invention
Fédération de Russie Patent RU2096695
Le dispositif de chauffage
Nom de l'inventeur: Viktor Markov; Svettsov Mikhail Fedorovich; Soloviev Boris; Shapkin Mamontov; Vorotilin Alexander; Vladimir Yach Dolgopolov
Le nom du titulaire du brevet: Markov Viktor; Svettsov Mikhail Fedorovich; Soloviev Boris; Shapkin Mamontov; Vorotilin Alexander; Vladimir Yach Dolgopolov
Adresse de correspondance:
Date de début du brevet: 12.02.1997
Utilisation: l'invention concerne un dispositif de chauffage tel cavitation hydrodynamique et peut être utilisé dans le chauffage autonome et l'approvisionnement en eau chaude avec des exigences élevées sur les indicateurs environnementaux. Ce dispositif comprend une alimentation de chauffage et de conduites de retour, dont la première se présente sous la forme d'au moins deux branches parallèles 2 et 3, munis chacun d'une source de chaleur telle 8 cavitation hydrodynamique. Pression de la branche 2 et la conduite de retour 1 sont reliés les uns aux autres par le biais de la pompe 4 et, respectivement, avant et arrière et des routes de la chaleur consommateur avec la formation d'une boucle de circulation externe. 2 est reliée à la ligne de retour de la branche 1 déversoirs conduit avec des vannes de régulation 5, 6 et 7, dans lequel la zone située entre la ligne 5 est reliée à la branche 3 pour former un circuit de circulation interne. une répartition optimale des charges entre les contours de l'environnement chauffé permet un chauffage efficace du fluide de refroidissement à une température prédéterminée.
DESCRIPTION DE L'INVENTION
L'invention concerne des dispositifs de chauffage hydrodynamique type de cavitation et peut être utilisé comme une source de chaleur pour les bâtiments individuels autonomes systèmes de chauffage domestique, les serres, et de manière autonome situés résidentiels et industriels, avec des difficultés dans l' utilisation de sources de chaleur classiques, notamment en raison de la demande croissante de Les indicateurs de pureté écologique.
Chauffe-cavitation hydrodynamique connus contenant le générateur de chaleur par cavitation est inclus dans la boucle de circulation avec le réseau de pompes raccordées au départ et retour des consommateurs de chaleur par l'intermédiaire des soupapes d'arrêt. En tant que source de chaleur utilisée cyclo avec une buse d'injection et un dispositif de freinage (RF brevet N 2.045.715).
Un inconvénient du dispositif connu réside dans l'impossibilité de séparer les flux fournis à la ligne d'entrée du réseau à la consommation et la pompe à chaleur, respectivement, ce qui conduit au fait qu'il est impossible d'obtenir les caractéristiques d'écoulement requises des conduites de circulation de fluide de refroidissement.
Le plus proche de l'invention est un dispositif de chauffage connu comprenant la pression et de retour de lignes, reliées entre elles d'une part par l'intermédiaire de la pompe et sur les autres colonnes descendantes le conduit avec des soupapes de commande et reliées par celui-ci à l'avant et inverse ossatures consommateur de chaleur pour former une boucle de circulation externe, et la ligne de décharge est équipé d'un moyen de chauffage hydrodynamiques (certificat d'auteur URSS N 1663345).
Le dispositif connu ne fournit pas un éventail suffisamment large de possibilités de réglage que le liquide de refroidissement produit par la chaleur et la pression, mais ne fournit pas de circuit de redondance et la fiabilité de ses travaux dans le mode spécifié.
Pour résoudre ces problèmes techniques, la vanne de régulation est sous la forme d'au moins deux soupapes de régulation connectées en série à la conduite de débordement, la conduite de pression sous la forme d'au moins deux branches parallèles, et des moyens de chauffage hydrodynamique comprend au moins deux générateurs de chaleur de type à cavitation, chacun qui est monté sur l'une desdites branches, l'une de ces dernières est reliée à la canalisation de trop-plein entre ses vannes pour former un circuit de circulation interne. La chaleur peut être réalisé avec l'ensemble boîtier muni d'un manchon amovible avec une cavitation cavitateur réglable monté de façon coulissante. Les chemins peuvent être fournis par des sources de chaleur supplémentaires cavitation dans la série de base, et des générateurs de chaleur peuvent être configurés en tant que tube de Venturi et / ou du type de la vanne, et / ou comme un élément mobile cavitateurs conique avec des rainures à fente.
 |  |

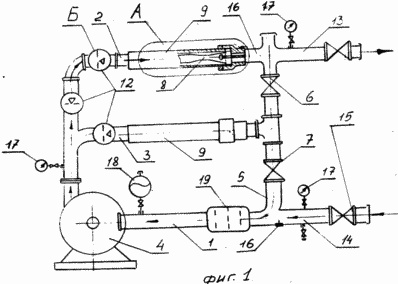

 | Fig. 1 est un schéma du dispositif de chauffage; Fig. 2, au noeud A dans la Fig. 1 (générateur de chaleur en fonction du venturi); Fig. 3 noeud B sur la figure. 1 (source de chaleur de type vanne) |
Le dispositif de chauffage comprend une canalisation de retour 1 et la ligne de pression formées des branches parallèles 2 et 3 sont connectés à la ligne de réaction 1 d'une part par la pompe 4 et de l'autre tuyau d'écoulement descendant 5 muni d'une des soupapes de commande connectés en série 6 et 7 pour former un extérieur, comprenant branche 2, et interne, y compris la branche 3, circuits de circulation. 3 est relié à une ligne de branche 5 entre les vannes 6 et 7. Aux branches 2 et 3 sont définies teplogeneratory 8 types de cavitation hydrodynamique exécutés comme tubes de venturi avec une cavitation split-logement 9 doublures amovibles 10 et monté cavitateur mobile réglable 11. Les circuits peuvent être fournis avec un supplément générateurs de chaleur de cavitation, par exemple, par la porte 12 ou sous la forme d'cavitateurs coniques mobiles avec des rainures fendues.
Sur la liaison inverse filtre 1 est monté. Le système implique l'installation de capteurs et de 16 température, par exemple, les thermomètres à résistance ou thermocouples, des capteurs de pression 17, par exemple, des jauges de pression et un accumulateur hydraulique 18. La marche avant et arrière des tubes 13 et 14 est relié par l'intermédiaire d'une vanne respective 15 au consommateur de chaleur.
La chaleur à travers le tube venturi 8 peut être constitué de modules interchangeables, qui vont modifier les paramètres de l'en les déplaçant à travers le milieu chauffé (vitesse, pression) et la nature de son mouvement en changeant les diamètres et les longueurs des éléments du générateur de chaleur, mais augmentent également la durée de vie de ce dernier.
Après l'installation et l'entretien de routine est effectuée lors du lancement d'une ouverture partielle de la vanne 15 dans les buses avant et arrière 13, 14. La pompe 4, créant une pression de 5-10 bar, circule à partir du générateur de chaleur 8 retour à la pompe 4, soit externe et boucle intérieure, et le filtre de ligne de retour 1 à 19. en outre, le test effectué des contrôles avec des circuits de préréglage sur le débit nominal nécessaire à la définition du gradient d'élévation de température.
Puis progressivement ouvert les vannes 15 dans les buses 13 et 14 pour augmenter le débit du liquide de refroidissement au contour extérieur du consommateur de chaleur (chauffage, etc. P.) et est utilisé pour régler les vannes de régulation 6 pour créer un flux hydrodynamiques distincts dans le circuit externe avec le débit et la pression de débit requis, mesuré à un manomètre 17, qui doit être suffisante pour vaincre la résistance hydraulique de l'ensemble du circuit de consommation de chaleur. Le liquide (sérum physiologique, l'eau, etc.) peut être utilisé comme réfrigérant. Dans la boucle interne (branche 3) liquide sous pression créée par une pompe 4 circule avec une plus grande vitesse et comprend une partie importante du débit du liquide de refroidissement totale, et le contour extérieur (branche 2) associée à un fluide caloporteur du consommateur circule sous pression résiduelle, qui, néanmoins, il devrait être suffisant pour le fonctionnement normal du système de consommation de chaleur. Le fluide est distribué avec une vitesse correspondante plus lente lorsque les températures calculées ou pré-spécifiée par les pertes de chaleur thermique exigée de puissance et prédéterminée de l'eau chaude fournie par le tuyau 13 à un consommateur de ligne et de chaleur droites retournés à la ligne de retour d'eau glacée à travers le tuyau 14. Le débit nécessaire est déterminé par la formule connue . cavitateur manchon interchangeable utilisé dans les générateurs de chaleur 8 venturi tube du type permet la pression différentielle mesurée dans le domaine des générateurs de chaleur 12 large et étroit au moyen du type de vanne et les vannes 6 et 7 pour configurer le système au débit d'écoulement désiré, et calculer par les formules hydrodynamiques connues.
Configuration du contour intérieur (3 branche) fit de même donné le maintenir en fonctionnement optimal de l'ensemble du système dans une zone d'efficacité maximale et la pression admissible, le débit et la puissance de la pompe 4.
L'invention élimine l'utilisation dans de nombreux cas, la pompe de charge supplémentaire qui fournit des économies d'énergie appropriées et l'amélioration de la fiabilité de l'ensemble du dispositif dans son ensemble.
Il est également possible, le cas échéant, des circuits de redondance, leur travail dans les meilleures conditions, ensemble ou séparément, ce qui élargit la gamme des caractéristiques de sortie du dispositif. La conception modulaire du dispositif prévoit l'utilisation d'éléments pour la plupart des pompes standard et vannes et autres dispositifs de tuyauterie et de contrôle.
Le grand avantage du dispositif est son respect de l'environnement.
Menée au cours de 1995-1997 ,. Des études expérimentales ont confirmé la fiabilité et l'efficacité de l'invention.
REVENDICATIONS
1. Un appareil de chauffage comprenant la pression et les conduites de retour, reliés les uns aux autres d'une part par la pompe et d'autre part le tuyau de trop-plein de la vanne de régulation et reliées par celui-ci aux ossatures avant et arrière pour former le circuit externe de circulation de la consommation de chaleur, la conduite de pression muni d'un moyen de chauffage hydrodynamique, caractérisé en ce que les vannes de régulation de la conduite de trop-plein est réalisé au moins sous la forme de deux soupapes de régulation connectées en série à la conduite de trop-plein, la conduite de pression sous la forme d'au moins deux branches parallèles, et un moyen de chauffage hydrodynamique sous la forme d'au moins deux générateurs de chaleur Type de cavitation, dont chacun est monté sur l'une desdites branches, l'une de ces dernières est reliée à la conduite de trop-plein entre ses vannes pour former une boucle de circulation interne et pour permettre une utilisation optimale conjointe ou séparée avec une boucle de circulation externe formée par une autre branche.
2. Dispositif selon la revendication 1, caractérisé en ce que les générateurs de chaleur sont configurés de boîtiers amovibles, chacun équipé d'un manchon amovible avec une cavitation monté mobile régulant cavitateur.
3. Dispositif selon la revendication 1 ou 2, caractérisé en ce que des circuits supplémentaires sont pourvus de générateurs de chaleur de cavitation dans la série de base, les générateurs de chaleur sont formés comme des tubes de Venturi et / ou le type de vanne, et / ou comme un élément mobile cavitateurs conique avec des rainures à fente.
