invention
Fédération de Russie Patent RU2083510
sans déchets traitement des eaux usées FARM WAY
Nom de l'inventeur:. Glazkov IK; Kovalev AA. Losyakov VP
Le nom du titulaire du brevet: Institut russe de recherche pour l' électrification de l' agriculture
Adresse de correspondance:
Date de début du brevet: 24.08.1994
L'invention concerne l'agriculture, notamment pour la purification de l'eau et de la préparation d'engrais des déchets de l'élevage de la fraction solide. L'objet de l'invention est un traitement des eaux usées complète pour la technologie la plus compacte, l'utilisation de l'eau purifiée dans une eau de travail agricole pour l'alimentation des chaudières fonctionnant au biogaz fermentés fraction liquide et une perte de fraction solide comme engrais. En conséquence de l'invention, le débit d'eau à la ferme est fortement réduite. Déplacement et digesteurs est réduite en raison de l'effluent de fractionnement initial. réservoirs d'aération, des bassins de sédimentation sont totalement éliminés. Le résultat ci-dessus est atteint en ce que le traitement de la biomasse fermentée est effectuée dans une usine de dessalement étape, la vapeur est condensée dans une tour de refroidissement et le condensat est utilisé dans le recyclage de l'eau. Le biogaz est utilisé dans des chaudières et de l'eau chaude pour chauffer le digesteur, porte-gaz, sèche-linge.
DESCRIPTION DE L'INVENTION
L'invention concerne l' agriculture, notamment pour la purification de l' eau et de la préparation d'engrais des déchets de l' élevage de la fraction solide.
Procédé de traitement des eaux usées connue, selon la technologie qui est fermentée les eaux usées brutes sont séparées en fractions. La fraction solide est formée en tas, et le liquide est aéré, les défenseurs et jeté dans un étang. Biogaz du réservoir de gaz est utilisé pour chauffer les puits dans les digesteurs. Le système est lourd et intensif en capital en termes de purification de la fraction liquide après la centrifugeuse. Tous les drains fermentée, la division en fractions est effectuée déchets déjà fermenté [1]
Le plus proche de la technologie proposée, dans laquelle le lisier est soumis à une humidité de 95 fermentation méthanique. le fumier digéré est défendu, et le précipité a été centrifugé et le liquide et centrate clarifiée est pompée vers l'usine de traitement, où les bassins d'aération et de sédimentation système doochischayutsya, puis les fractions solides et liquides utilisés dans les champs comme engrais [2]
L'objet de l'invention est un traitement complet des eaux usées pour la technologie la plus compacte, l'utilisation de l'eau purifiée dans la ferme de recyclage de l'eau, pour l'alimentation des chaudières fonctionnant au biogaz fermentés fraction liquide et une fraction solide des déchets comme engrais.
En conséquence de l'invention, le débit d'eau à la ferme est fortement réduite. Déplacement et digesteurs est réduite en raison de l'effluent de fractionnement initial. réservoirs d'aération, des bassins de sédimentation sont totalement éliminés.
Le résultat ci-dessus est obtenu par le traitement de la biomasse en anaérobiose fermenté chauffé est effectuée à l'étape usine de dessalement de vapeur détourner dans la tour de refroidissement et sa condensation et de la boue condensée aux boues lits ou un sèche-grebkovyh à vide avec le retour de vapeur dans la tour de refroidissement, et le condensat des tours de refroidissement, utilisé dans le recyclage de l'eau est envoyée à la dilution et les eaux usées brutes rinçage des bâtiments de ferme, les chaudières électriques, l'eau chaude qui est utilisée pour chauffer le digesteur, porte-gaz, sèche-linge.

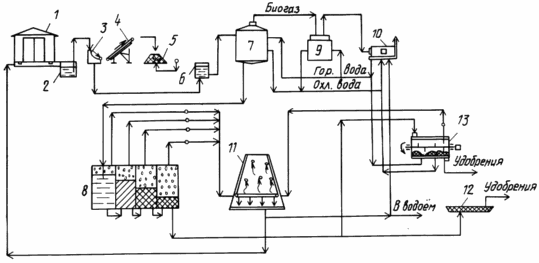

La figure illustre la méthode.
La ligne de production comprend un système d'évacuation des eaux usées des bâtiments de ferme 1 bovin, lecteur 2, l'unité de séparation 3, le convoyeur 4 pour enlever les solides, l'épaule 5, où après la fermentation aérobie de la matière organique pourrit rapidement. La fraction liquide est amenée au réservoir collecteur 6, 7 et digesteur usine de dessalement 8. Le biogaz est stocké dans un gazomètre neuf et il est utilisé dans la chaudière 10. La vapeur est fournie à la tour de refroidissement 11, où il se condense. Le précipité est séché dans les lits de boues 12 ou 13 séchoirs sous vide.
SYSTÈME DE NETTOYAGE FONCTIONNE COMME SUIT
Les effluents de la ferme 1 reçoit la gravité dans le récipient collecteur 2, dans lequel la pompe est pompée vers une unité de séparation 3. La fraction solide est évacuée sur le convoyeur 4, qui, au moyen d'autres formes de pinces mobiles 5. La fraction solide peut être mélangé avec d'autres charges organiques (sciure de bois, la paille, tourbe) à un mélange d'humidité pour atteindre 45 70 dans le but de la préparation rapide des engrais (6 7 jours) épaule saturée avec de l'oxygène dans l'air par un système de ventilation et le conduit. La fraction liquide provenant de l'unité de séparation est accumulée dans le réservoir 6, la pompe est pompée dans l'autoclave 7. Les débits massiques de fermentation dans l'étape 8 de dessalement avec un vide variable. La vapeur est fournie à la tour de refroidissement 11, où il se condense. Le condensat est partiellement utilisé pour liquéfier l'eau brute pour la chaudière alimentation 10 et la partie restante est évacuée dans un étang ou d'une rivière. Le biogaz accumule dans le porte-gaz 9, puis éliminés dans la chaudière 10. digesteur, réservoir de gaz, installation de séchage sous vide sont chauffés avec de l'eau chaude de la chaudière. Les boues épaissies provenant d'une usine de dessalement est pompée vers les lits de boues 12 ou dans des séchoirs sous vide grebkovyh 13 et les paires de kondnsiruetsya dans la tour de refroidissement 11. Le résidu séché est utilisé comme engrais. Le système de traitement des eaux usées proposé est beaucoup plus compact que les systèmes d'aération existants. Il nécessite moins de surface de la terre et il désinfecte et nettoie les drains 100 et prépare l'engrais organique écologique.
REVENDICATIONS
procédé de purification des eaux usées agricoles, qui comprend la séparation des déchets bruts en fractions solides et liquides, des solides de fermentation aérobie et son recyclage, anaérobie fraction liquide de digestion dans le digesteur avec la sortie de biogaz, son stockage dans un gazomètre et de l'utilisation dans les chaudières sans déchets, processus fermentation anaérobie biomasse séparation disposition comme engrais de boue et d'eau recyclée purifiée, caractérisé en ce que le traitement de la biomasse en anaérobiose fermenté chauffé est effectuée à l'étape usine de dessalement de vapeur détourner dans la tour de refroidissement et sa condensation et de la boue condensée aux boues lits ou un sèche-grebkovyh à vide de retour de vapeur dans la tour de refroidissement, tandis que le condensat provenant des tours de refroidissement, utilisé dans le recyclage de l'eau, est dirigé vers la dilution initiale des eaux usées, les chaudières électriques, l'eau chaude qui est utilisée pour chauffer le digesteur, porte-gaz, sèche-linge.
Version imprimable
Date de publication 19.02.2007gg
