Nous réalisons les cils du ruban LED sur la lanterne arrière ...

Pour modifier les feux arrière sur la Chevrolet Aveo a décidé d'utiliser la bande LED DWF-W . L'avantage est qu'il est très flexible et a une bonne apparence, conçu pour 12-15 volts, en particulier pour les voitures. Il aurait été préférable d'utiliser la bande de lumière rouge DWF-R , de sorte que la lumière à travers les filtres rouges était plus saturée sans teinte jaunâtre. Mais il n'y avait pas de ruban rouge à ce moment-là, alors nous sommes en blanc.

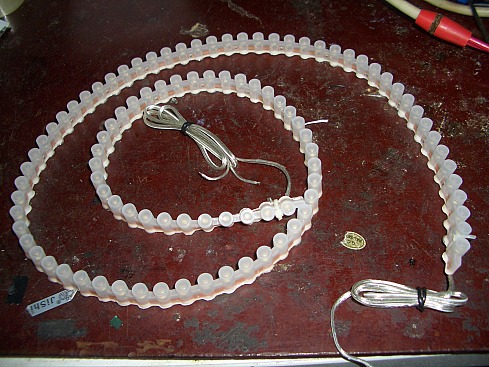

Les fils sont retirés des deux côtés de la bande, ce qui est pratique.

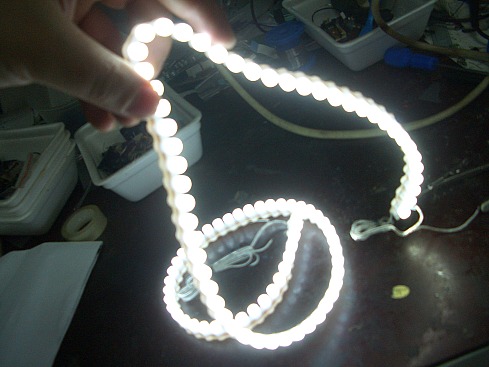

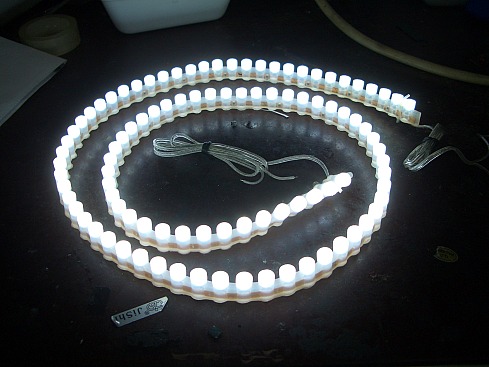

Immédiatement connecté à l'unité d'alimentation, vérifié - brille.

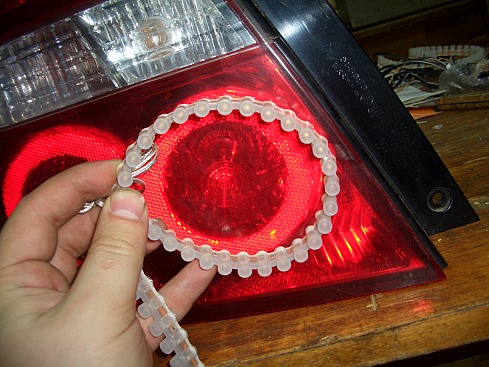

Déterminer approximativement le diamètre du cercle, en tenant compte du fait qu'il est possible de couper le ruban multiple de trois diodes.

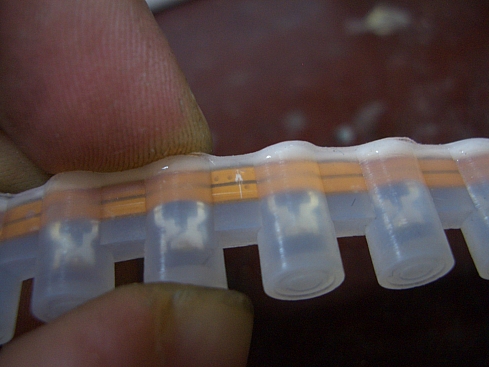

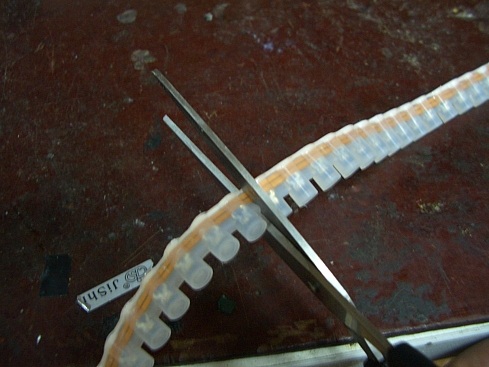

Après chaque trois LED, la bande est marquée avec une flèche blanche, à ces endroits, vous pouvez le couper en toute sécurité.

Il s'est avéré qu'un tel segment de 27 diodes

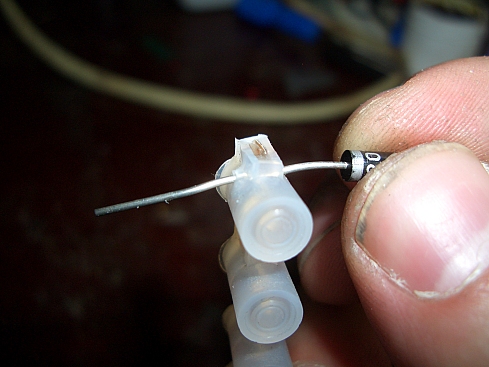

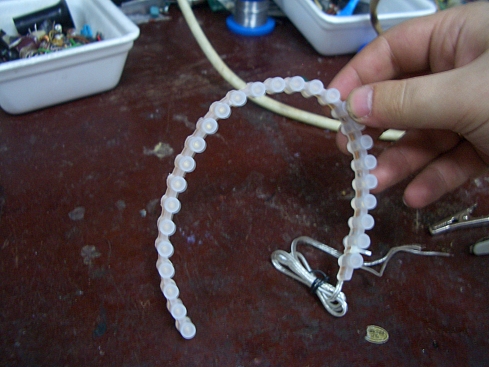

En outre, pour représenter le cercle, percer le bord de silicium de la bande avec un fil (dans ce cas, le pied de la diode), et, respectivement, de l'autre côté de celui-ci.

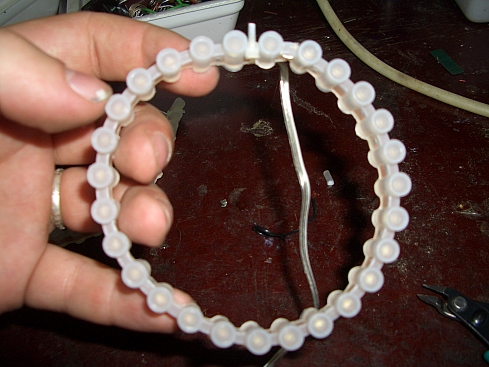

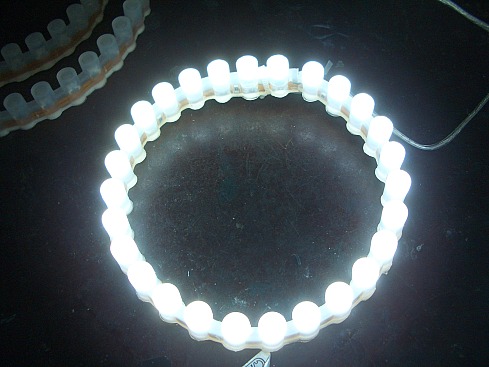

Plier et enlever le supplément, il s'est avéré un cercle. Nous croyons en la capacité de travail.

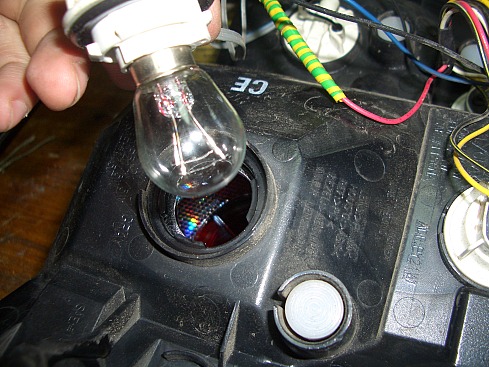

Comme les tentatives de démontage de la lanterne ont échoué (il a été collé le long du périmètre, par conséquent), il a été décidé d'utiliser le trou pour le bouchon de la lampe.

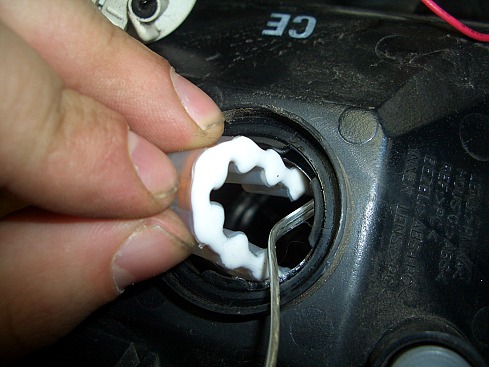

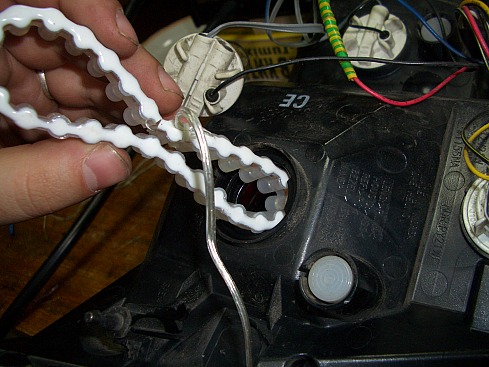

Plie et mets-le à l'intérieur.

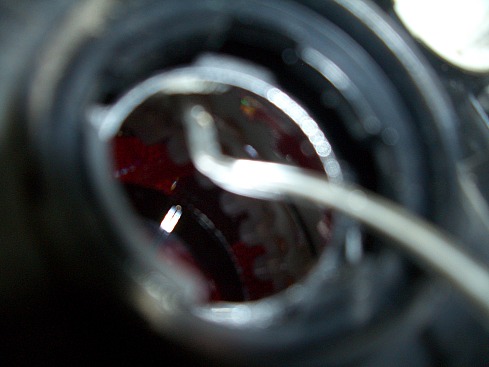

Là le cercle a été redressé dans la bonne forme. Nous l'aidons avec un long tournevis, redressons-le et corrigeons-le.

Il est intéressant de noter que le nombre de LED et le diamètre du cercle coïncidaient très bien, il n'était pas nécessaire de coller quoi que ce soit, la bande étant fermement et fermement fixée.

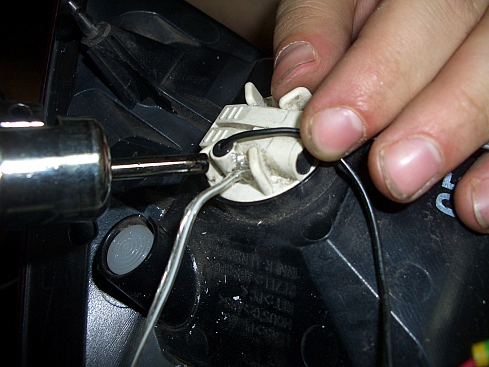

Dans la douille de lampe, percer un trou, passer le fil de la bande et le sceller.

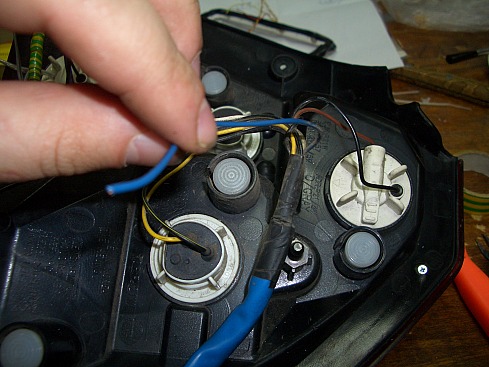

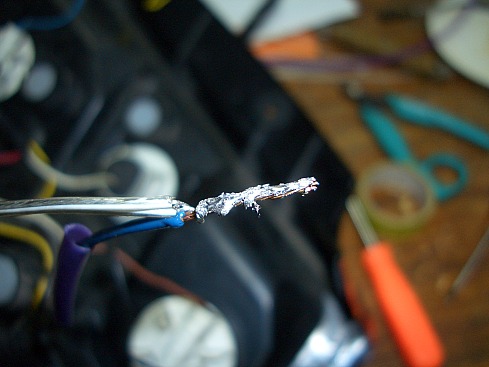

De plus, tout est simple, nous prenons le fil bleu, c'est un plus des dimensions, et connectez les fils à partir de nos anneaux.Le plus important pour ne pas déplacer la polarité, il n'y a rien à faire.

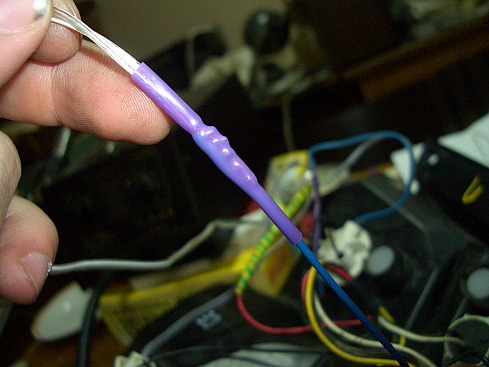

Isolez le tube thermorétractable.

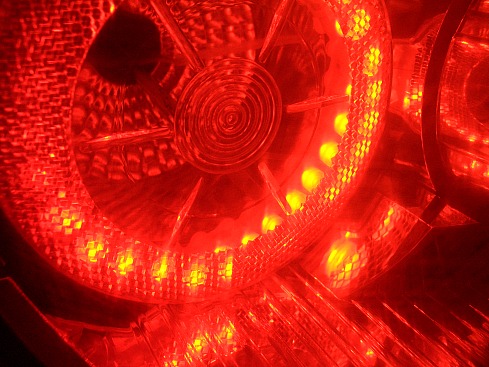

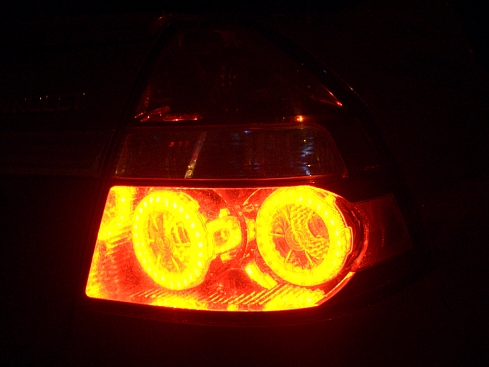

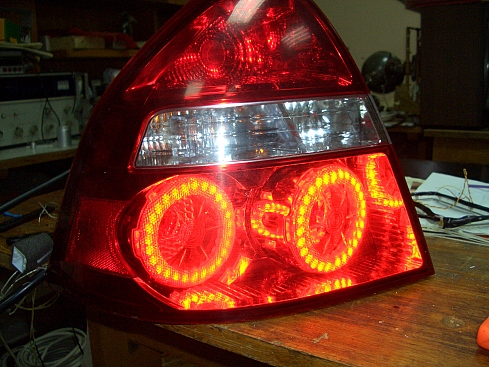

Nous vérifions l'opérabilité dans la collection.

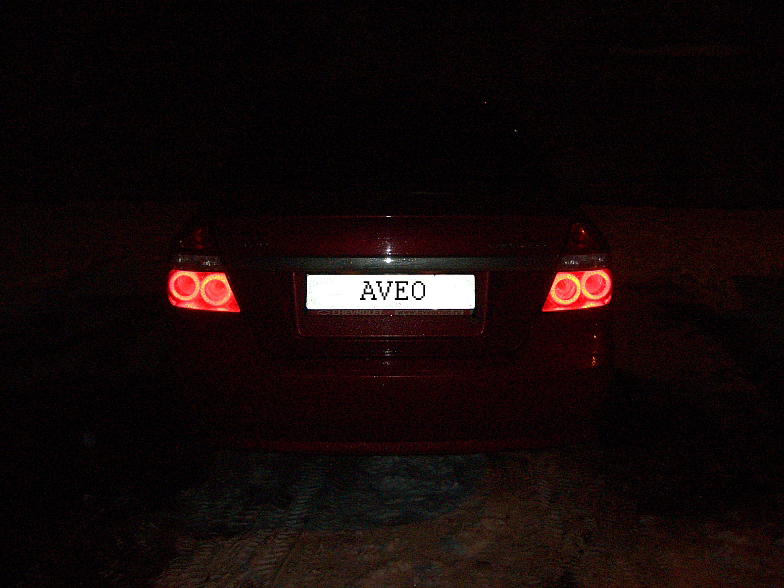

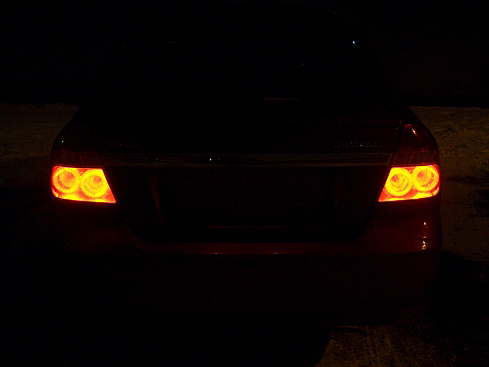

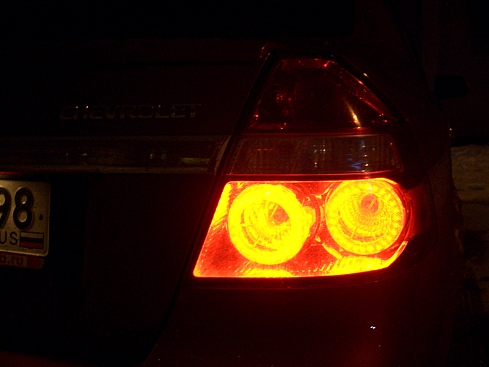

Nous l'installons sur la machine, et nous nous réjouissons des résultats du travail effectué.

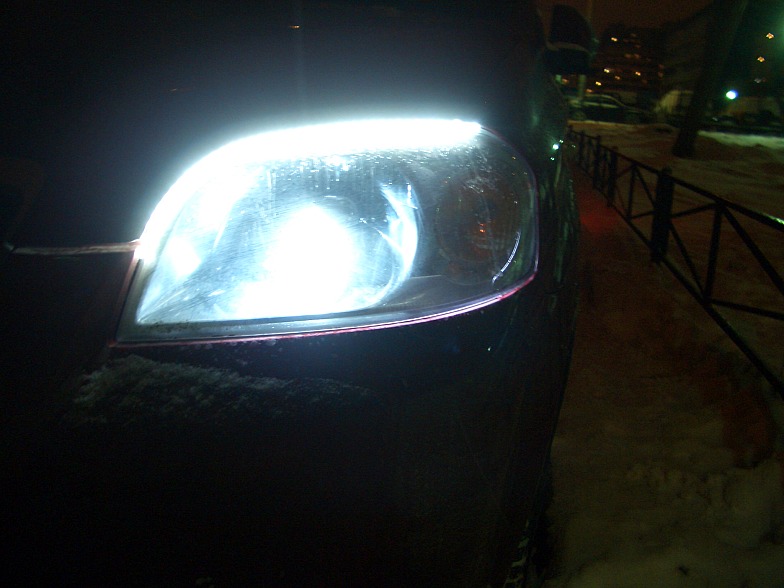

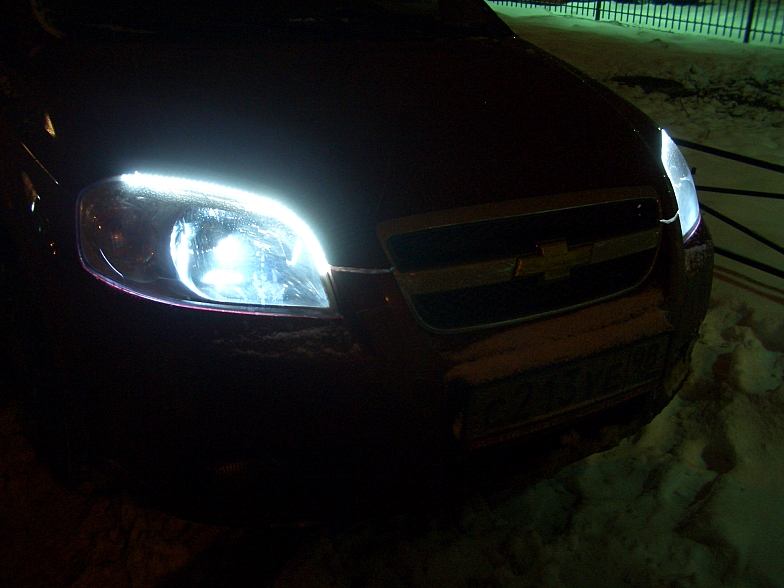

De même, nous adaptons le ruban à l'intérieur du phare avant. C'est possible et à l'extérieur, si l'espace le permet. Le bon est que la bande n'a pas peur de l'eau et de l'humidité. Nous obtenons ici de tels "cils" LED.
