Metal Detector Sensible Simple

... Souterraine et en eau douce, dans les plafonds des bâtiments et le béton épais, il détectera le dispositif électronique - un détecteur de métal. Voici comment cela fonctionne.
Fig.1
Figure 1. Schéma du détecteur.

Le générateur de référence EG (fig. 1) produit une fréquence de la tension sinusoïdale de 50 kHz. Bobine profilée, définissant la fréquence d'oscillation, D est un dispositif capteur. signal d'onde sinusoïdale par l' intermédiaire du condensateur de couplage Cp est fourni au filtre KF cristallin. Si la fréquence du générateur et la fréquence d'auto-résonance du FC sont les mêmes, le signal atteint le seuil du dispositif de PU. Il enregistre la tension alternative à l'entrée, il se sépare de la composante continue et la fournit au cadran indicateur I.
En approchant l'objet métallique provoque un changement dans la fréquence de l'EEG. Étant donné qu'il est maintenant différente de la fréquence de résonance CF, la tension sur l'entrée CP diminue et l'aiguille déviée vers le haut de l'échelle à un angle proportionnel aux dimensions de l'objet et inversement proportionnel à la distance par rapport à lui.
Notre détecteur de métal est une singularité - un dispositif de seuil, de sorte que la sensibilité du circuit augmente. Voici comment cela fonctionne.
Fig.2

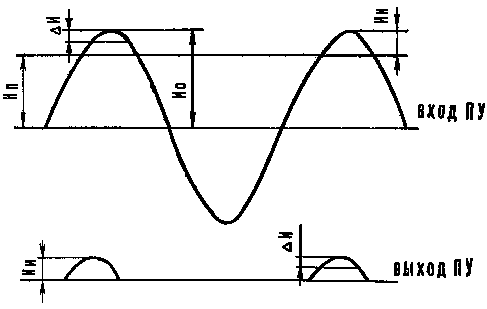

Fig.2 forme d' onde en entrée et en sortie du dispositif de seuil.

Le signal sinusoïdal de l'entrée de l'unité centrale, est limitée par le bas (Figure 2.), et l'indicateur affiche les impulsions de tension:
John = Io - Yip,
où le Io niveau du signal d'entrée au repos, Yip - tension de seuil défini.
La sensibilité du dispositif est exprimé par le rapport:
s = d et / Ii = d et / (Io Ii)
où d et - l' évolution de la tension sinusoïdale lorsque EG désaccord entre oscillateurs, en fonction de la taille de l'objet et de la distance à elle. En fait, s montre à quelle valeur dévie indicateur de flèche pour le capteur detuning-circuit. Par conséquent, le choix de la valeur de Ip, nous pouvons atteindre l'écart maximal de l'aiguille de l' instrument pour un arbitrairement petit changement dans Io. Cependant, les dispositifs actuels doivent tenir compte de l'instabilité des éléments de circuit et de la fréquence de l' oscillateur de référence.
CONCEPT

Le circuit d'oscillateur de référence est assemblé par capacitif transistor trehtochki T1 (fig. 3). Contour bobine L1 est un dispositif capteur. Les condensateurs C3 - C6 sont oscillateur pour régler la fréquence de 50 kHz. Figure 3

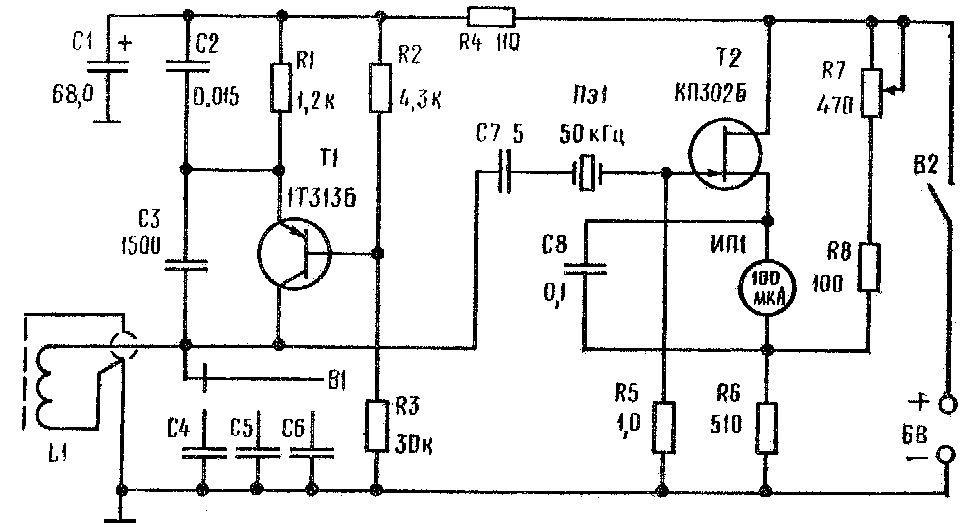

Figure 3. Représentation schématique du détecteur de métaux.

Un condensateur C7 , la tension sinusoïdale en provenance du générateur est fournie au filtre à quartz. Capacité C7 sélectionné petit - 5 pF. Ainsi, l'effet des étapes suivantes du fonctionnement du générateur est pratiquement impossible.
dispositif de seuil est assemblé FET T2. Yip tension de seuil est fixé diviseur R5 - R7.
Le condensateur C8 aplanit indicateur PS1 ondulation.
Filtre R4, C1 fournit une isolation entre le seuil AC et de l'horloge.
CONCEPTION

L'unité de deux blocs: la mesure (avec capteur) et de puissance. Le premier comprend une carte de circuit, l'indicateur, les organes de contrôle et de régulation. Capteur - cadre annulaire rigide en plexiglas, sur lequel les bobines 65 sont enroulées passage PEL 0,2. L'enroulement est enfermé dans un blindage en feuille d'aluminium et scellé époxy. Le capteur est relié à l'unité de mesure par un câble coaxial RK-75.
L'alimentation se compose de cinq batteries argent-zinc. La tension de chaque cellule de 1,25V de la capacité 2A h. Une attention particulière devrait être accordée à l'image du détecteur de métal. Il doit être léger, être dur et résilient. Sinon, même si les grèves légères sont inévitables lorsque l'on travaille avec l'appareil dans le champ, la fréquence des «feuilles» du générateur - détecteur bouleversé.
Le cadre de base est un cadre annulaire en plexiglas ou en polystyrène d = 300 mm. Bouclier d' enroulement du papier d'aluminium de 0,05 mm d' épaisseur. Mais vous ne pouvez pas être connecté (boucle fermée est formée) entre les extrémités d'un écran.
Conclusions enroulement est relié à la RC-75 longueur de câble de 0,3-1 m (câble tressé connecter bien et le bouclier de la bobine). Cet endroit est rempli de résine époxy. La connexion du capteur avec l' électronique-en-un.
Le détecteur a une sensibilité élevée. Indicateur flèche déviée par un point, lorsque l'appareil est proche du cadre du disque d = 13 cm à une distance de 80 cm.
Le dispositif réagit presque identique sur tout métal. Par exemple, des roues en acier, aluminium et laiton fournissent équidistants flèches identiques écarts. Ils ne dépendent pas d'un objet solide ou creux.
Lors de l' utilisation d' un détecteur de métal pour être considéré comme un bruit de fond. Sandy et les sols tourbeux, terre noire, bois, signal de fond de l' eau ne sont pas autorisés. Par conséquent, le dispositif fonctionne bien dans l' eau douce, dans les bâtiments en bois et les sols non caillouteux. Solide expérience donne brique (argile brûlée a des propriétés magnétiques) et certains minéraux.
Sur les lectures influencés par les changements de température. Par conséquent, le cadre est préférable de le mettre dans le cas d'un isolant thermique, tel que la mousse.
Pour un détecteur de métal sous - marine est d' abord nécessaire de maintenir 10-15 minutes dans l' eau, puis ajuster.
Sur le terrain, la recherche est préférable de faire un jour de pluie ou le soir, pour éviter tout contact avec l'appareil à la lumière solaire directe.
