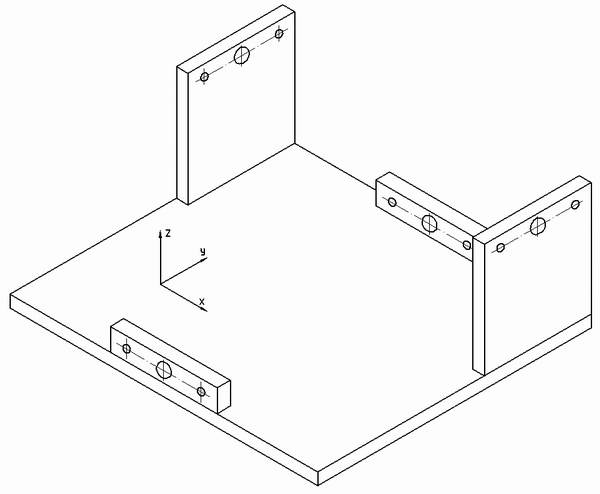

Il est également possible d'utiliser d'autres matériaux disponibles: ogrsteklo, aluminium, contreplaqué ou aggloméré. Tous les articles sont la base fixée avec des vis (pour une plus grande fiabilité est également possible d'appliquer l'adhésif).

Landaus et rails

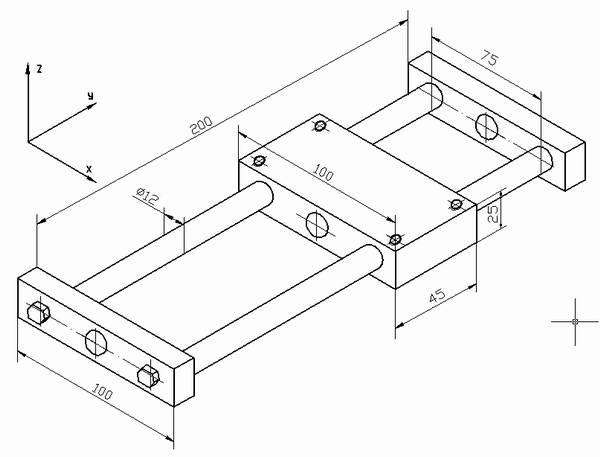

Comme rails utilisés en acier, sol (mieux encore, et trempe) bars avec un diamètre de 12mm et une longueur de 200mm (90mm sur l'axe Z), deux pièces par essieu. En déplaçant le chariot de guidage X, Y, Z. Les landaus faits de PCB 25h100h45 dans lequel il y a trois trous, deux pour diriger et l'autre pour les écrous. Les guides sont fixés avec des vis M6 à la fin. Étriers sur X et Y sur la partie supérieure 4 comporte un trou fileté pour le montage de l'ensemble de table et l'axe Z.

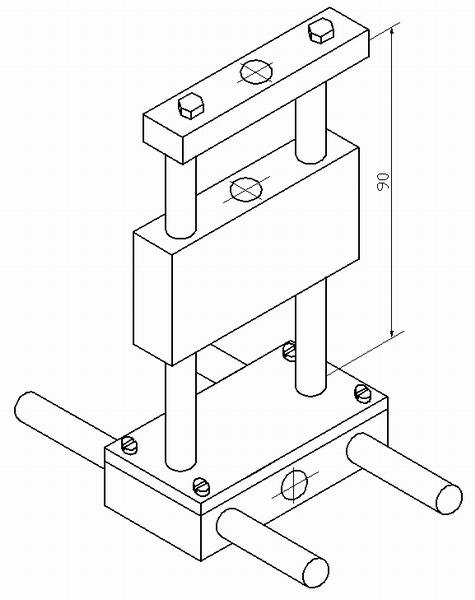

Caliper Z

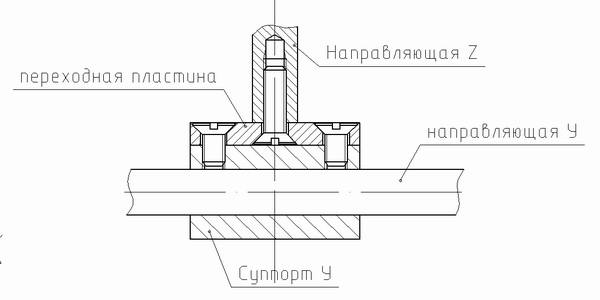

Guides axe Z sont montés sur un support à travers la plaque X en acier de transition (45h100h4).

Les moteurs et les broches de montage

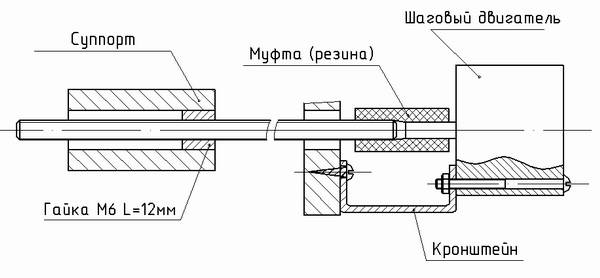

Les moteurs pas à pas sont montés sur des supports en 2..3mm tôle d'acier. La vis est reliée au rotor d'un moteur pas à pas avec un manchon en caoutchouc (longueur de tuyau en caoutchouc). L'utilisation de rigide vis de l'arbre de connexion conduit à un blocage en raison d'erreurs de fabrication des pièces.
L'écrou est en bronze, sont pressées et collées dans l'étrier.

assemblage
Ensemble de commande numérique machine est faite dans l'ordre suivant:

1) Situé dans un rail de support et fixer les rails sur les parois latérales. Les côtés sur la base de pas encore été déterminés. En déplaçant la glissière sur le guide font des progrès en douceur. Serrer les vis sur les côtés (guides fixes)
2) Node guides + étrier + paroi latérale fixée avec des vis à la base.
3) la collecte et l'unité Z. avec la plaque d'adaptation est fixé à l'étrier H.
4) Régler les arbres à vis avec raccords
5) relient le rotor du moteur pas à pas et un accouplement à vis et un support fixé par des moteurs pas à pas. Lors du montage de la finesse de contrôle des axes de rotation.

recommandations

- Nuts plus grande longueur pour être plus sensible aux inexactitudes dans la fabrication et l'assemblage des vis de la machine, ce qui conduit à un blocage. Bien sûr, "Pièces de machines" il est connu que d'une paire de vis-écrou est seulement les cinq premiers tours. Dans ce cas, le fil 10 est des mesures suffisantes. à savoir à l'aide de broches filetées avec écrous longueur M6h1 est de 10 mm.
- Pour faire des noix de bronze au lieu de fer peut également être utilisé. D'autres matériaux tels que les PCB, Teflon ne conseille pas.
- Vis achetés au magasin de matériel (longueur stud 1m) et coupé à la taille requise. Précision acceptable.

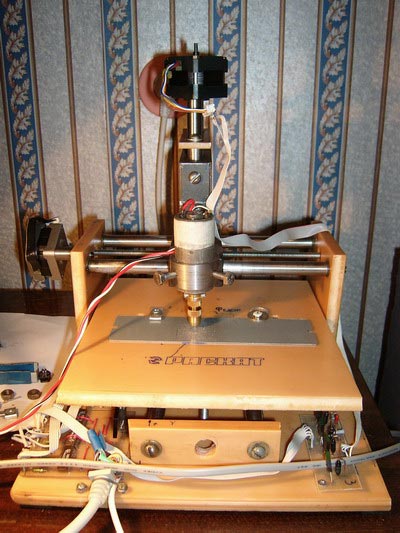

Le travail effectué au moyen d'une machine à commande numérique autodidacte

Electronics (Controller)

Électriciens peuvent être divisés en trois parties:

• Le bloc d'alimentation.
• Stepper Motor Controller
• Pilote Stepper Motor

Alimentation:
12V 3A - pour alimenter les moteurs pas à pas à partir du lecteur (5,25 ") et 5V 0.3A pour alimenter les puces du contrôleur. Si vous utilisez des moteurs pas à pas sur l'unité d'alimentation de l' imprimante doit être puissant. Le calcul est simple: 3 x deux moteurs sous tension d'enroulement d'un courant de chaque bobine (disons 1A) est 3h2h1 = = 6A.

contrôleur:

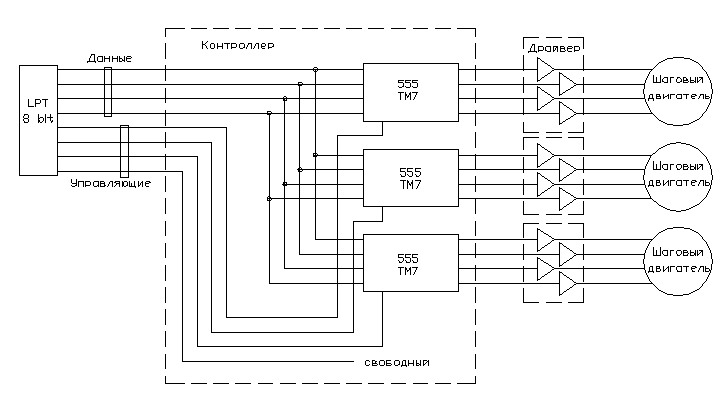

CI Stepper contrôleur de moteur montés sur la série 555TM7 (de 3pc). Il ne nécessite pas firmware. Schéma du contrôleur:

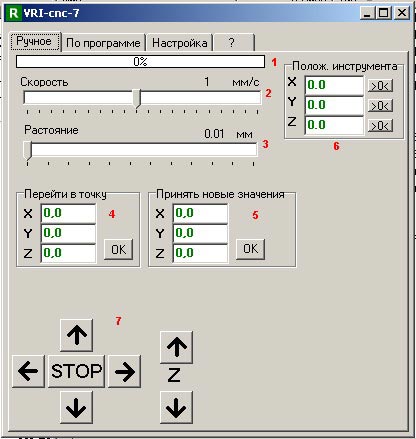

Description et objectif des LPT broches du connecteur du port. (Tableau)

CONCLUSIONS.	nom	direction	description
1	STROBE	entrée et de sortie	PC est réglé après l'achèvement de chaque transfert de données
2..9	DO-D7	conclusion	conclusion
10	ASA	entrée	est réglé sur "0" lors de la réception d'un octets de périphérique externe
11	BUSY	entrée	appareil indique qu'il est employé, en mettant cette ligne à "1"
12	Paper out	entrée	pour des imprimantes
13	sélectionner	entrée	appareil indique qu'il est prêt en mettant cette ligne à "1"
14	Autofeed
15	erreur	entrée	Elle indique une erreur
16	initialiser	Entrée et sortie
17	Sélectionnez Dans	Entrée et sortie
18..25	sol	GND	fil commun
