générateur de vent fait maison à partir d'une roue de bicyclette.

Auteur: Ted Baehr.

Ted Baehr - inventeur de toute une série de petites éoliennes, pour une utilisation dans les pays en développement. Ces éoliennes sont caractérisés par la simplicité et beaucoup de puissance. les lames en aluminium moulin à vent sont constitués de bandes d'aluminium souples, qui sont souvent utilisés dans la fabrication de plafonds suspendus. Pour augmenter la rigidité, deux 40 cm. Les sections sont maintenues ensemble par des rivets, pour obtenir une seule lame. Les lames à leur tour, sont fixés sur les rayons d'une roue de bicyclette. La structure résultante peut être vu dans les images.

Le générateur, qui est utilisé comme un moteur à aimant permanent et la courroie d'entraînement, résistant aux UV, vendus dans un dépanneur. Courant de sortie jusqu'à 2 ampères à une vitesse de 20 km / h (18-20 volts) sera suffisant pour compenser la concurrence de l'énergie provenant de panneaux solaires de prix (bien sûr, avec le vent disponible). Le coût total d'une éolienne maison était l'auteur de 80 $ au moins, et malgré le fait que presque toutes les parties ont été achetés neufs. Le plus cher des composants, étaient un générateur de courant constant (environ 30 $) et stabilisé UV courroie d'entraînement (environ 3-5 $ par 30 cm.), Qui est principalement utilisé dans l'agriculture pour conduire des convoyeurs.

Turbine est équipé avec la queue (voir. Image). La queue de poutre en tuyau en plastique PVC. Il est important que dans la conception de la roue arrière est utilisé uniquement diamètre de vélos de 24 - 27 pouces. La roue est fixée aux tubes en plastique de capuchon d'extrémité, dans laquelle un trou est percé dans le milieu.

En tant que générateur utilisé le moteur à courant continu avec une tension de fonctionnement de 24 V qui ont été utilisés dans les anciens modèles de lecteur de disque de l'ordinateur. Ces moteurs peuvent être trouvés dans les bazars de vieux matériel informatique, ou même dans certains magasins en ligne. Le lien suivant mène à Stanichka avec des informations plus détaillées sur les moteurs: http://www.otherpower.com/otherpower_experiments_tapedrivemotors.html

Le générateur est attaché au moulin à vent avec une zone normale. Doit obtenir une étagère solide. Moteur avec étagère fixée avec des pinces. Le pôle sur lequel est monté un moulin à vent, est à la fois une gorge de câblage. Au sommet d'un poteau de métal sur lequel est monté un moulin à vent, boulonné petit morceau de tuyau en PVC qui est en contact avec le corps moulin en plastique, à savoir, Il se roulement - plastique sur plastique.

Poids générateur de vent arrière est choisi parmi ce calcul qu'il équilibré toute la structure. Designer moulin à vent, Ted Baehr, en utilisant la bonne quantité de pièces de monnaie pour équilibrer l'ensemble de la structure. Et quoi d'autre ils sont en forme?

essai

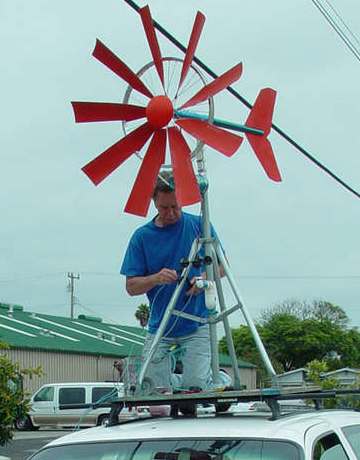

En tant que plate-forme de test utilisé par diapositives Windstar voiture-viniven sur le dessus pour fixer la chaussure et définir la plate-forme. Un trépied pour fixer le moulin à vent a été utilisé pour l'installation d'un ensemble d'une antenne de télévision sur le toit du bâtiment. la vitesse du vent, la tension et l'ampérage ont été filmées et enregistrées sur un appareil photo numérique. La vidéo obtenue, malheureusement, l'auteur n'a pas posté pour le visionnement public.
(L'inscription sur la photo ci-dessous :. 2A, 16V, 32W à 20 kmh Ed.)

fixation de lames

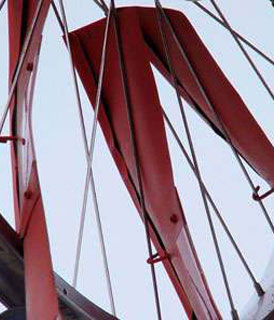

pales d'éoliennes maison sont attachés à une roue de bicyclette par pliage autour de l'un des rayons en aluminium et les broches d'engagement sont pliées autour des autres rayons. La tige de crochet ou incurvée est insérée dans le trou foré dans le moulin à vent de la lame.

Les détails de l'installation de pales d'éoliennes

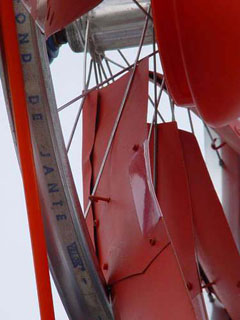

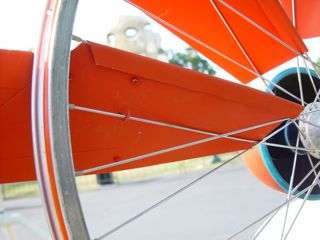

Dans l'image montrée en détail comment l'aube de turbine éolienne est montée. La lame est pliée autour des aiguilles manuellement. Vous pouvez utiliser la longueur d'une tige de métal d'un diamètre de 3 mm. matériau de lame en aluminium qui a utilisé l'auteur, légèrement plus épais sur ce qui peut souvent être trouvées dans les magasins. En cas d'utiliser un aluminium mince, l'auteur propose de lier les deux feuilles ensemble (à l'aide de rivets ou de ruban adhésif double face) afin de recevoir la lame d'une épaisseur et une rigidité suffisante. lames de vertyaka Homemade peuvent également être faits de bois (3 mm. contreplaqué, placage) ou en plastique.

La courroie d'entraînement du générateur

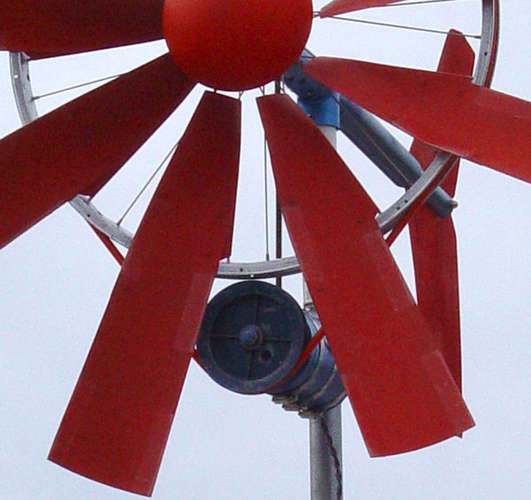

Sur la photo vous pouvez voir plus en détail la fixation du générateur moulin à vent, la poulie et la courroie d'entraînement lui-même.

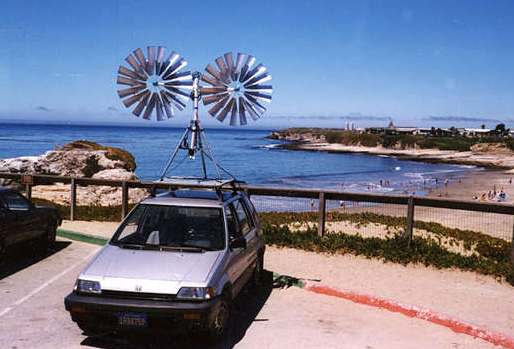

Il existe de nombreuses variétés de faits maison éoliennes. Voici la conception la plus réussie en termes de puissance de sortie. Il dispose de deux roues et deux générateurs sont utilisés. Et en général, donner libre cours à votre imagination.

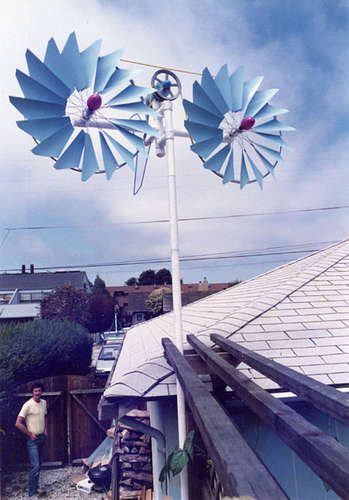

Ici, un mode de réalisation de vertyaka maison avec un générateur. poutre horizontale en plastique reliant les deux rotor d'éolienne, un tuyau de métal devrait être renforcée. Un bon équilibre de l'ensemble de la structure est obtenue en plaçant un générateur moulin à vent aussi près que possible de l'axe central de rotation. Besoin de plus de puissance ...? Ajouter velokoles ou simplement ouvrir une mini-ferme avec des éoliennes maison.

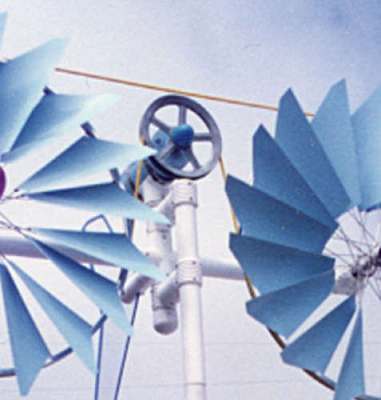

raccord 5 faces supporte une poutre horizontale et une turbine de vent arrière. La poutre horizontale est renforcée à l'intérieur d'un tube métallique, ce qui donne une rigidité supplémentaire. Au sommet de la structure entière est coupée raccord à trois côtés de sorte qu'il forme une étagère pour le montage du générateur, appelée sur laquelle elle serre.
