Wind turbine mains de 1.6m.

Je fis une éolienne pour une vie dans le pays, et pendant trois ans, elle a fait polnustyu satisfait. Bien que l'intérêt de travailler dans cette direction est restée.

En ce qui concerne le nombre de lames, je l'ai déjà décidé d'appliquer les pales de l'hélice à faible vitesse à la quantité de pas moins de six. La paix et la sécurité est plus cher. J'ai fait une première création de trehmetrovoe trilobée, et quand il est sorti sur le dos de domestique et voisins caché dans les coins. Par la demande générale de la maison, cette machine a été démontée pour la vie.

Shestilopastny très bonne et de la rapidité et de compacité. Montage et démontage prend une minute de temps pur, parce Je démonteront au moment de quitter la maison.

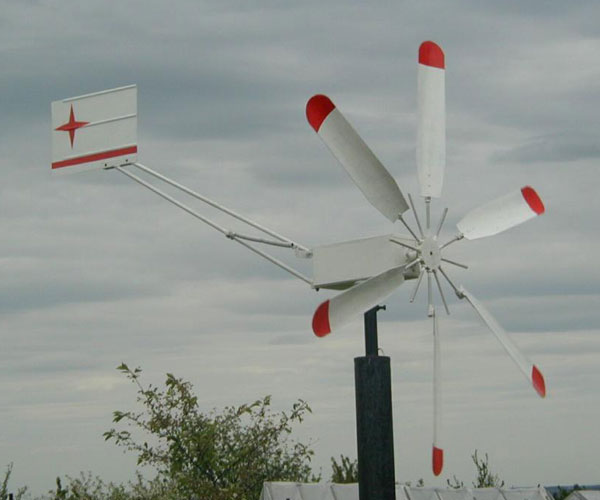

Ce modèle de turbine éolienne est conçu spécifiquement comme une option de vacances. Elle sert de station de charge et fonctionne avec une batterie de 12 V 55a / h.

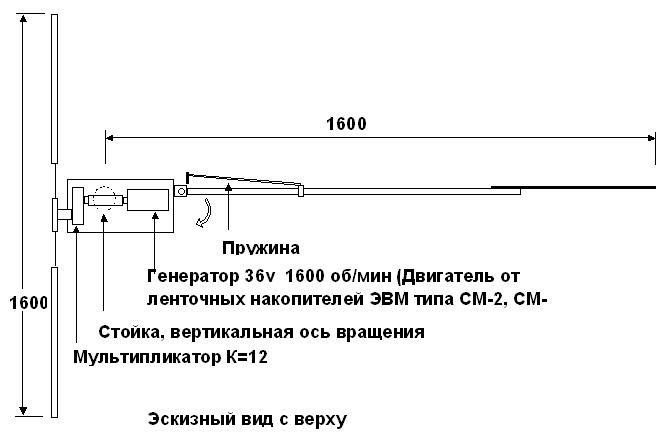

diamètre de la roue de vent de 1,6 m a six lames montées sur un boulon fileté M12, qui sont torsadés dans la bride de l'hélice centrale.

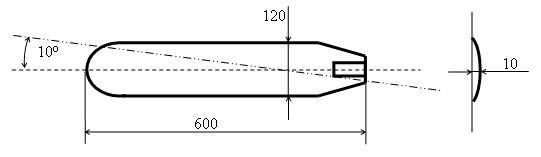

Lames sont fabriquées en tôle d'aluminium d'une épaisseur de 2 mm, une largeur de 120 mm, 600 mm de longueur. Roulé dans la gorge avec une touche décalée par rapport à axe central d'un angle de 10 degrés.

À l'extrémité des pales de la lame fixée à la douille filetée M12 à travers lequel est fixé à la broche et après équilibrage de l'hélice, par enroulement des lames plus près du centre de l'hélice ou à l'arrière, fixé par des écrous M12.

Réducteurs planétaires améliorer 01h12 (de préférence 1:15).

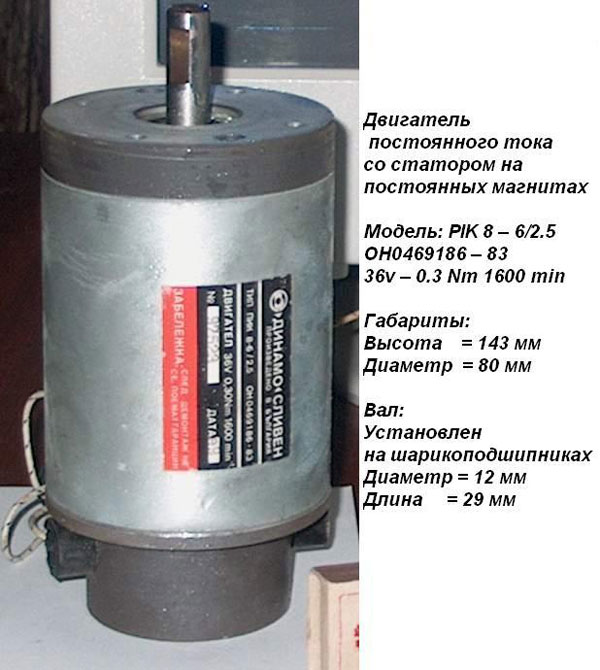

Le moteur du générateur est un aimant permanent à partir du lecteur le lecteur de bande ordinateurs "anciens" made in Bulgarie avec les paramètres de 300 W, 36 V, 1600 tr / min.

Le câble du générateur descend à l'intérieur du mât. Les bagues collectrices ne pas utiliser. La pratique a montré qu'une forte demande pour eux là-bas.

rotation des roulements ensemble faits, décalée par rapport à l'axe de l'hélice qui permettrait d'assurer le retrait d'un vent fort.

La queue hélice est montée pivotante et biaisée. À cause de cela, et déplacé l'axe de la roue éolienne, le système passe automatiquement du vent en augmentant sa vitesse est plus élevée que noté. La force du ressort est réglable.

Le mât de l'éolienne télescopique occasion fabriqué à partir de conduites d'eau de diamètres de taille similaire. Le tuyau le plus mince est pas moins de 40 mm de diamètre intérieur.

le fonctionnement est contrôlé par une unité de commande, qui doit toujours être connecté à la turbine de vent pour éviter les travaux de l'hélice "dans l'espacement."

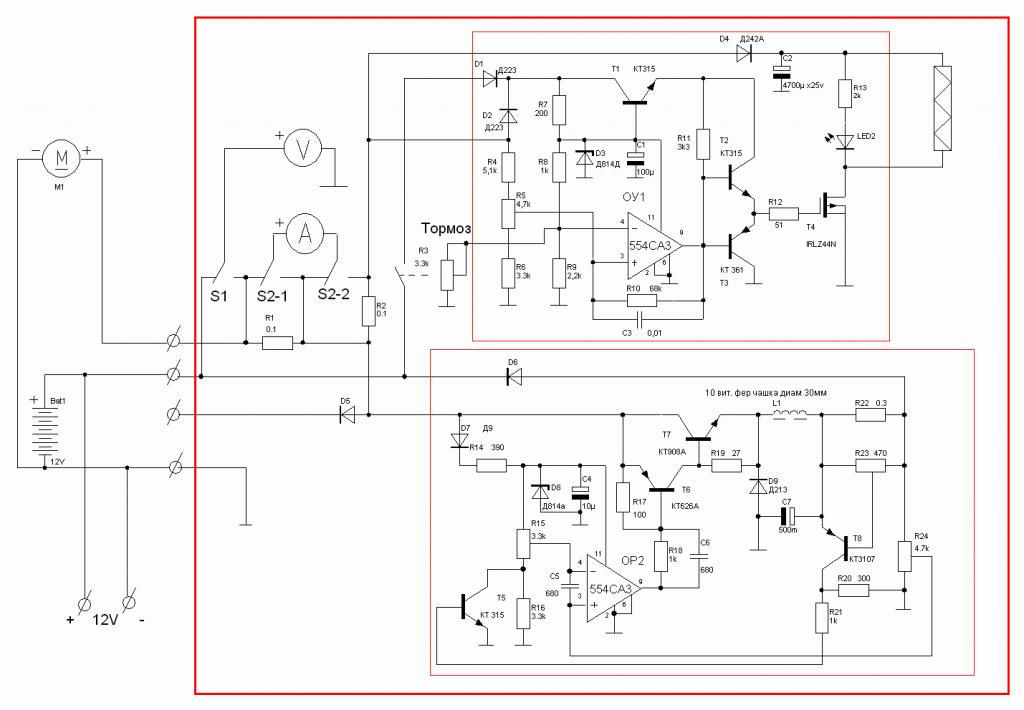

Le bloc de circuit de commande

L'unité de contrôle effectue trois tâches:

1 - stabilise la tension de la charge de la batterie et empêche le courant de charge en excès au-delà de valeurs admissibles;

2 - stabilise la charge de l'éolienne, à pleine charge, et l'absence de consommateurs d'énergie externes, en reliant le ballast, de sorte que l'éolienne ne va pas dans le pansement sans charge;

3 - exécute la fonction de elektrotormoza.

Je vais essayer d'expliquer le fonctionnement du dispositif de commande (schéma ci-joint). Il se compose de deux modules. Module de commutation Oy2 régulateur de tension avec limiteur de courant en fonction de la configuration de courant maximale égale à 10 pour cent de la capacité de la batterie. stabilisateur de tension de sortie = 14,2 V. Le module sur OU1 - commutateur de charge d'impulsion. Il se met en marche quand une tension de l'ordre de saisie de 18v. Cultivez il peut à cette valeur, si les consommateurs et la charge de la batterie est pas sélectionnée produit au moment où le pouvoir. Ensuite, dans l'interrupteur à clé relie le mode pulsé de résistance de charge, qui est choisie de façon à assurer la sélection de la puissance maximale du générateur. Si vous voulez ralentir la rotation de l'hélice, en douceur résistance variable à réduire la tension à la borne 4 OU1, ouvert effet de champ transistor T4 et la charge connectée, il arrête.

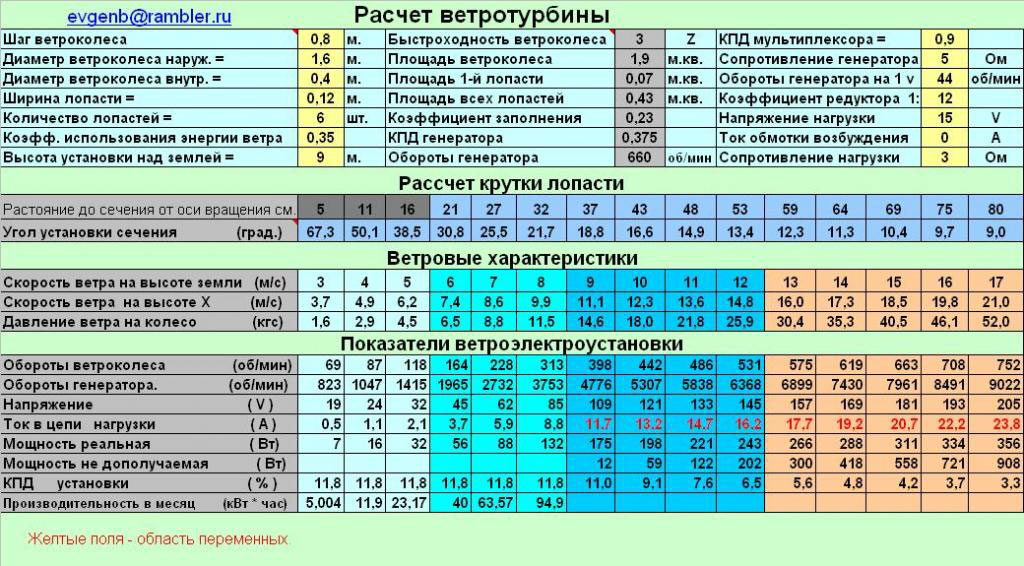

L'éolienne décrit correspond aux paramètres spécifiés dans le tableau.

Paramètres Wind Turbine 1.6m
