Inverser l'appareil

Inverser l'appareil.

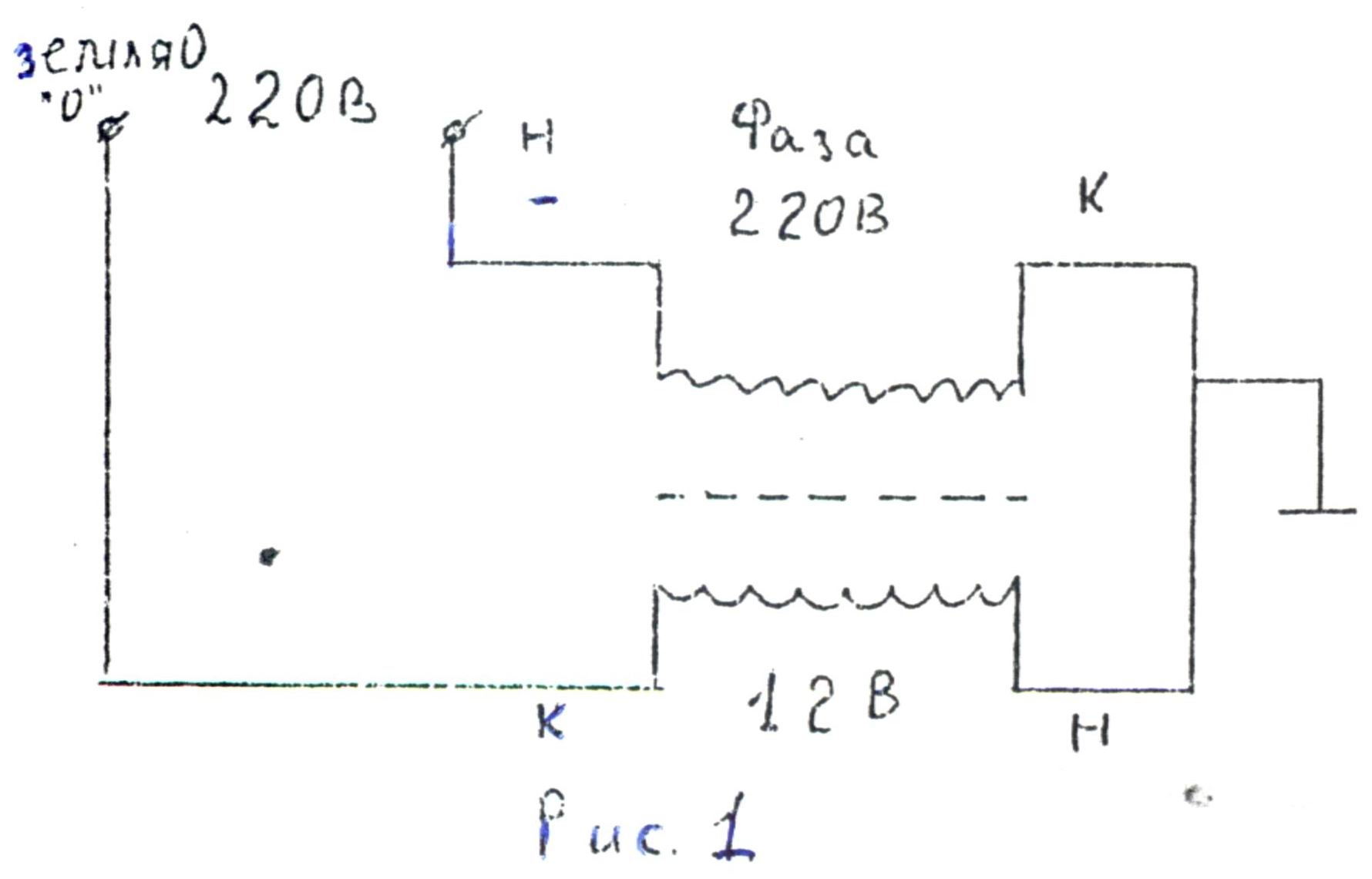

Structurellement, l'appareil est un transformateur 220/12 V , connecté au réseau domestique, selon la Fig. 1. La puissance du transformateur doit être d'au moins 600 W. Pour l'enroulement du transformateur, un circuit magnétique toroïdal a été utilisé à partir du LATR avec une puissance de 2 kW (le diamètre de la fenêtre du tore). 240 mm ; La section transversale de l'acier de tore est de 25 kilomètres carrés. voir). Pour la fabrication du circuit magnétique, des plaques de transformateurs avec un noyau en forme de "O " peuvent également être utilisées (utilisées dans les circuits d'automatisation de chemins de fer).

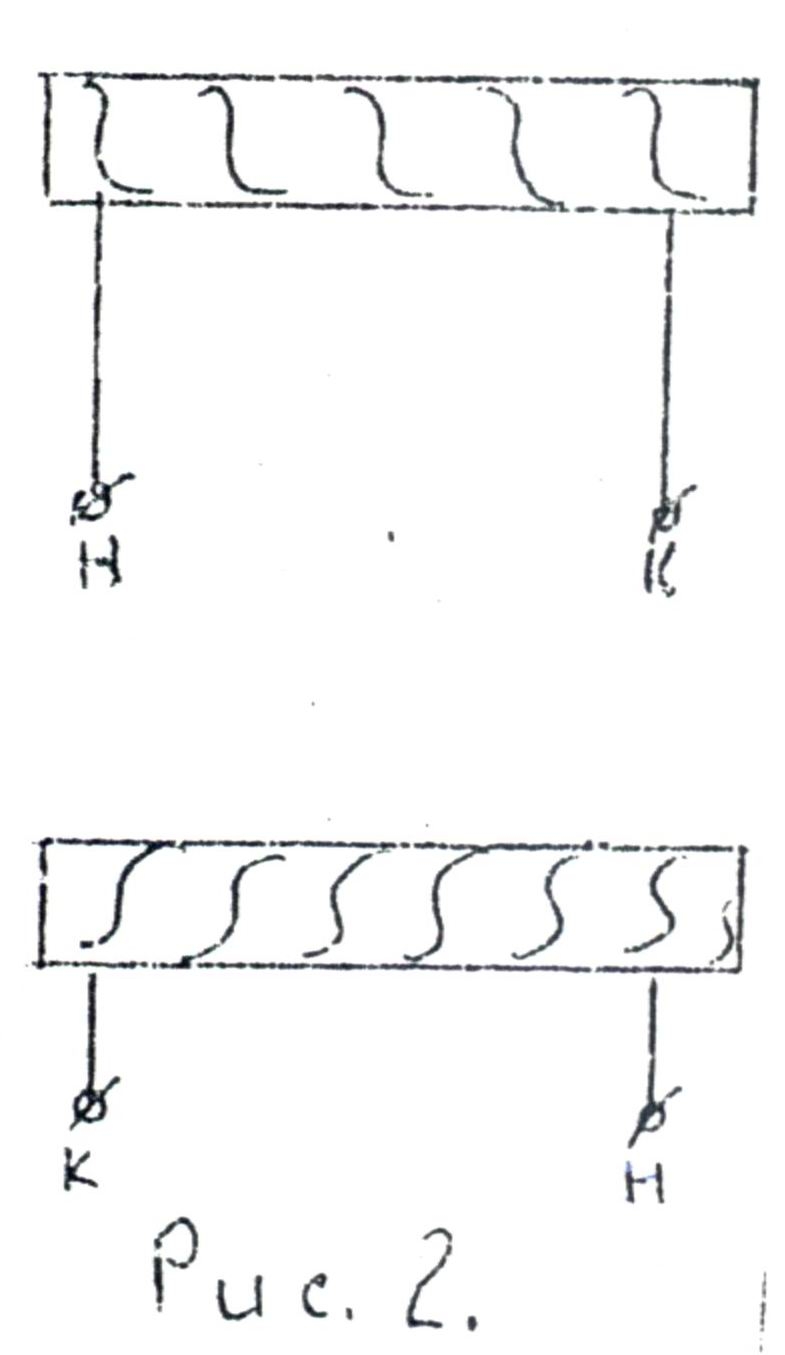

Enroulement primaire - 100-120 tours de fil de cuivre dans une section d'isolation en émail ou en silicone de 2,44 mètres carrés. mm, plié quatre fois. Enroulement secondaire - 12-15 tours du même fil, également plié en quatre. Lorsque vous utilisez des plaques en forme de "O " , la section du circuit magnétique ne doit pas être inférieure à 25 kilomètres carrés. Voir Attention à la connexion en contre-série des enroulements 1 et 2 (Figure 2).

Le transformateur produit est fixé sur une base de textolite afin que le circuit magnétique et ses attaches ne touchent pas le boîtier. L'appareil Les connexions de l'appareil au "sol" sont faites par un fil de cuivre d'une section d'au moins 10 mètres carrés. mm. La prise pour la connexion de l'appareil doit être connectée directement au tableau de distribution à l'entrée (dans les cas extrêmes à la boîte de jonction dans le couloir) avec un câble d'au moins 10 mètres carrés. mm; Pour éviter la surchauffe des fils, cette connexion peut être évitée si le câblage électrique n'est pas surchauffé pendant la connexion expérimentale de l'appareil. Le corps de l'appareil est en fonte d'aluminium, il doit percer autant de trous que possible avec un diamètre de 4- 6 mm pour la ventilation. Les fils qui fournissent du courant à l'appareil depuis la sortie, pour plus de commodité, doivent être marqués: "zéro" et "phase", de la même manière sur la sortie.

L'appareil inclus dans le réseau provoque l'effet de la rotation inverse du disque de compteur à condition que dans votre réseau électrique un autre consommateur (téléviseur, lampe, cuisinière, etc.) soit allumé. Et, plus le consommateur est puissant, plus la rotation inverse est rapide.

Ne laissez pas l'appareil allumé pendant de longues périodes sans surveillance. Lorsque vous allumez, connectez le fil de terre en premier. Après le montage, l'appareil doit être vérifié pour un court-circuit entre les tours de l'appareil correspondant.
