Machine à laver à ultrasons simple

Attention s'il vous plaît!Toutes les informations payantes et gratuites sur ce site sont présentées exclusivement à des fins éducatives.
L’auteur du site n’assume aucune responsabilité quant aux conséquences possibles de l’utilisation des informations de base.
Machine à laver à ultrasons simple


L'introduction de technologies avancées d'économie d'énergie a mis au point un nouveau dispositif à usage domestique, un appareil de lavage à ultrasons, à la pointe du progrès. Le lavage par ultrasons se produit en raison de la formation périodique dans le volume de fluide des ondes de compression-raréfaction apparaissant dans un milieu d'eau pratiquement incompressible. Le lin, placé dans un tel liquide, est soumis à des effets hydroacoustiques intenses. Les ondes hydroacoustiques déclenchent l'apparition de bulles de gaz microscopiques qui contribuent à la séparation des microparticules de saleté du volume du linge lavé. Lors de la formation et de l'effondrement ultérieur (destruction) des bulles de gaz, il se forme de l'ozone qui stérilise le linge. Dans un certain nombre de cas, avec une énergie élevée de vibrations ultrasonores, une sonoluminescence peut être observée - une lueur liquide, particulièrement visible dans une pièce sombre.

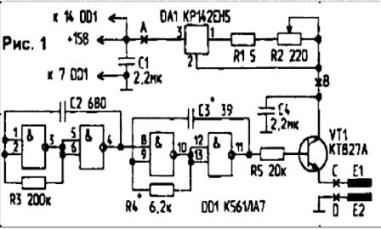

L'avantage du lavage par vibrations ultrasonores est que le linge n'est pas déformé, ne s'use pas et ne casse pas. Vous pouvez même laver des vêtements en laine et des vêtements fins. En plus de laver et de désinfecter le linge, il est possible de traiter des légumes et des fruits destinés à la conservation, à désinfecter l'eau. Les appareils de lavage à ultrasons (UOS) du type "Bionika" sont apparus sur le marché [1] et représentent un appareil électrique compact pesant 200 g. "Bionics" consiste en un adaptateur réseau - une source d’alimentation et les ultrasons. L'appareil lui-même est rempli d'un composé dans le but de préserver le savoir-faire, et une description de son schéma conceptuel et de ses caractéristiques significatives pour la reproduction n'est pas donnée. Cependant, en ayant des caractéristiques secondaires obtenues en mesurant et en analysant les modes du dispositif, il est possible d'imaginer l'un des schémas possibles de l'USP sous la forme suivante (Fig. 1).

Le SSS se compose d'une alimentation (puce DA1), de deux générateurs interconnectés fonctionnant à 10 kHz et 1 MHz (puce DD1), d'un étage de sortie sur le transistor VT1 et d'un émetteur activateur connecté aux points C et D de l'appareil. L'alimentation du prototype est faite sans régulation, conçue pour la puissance maximale consommée par le réseau - 3 W, ce qui est suffisant pour laver le linge dans un volume de liquide de 10 à 25 litres. Il est plus opportun de fournir à l'UZS un ajustement de la puissance de sortie en douceur. Sur la figure 1, une source contrôlée de courant continu stabilisé (25 ... 1000 mA) est incluse dans l'écart entre les points A et B.
La figure 2 montre un schéma de l'alimentation régulée (5 ... 13 V). Le générateur de paquets d'impulsions est fabriqué selon le schéma traditionnel de la puce DD1 et ne comporte aucune caractéristique. Les éléments RC de la partie haute fréquence du générateur peuvent être corrigés en accordant la fréquence en résonance avec la fréquence de l'activateur-radiateur ultrasonique. La puce DA1 et le transistor VT1 doivent être installés sur les plaques de dissipation thermique. Le plus problématique dans la mise en œuvre pratique des systèmes vibrants à ultrasons est la sélection d'un radiateur-activateur à ultrasons et la fourniture de son imperméabilisation tout en assurant le retour d'énergie maximal des vibrations ultrasonores dans l'environnement (liquide). Habituellement, les céramiques piézoélectriques - titanate de baryum, strontium, radiateurs sur des noyaux de ferrite ou de permalloy, plaques piézo-articulaires (Fig. 3) [2-4] sont utilisées comme radiateur à ultrasons, ce qui ouvre un vaste champ à l'expérience. Une option intéressante pour obtenir des vibrations ultrasonores consiste simplement à transmettre des impulsions de courant électrique à travers l'eau en utilisant un système d'électrodes proches les unes des autres et connectées aux points A et B de l'appareil. Le passage périodique des impulsions de courant entre les électrodes provoquera une modulation acoustique électrostimulée de la solution. Comme les électrodes, l'aluminium ou le graphite peuvent être recommandés. Lors du lavage, une isolation fiable du réseau doit être assurée. Le récipient pour le lavage (seau, bassin) doit être retiré des articles mis à la terre et installé sur un sol sec. Les vibrations acoustiques dans la solution de lavage peuvent également être excitées dans la gamme des fréquences sonores. Des expériences ont montré que le lavage dans de telles conditions se produit avec un résultat acceptable par rapport au prototype. Caractéristiques du lavage avec USSU - dans la solution de lavage, autant de lessive que pour le lavage des mains, la température de l'eau doit être d'environ 65 ° C. Le sous-vêtement doit pouvoir flotter librement dans une solution, parfois il doit être agité avec une pince en bois. Il est recommandé d’absorber les zones de linge fortement sales. Le processus de lavage dure entre 30 et 40 minutes ou plus (selon l'efficacité de l'activateur à ultrasons). Rincer le linge peut également utiliser des ultrasons. Il convient de noter que l'expérience de l'utilisation optimale des ultrasons affiche après plusieurs lavages.
