Comment connecter une webcam



  • Webcams connectent à Internet
  • Comment connecter une webcam sur un réseau local
  • Comment accéder à votre webcam sur Internet
  • Comment construire un système de sécurité en utilisant des webcams
  • Organisation de la diffusion en direct de la caméra ip sur le site


  • Webcams connectent à Internet

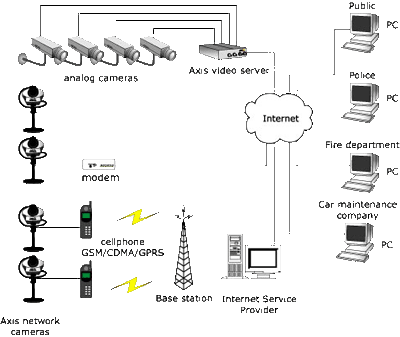

    1. Via un port sur un réseau 10/100 MbitEthernet , le moyen le plus utilisé pour transférer des données. Il existe deux normes pour les réseaux Ethernet 10 Mbits: 10Base2 (utilisant un câble coaxial) et 10BaseT (utilisant un câble à paire torsadée). 10Base2 est utilisé extrêmement rarement en raison de la sensibilité du câble coaxial au bruit externe. La norme 100BaseTX utilise une paire torsadée et fournit un taux de transfert de données de 100 Mbps. Ethrnet 1000 Mbits, Ethernet Gigabit Le standard 1000BaseTX utilisé ici est une version avancée de 100BaseTX. Cette norme est principalement utilisée pour la construction de réseaux de base de réseaux locaux.
    2. Utilisation d'un modem standard via un port série. Il s'agit d'un moyen peu coûteux et assez courant de connecter une caméra Web à un réseau mondial. Le principal inconvénient de cette méthode de connexion est le faible taux de transfert de données (la vitesse maximale de téléchargement des données est de 56 kbit / s, la vitesse maximale de permutation est de 33,6 kbit / s.
    3. Via des modems RNIS. La norme RNIS (réseau numérique à intégration de services) est utilisée pour transmettre des graphiques, des informations audio et vidéo numériques et d’autres données numériques sur des réseaux téléphoniques numériques privés ou publics. La norme RNIS permet le transfert de données à des vitesses pouvant atteindre 128 kbit / s sur deux canaux. xDSL modemsDSL (ligne d'abonné numérique) est une technologie qui fournit une large bande passante sur de simples fils téléphoniques en cuivre. Le taux de transfert de données peut varier en fonction de la société fournissant ce service. Il faut en moyenne 1 Mbps pour le téléchargement de données et 250 Kbps pour la permutation.
    4. Un modem câble est un modem qui fournit un accès Internet via les réseaux de télévision par câble. Les modems câbles utilisent une technologie asymétrique mieux adaptée à l'accès des utilisateurs à Internet. Dans le même temps, la vitesse maximale de réception des données par un tel modem peut atteindre environ 40 Mbit / s (bien qu’elle ne dépasse généralement pas 1 Mbit / s), et la vitesse de transfert des données est d’environ 10 Mbit / s.
    5. Modems cellulaires À l'aide d'un modem cellulaire, vous pouvez connecter une caméra Web à Internet à l'aide de lignes de communication cellulaires. Le taux de transfert de données est généralement compris entre 5 et 20 kbit / s.

    Après une connexion physique au réseau, une adresse IP est attribuée à la webcam. Le plus souvent, la webcam n'a pas d'adresse IP par défaut. il est installé soit à l'aide de la fonction correspondante d'un navigateur Web standard, soit à l'aide de la commande DOS, qui utilise le numéro de série de la caméra Web à des fins d'identification. En outre, les fabricants développent des programmes spéciaux pour les caméras Web, simplifiant considérablement la procédure d'attribution d'une adresse IP à une caméra Web. Grâce au logiciel intégré pour le serveur Web, le serveur FTP, le client FTP, le client de messagerie, etc., la caméra Web se connecte directement au réseau LAN / WAN / Internet et fonctionne comme un périphérique réseau indépendant. Cela distingue les caméras Web des caméras informatiques classiques, qui nécessitent une connexion obligatoire à un ordinateur personnel via un port USB ou LPT. En outre, les caméras Web peuvent prendre en charge l'utilisation de scripts utilisateur et d'applets JAVA. Pour installer une caméra Web dans la rue ou à l'intérieur, de nombreux fabricants proposent un montage spécial dans le design du corps de la caméra, conçu pour être installé sur les murs, les plafonds, les supports et les dispositifs rotatifs. Certaines webcams ont des dispositifs PTZ intégrés pour le montage sur une surface horizontale ou verticale.







    Comment connecter une webcam sur un réseau local

    Vous aurez besoin des composants suivants: ordinateur, commutateur, caméra réseau et réseau local Ethernet. Il y a aussi des options sans fil



    Un exemple d'organisation de la surveillance vidéo dans le bureau derrière la porte d'entrée

    Étape 1: Identifiez vos besoins

    - Voulez-vous utiliser l'appareil photo uniquement à l'intérieur ou pour une utilisation en extérieur?

    - Voulez-vous une caméra avec un angle de vue fixe ou une variable qui vous permettra d'effectuer un panoramique, une inclinaison ou un zoom à distance?

    - Avez-vous besoin d'options supplémentaires, telles que la détection de mouvement, la notification d'alarme, l'alimentation de la caméra via Ethernet, l'audio?

    - Voulez-vous simplement regarder ou aussi enregistrer ce qui se passe?

    - Avez-vous besoin de protéger l'appareil photo des influences extérieures?

    - Déterminez le nombre de caméras dont vous avez besoin.

    Étape 2: Configuration requise

    Si votre bâtiment ne dispose pas encore d'un réseau local vous permettant simplement de connecter la caméra réseau à la sortie réseau, vous aurez besoin des équipements suivants:

    - un commutateur qui servira de point de connexion central entre votre caméra réseau et votre ordinateur local

    - au moins deux câbles Ethernet: un pour connecter votre caméra réseau au commutateur et l'autre pour connecter votre ordinateur local au commutateur.

    Étape 3: Installation.

    - Connectez tous les appareils entre eux via un commutateur

    Étape 4: Attribuez une adresse IP à la caméra réseau.

    - Vous devez attribuer une adresse IP à votre caméra réseau afin de pouvoir y accéder via un navigateur Web sur votre ordinateur local. Vous pouvez choisir entre une adresse IP automatique ou statique. Une adresse IP statique est recommandée car vous n'avez pas besoin de rechercher l'adresse IP de la caméra à chaque fois.

    Pour définir l'adresse IP de la caméra réseau. Vous pouvez utiliser le logiciel situé sur le CD-ROM fourni avec le produit ou le télécharger à partir du site Web du fabricant ou à l’aide du protocole de définition du protocole de l’utilitaire ping. Dans tous les cas, toutes les informations que vous trouverez dans les guides d’installation de la caméra réseau

    Étape 5: Terminez l'installation de la caméra réseau.

    Une fois qu'une adresse IP a été attribuée, vous pouvez ouvrir un navigateur Web sur votre ordinateur local et entrer l'adresse IP de la caméra réseau dans le champ d'adresse. Pour les nouveaux visiteurs utilisant le navigateur Web Internet Explorer, celui-ci vous demandera si vous souhaitez télécharger le programme pour utiliser l'appareil photo. Ce programme est requis pour regarder des vidéos en direct à partir d'un serveur vidéo ou d'un caméscope. Il permet également de contrôler les formats MPEG-2, MPEG-4, les flux audio, la détection de mouvement et les fonctions de panoramique / inclinaison / zoom dans la fenêtre du navigateur. (D'autres navigateurs Web peuvent prendre en charge de manière native les flux vidéo et ne nécessitent pas l'installation de composants supplémentaires.)



    Cliquez sur le bouton "Oui" pour installer le programme.





    Comment accéder à votre webcam sur Internet



    Exemple: après avoir reçu l'image de la webcam sur votre ordinateur, vous décidez que ce serait bien de pouvoir accéder à la caméra partout où il y a Internet. Par exemple, en tant que propriétaire de magasin, vous souhaitez contrôler les actions effectuées dans le magasin depuis votre domicile, au lieu de devoir être présent sur le lieu de travail chaque minute.

    Étape 1: Configuration requise

    Scénario A)

    Si votre bâtiment (où la caméra devrait être située) est déjà connecté via Ethernet au fournisseur de services Internet (fournisseur de services Internet), configurez simplement un compte, activez la caméra réseau dans le commutateur via la sortie réseau et vous devez obtenir une adresse IP publique attribuée de manière dynamique à la caméra réseau. adresse Suivez les instructions d'installation de la caméra réseau. Un logiciel ou un utilitaire spécial pour la webcam sera utile pour identifier l'adresse IP.

    Étant donné que l'adresse IP attribuée peut être modifiée par votre fournisseur de service Internet (en raison du nombre limité d'adresses IP partagées par ses clients), vous pouvez savoir comment affecter une adresse IP spécifique à des caméras à l'étape 4 ci-dessous.

    Scénario B)

    Si votre bâtiment n'est pas équipé d'un accès Ethernet, dans la plupart des cas, vous aurez peut-être besoin des périphériques suivants:

    - un modem large bande pour connecter une ligne d'abonné numérique asymétrique (généralement fournie par votre fournisseur de services Internet) ou la télévision par câble

    - un routeur à large bande, qui peut également être appelé passerelle Internet (un routeur à large bande permet aux utilisateurs du réseau local de partager une seule connexion Internet. Il sert également d'interface entre Internet, le fournisseur et le réseau local.)



    - un commutateur permettant à différents périphériques du réseau de communiquer directement entre eux et aux périphériques du réseau local d'avoir des adresses IP distinctes),

    REMARQUE: La plupart des routeurs à large bande ont une fonction de commutateur intégrée, un matériel séparé n'est donc pas nécessaire.

    - caméra réseau

    - ordinateur local

    - ordinateur pour la surveillance à distance

    Étape 2: Attribuez une adresse IP à votre caméra.

    - Étant donné que le routeur à large bande attribue généralement des adresses IP locales automatiques aux périphériques du réseau local, ces adresses IP peuvent être modifiées. Une adresse IP statique (permanente) est recommandée pour une caméra réseau. Pour attribuer une adresse IP statique, recherchez la plage d'adresses IP du routeur, qui peut aller par exemple de 192.168.0.2 à 192.168.0.35. Si vous souhaitez utiliser une adresse IP en dehors de la plage, telle que 192.168.0.100, en tant qu'adresse IP statique pour la caméra, vous ne courrez probablement pas le risque que votre appareil entre en conflit avec d'autres appareils recevant des adresses automatiques.

    - La définition de l'adresse IP de votre caméra peut être effectuée de trois manières différentes, comme indiqué dans le manuel de la caméra. Une fois qu'une adresse IP a été attribuée, définissez le sous-réseau et la passerelle (ces informations peuvent être obtenues du routeur), puis configurez les paramètres de la caméra: mot de passe, les utilisateurs enregistrés pour s'assurer que l'accès à la caméra est restreint.

    Étape 3: redirection de port

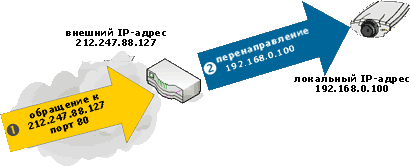

    - Comme mentionné précédemment, un routeur à large bande fournit une interface entre Internet, le fournisseur et le réseau local. Le routeur reçoit une adresse IP externe du fournisseur de services Internet et fournit les adresses IP internes (locales) des périphériques du réseau local.

    Pour accéder à une caméra réseau résidant sur le réseau local, vous devez identifier l'adresse IP externe de votre routeur (voir le manuel de votre routeur) et configurer votre routeur de sorte que l'adresse IP externe soit dirigée vers l'adresse IP locale et statique de la caméra réseau. . Ce processus s'appelle la découverte de port; En d'autres termes, lorsque vous imprimez l'adresse IP externe du routeur à partir de n'importe quel ordinateur du réseau, Internet détermine l'emplacement de votre routeur et redirige ensuite votre demande vers l'adresse IP locale attribuée à la caméra réseau.



    - Lancez un navigateur Web et connectez-vous aux pages Web intégrées du routeur à l’aide de la connexion aux pages de configuration du routeur.

    - Recherchez l'élément de menu "redirection de port" (ou similaire), avec un tableau approximativement comme indiqué ci-dessous:

    Nom du service Port de départ Port de fin Adresse IP du serveur
    FTP 21 21 Non configuré
    HTTP (réseau) 80 80 Non configuré
    Non configuré

    Étant donné que la caméra envoie sa vidéo sur HTTP, vous devez configurer le service HTTP comme suit:

    Nom du service Port de départ Port de fin Adresse IP du serveur
    FTP 21 21 Non configuré
    HTTP (réseau) 80 80 192.168.0.100
    Port non officiel 80xx 80xx 192.168.0.10x

    - Enregistrez la configuration dans le routeur et quittez les pages de configuration. Configuration terminée. Toutes les demandes qui atteignent l'adresse IP externe du routeur sur le port 80 seront désormais envoyées à l'adresse IP de la caméra: 192.168.0.100.

    - Si vous souhaitez rendre plusieurs caméras réseau accessibles via Internet, vous devez utiliser des ports de routeur supplémentaires (non officiels), tels que 80xx, et les lier à l'adresse IP réseau de la caméra.

    Étape 4: Que pouvez-vous faire si votre fournisseur de services Internet change souvent l'adresse IP externe de Dfi?

    - Créez un compte dans le service DNS qui entretient et enregistre les noms de domaine (par exemple, www.nic.ru , etc.) et associez-le à une adresse IP externe. Un nom de domaine, tel que www.web-kamera.ru , est compréhensible pour l’utilisateur, il est facile à mémoriser et vous pouvez affecter un périphérique réseau à chaque domaine, c.-à-d. son adresse IP. Chaque fois que l'adresse IP du routeur change, il est automatiquement enregistré par le service DNS afin de mettre à jour votre adresse IP afin que vous puissiez accéder à votre caméra réseau à la même adresse.

    - La plupart des routeurs à large bande ont un support DNS natif, tel que www.dyndns.org .

    - Une autre alternative: vous pouvez acheter ou louer une adresse IP externe statique auprès de votre fournisseur de services Internet.





    Comment construire un système de sécurité en utilisant des webcams

    Un moyen efficace d'étendre les systèmes de sécurité dans la construction, dans une usine, un hôpital ou un campus consiste à utiliser une infrastructure existante:

      - Pendant la journée, les gardes surveillent le moniteur dans la salle de contrôle
      - La nuit et le week-end, la surveillance peut être effectuée à distance dans un point d'observation central desservant plusieurs entreprises.
      - Le détecteur de mouvement intégré peut déclencher une alarme et commencer à enregistrer un événement d'alarme
      - En cas d'alarme, le responsable de la sécurité peut visualiser les images sur l'ordinateur le plus proche de lui ou à distance via une connexion Internet.


    Les images peuvent être endommagées dans l'ordinateur de l'entreprise ou sur le serveur du fournisseur de services Internet (fournisseur). Le stockage d’images dans des endroits éloignés élimine le risque qu’un attaquant détruise des preuves de crime.

    Les caméras peuvent également envoyer automatiquement des images à l'ordinateur hôte, ou l'ordinateur hôte lui-même peut rechercher des images à partir des caméras. Si Windows est installé sur l'ordinateur hôte, vous pouvez utiliser un logiciel spécial conçu pour les caméras réseau. Le programme peut afficher une image en temps réel ou utiliser des archives. Lorsque la période de stockage des images vidéo devient, par exemple, deux semaines, le programme les efface automatiquement.
