9,14 circuits de commutation RCD
RCD de la construction de différents fabricants peuvent différer les uns des autres que par les paramètres et les schémas de connexion. Fig. 9.1 sont les stratégies les plus communes pour intégrer le RCD. En outre, l'inclusion du RCD montré dans les versions à un, deux et trois phases.

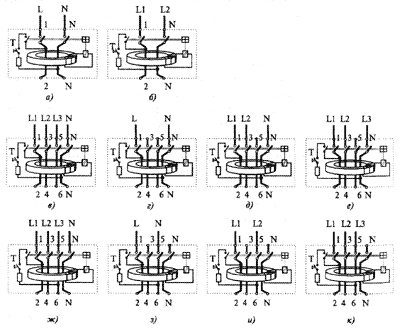

Figure 9.1. RCD Schémas de câblage:
a, b - pôle RCD; c, d, e, f - RCD à quatre pôles, laquelle résistance pour simuler un courant différentiel, est reliée à la tension de phase; g, h, et - la tension de ligne.
Lorsque la variante RCD pour balourd est nécessaire de prêter attention à la connexion correcte des conducteurs aux bornes de l'appareil - doit être connecté test de circuit de résistance. Le câblage est indiqué sur la face avant ou sur le côté du corps du RCD.
