METHODE DE FABRICATION DE STEREALES

Sergey Velichkin

Une collection de méthodes pour la fabrication de secrets technologiques pour toutes les occasions

Glossaire

a | b | dans | g | d | w-et | à | l | m | n | à propos de | n | p | s | t-y | f-c | sh-i

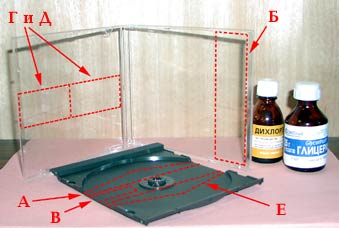

Pour fabriquer des lunettes stéréophoniques prismatiques, vous avez besoin d'un étui à partir d'un disque CD ( Fig. 1 ), d'une colle à base de polystyrène (par exemple, du dichloroéthane ou de la colle fixée sur des décors pour enfants pour l'assemblage de modèles). Parmi les outils - un cutter pour couper les plastiques comme une lime ou une peau.

PROCÉDÉ ET PROCÉDÉ DE FABRICATION DE STÉRÉOCHES

La couleur écarlate montre quelles parties sont découpées dans différents éléments du boîtier.

Depuis le couvercle du boîtier du CD- ROM, découpez la partie B (la taille en longueur que vous devez obtenir automatiquement - du mur au mur) afin de ne pas rayer le plastique entre les bords du couvercle - le plastique coupé à la moitié de l’épaisseur se brisera facilement et de manière uniforme.
Les détails A , B et E sont découpés dans l'onglet central noir - vous coupez le plastique du mur au mur sur une paire de côtés du rebord central et vous terminez également des pièces à partir des pièces obtenues. Dans la cloison B, tant par le haut que par le bas, il faut réaliser des rainures de forme quelconque (pour l'écoulement du fluide, également de l'air). Le côté brillant de cette cloison doit être frotté avec du papier de verre pour éviter tout éblouissement. Détails Et aussi, E doit être collé avec un côté rugueux à l'intérieur du prisme.

Une fois tous les détails coupés, coupez les bandes B , C , D et D sur la lime ou sur la peau (posez la peau sur une surface plane).

A quel moment toutes les pièces sont prêtes ( fig. 2 ) - il peut être monté sur l'ensemble: la cloison B est collée au milieu de la bande B - les deux pièces doivent être humidifiées avec de la colle, si la colle est très liquide, vous devez ajouter les copeaux restants pendant le travail. Jusqu'ici, la colle n'est pas complètement sèche (il est possible de déplacer légèrement les pièces), colle les murs D et D , nivelle le système obtenu et colle au bas de la pièce E.

SÉQUENCE D'ASSEMBLAGE DE STÉRÉOCHES

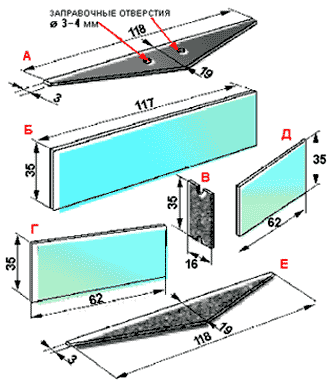

Fig.2 Flans pour prisme

Séquence d'opérations pour le prisme de collage

1. La cloison B est collée au centre de la bande B.

2. Collez les faces latérales G et D.

Après cela, il est nécessaire de laisser sécher la colle, s'il y a des trous - pour sceller (après avoir mélangé la colle avec les copeaux de manière plus épaisse), puis, après le séchage de la colle, pour effectuer des tests - versez l'eau bouillie du prisme pour l'échantillon.

Si le prisme est collé avec soin, il ne fuit pas du tout, alors ses propriétés optiques peuvent être vérifiées - considérons une image stéréo pour la méthode inverse (croisement), par exemple tirée du magazine Science and Life ( n ° 4, 1998, n ° 5, 2000 ).

STÉRÉALES

Si vous remarquez des fuites, enduisez à nouveau les coutures de colle. S'il n'y a pas de fuite, vous pouvez continuer à travailler, sécher et essuyer les surfaces internes du prisme et coller le couvercle supérieur (côté mat vers le bas). Une fois la colle sèche, il ne reste plus qu’à remplir le prisme de liquide. Il est préférable de verser de la glycérine dans le prisme (l'indice de réfraction de la glycérine est supérieur à celui de l'eau. De plus, le prisme décale les images plus fortement - vous pouvez regarder de plus près l'image stéréo). Vous pouvez remplir le prisme avec de l'eau distillée. Il n’est tout simplement pas possible de verser le liquide de quelque manière que ce soit - le liquide sera sur vos mains, sur la table - partout, à part les organes du prisme. Il est plus pratique d'utiliser une seringue, vous pouvez utiliser une pipette (si vous avez assez de patience), mais vous pouvez utiliser un double tube en plastique: un tube est immergé dans une bouteille de glycérine, l'autre extrémité est pressée vers le trou de remplissage, mais à travers le second tube pressé vers l'autre trou - l'atmosphère est aspirée. Après le remplissage, les trous de remplissage doivent être essuyés et collés avec des morceaux de film autocollant.

Auteur de l'article: Sergey Velichkin
