This page has been robot translated, sorry for typos if any. Original content here.


TECHNOLOGIE DE MICROLINE

Une collection de méthodes pour la fabrication de secrets technologiques pour toutes les occasions

Glossaire

a | b | dans | g | d | w-et | à | l | m | n | à propos de | n | p | s | t y | f-c | sh-i

Alexey Guriev

Voir aussi:

Tout le matériel de microfusion comprend un ballon, une centrifugeuse et des brûleurs.

Flask est un morceau de tuyau avec une épaisseur de paroi de 2-3 mm . Il est nécessaire de préparer plusieurs flacons de différents diamètres pour des modèles de différentes tailles. L'essence de la condition est que le plus grand ballon puisse tenir librement sur un support de centrifugeuse.

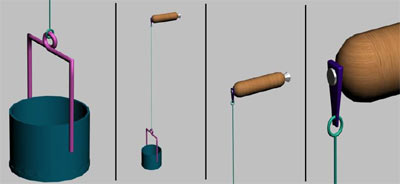

Fabrication de centrifugeuses. Dans un manche en bois, sautez une tige de métal de 5-6 mm de diamètre. Une boucle d'oreille est fixée à la tige. La tige doit tourner librement dans la poignée. Le support pour ballon est en métal (dans mon cas, il est également soudé à partir de galvanisé). Son diamètre est de 7 à 8 cm , la hauteur du côté est de 2,5 à 3 cm . Rivetez un support avec une hauteur de 11-12 cm de la base du support sur le côté. Au sommet du support, faites un anneau tordu. Le support est relié à la boucle d'oreille avec un bras en fil métallique avec des anneaux pliés aux extrémités. La longueur de la bascule est de 25-30 cm , diamètre - 4 mm .

TECHNOLOGIE DE MICROLINE

Micro-coulée

Alliage de coulée - 64% de cuivre, 32% de zinc, 3% d' étain, 1% de plomb. Il n'est pas nécessaire de respecter des proportions exactes. Dans le cas extrême, vous pouvez utiliser des pièces de «cuivre» fondues (anciennes fines). Le modèle de ce modèle est de la cire, du gypse, de l'albâtre, des mélanges de ciment (finement tamisé), du talc ou de la ponce.

Les brûleurs peuvent être utilisés n’importe lequel, à condition que la température de la flamme puisse atteindre environ 1100 degrés.

Lorsque vous fabriquez un modèle en cire, coupez soigneusement la surface, sinon le métal reproduira tous les défauts du modèle. Fixez les portes de cire au modèle. Une goupille bénigne est obtenue à partir d'une aiguille à coudre avec un bout cassé. Les épingles attachées au modèle plus près des bords permettent également de les faire converger en un point. Compte tenu de la taille du modèle, prenez le ballon de manière à ce que la distance entre le fond soit également un modèle, il semble seulement qu'entre le modèle et le haut du matériau de moulage ne soit pas inférieur à 1 cm .

Préparez la masse à mouler à partir de 2 éléments en gypse, un talc ou une pierre ponce (je vous conseille d'essayer différents mélanges pour obtenir les meilleurs résultats). Bien mélanger la composition et la verser dans l'eau. La masse devrait posséder la consistance de la crème sure. Placez le ballon sur une feuille d'amiante et remplissez le mélange. Jusqu'à présent, la masse ne s'est pas durcie. Prenez le modèle par les broches et plongez-le dedans en vibrant légèrement pour éliminer les bulles atmosphériques. Dans une demi-heure, coupez le bol de carotte, retirez les épingles avec précaution. Les canaux de glissière doivent être situés au centre du bol et avoir chacun une sortie indépendante (voir figure ci-dessus). Placez la fiole dans le four avec les canaux de déclenchement bas et pendant quelques heures, augmentez progressivement la température jusqu'à 350 degrés . Après cela, placez la plaque latérale sur la cuisinière à gaz pour brûler le reste de la cire. Cuisson pour produire une rougeur de la fiole. Dans le même temps, transférez le ballon dans une centrifugeuse, mettez la quantité nécessaire de métal dans le bol de carotte, un peu de borax. Faire fondre le métal avec la torche, commencer à faire tourner la centrifugeuse à la hâte (en raison de la force centrifuge, la pression nécessaire est créée pour pénétrer le métal dans le moule). Vingt tours sont suffisants pour un remplissage de forme rempli, la cristallisation du métal. Pour éliminer la coulée, la coulée à chaud doit être placée sous un jet d’eau. Coulée javellisée dans une solution d'acide sulfurique à 15% .

Alexey Guriev
