tir méthode de laitier valeur actuelle préréglée
claquage électrique dans la zone

Voir aussi:

cinéscopes Fondamentalement récupération des méthodes développées dans les années 50 ... 60 ans décrivent maintenant les instruments de schémas et techniques de récupération sont kinescopes rares. Cependant, ce type d'instrument est nécessaire de nos jours à un maître, a été la réparation des téléviseurs ou des moniteurs. Résumant l'expérience avec divers instruments, je vous offre votre propre version. Elle diffère en ce qu 'il offre la possibilité de présélectionner les valeurs actuelles de claquage électrique dans la zone. Cette solution combinée avec une facilité d'application est la nouvelle solution dans les cathodes de régénération.

Le dispositif est compact et facile à utiliser, et sur l'efficacité d'un peu différent des appareils complexes de marque dans le grand boîtier élégant. Il ne nécessite pas un ensemble de panneaux amovibles pour une variété de types de tubes cathodiques. Le résultat de la restauration est observée immédiatement sur l'écran du téléviseur. Pendant les années de fonctionnement, le circuit de l'appareil est bien développé, le coût est faible, de recueillir et de personnaliser il peut même être un amateur de radio. Pas de télévision ou moniteur ne fait pas mal pour la pratique à long terme de l' utilisation de l'instrument, mais, néanmoins, un avertissement: L'auteur est pas responsable des conséquences de l' utilisation de la méthode et le dispositif proposé.

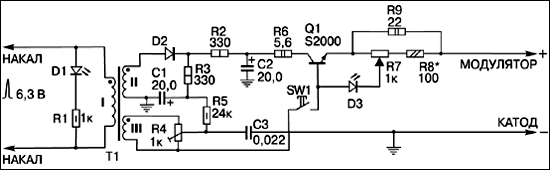

Diagramme schématique du dispositif représenté sur la figure 1. Le dispositif se compose d'une unité de puissance et un modulateur-limiteur. L'unité d'alimentation de l'appareil comprend des composants T1, D2, C1, C2. Redresseur D2 à travers la résistance de limitation de courant charge les condensateurs C1 et C2 à une tension de 400 ... 450 V. L'énergie du condensateur C2 est utilisé pour décharger dans le tube à rayons cathodiques par l'intermédiaire du modulateur d'étranglement Q1. réglage de la tension du modulateur limiteur est alimenté par le condensateur C1. limiteur de puissance indépendant vous permet d'enregistrer les caractéristiques de stabilité à la décharge du condensateur C2. Pour la modulation source de courant impulsions de retour utilisées transformateur T1 enroulement III. La profondeur de modulation résistance actuelle R4 est situé dans la plage de 40 ... 60%. Limite de courant à moins de 30 ... 800 mA fixé par la résistance R7. D3 rouge à LED est utilisée en tant que stabilisant et l'indicateur de tension de base. Résistances R8 régler le courant maximal dans le circuit de décharge. La résistance R6 restrictive, R9 - capteur de courant. Le transistor Q1 peut être appliqué tel BU508, S2000 ou similaire, mais sans résistance dans le baza- circuit d'émetteur. La puissance moyenne dissipée dans le transistor est faible, de sorte que vous pouvez faire sans le radiateur. Diode type D2 BYW54 ou toute impulsion avec une tension inverse de 600 V. Le transformateur T1 est enroulé sur un noyau de ferrite du filtre réseau électrique TV ou moniteur, la taille de base est pas critique en raison de la faible consommation d'énergie. Winding I contient 20 tours de 0,53 mm, l'enroulement II - 180 ... 200 tours de 0,12 mm, le III enroulement contient 30 tours du même fil.

Dispositif d'entraînement pour réparer le tube

Figure 1. Représentation schématique du dispositif

Structurellement, l'appareil est livré dans un boîtier en plastique compact. La borne positive de l'appareil et de ses fils de connexion aux bornes sont équipées de chauffage "crocodiles". La borne négative est idéalement prendre la forme de la sonde, qui est une aiguille métallique épaisse montée dans le corps du stylo. La même sonde est idéalement positionné bouton SW1.

Le fonctionnement est le suivant. broche d'alimentation est connecté avec le "crocodile" aux conclusions lueur travaux CRT TV. Connexion correcte est déterminée par la lueur de la D1 LED. Après quelques secondes, nécessaires pour charger le condensateur, le dispositif est prêt à être utilisé. La borne positive est reliée au modulateur (généralement commun), à une cathode négative restaurée. En réglant le bouton SW1 au moins refermable actuelle. résultat de régénération est vérifiée par rapport à la qualité de l'image sur l'écran après avoir débranché l'appareil à partir de la cathode. La figure 2 montre la forme du signal de sortie. Si vous voulez augmenter le courant de la résistance R7, allumer l'appareil à nouveau et vérifier le résultat. Ainsi, le courant augmente progressivement, le moins possible "traumatique" affecte toute cathodes kinéscope.

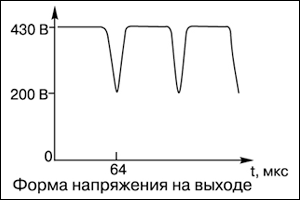

La forme du signal de sortie

Figure 2. Le signal de sortie

Dans certains modèles, la régénération peut tirer protection. Dans ce cas, le processus de la télévision et le redémarrage redémarrage peut être poursuivi. la pratique à long terme de l'utilisation de cet instrument a montré qu'il n'y avait pas de défauts dans les téléviseurs ne sont pas là. Si nécessaire, le déclenchement de tension tube de filament peut être simulé simplement en éteignant le téléviseur. L'inertie thermique de la cathode et l'énergie stockée dans le dispositif de condensateur, permettent la régénération de maintenir le mode désiré. Pour appliquer une tension négative qui est recommandé dans certaines procédures, vous avez juste besoin d'échanger le bouchon aux conclusions de kinéscope. Pour l'utilisation de l'appareil dans les téléviseurs à tube ou moniteurs qui ne disposent pas d'une intensité d'impulsion, le transformateur de ligne est nécessaire pour enrouler la bobine des temporaires supplémentaires 3 ... 5 tours et le connecter à la puissance de l'appareil terminal.

Attention!
Lorsque vous travaillez avec l'appareil ne pas oublier les consignes de sécurité!

Date de parution 22.03.2003gg.
