Une intéressante réparation de la technologie de balayage horizontal TV

contacter l' auteur

Comme souvent la question de Dépannage TDKS avec un comportement inadéquat du circuit (ne veulent pas allumer la télé, sur ordre ligne transistor linéarité violation scan, etc.) et la quantité d'énergie et de l'argent est gaspillé. Il sera montré comment utiliser l'équipement simple peut effectuer des essais dynamiques TDKS, OS, TPI et d'autres. Unités de télévision.

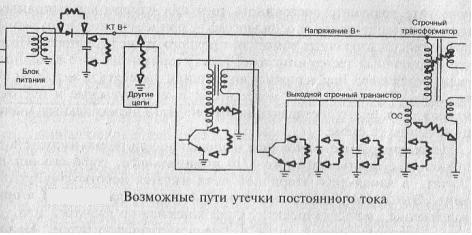

Les étages de sortie balayent en étroite collaboration avec BP et les circuits de protection, et un oscillateur maître et de l'avant-dernière étape. Souvent, la cause du défaut est déterminée OS, non. TDKS changement et continuer à chercher le défaut lorsque l'étage de sortie fonctionne correctement. Cela permet d'identifier rapidement l'essai dynamique.

Le principe du test repose sur le travail de balayage de ligne d'émulation. Dans la phase de sortie tension d'alimentation est alimenté dans environ dix petits nominal (+12). Pour l'émetteur et le collecteur du transistor de sortie sont connectées, respectivement, la source et le drain du transistor FET (BUZ90). A la porte du transistor sert 5-10V impulsions avec une fréquence d'amplitude 15,625Gts (soit deux fois plus pour les téléviseurs 100Hz) et la durée de la phase active de 26 ms et 38 ms passives. Dans le système d'exploitation et TDKS produit des amplitudes de courant et de tension inférieure à environ dix du fonctionnement de l'amplitude.

La pratique montre que ces tests ne pas interférer avec la conduite au début de la réparation, de ne pas perdre de temps pour tester les versions d'essai de défauts. Pour cela, il est commode d'assembler dispositif simple - charger Testori. La base du régime du générateur avec un rapport cyclique réglable et commutateur CMOS. Environ régime pourrait être:

Trois bornes (col, B +, GND)

Trois bornes (col, B +, GND)

Avec l'aide de ce testeur est déterminé par le courant moyen consommé par le balayage horizontal, et avec l'aide d'un oscilloscope contrôle la forme et la durée du CIO. Consommation de courant 20 à 50 mA, la durée de la COI 12-15mks et lisse (sans le "rough"), une forme de discours sur le circuit de l'étage de sortie et la déviation maintenabilité. Le moindre changement dans les règlements de la numérisation conduisent à des changements dans les paramètres ci-dessus.

Auto-autre à l'appareil, il est nécessaire de s'y habituer. Ensuite, il peut être appliqué plus largement. Par exemple, l'auteur utilise le dispositif pour déterminer le brochage de l'inconnu (ou pas de données) TDKS et TPI. En adaptant la contingence ( «gauche») pour remplacer le TDKS testeur dynamique originale juste un cadeau. Il peut être utilisé non seulement pour mesurer sept fois avant la première utilisation, mais aussi de déterminer rapidement comment le plus grand succès skaskadirovat d'enroulement.

Si vous connectez le testeur au châssis, d'assurer l'intégrité du transistor de ligne et redresseur B +.

Si tout va bien, et le "navire" testeur déroulement doit être connecté au testeur et re-shot TDKS produire dosage (consomme défectueux environ 10mA)

À la première utilisation du dispositif peut percer dans le diagnostic .Par exemple, si l'inter-échantillon, puis retiré TDKS normalisé actuel. Dans ce cas, le testeur alternativement fil commun connecté alternativement à tous les enroulements. Anode redresseur Test TDKS retiré Capacité de connexion 2200 pF sur 3-5kV entre la ventouse et la borne ABL. (Si TDKS dans le schéma ne ont pas besoin)

Ainsi, il est possible non seulement de déterminer l'état de fonctionnement, mais aussi la nature du défaut.

Toute bobine à haute Q peut être vérifié en le soumettant à une impulsion courte, puis sur chenilles évanouissements formé circuit de la bobine et il est leur propre capacité. décroissance rapide de parler de la fermeture de la boucle.

Si vous fournissez un tel régime dans le testeur, sa fonctionnalité est améliorée.

Toute bobine à haute Q peut être vérifié en le soumettant à une impulsion courte, puis sur chenilles évanouissements formé circuit de la bobine et il est leur propre capacité. décroissance rapide de parler de la fermeture de la boucle.

Les méthodes ci-dessus, vous pouvez vérifier tout convertisseur d'impulsions (BP, régulateurs d'impulsions et les contrôleurs). Et être intelligent, vous pouvez même vérifier dans les cas individuels kinéscope. Comme vous vous habituerez à l'unité étend son application.

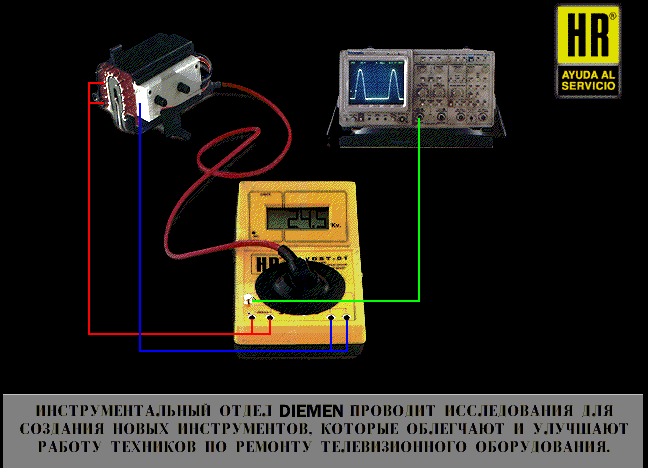

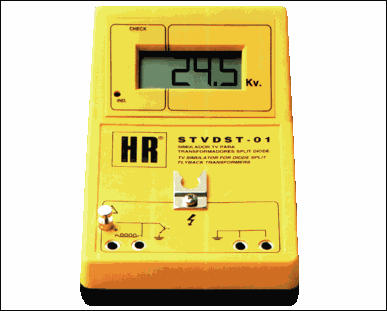

En conclusion, il convient de noter que le principe du testeur est utilisé dans le cabinet de l'appareil espagnol HR. Seul détecteur Espagnols sert régulièrement que la tension sur la ventouse et le dispositif de test sont TDKS précédente.

Dans la préparation des thèmes utilisés édition de "RÉPARATION TV numérique" PF Gavrilov, AJ Père Noël Moscou "Radioton" en 1999, ainsi que l' expérience personnelle.

Date de parution 02.03.2004g.
