Filtres pour les modems téléphoniques
Voir aussi: |

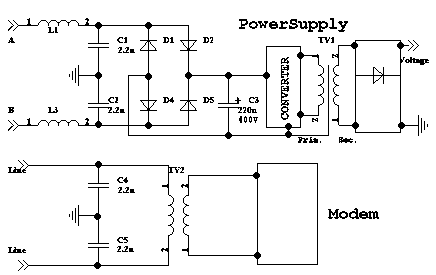

Il n'y a pas un secret qu'il ya 220V réseau d'interférence et ils sont peu susceptibles d'avoir un impact positif sur la qualité de la communication. Pour comprendre le processus de génération de bruit examinera la structure:
Avant que vous ne pensez si elle est nécessaire pour vous? Cela a prouvé être très utile pour ma ligne au moins le fait que pratiquement éliminer l'influence du réfrigérateur.
Explication du régime:
Condensateurs C1 IS2 éliminer les interférences RF ... mais seulement si l'ordinateur est connecté à la terre, mais cela n'arrive presque jamais, et il est extrêmement difficile à réaliser, si on le souhaite.
Capacitors C4 et C5 éliminer les interférences RF de sa propre alimentation au modem. Ce qu'ils ont ensuite ne se touchent pas - ils sont clairement hors de propos.
Interférence du réseau sont sur le chemin A (B) - C1 (C2) - le corps - C3 (C4) - Le couplage capacitif sur TV2 - modem. ainsi C1 et C2 apporter un grand tort et il doit en quelque sorte être pris en compte.
Cependant, il y a une deuxième façon de propagation du bruit: A (B) - D1-5 - TV1 (transformateur de puissance) - redresseurs - modem. Comme vous pouvez le voir, il provoque moins de mal, parce que n'a pas d'influence du circuit de signal et l'alimentation au modem, mais ne prennent pas en compte ne serait pas correct.

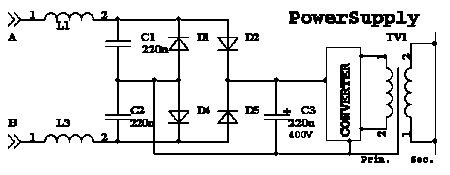

Un procédé de commande présenté dans la figure ci - dessous:
Ici C1 et C2 sont augmentés de deux ordres de grandeur, et non reliés au boîtier, et un pseudo - unité de puissance au sol. Cette option supprime l'amende et une autre mauvaise propriété alimentations pulsées - la génération d'interférences de forme complexe.
J'expliquer - comme diodes ouvrent seulement 30% de la période de commutation de temps, l'interférence du réseau 220V (et donc l'entrée du modem) ont la forme de paquets, et la durée de 3ms période de 100Hz. Il est parfaitement détecté des circuits non linéaires entrée circuit de modem parasite qui génère du bruit à une fréquence de 100Hz et un spectre très riche. Il me semble qu'il est préférable de communiquer sur elle ne sera pas. Donc - ce schéma de modification réduit quelque peu l'amplitude de l'interférence (puisque la capacité est beaucoup plus grand que l'original) et, plus important encore, élimine les packs d'effets. Il en résulte une composante de courant continu à une entrée du modem est facilement filtrés au cours du traitement.
Les condensateurs C1, C2 - pour une tension non inférieure à 400V et de bonne qualité (K73-16, K73-17).
S'il vous plaît garder à l'esprit que la même procédure exacte doit être fait avec le bloc d'alimentation du moniteur - sinon, ne démarre pas.
Certains régimes ne recommande pas de mettre deux et quatre condensateurs - en parallèle avec chaque diode. Ceci est une très mauvaise décision, parce interférence avec les "+" fils C3 entrer dans le réseau, ce qui est pas bon.
Auteur: Serj
Date de parution 20.05.2004gg.
