Câblage des différents dispositifs par le biais
imprimante (LPT)

port LPT de l'ordinateur utilisé pour contrôler l'imprimante. Il peut être utilisé avec succès pour contrôler la façon dont un dispositif.

Pour expliquer le fonctionnement d'un circuit de commande à l'aide de huit diodes électroluminescentes.

Comme on le sait port LPT a 25 broches. Dans ce schéma, tous les 25 broches est facultative. Il suffit d'utiliser les huit sorties pour contrôler les LED. schéma de connexion est illustré ci-dessous.

Câblage des différents appareils via le port d'imprimante (LPT)

2 D0
3 D1
4 D2
5 D3
6 D4
7 D5
8 D6
9 D7
Huit broches de commande

470 ohm. Les DEL doivent être utilisés avec une faible consommation de courant.

Un exemple de programme de contrôle, vous pouvez télécharger ici . Le programme se déroule dans le système MS-DOS. Il fonctionne de la même manière dans le code Borland Pascal 7.0 lors du déchargement dans le programme compilé.

lpt1_output du programme;

Utilise Dos;

Var
addr: mot;
données: octet;
e: integer;

commencer
addr: = MEMW [$ 0040: 0008 $];
Val (ParamStr (1), des données, e);
Port [addr]: = données;
Fin.

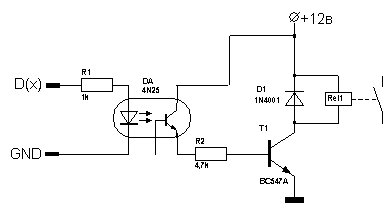

En plus de contrôler les LED peuvent être commandées et le relais électromagnétique après la connexion via le diagramme montrant ci-dessous.

Attention!

Lorsque des expériences imprudentes port LPT peut être endommagé, ce qui conduit au remplacement de la carte mère de l'ordinateur. Par conséquent, l' expérimentation, utilisez un ordinateur peu coûteux et être très prudent.

Date de parution 19.04.2003gg.
