SCHÉMA OPTOCOUPLEURS AVR Surge TENSION
L'auteur: Sergey Abramov
La proposition de tension régime d'alimentation du stabilisateur est différente de la manière décrite précédemment que la tension de réaction est organisée par optocoupleur. En raison de l'inertie de l'élément d'ampoule de l'optocoupleur OEP2 atteint une certaine hystérésis, nécessaire dans les circuits de rétroaction. Sans hystérésis se produira système de relaxation qui sera exprimé en un clin d'ampoule HL1, qui est dans le circuit de charge.
Considérer le fonctionnement du circuit représenté sur la figure 1. Au moment de la commutation de la tension de réseau tension sinusoïdale de limitation de la résistance R4 est amené à un VD1 pont de diodes. Sur la tension de charge est pas si grande résistance à l'optocoupleur, transistor VT1 est ouvert en déplaçant en provenance de la résistance R6. Le courant circulant à travers la résistance R5 et le transistor de charge VT1 ouvert capacité C1. Au moment où la tension atteint un niveau de claquage dynistor analogique recueilli détails sur VT2, VT3, R7, R8, le condensateur C1 est déchargé dans l'enroulement primaire du transformateur d'impulsion T1 primaire. À la suite de l'impulsion de l'enroulement secondaire ouvert VS1 triac. Capacité de charge de la vitesse du temps et des moyens et le temps d'ouverture du triac dépendent de la résistance R5 et le transistor de collecteur de la transition de résistance VT1.
Lors de la fermeture du transistor on réduit la tension aux bornes de la charge, ce qui se produit en raison de la diminution de la résistance de l'optocoupleur de la résistance. Le seuil auquel le solde vient réguler la résistance R2, qui est la tension de sortie du capteur.
Réglage consiste à régler la tension maximale en utilisant la résistance R5 aux fils déconnectés du potentiomètre R2 et photocoupleur U1.
Détails du transformateur T1 est enroulé sur un anneau de ferrite taille M2000NM K20h12h6. L'enroulement primaire est constitué de 100 tours et un secondaire de 60 tours de 0,15 mm de diamètre PEV1.

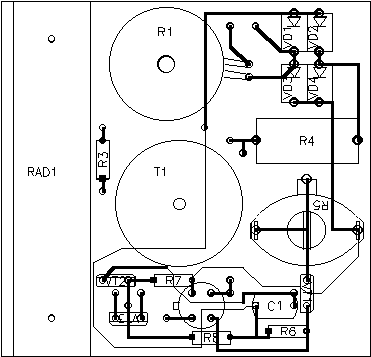

Le dispositif est monté sur un seul côté taille de PCB 70h70mm. représenté sur la Fig. 2.
Version imprimable
Auteur: Sergey Abramov, Orenburg
PS matériau est protégé.
