Les dernières inventions. NOUVEAUX TYPES DE MOTEURS || LES NOUVELLES INVENTIONS et modèles. NOUVEAUX TYPES DE MOTEURS

INSOLITE POUR HYDRAULIQUE générateurs d'électricité
Surmonter la résistance aux électromagnétique
par la force de pression

Publication Auteur: Alexander Zubkov

Laisser un commentaire

Regarder le travail de la pompe hydraulique avec la main conduire mon attention a été attirée sur le fait que le travail effectué assez «grand» (pardonnez mon ignorance de la terminologie) à faible coût énergétique. Donc, je suis venu avec l'idée de la création d' un entraînement hydraulique pour le générateur électrique (base: par la force de pression pour vaincre la résistance de l'inverse électromagnétique).

Entraînement hydraulique pour le générateur.

circuit fermé

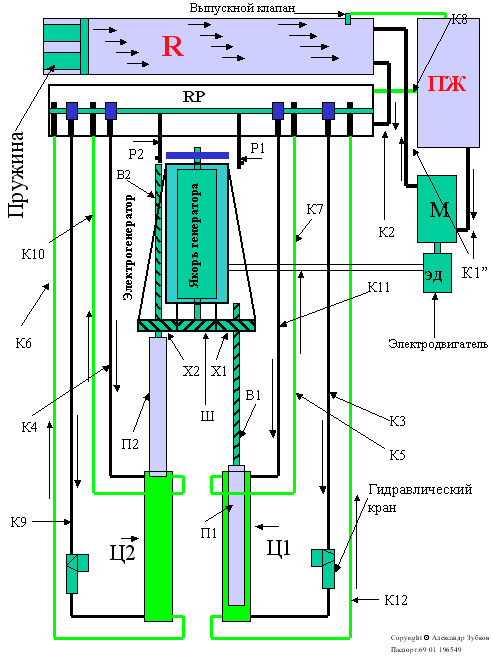

principe:
un récepteur de fluide liquide (R) , une pompe à huile (M) électrique (ED) à travers le canal (K1 ') est alimentée (huile hydraulique). Lors du pompage de ressort à fluide est comprimé, créant ainsi un volume de fluide sous pression. Un fluide sous pression à travers un canal (K2) est fourni au distributeur automatique (RP) avec l'arbre à cames avec cône poluoborotnymi robinets vannes.

Le circuit est prêt à lancer

Exécution:
Dans le distributeur automatique (RP) ouvre simultanément la soupape d'admission du cylindre hydraulique (TS1) dans le conduit (K3), la soupape d'admission du cylindre hydraulique (C2) dans le canal (K4), la soupape d'échappement du cylindre (TS1) dans le canal (K5) et une soupape d'échappement du cylindre hydraulique (C2) dans le canal (K6).

action:
Le piston (P1) du cylindre (TS1) qui sort du cylindre (TS1) , et met en avant l' arbre (B1). Val (B1) avançant vers l' avant crée une rotation circulaire de la roue à rochet (X1) (cliquet conception whirligig principe) et à travers l'engrenage (W), le générateur de courant continu auto-excitation crée une rotation circulaire de l'armature, le fluide à partir du cylindre (TS1), en libre d'un état de canal de pression (K7) entre le distributeur automatique et de là , à travers le canal (K8) dans le récepteur de liquide (RV). Un générateur produit un courant électrique, et fournit au moteur (ED) pompe beurré (M). pompe Grasses (M) alimenté par un moteur électrique (ED) délivre un fluide au récepteur (R). Le piston (P2) du cylindre (C2) dans le cylindre (C2) et entraîne l'arbre (B2). Val (B2) passant par le cliquet (X2) ne provoque sa rotation. Le liquide du cylindre (C2) à l'état libre de la pression à travers le canal (K6) est fourni au distributeur automatique et à partir de là à travers le canal (K8) dans le réservoir de liquide (RV). Val (B1) en passant par le cliquet (X1), vient en butée contre le levier (P1) et porte un arbre à cames en position 2, comprenant: ferme simultanément la soupape d'admission du cylindre (TS1) dans le conduit (K3), la soupape d'échappement du cylindre (TS1) en le canal (K7), la soupape d'admission du cylindre (C2) dans le canal (K4), la soupape d'échappement du cylindre (C2) dans le canal (K6) ouvre simultanément la soupape d'admission du cylindre (C2) dans le canal (K9), la soupape d'échappement du cylindre (C2) canaux (k10), la soupape d'admission du cylindre (TS1) un canal (K11), la soupape d'échappement du cylindre (TS1) un canal (K12).
Action réalisée.
