Fédération de Russie Patent RU2117882

AVTOGELIOUSTANOVKA

AVTOGELIOUSTANOVKA

Nom de l'inventeur:. Kuzmenko VV; Dolik YS
Le nom du titulaire du brevet: Stavropol Académie agricole État
Adresse de correspondance:
Date de début du brevet: 06.03.1995

Avtogelioustanovka conçu pour l'utilisation de l'énergie solaire. Avtogelioustanovka Capteur solaire comprenant un tube récepteur (1) avec un réflecteur (11) et le mécanisme de leur orientation par rapport au soleil avec l'actionneur. le mécanisme d'orientation comprend une roue à cliquet (17), une spirale (20) et cylindrique (19) du ressort, fixe (15) et mobile (16) se bloque. Toutes les parties et les pièces en mouvement en azimut et zénith sont montés sur le support (4), avec un contrepoids (36). L'actionneur comprend un récipient (23) avec un drain (24) et une pince (25) est drainant. Récipient (23) est agencé de manière à le remplir avec un liquide provenant d'un réservoir fixe (29) d'une buse calibrée (30) et la coupelle de mesure (31). Récipient (23) est suspendu à un câble (22) enroulé et fixé à un axe de support de poulie (4). L'invention permet d'augmenter l'efficacité de l'énergie solaire en ciblant automatiquement ses nœuds.

DESCRIPTION DE L'INVENTION

L'invention concerne l' ingénierie solaire, en particulier, les centrales solaires et peut être utilisé dans tous les secteurs de l'économie où les conditions climatiques , il est la faisabilité économique de l' utilisation de l' énergie solaire au moyen de capteurs solaires stationnaires.

Nous savons que beaucoup de grandes installations solaires, contenant collecteur solaire (récepteur) avec un réflecteur, en se concentrant sur l'énergie de rayonnement du récepteur du soleil, la tuyauterie, des vannes, des condenseurs, des échangeurs de chaleur et d' autres composants qui fournissent une certaine forme d'utilisation converti l' énergie solaire thermique (SU, URSS N 1456715, Cl F 24 J 2/08 ;. 1456716, classe F 24 J 2/10 ;. 1474398, classe F 24 J 2/42 ;. 1474399, classe F 24 J 2/42) ..

Tous les analogues connus sont caractérisés par un manque d'unités pour permettre l'orientation de l'installation sur le disque solaire, ou de fournir une orientation d'un moteur, le flux d'énergie irremplaçable et un dispositif complexe.

Le prototype de l'invention peut être centrale solaire de puissance, comprenant positionné sur les récepteurs de tubes de cadre d'énergie rayonnante avec des réflecteurs plats formés par une bande flexible, couverts avec les récepteurs de charge et autre enveloppe et les tiges de soutien, et l'orientation de ce système, le soleil est prévu dans la direction du zénith, changer la position du cadre par rapport le châssis de support solaire (éd. St. URSS N 1474396, Cl. F 24 J 2/38, 06/02).

Les principaux inconvénients sont l'utilisation d'une énergie irremplaçable d'entraînement prototype, fournissant une orientation seulement dans la direction du zénith et la complexité de l'unité d'entraînement, ce qui est la raison pour laquelle seulement déclarée, mais ne définit pas, même pas identifié le principe des réactions d'appui.

Le but de l'invention est d'améliorer l'efficacité du système solaire thermique par l' orientation automatique de ses nœuds au soleil sans l'utilisation de l' énergie irremplaçable.

Cet objectif est réalisé en utilisant la précision augmente ou diminue la cargaison liquide et cliquet spirale et ressorts hélicoïdaux.

AVTOGELIOUSTANOVKA

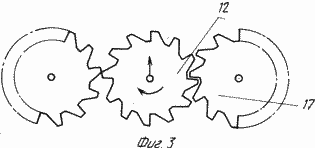

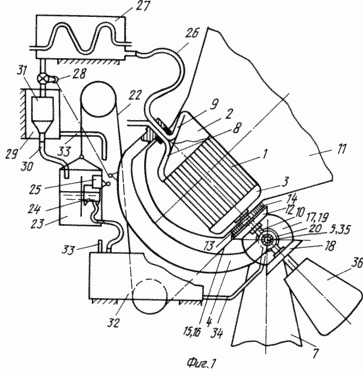

La figure 1 montre un schéma de la forme de profil avtogelioustanovki avec des coupes partielles dans le plan de profil; Fig. 2 - section verticale schéma du mécanisme à cliquet; Fig. 3 - plan d'engagement de principe pour le cliquet.

Proposée avtogelioustanovka Capteur solaire comprenant un cylindre 1 des récepteurs communiquant avec le réservoir supérieur 2 et le réservoir inférieur 3 est fixé de manière solidaire dans le support 4. Le support 4 la tête inférieure a 5 (normale au plan de la figure 1), axe de rotation dans des paliers 6, 7 racks.

Dans le cylindre ligne axiale de récepteurs disposés les uns conduites d'eau chaude 8, 9 et une paire d'eau froide 10, qui tourne par rapport au réflecteur 11 (représenté en traits mixtes) et un engrenage à crémaillère 12. Entre le réflecteur 11 et la roue à cliquet 12 du ressort hélicoïdal 13 est fixé à l'extrémité intérieure du tuyau 10, et l'extrémité extérieure de la coque 14 du réflecteur 11. carter de soufflante 14 présente une butée 15 repose contre le mobile (rétractable) arrêt 16, situé sur la roue à rochet 12 et ayant un double, espacés à 180 ° pour 12 engrenages cercle.

Le pignon 12 fait partie d'un engagement du cliquet spécial avec les roues à rochet 17, identiques mais disposés de façon opposée les unes aux autres. L'engrenage libre 18 sert à répartir les efforts dans le mécanisme à cliquet. Les roues 17 ne tournent pas, mais peuvent coulisser dans la direction axiale des logements de palier 6 et les pignons 12, 18, 19. L'axe des ressorts à boudin 5 est relié aux extrémités intérieures des ressorts à boudin 20, dont les extrémités extérieures desquelles sont fixés sur les boîtiers de palier 6, et est positionné sur le sol le long de la ligne est-ouest, avec une moitié de son creux (ouest, sur la figure. 1), et l'autre moitié doit être solidement planté poulie 21, qui est fixé et enroulé un câble 22, une capacité de rétention de 23 ans, ayant un drain flottant 24 et le dispositif de retenue 25.

tuyau à vapeur isolé 9 est relié à un tuyau flexible 26 à un échangeur de chaleur 27 où le condensat refroidi passe à travers la vanne 28 vers le réservoir 29 avec une buse calibrée 30 comportant une coupelle de réception 31 capacité nominale. Réservoir d'eau froide 32 est reliée au réservoir 29, le conduit 33 et la partie creuse de l'axe 5 - le conduit 34 à travers un presse-étoupe 35.

La partie mobile de l'appareil, sur la base de 5 axes, équilibré par un contrepoids 36. Le coin 37, situé sur le stand de l'Est 7, est utilisé pour intégrer la butée 16 sur l'engrenage 12.

Offerts avtogelioustanovka fonctionne comme suit. Dans la matinée, les récepteurs de lever le cylindre 1 est disposé verticalement, le réflecteur 11 est dirigé vers l'est, la capacité 23 est dans la position supérieure dans l'échangeur de chaleur 27, il est condensat accumulé dans la deuxième moitié de la journée précédente. L'opérateur ouvre la vanne 28 et le condensat commence à circuler à travers le tuyau 30 dans le récipient 23, le remplissage de la tasse à mesurer 31 progressivement pour créer un flux constant de la pression, parce que, après le remplissage de la tasse à mesurer 31, l'excès de fluide à travers la ligne 33 circule dans le réservoir fixe 32 Capacité 23 progressivement plus lourd d'entrer ce liquide et perturbe l'équilibre du système, en commençant à incliner la partie mobile de l'appareil dans le plan longitudinal passant par l'apogée du soleil. Dans ce cas, les rayons du soleil levant est toujours perpendiculaire au récepteur demi-cylindre 1. En même temps, l'engrenage 12, obkatyvayas ET la roue 17 (et en poussant la roue ouest 17) fait tourner le réflecteur 11 dans la direction azimutale, tout en maintenant l'accent sur le disque solaire.

Le système est conçu de telle sorte que, lorsque le point de support apogée 4 et le conteneur 23 soleil atteint la position d'extrémité à laquelle elles se trouve l'armature ferme la vanne 28 et comporte un drain 24, est apparu à cet instant dans le verrou 25, car il pop-up que le remplissage du réservoir.

En raison de ces commutation commence libération progressive du liquide du récipient 23 fusion dans un réservoir 32 et le mouvement du support 4 à la position initiale inverse en raison du déroulement des ressorts hélicoïdaux 20. Cette vitesse 12 est entraîné autour de l'ouest roue des déjà 17, poussant la roue à l'est, à savoir engrenage 12 continue à tourner dans le sens des aiguilles d'une montre en vue de dessus, sans interrompre l'orientation azimutale du réflecteur 11 dans le soleil couchant, mais pas tourner le réflecteur 11 à l'ouest. Cette cale 37 enfin noyer arrêt 16 sur l'engrenage 12, arrêt 15 sur la coque 14 du réflecteur 11, disponible à partir du printemps 13 et le réflecteur 11 revient à la position initiale t. E. va déployer à l'est, se terminant le cycle quotidien de la plante. Drainant 24 pendant un arrêt du palier vers le fond du récipient 23.

Dans la matinée, ce qui entraîne dans le réservoir 2 la vapeur d'eau pénètre dans l'échangeur de chaleur 27, en ajoutant à un système de chargement de récipient de condensat 23. Dans l'après-midi, le condensât passe à la réserve pour assurer le cycle de travail suivant.

Depuis situé plus bas sur l'horizon, le soleil donne une petite quantité d'énergie rayonnante, l'ajustement périodique du mouvement zénithal des récepteurs 1 cylindre avec réflecteur 11, en fonction de la variation de la position de l'angle du soleil au zénith dessus de l'horizontale peut être faite au détriment de la violation cylindres récepteurs verticaux 1 du cycle de jour de l'heure de début, de prendre stricte position verticale, par exemple, que pour les périodes de printemps et l'équinoxe d'automne.

Pour une direction d'azimut plus précis du soleil réflecteur 11 est sélectionné caractéristiques de la zone de travail les plus appropriés des ressorts hélicoïdaux 20, mais aussi prendre en compte la possibilité d'utiliser un engagement à cliquet avec le rayon variable de la roue motrice 12.

Contrairement à l'art antérieur proposé avtogelioustanovka contient cliquet variable du fluide charge entraînée par ressort et fournit une orientation constante au soleil récepteurs demi-cylindre énergie solaire et les récepteurs par rapport au cylindre rotatif réflecteur Hub soleil.

L'application de cette invention va augmenter de manière significative l'efficacité des centrales solaires utilisant un liquide, en particulier l'eau comme fluide d'exploitation, grâce à une orientation plus précise du réflecteur et les récepteurs au soleil sans les frais d'énergie non renouvelable.

REVENDICATIONS

Avtogelioustanovka, contenant disposé sur les récepteurs racks de base cylindre réflecteur et le mécanisme de leur orientation vers le soleil avec un entraînement, caractérisé en ce que le mécanisme d'orientation comprend une roue à rochet, spirale, ressorts hélicoïdaux, les butées fixes et mobiles, tout zénithal et azimutal pièces mobiles et les pièces sont montées le support d'un contrepoids, et l'actionneur comprend un récipient muni d'un dispositif de retenue de vidange et vidange disposé à son remplissage de liquide du réservoir à partir d'une buse fixe et une coupelle de mesure calibré et suspendu à un câble, enroulé et fixé à l'axe desdits supports de poulie.
