Fédération de Russie Patent RU2249721

éoliennes

éoliennes

Nom de l'inventeur: Cherednichenko Sergey
Le nom du titulaire du brevet: Cherednichenko Sergey
Adresse pour la correspondance: 357600, Territoire de Stavropol, Essentuki, st. Oktyabrskaya, 440, kv.14, SV Cherednichenko
Date de début du brevet: 25.09.2003

L'invention concerne l'énergie éolienne et peut être utilisé dans la construction de nouvelles installations industrielles pour les usines de transformation du poisson pour les entreprises agricoles sur le territoire de complexes hospitaliers. Le résultat technique est d'augmenter le coefficient de performance (COP) et l'expansion de l'utilisation des parcs éoliens avec des éoliennes sur de petites parcelles, qui ne dépendent pas de la force des courants de vent qui traversent la région. Les éoliennes et un ventilateur sont combinés en un seul ensemble, les plaçant dans une rangée sur la base, et dans lequel le ventilateur éoliennes conduits interconnectés. Air équipé de brides pour le raccordement avec des conduits d'air, fortifiés entre les éoliennes, sont de forme rectangulaire et entre l'éolienne et le ventilateur - conique. Tambour vent roue éolienne a courbé des lames qui sont attachés aux porteurs et les porteurs sont reliés à une hélice à axe horizontal. Un arbre horizontal monté sur des paliers, relié d'un côté au générateur et de l'autre - avec couplage (couplage de fluide), une poulie qui est reliée par un moteur à poulie d'entraînement par courroie. Roue de vent disposé dans le boîtier cylindrique, est décalé par rapport au centre de masse du côté de la sortie d'air, et des fentes formées dans la partie supérieure du boîtier, avec ses parois d'extrémité ont des trous dans la partie centrale. Parc éolien est équipé d'un distributeur, et le blocage du démarrage du réseau électrique, mais elle a aussi des instruments de mesure et de contrôle.

DESCRIPTION DE L'INVENTION

L'invention concerne l' énergie éolienne et peut être utilisé pour produire de l' électricité, mais aussi comme un lecteur à l'équipement nécessaire.

Connu usine de l'énergie éolienne, dans lequel l'éolienne (brevet №2095623) est constitué d'une roue tambour du vent avec des lames incurvées fixées sur un axe horizontal. la roue éolienne est placé dans un boîtier cylindrique avec des parois d'extrémité ayant des parties supérieure et inférieure et les fentes de chaque côté, qui sont fixés de manière pivotante le bouclier de chute si nécessaire. D'une part, sur un axe horizontal et le dispositif de freinage est renforcé par un couplage (couplage fluide) et l'autre côté est relié à un arbre horizontal au moyen des moitiés d'accouplement avec un générateur. Couplage (couplage de fluide) est relié par l'intermédiaire d'un entraînement par courroie du moteur. L'arbre horizontal, un boîtier cylindrique, un générateur et un moteur fixé à la structure de support. Turbine éolienne est équipée d'un ballast et une régulation automatique du débit d'air. Par ailleurs, on sait que l'on a finalement offrir une roue de ventilateur comprenant un tambour à lames fixes sur un arbre horizontal monté sur des paliers. Roue de tambour est placé dans un boîtier cylindrique avec une entrée d'air et des orifices de sortie des masses d'air (diffuseur). Le boîtier est monté sur la structure de support. Il a renforcé et le moteur électrique, qui est relié à l'arbre de roue de tambour (Les informations obtenues à partir de la publicité publier équipement industriel: "Ventilation, approvisionnement en eau, la fourniture de chaleur", page 8, en 2002, la maison d'édition Adresse: Russie, 109428 Moscou, Riazan prospectus 8a.

À l'heure actuelle, il est nécessaire d'étendre l'utilisation des sites de parcs éoliens avec des éoliennes, qui sont situés plus près les uns des autres dans de petites zones, qui ne dépendent pas de la force des courants de vent, qui sont dans la région.

La mise en œuvre d'un tel résultat technique peut être atteint que si la fabrication de dispositifs éoliens, la création d'une opération du parc éolien dans lequel il serait possible à la même vitesse de mouvement des pales d'une éolienne, quelle que soit la vitesse du vent dans la région. Parc éolien, qui est composé de deux ou plusieurs éoliennes, il peut être utilisé pour démarrer la position de fonctionnement en tant que fourniture d'énergie centralisée et le groupe électrogène diesel. Éolien peut être utilisé sur des installations industrielles nouvellement construites, les usines de transformation du poisson pour les entreprises agricoles, le logement et les services communaux, sur le territoire de complexes hospitaliers.

L'essence de la proposition est que le complexe du parc éolien constitué d'éoliennes, dont chacun comprend un tambour roue éolienne à pales, fortifiée aux porteurs, tandis que les supports sont reliés à un arbre horizontal. roue du vent est placé dans un boîtier cylindrique avec des parois d'extrémité constitués de deux parties - un haut et en bas, avec des ouvertures dans sa partie supérieure. L'arbre horizontal de chaque hélice disposé dans le boîtier décalé du centre en direction de la sortie des masses d'air. Les parois d'extrémité du boîtier sont disposées des ouvertures. L'arbre horizontal est monté sur des roulements, dont l'une des extrémités est reliée par l'intermédiaire d'un demi-accouplements électriques avec et à l'autre extrémité d'accouplement de celui-ci est renforcé (couplage fluide). L'articulation se compose d'une poulie à gorge d'une transmission à courroie et le palier à douille et en tant que tambour cylindrique avec des fenêtres, dans lequel les bornes de connexion sont disposées librement et la paroi du tambour à la partie de manchon renforcé du trou de palier d'extrémité. La paroi intérieure du manchon est fixée sur l'arbre d'hélice et le tambour cylindrique comporte une rainure de poulie. En outre, le boîtier est fixé au carter de poulie portant sur les roulements. Eolienne munie d'une poulie sur l'arbre du moteur, qui est relié par un accouplement à entraînement par courroie. Le boîtier cylindrique, un moteur électrique, le générateur et le vent roue fixée à la structure de support d'une turbine éolienne. En outre, éolien comprend un ventilateur, qui se compose d'un tambour à lames roues renforcées sur un axe horizontal disposé dans un boîtier cylindrique avec un orifice d'aspiration et l'ouverture de sortie pour la masse d'air (diffuseur). L'arbre horizontal est monté sur des paliers et couplés par l'intermédiaire d'une poulie et une transmission à courroie avec un moteur électrique. Une roue enveloppe du tambour et un moteur monté sur la structure porteuse. Ventilateur, les éoliennes sont installées et fixées à la base en parallèle à l'autre, la fente du premier boîtier de turbine d'une part est reliée à une fente d'une autre turbine éolienne par l'intermédiaire d'un conduit, et une fente de l'autre côté est relié à un trou pour la sortie des masses d'air (diffuseurs) du ventilateur par l'intermédiaire d'un conduit . Parc éolien est équipé d'un distributeur de départ et du système électrique, mais dispose également d'un système de blocage avec une ligne des générateurs éoliens tronc d'approvisionnement. Parc éolien est équipé d'un dispositif de mesure et des instruments de contrôle.

éoliennes

éoliennes
éoliennes

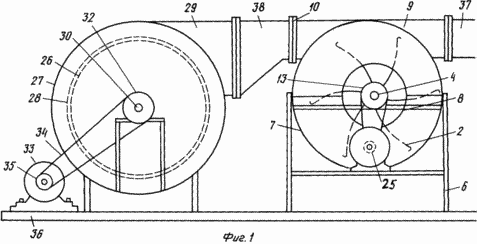

L'essence de l'invention est illustré dans les dessins, où la figure 1 montre une ferme éolienne qui comprend des éoliennes et d'un ventilateur monté sur le fond (vue de côté). La figure 2 montre une ferme éolienne qui comprend des éoliennes et d'un ventilateur monté sur la base (vue de dessus). La figure 3 montre les pales d'une éolienne, fortifiés aux porteurs (vue de côté). La figure 4 montre la poulie avec roulements renforcés dans le nid et le bouchon (vue de côté) d'étanchéité. La figure 5 montre un tambour cylindrique avec les fenêtres montées sur l'arbre d'hélice (une vue de côté). La figure 6 montre le froid de liaison (vue de face). La figure 7 représente un schéma synoptique d'une des lignes électriques externes et des lignes électriques provenant des générateurs éoliens, mais aussi démarrer et arrêter le moteur du ventilateur.

L'appareil comprend un parc éolien de turbines éoliennes, dont chacune comprend une roue tambour du vent (1), (1, 2) avec des lames incurvées (2), renforcés par les porteurs (3) (3), les porteurs relié à l'arbre horizontal (4). roue éolienne (1) monté sur paliers (5) fixés à la structure porteuse (6). roue éolienne (1) est disposé dans le boîtier cylindrique (7) étant constituée de deux parties - les parois d'extrémité supérieure et inférieure, et avec, qui sont situés dans le trou central (8). La partie supérieure du boîtier disposé fentes (9) brides meublées (10) dirigés dans l'un et l'autre côté. L'arbre horizontal (4) à une extrémité de celle-ci est reliée par les moitiés d'accouplement (11) avec un générateur électrique (12). A l'autre extrémité de l'arbre horizontal (4) monté de couplage (couplage fluide) (13) 4. Le couplage comprend une poulie (14) avec des rainures (15) et une douille (16) pour les paliers (17) fixés à sa paroi d'extrémité. En outre, le coupleur (13) comprend un tambour cylindrique (18), 5, avec des fenêtres (19), dans lequel les plots de liaison sont disposés librement (20), 6. Cependant, le manchon (21) fixé à la paroi du tambour (18) d'extrémité est reliée à des paliers (17), dans lequel la paroi intérieure du manchon (21) fixé à l'arbre d'hélice (4). Le même tambour cylindrique (18) situé dans la rainure (22) de la poulie (14). Sur le corps de poulie (14) est renforcée par le capuchon d'étanchéité (23). La cavité entre les roulements à billes remplis de lubrifiants visqueux, tels Nigrol. la turbine éolienne est équipée d'un moteur renforcé sur l'arbre de poulie (25). La poulie (14) associée à la poulie d'accouplement (25) par l'intermédiaire d'une transmission à courroie. De plus, Parc éolien comprend un ventilateur, constitué d'un tambour cylindrique (26) avec des lames disposées dans un boîtier cylindrique (27) avec une ouverture d'aspiration (28) et l'ouverture de sortie pour la masse d'air (cône) (29). Un tambour cylindrique (26) monté sur un arbre horizontal (30) qui est disposé sur les paliers (31), l'arbre (30) est relié à une poulie (32). L'arbre horizontal (30) est intégré à l'arbre de moteur (33) par l'intermédiaire d'une transmission à courroie (34) de la poulie (32) et poulie (35) située sur le moteur. Les éoliennes et d'un ventilateur monté sur la base (36) et combinés les uns avec les autres, avec des fentes (9) des éoliennes sont reliées par des brides (10) des conduits (37) qui ont une forme rectangulaire. En outre, une fente d'éoliennes reliée à l'ouverture de sortie du ventilateur pour la masse d'air (cône) (29) par des brides (10) conduit (38) qui a une forme conique. Cependant, dans le conduit (38), régler la soupape d'écoulement d'air (39). Il est également le bord de la rigidité de la gaine. Parc éolien est équipé d'un distributeur de départ et de contrôle, et dispose d'un système de blocage et un tronc avec une ligne d'alimentation des générateurs éoliens. Parc éolien est équipé d'un dispositif de mesure et des instruments de contrôle.

Éolien est utilisé comme suit. Déterminer l'emplacement d'installation de parcs éoliens et la sécurisation de la base, vous le connecter à l'alimentation électrique à partir des sources centralisées d'énergie (lignes électriques) ou à partir d'un générateur diesel. Lors du démarrage éolien est inclus dans l'état de fonctionnement du ventilateur. Dans le même temps , appuyez sur la "START", 7, et la phase d'alimentation électrique conducteur L 1 traverse la température du relais RT, la bobine K, à travers les contacts fermés (à ce stade) bouton, où la rencontre avec la phase d'alimentation conducteur L "Start" 3, est créé dans la bobine au champ magnétique sous l'effet duquel le noyau est tiré en même temps que contact mobile de puissance K, par suite de ces contacts sont fermés en même temps que les broches de verrouillage BC, inclus avec le moteur (33). Moteur couplé à la roue de tambour (26), il se dévide, à l'intérieur de la roue de la force centrifuge est créée qui attire la masse d'air à travers l'orifice d'aspiration (22) et les pousse à travers l'ouverture de diffuseur (29).

Avec ce conduit de pointe de masse d'air (38) à travers la fente (9) pour les lames (2) hélice (1) la création d'une force de rotation. Ces masses d'air se précipitent à l'autre par le vent fente de carter de turbine (7) et à travers le conduit d'air (37). Pendant ce temps, la roue éolienne (1) tourne et transmet sa force à travers un arbre horizontal (4) du générateur électrique (12), qui génère de l'électricité. des moteurs électriques (24) sont incorporés pour créer une vitesse de rotation désirée prédéterminée du générateur électrique (12). Le moteur électrique, tournant et en créant les efforts à travers une poulie d'entraînement de courroie (14) tourne autour de son axe horizontal (4). Lors de la rotation de la poulie (14) remplie d'un matériau lubrifiant visqueux par l'intermédiaire de paliers lisses (21) crée plus d'accélération arbre de rotation horizontal (4). Alors que positionné librement dans les fenêtres (19) des plages de connexion (20) en raison des forces centrifuges engendrées pendant la rotation est déplacé par la fenêtre et relié à une de ses parois avec la paroi de la fente (22), améliorant ainsi le composé de couplage souple (13) supplémentaire un arbre d'hélice, de sorte que le mouvement de rotation est accéléré à la vitesse de la génératrice souhaitée (12). Pendant le fonctionnement de la turbine éolienne à l'intérieur de l'hélice du tambour (1) crée une force centrifuge, grâce à quoi la masse d'air aspirée dans le trou (8), puis évacué à travers les lames courbes (2) à travers la fente (9) dans la direction de sortie des masses d'air, ce qui augmente leur vitesse en passant par le conduit (33) d'une turbine à l'autre. Après le déroulement des générateurs à la vitesse requise est effectuée en bloquant les systèmes d'alimentation. Désactivé lorsque cette énergie de la ligne d'alimentation ou des générateurs diesel (1P), 7, et est inclus dans cette énergie de l'utilisation de la ligne générée par les générateurs éoliens (2P), y compris sur les moteurs de ventilateur et d'éoliennes, qui a immédiatement mis à leur travail. Lorsque le générateur de vitesse de rotation au-delà des valeurs nécessaires, le moteur électrique (24) ou un moteur électrique (33) du ventilateur est mis hors tension.

REVENDICATIONS

1. Windmill stations comprenant des éoliennes, dont chacune se compose de la roue du vent avec des lames incurvées fixées à un arbre horizontal disposé dans un boîtier cylindrique avec des parois d'extrémité, constitués de deux parties - un haut et en bas, avec les fentes, avec une extrémité axe horizontal renforcé couplage (couplage fluide), une poulie qui est reliée par l'intermédiaire d'un entraînement à courroie avec une poulie du moteur et à l'autre extrémité de l'arbre horizontal est couplé par l'intermédiaire des moitiés d'accouplement avec un générateur monté sur la structure de support et pourvu d'une jonction et de la ligne de départ, dans lequel le vent les moteurs, mais aussi ventilateur attaché base sont combinés ensemble, dans lequel la fente du premier boîtier de turbine d'une seule main est relié à une fente de la seconde turbine par l'intermédiaire d'un conduit, et une fente de l'autre côté est relié à un trou pour la sortie de l'air des masses (diffuseur) ventilateur et par l'intermédiaire du conduit, l'axe horizontal de chaque turbine est déplacé dans un boîtier cylindrique à partir du centre vers la sortie des masses d'air.

2. Le parc éolien selon la revendication 1, dans lequel les lames incurvées de la roue éolienne montée sur les supports et les supports sont reliés à l'arbre de la turbine.

3. Le parc éolien selon la revendication 1, caractérisé en ce que la rainure de logement formée dans la partie supérieure de celle-ci.

4. Le parc éolien selon la revendication 1, caractérisé en ce que la paroi du boîtier d'extrémité est une ouverture.

5. Le parc éolien selon la revendication 1, caractérisé en ce que le système d'alimentation est équipé d'appareils de mesure, de contrôle et dispose d'un système de blocage avec une puissance de ligne principale de la ferme éolienne.

Version imprimable
Date de publication 31.01.2007gg
