L'invention se rapporte au vent ingénierie électrique, à savoir un dispositif qui convertit l'énergie du flux d'air en un mouvement rotatif transmis au générateur. Le résultat technique consiste à augmenter le rendement du convertisseur et la puissance fournie par le fait que l'énergie d'écoulement d'air d'inverseur comprenant des roues d'un grand diamètre, des pales de rotor, un axe central, des paliers et des supports selon l'invention comprend en outre un grand pignon mobile petite centrale étoilées pignon fixe engrenages et d'entraînement à chaîne et des roues, dans lequel, à la fin des axes de lames disposées rigidement montés sur un axe central.

DESCRIPTION DE L'INVENTION

L'invention se rapporte au vent ingénierie électrique, à savoir un dispositif qui convertit l'énergie du flux d'air en un mouvement rotatif transmis au générateur.

énergie Connu convertisseur de débit d'air (de la centrale éolienne) contenant des roues de grand diamètre, les lames (hélices), un axe central (arbre), les paliers et l'appui (voir., Par exemple, RU 2107836 C1, cl. Le F 03 D 5/00, 27.03. 1998 1), les caractéristiques essentielles adoptées pour l'analogue le plus proche de l'invention (prototype).

Les inconvénients sont le convertisseur d'énergie et une faible efficacité en raison de la faible efficacité de conversion des hélices de l'énergie éolienne, une petite centrale électrique.

Le résultat technique consiste à augmenter le rendement du convertisseur et la puissance fournie par le fait que l'énergie d'écoulement d'air d'inverseur comprenant des roues d'un grand diamètre, des pales de rotor, un axe central, des paliers et des supports selon l'invention comprend en outre un grand pignon mobile petite centrale étoilées pignon fixe engrenages et d'entraînement à chaîne et des roues, dans lequel, à la fin des axes de lames disposées rigidement montés sur un axe central.

Au niveau des axes d'extrémité des pales, à l'extérieur du disque, de manière rigide renforcée engrenage en forme d'étoile reliée au moyen d'une transmission à chaîne à engrenages stellaires situées sur les grandes roues dentées mobiles.

Grand pignon mobile en prise avec une petite roue dentée centrale fixe.

Grand engins mobiles alors que les disques rotatifs courent autour d'un petit engrenage central fixe la moitié de sa circonférence et avec l'aide d'engrenages d'étoile et la transmission de la chaîne ont automatiquement une lame à un angle d'attaque optimal pour le flux d'air venant en sens inverse.

ÉNERGIE CONVERTISSEUR AIR FLOW

La figure 1 représente une énergie d'écoulement d'air du transducteur, la forme générale

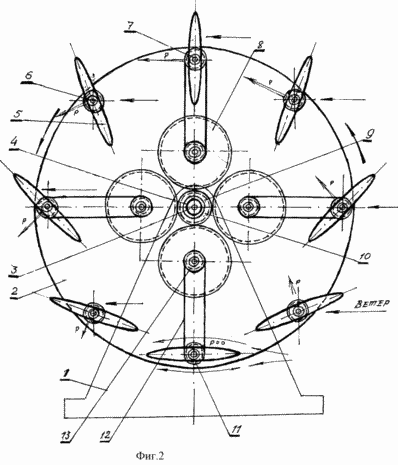

2 - conduire le flux d'énergie, vue de face

Convertisseur d'énergie d'écoulement d'air comporte deux roues de grand diamètre, sont fixés rigidement à un axe central des disques mobiles 3. Entre les deux lames sont situés à 5 ayant une extrémité d'axes 6, 7 pouvant tourner dans des paliers disposés dans des ouvertures dans les disques 2. Dans les essieux d'extrémité 6 fixée de façon rigide étoilées dentée 11 situé sur le disque latéral extérieur 2. le grand pignon 8 qui engrène avec un petit pignon central fixe 9 associé de manière rigide au moyeu 10. l'axe central 3 est en rotation dans des paliers 4 placés dans des douilles 10 fixées de manière coulissante les disques 2 de l'extérieur, dans la partie supérieure du support 1. Ces deux pôles 1 seulement. Sur les grands engins mobiles 8 d'engrenage en forme d'étoile fermement renforcé 13 au moyen d'une transmission à chaîne 12 interconnectés avec un engrenage en forme d'étoile 11 au niveau des axes d'extrémité 6 lames 5. Grand engrenage mobile 8 a un diamètre deux fois celle du petit engrenage central fixe 9, et lors de la rotation des disques 2 course autour ce petit pignon fixe 9 de la moitié de sa circonférence, et au moyen d'une transmission de rotation des pales 5 de la chaîne d'entraînement 12/11/13, après les avoir automatiquement à chaque fois une certaine rotation, l'angle d'attaque optimum au flux d'air venant en sens inverse. Lame droite 5, de sorte que le flux d'air entrant qui agit sur le même plan tout au long.

Aux extrémités de l'axe central 3 mobile sur les supports latéraux extérieurs sont fixés de manière rigide une poulie 14 qui, au moyen de courroies en V 15 transmettent le mouvement de rotation de l'axe central de la poulie 3 sur le générateur 16 de courant électrique.

Convertisseur d'énergie d'écoulement d'air fonctionne comme suit.

Airflow frappe frontalement sur la lame 5 vers la droite ou à gauche. La partie inférieure de la lame 5 est disposée parallèlement à l'écoulement d'air et circule sur le haut et le bas sans résistance. D' autres lames 5 sont disposées selon un angle d'attaque de l'écoulement d'air et plus la lame 5 placée sur les deux disques, plus l'angle d'attaque, ils ont la lame supérieure relativement flux d' air 5 présente un angle d'attaque de 90 °, à savoir perpendiculaire à l'écoulement d'air. Ceci est réalisé par le fait que grand engrenage mobile 8, solidaire avec les lames 5 via un entraînement à chaîne 11-12-13, obegaya tout en faisant tourner le disque 2 petit engrenage central fixe 9, est automatiquement une lame 5 à un angle d'attaque optimal par rapport au flux d'air. Gears 8 font une rotation complète autour du pignon 9 moitié de sa circonférence.

Faire tourner les lames 5 par l'intermédiaire d'une liaison cinématique 8-9-11-12-13 fait tourner l'axe central mobile 3 par l'intermédiaire duquel poulie 14 et les courroies en V 15 transmet le mouvement de rotation à la poulie du générateur électrique 16 dont la puissance électrique reçue est transmise aux consommateurs.

REVENDICATIONS

1. Air convertisseur d'énergie d'écoulement comprenant un roues de grand diamètre, des pales de rotor, un axe central, les paliers et supports, caractérisé en ce que contiennent en outre un grand pignon mobile petit engrenage central fixe, engrenage étoile et la transmission de la chaîne, et les roues sur lesquelles essieux aux extrémités lames disposées rigidement montées sur un axe central.

2. Convertisseur selon la revendication 1, caractérisé en ce que les essieux d'extrémité des pales, le disque latéral extérieur est rigidement fixés engrenages stellaires reliés au moyen d'une transmission à chaîne à engrenages stellaires situés sur les grandes roues dentées mobiles.

3. Transducteur selon la revendication 1, dans lequel le grand pignon mobile en prise avec un petit pignon central fixe.

4. Le convertisseur selon la revendication 1, caractérisé en ce que le grand engins mobiles alors que les disques rotatifs courent autour d'une petite demi-centrale de pignon fixe sa circonférence et avec l'aide d'engrenages d'étoile et la transmission de la chaîne ont automatiquement une lame à un angle d'attaque optimal pour le flux d'air venant en sens inverse.
