Fédération de Russie Patent RU2261365
DISPOSITIF DE SUPPORT UNIT pyramidal éolienne
Nom de l'inventeur: Stepanchuk Arkady Nikolaevich
Le nom du titulaire du brevet: Stepanchuk Arkady Nikolaevich
Adresse de correspondance: 85485, région de Donetsk, Ukraine, Str .. Octobre, 2-A, A.N.Stepanchuku
Date de début du brevet: 28.10.2003
L'invention concerne l'énergie éolienne, à savoir les structures pyramidales des moulins à vent. Le résultat technique consiste à améliorer l'efficacité, la fiabilité et l'efficacité et la sécurité de fonctionnement économique est assurée par le fait que le dispositif de montage de support pour turbine éolienne pyramidale comprenant une lame en forme de pyramides uniformément fixé sur l'essieu selon l'invention comprend en outre une console uniformément fixé à l'arbre de support au moyen d'axiaux et radiaux de poussée des paliers sur un axe commun, et le bord extérieur de la console servent de support pour les niveaux inférieurs de la pyramide.
DESCRIPTION DE L'INVENTION
L'invention concerne l' énergie éolienne, à savoir les structures pyramidales des moulins à vent.
Connu dispositif de noeud de référence pour éolienne pyramidale comprenant une lame en forme de pyramides uniformément fixées sur l'axe (voir., Par exemple, FR 2418996 A, cl. Le F 03 D 3/00, 02.11.1979), les caractéristiques essentielles adoptées pour le plus proche analogue de l'invention (prototype).
Les inconvénients du dispositif connu comprennent une faible efficacité (efficacité) du dispositif, et la fiabilité et la fabricabilité.
Le résultat technique consiste à augmenter le coefficient de performance (COP) périphérique, ainsi que la fiabilité et l'efficacité économique et la sécurité de la turbine opération pyramidale du vent (LDPE), fourni par le fait que le dispositif d'assemblage de support pour turbine éolienne pyramidale comprenant une lame en forme de pyramides uniformément fixée sur l'essieu selon l'invention comprend en outre la console uniformément fixé à l'arbre de support au moyen d'axiaux et radiaux paliers de butée sur l'axe commun, et les arêtes extérieures des pattes servent de support à la rangée inférieure des pyramides.
 |
 |
 |

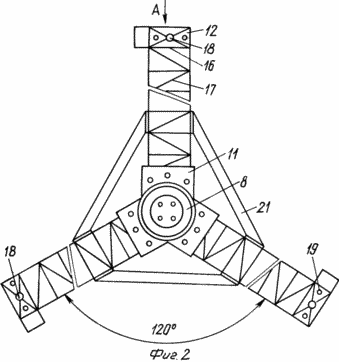

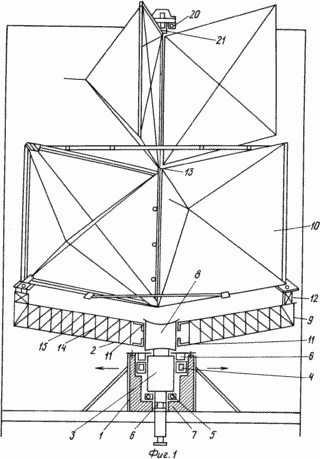

La figure 1 montre une turbine éolienne pyramidale (LDPE), vue générale; La figure 2 montre une partie de l'ensemble de support de la console de l'éolienne pyramidal (LDPE); La figure 3 représente une vue A-A de la figure 2. |
Ensemble de support pour une pyramide éolienne (LDPE) est constitué d'une unité de palier 1 et la partie en porte à faux 2. L'unité de palier 1 comprend un arbre de support vertical 3, les paliers 4 et 5, les éléments d'étanchéité 6, 7. Le corps de l'arbre de support 3 repose sur un palier à roulement de poussée 5 et le rouleau à contact oblique 4. la première est d'accepter la commande LDPE verticale de charge axiale, et le second - de préférence côté horizontal. 1 est représentée par des flèches.
L'industrie produit ces roulements dans une gamme suffisante. Ils peuvent être choisis en fonction de la capacité désirée et de l'installation en vue de son mode de fonctionnement. À la récréation, l'arbre de support 3 et les sièges de palier 4, 5, 7 dans le logement est nécessaire pour effectuer le tournage et le travail de fraisage.
La partie en porte-2 se compose d'un disque 8 et 9, trois fermes encorbellement, qui reposent sur leurs bords extérieurs 10 LDPE trois lames 13. Comme la roue d'entraînement de disque 8, une voiture ou un camion peut être utilisé (en fonction du réglage de puissance). Par l'arbre 3 boulonné disque 8, dans laquelle Crochets de 11 à 120 ° par rapport à l'autre, sont fixés (et boulons) trois console 9. Au niveau de leurs extrémités montées ressort mécanisme de suspension 12, sur laquelle les trois bras de support 10 12 LDPE.
La littérature est bien représentée par une forte fermes de conception en porte à faux, compte tenu de leurs calculs. Pour nos besoins, la conception la plus appropriée de l'exploitation spatiale ayant dvuhraskosnye côtés 14, en liaison avec les crémaillères 15, qui sont capables de résister à des charges lourdes travaillent sur LDPE (1). Un haut et du bas peuvent être faites dans le mode de réalisation classique, en liaison transversale poutrelle 16 et des éléments 17 (figure 2). Trois bras sont faits d'acier d'angle. Ces éléments doivent être fixés entre eux en combinaison: une par soudure et des rivets ou des boulons, des écrous, qui sont soudées, de sorte qu'ils ne soient pas déroulés pendant le mouvement de LDPE dans le flux d'air turbulent.
Lisse, LDPE de mouvement stable au cours des rafales de vent devrait être fournie par le mécanisme de suspension à ressort, constitué d'éléments élastiques (ressorts) 18 et amortisseurs (amortisseurs) 19.
doit être monté et une charnière flexible 21, par exemple, le cardan Dans la partie supérieure de la PST 13 entre son bloc de palier 20 et l'étage supérieur.
Le boîtier 7 de l'unité de roulement 1 est monté sur une poutre en I et de canal barres ou, si le fond nécessaires, des compteurs supplémentaires raskreplyaetsya en fonction du poids de la lame et l'arbre (axe) LDPE.
Upper bloc de palier JAI assure un contact angulaire roulement à rouleaux 20, à savoir, environ le même que le palier 4, dans l'unité inférieure 1.
L'écart entre la console 2 et la partie inférieure de la TVP doit être telle que, dans le cas de travaux de réparation, par exemple, le remplacement des roulements 4 et 5, il est commode de les atteindre.
L'alignement, le montage et l'assemblage de l'installation de structures métalliques doivent être effectuées au bas du rack, puis ils ont complètement levé et fixé sur une fondation avec une grue.
REVENDICATIONS
Ensemble de support de dispositif pour turbine éolienne pyramidale comprenant une lame en forme de pyramides uniformément fixé sur l'axe, caractérisé en ce qu 'il comprend en outre une console uniformément fixé à l'arbre de support au moyen d'axiaux et radiaux paliers de butée sur l'axe commun, et les arêtes extérieures des pattes servent de support pour la pyramide de palier inférieur.
