invention
Fédération de Russie Patent RU2276285

éoliennes

éoliennes

Nom de l'inventeur: VJ Weinberg
Le nom du titulaire du brevet: OOO "EKOTEHKONSTRUKTSIYA"
Adresse de correspondance: 125319, Moscou, ul. Usievicha, 1/5, kv.73, VY Weinberg
Date de début du brevet: 10.05.2006

L'invention concerne le domaine de l'énergie éolienne. Le résultat technique est d'augmenter l'efficacité (rendement) en améliorant la conception du rotor à palettes. Éolienne pale de rotor comporte, relié cinématiquement à la charge. des pales de rotor disposées verticalement sont couplés mécaniquement avec son axe vertical, avec la possibilité de co-rotation autour de son axe vertical, et une déviation simultanément unilatérale de la position verticale, le rotor comprend un limiteur déviation, entraînant la possibilité d'une déviation des pales du rotor dans une direction et pour déterminer le sens de rotation des pales.

DESCRIPTION DE L'INVENTION

L'invention concerne la conversion de l' énergie éolienne en énergie électrique ou mécanique et peut être largement utilisé dans la maison et l' industrie.

Dispositif de conversion d'énergie connue comprenant une pale de rotor, cinématiquement relié à l'arbre du générateur (voir. RU №2079703, cl. F 03 D 3/06, 20.05.1997).

L'inconvénient de ce dispositif est la faible efficacité (efficacité) en raison de la conception imparfaite pale de rotor.

Le résultat technique consiste à augmenter l'efficacité en améliorant la conception du rotor à pales est assuré par le fait que la turbine éolienne comprenant un rotor à pales est relié cinématiquement à une charge, selon l'invention, les pales de rotor disposées verticalement sont couplés mécaniquement avec son axe vertical pour permettre une rotation mutuelle autour de son et en même temps l'axe vertical de ces pales de déviation unilatérale de la position verticale, le rotor comprend un limiteur de déviation, entraînant la possibilité de débattement des pales du rotor dans une direction et pour déterminer le sens de rotation de l'arbre à lames. Dans cette partie des pales reliées mécaniquement à l'arbre de charge, et une partie des pales reliées mécaniquement au boîtier lui-même charge, monté de manière rotative, dans lequel la déformation qui limite tout d'abord formé sur le côté opposé par rapport à sa position dans la seconde, ce qui permet la rotation de l'arbre dans le sens opposé par rapport au corps de rotation charge.

Éolienne illustrée par les dessins suivants:

éoliennes

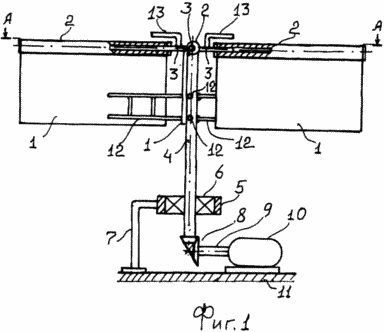

La figure 1 est un schéma de principe du dispositif;

La figure 2 montre une unité de fixation;

La figure 3 représente une unité de fixation;

La figure 4 montre un appareil (vue de dessus);

La figure 5 illustre un mode de réalisation de la lame;

La figure 6 illustre un mode de réalisation de la lame;

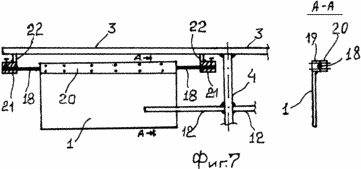

La figure 7 montre un mode de réalisation des lames;

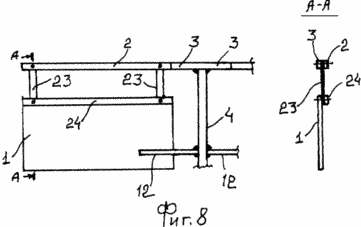

La figure 8 illustre un mode de réalisation de la lame;

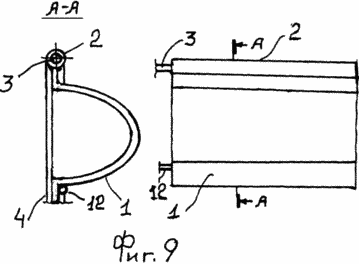

9 illustre un mode de réalisation de la lame;

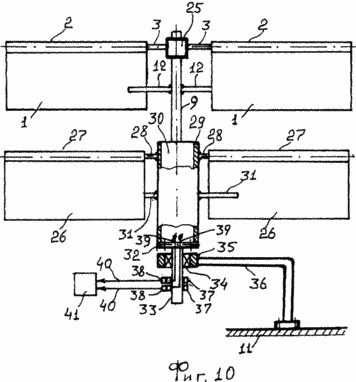

La figure 10 montre un exemple du dispositif.

Le dispositif est constitué d'une lame disposée verticalement 1, attaché à sa partie supérieure de deux bagues, par exemple celui-ci soudé. 2 manchon monté de manière rotative sur des rails horizontaux 3 qui sont montés sur un arbre vertical 4, par exemple soudé à celui-ci. L'arbre 4 est monté sur le manchon 6 par l'intermédiaire d'un palier 5, la bague intérieure dont elle est moulée et que sa bague extérieure ajustée par pression dans la gaine 5, l'arbre 4 est monté rotatif autour de son axe. Bushing 5 7 monté sur un trépied, par exemple celui-ci soudé. 4 par l'intermédiaire d'un engrenage conique de l'arbre de transmission 8 est relié à l'arbre 9, la charge 10, par exemple avec un arbre électrique ou, par exemple, avec l'arbre de la pompe, ou, par exemple, un arbre de compresseur. Trépied charge 7 et 10 sont montés sur la base 11 qui peut être une partie de la structure ou du véhicule. Sur une de même dans le sens de rotation des lames latérales 1 jeu de contraintes déflexion 12 dans le même sens, ce qui peut être fixé à l'arbre 4 ou un rail 3, par exemple soudée, et d'être une tige ou plusieurs tiges ou réalisé sous la forme d'un treillis ou d'un autre forme. Au-dessus des rails 3 peut être installé butées limitant la déflexion des lames 1 13 qui peuvent être montés directement sur les rails 3, par exemple celui-ci soudé, ou l'arbre 4 et ont la forme d'une tige en forme de L. Les aubes 1 montées sur les rails 3, de l'arbre 4, les lames de butée de déviation 12 1, le limiteur limitant déviation 13 - qui sont des composants du rotor à pales qui représente généralement une structure ou d'une structure mobile en rotation réalisés.

La lame 1 peut avoir une structure différente, par exemple, afin de réduire leur poids, ils peuvent comprendre un film 14 fixé avec un ajustement serré entre les cadres 15 et 16, dont l'armature 15 est fixée, par exemple soudée, à la douille 2 (figure 5).

Les lames 1 sont fixés de manière rigide sur le rail 3, qui peut avoir une forme en coupe transversale d'un rectangle, et peut être fixé une tige 17, les lames sont faites d'un matériau élastique souple, tel que fibroblaste (figure 6).

Les lames 1 sont attachées avec une barre de torsion 18, par exemple en fil d'acier à ressort, le ressort des câbles d'acier ou d'une tige de ressort en acier, tandis que la lame 1 est fixé sur un support 19, par exemple celui-ci soudé, où une sangle 20, et entre eux est fixé barre de torsion 18. l'extrémité de la barre de torsion 18 sont montés avec un ajustement serré dans les manchons 21 et les boulons de blocage fixes. Par douilles 21 tiges soudées 22, dont les extrémités opposées sont soudées aux rails 3 (figure 7).

Les lames 1 sont fixés sur des rails 3 au moyen de ressorts plats 23, dont l'extrémité inférieure duquel sont montées sur les lames 1 au moyen de sangles 24, i.e. prise en sandwich entre celles-ci et fixé à l'extrémité supérieure du rail 3 et 24 avec des supports, i.e. prise en sandwich entre celles-ci (figure 8).

Lame 1 peut avoir une forme différente, comme une face-forme convexe, à savoir ont une forme en coupe transversale d'une demi-ellipse ou une forme chashkoobraznuyu ou de forme généralement hémisphérique (figure 9).

3 grilles sont montés directement sur l'arbre 9, la charge 10, par exemple soudé ou soudé au manchon 25 qui est pressée sur l'arbre 9. Considérons cette construction, appliquée à un générateur électrique. Dans ce cas, l'un monté au-dessous des lames de conception similaire lames additionnelles 26, fixées aux manchons 27 qui sont montées sur des rails 28. Reiki 28 solidaires d'un support 29 ou directement sur le boîtier du générateur 30, par exemple soudé à celui-ci. Le joug 29 est fixé au boîtier du générateur d'énergie 30, par exemple il est moulé. Sur le support 29 ou sur les rails 28, ou sur un manchon 27 monté de guides 31, des pales de déviation; ces lames sont situées relativement sur le côté opposé par rapport à leur position par rapport aux lames supérieures respectives 1, qui fournit la rotation de la lame supérieure par rapport à une direction de rotation des aubes 26 du même flux d'air. La collerette 29 ou le logement du générateur 30 au moyen de brides 32 fixées sur l'arbre 33, par exemple, des brides 32 soudées à celui-ci. L'arbre 33 par l'intermédiaire d'un palier 34 monté dans le manchon 35 pouvant tourner autour de son axe et le manchon 35 monté sur un trépied 36 qui est monté sur la base 11, similaire à l'exemple de la figure 1. Sur l'arbre 33 peut être équipé des anneaux 37 elektrokollektora mécaniquement en contact avec des balais 38, la bague 37 par des fils 39 à travers l'arbre 33, qui peut être creuse, reliée à la sortie électrique du générateur 30 et la brosse 38 les fils 40 sont reliés à charger 41, qui peut comprendre une batterie. Dans cet exemple, le générateur 30, monté de façon à pouvoir tourner conjointement avec lui est associé mécaniquement avec des lames supplémentaires 26, une partie de turbine éolienne à rotor qui est mécaniquement associée à son axe de la lame 1. Ainsi, une partie des pales reliées mécaniquement à l'arbre 9 et la partie de lame relié mécaniquement au boîtier 30 de la charge 10, par exemple un générateur 30 (10) du logement.

Éolienne fonctionne comme suit. Sous l'influence de l'écoulement du vent, dont la direction est indiquée par les flèches, la lame 1, dans lequel le limiteur de déviation 12 est positionnée par le flux, il tourne autour de deux douilles 3 rails, en changeant l'angle droit par rapport à l'horizontale à une aiguë. La lame 1 en fonction de la force du vent tend vers une position horizontale, ainsi la résistance à l'écoulement d'air du côté de la lame est réduite, il passe à un flux (2). Si le limiteur de déviation 12 par rapport à la direction de l'écoulement du vent est derrière la lame 1, alors ce lobe va commencer à vent blottir son limiteur de déviation 12, qui pratiquement ne change pas le vent sa position verticale d'origine, en veillant à ce que la plus grande résistance à l'écoulement de la girouette 1 (3 ). Ainsi, la pression du vent sur la pale dans la région du premier boîtier 1 est inférieure à la pression sur sa surface dans le second cas. Cela peut être considéré comme un exemple. Si le flux d'air permet de garder le spectateur sur la lame étendant à partir de la gauche du spectateur, elle détourne en le faisant passer sur le même fil, la lame 1, situé sur le côté droit du spectateur, pressé contre la déviation du limiteur 12, situé derrière lui, et la lame 1 avec des rails 3 et l'arbre 4 tourne dans le sens antihoraire. Ainsi, l'emplacement des arrêts écarts par rapport aux pales du rotor 1 définit le sens de rotation des turbines éoliennes.

Si la lame 1 est constituée d'une matière souple et est fixé de manière rigide sur le rail 3, puis à partir du courant d'air, ils sont coudés en faisant passer l'air si le limiteur de débattement est situé en face de l'écoulement de l'air sur les pales, ou bien si la déviation d'arrêt situé après la lame, il donne la possibilité de les plier ouvraison principe similaire à l'exemple précédent.

De même, le travail et les lames 1 montés sur la barre de torsion 18 et le ressort 23, dans le premier cas, ils sont dans le vent tordu torsion 18, déviant, sinon pour eux Limiteur-type de 12, et dans le second cas, les lames 1 sous l'influence du vent ressort coudé 23 et sont déviés par le passage son débit, s'il n'y a pas de déviation limiteur eux.

Lorsque les lames 1 une face de forme convexe déviation du bouchon 12 est situé sur la partie de la convexité dans ce cas, non seulement l'écart des lames à partir du flux d'air réduit la résistance au, mais est convexe, rationalisées leur forme et réduit la résistance à l'écoulement de l'air, si elle souffle de leur convexité.

Lorsque les ailettes supplémentaires 26 couplé mécaniquement à une charge 10, comme un générateur électrique 30 qui est monté sur un support 36 guides de manière rotative la déviation 12 dans la lame supérieure 1 située sur le côté opposé par rapport à l'emplacement des butées déviation 31 des lames respectives 26, qui lames supérieures pour faire pivoter une dans le sens opposé au sens de rotation des pales inférieures du même flux d'air. Etant donné que l'ailette supérieure 1 est relié mécaniquement à l'arbre de la charge 9, à savoir dans ce cas, le générateur de puissance à l'arbre et les pales inférieures 26 sont couplées mécaniquement à une charge 10, en l'occurrence d'un générateur électrique 30, l'arbre 9 et le générateur 30 sont entraînés en rotation dans des directions opposées par rapport à l'autre d'un seul et même flux d'air, ce qui augmente considérablement l'efficacité du générateur de courant, un courant électrique est généré par le transfert des bagues collectrices 37 - 38 de la brosse 40 est transmise par la charge de fil, tels que les lampes ou les appareils de chauffage électriques.

REVENDICATIONS

1. Turbine éolienne comprenant un rotor à pales est relié cinématiquement à une charge, caractérisé en ce que les pales de rotor disposées verticalement sont couplés mécaniquement avec son axe vertical, avec la possibilité de co-rotation autour de son axe vertical, et une déviation simultanément unilatérale des pales de la position verticale, le rotor comprend un limiteur déviation, entraînant la possibilité d'une déviation des pales du rotor dans une direction et pour déterminer le sens de rotation des pales.

2. Eolienne selon la revendication 1, caractérisé en ce que la partie de lame est reliée mécaniquement à l'arbre de la charge, et une partie des pales reliées mécaniquement à la charge du châssis lui-même monté de façon rotative, dans lequel le limiteur de déformation au premier formée sur le côté opposé par rapport à son emplacement dans le deuxième assurer une rotation de l'arbre dans le sens opposé par rapport à la charge de rotation du boîtier.
