Fédération de Russie Patent RU2277749

SYSTÈME DE CONTRÔLE SEGMENT générateur électrique

SYSTÈME DE CONTRÔLE SEGMENT générateur électrique

Nom de l'inventeur: Alexander Litvinenko
Le nom du titulaire du brevet: Etat Établissement éducatif de l' enseignement supérieur professionnel Éducation "Université technique d' Etat de Voronej"
Adresse pour la correspondance: 394026, Voronezh, Moscou Prospect, 14, de VPO "VGTU" département des brevets
Date de début du brevet: 31.01.2005

L'invention concerne l'énergie éolienne, et plus particulièrement pour contrôler les systèmes générateurs vetroelektroenergeticheskimi avantageusement type de segment. Le résultat technique est de stabiliser le niveau de tension. A cet effet, le dispositif comprend un enroulement d'excitation, les enroulements du stator, des diodes circuit redresseur, le régulateur de tension, la batterie tout en outre introduit un transformateur avec des enroulements, une diode et un condensateur de stockage.

DESCRIPTION DE L'INVENTION

L'invention se rapporte à l' énergie éolienne, et plus particulièrement pour contrôler les systèmes de générateurs vetroelektroenergeticheskimi, de préférence le type de segment.

Les systèmes de contrôle des unités d'énergie éolienne sont connus. Par exemple, dans [1] décrit une unité d'énergie éolienne de petite puissance système de contrôle continu, la puissance moyenne du courant alternatif, et une forte capacité de fonctionnement en parallèle de l'ensemble du réseau.

Dans le cas du système alternateur stator du générateur relié au circuit de redressement à diode, qui à leur tour sont reliés au régulateur de tension et la batterie d'accumulateurs commande de courant.

Pour la première fois l'utilisation de générateurs électriques segmentés en énergie éolienne a été proposé dans [2], qui décrit la plus proche du système de contrôle du type revendiqué à vent de segment d'alimentation, qui comporte un stator ayant des pièces et des enroulements polaires montées sur la flèche, et les pièces polaires sont couplées magnétiquement au rotor, et plus précisément venir régulièrement en contact avec eux, avec les rotors en forme de rondelles aérodynamiques, qui sont des disques biconcaves fixés aux extrémités des pales comme les ailes finaux (winglets). Dans [2] prévoit le système traditionnel de gestion similaire au moteur de commande et le tracteur de type générateurs de relais, fournissant le courant et le redressement des travaux sur la charge de la batterie.

L'inconvénient de ce système est que, lorsque le haut-débit roues éoliennes avec le nombre minimum de lames à des vitesses de vent inférieures nominaux, les creux de tension de cause qui peuvent être éliminés ou en augmentant la vitesse du vent, ce qui peut ne pas être possible sur l'environnement naturel, ou en augmentant le nombre de lames des rotors, qui peut réduire la fréquence de l'interaction entre le rotor et le stator à une augmentation de la vitesse du vent en raison de la grande traînée (réduite de la rapidité de coefficient), bien que le couple de démarrage en augmentant le nombre de lames augmente.

L'invention vise à éliminer les lacunes dans la courbe de tension, la stabilisation du niveau de puissance de sortie, tout en maintenant le poids élevé et la taille, le segment inhérente des générateurs électriques.

Segmentaire système de commande du générateur électrique comprend un enroulement de champ, des enroulements de stator reliées à un circuit de redressement à diode, qui à leur tour sont connectés à un régulateur de tension et d'une batterie, le système comprend en outre un transformateur élévateur avec des enroulements, une diode et un condensateur de stockage, dans lequel l'enroulement d'entrée transformateur connecté aux enroulements du stator, l'enroulement de sortie par l'intermédiaire d'une diode - avec un condensateur de stockage, et les plaques de condensateur sont reliées au dispositif de commande et la masse.

La réalisation du résultat technique, le niveau de stabilisation de tension est obtenue en stockant l'énergie dans un condensateur dans les moments de séparation des rotors et stators de couplage magnétique.

Résumé de l'invention illustré sur le dessin, qui représente un schéma du système de commande des générateurs électriques segmentés.

SYSTÈME DE CONTRÔLE SEGMENT générateur électrique

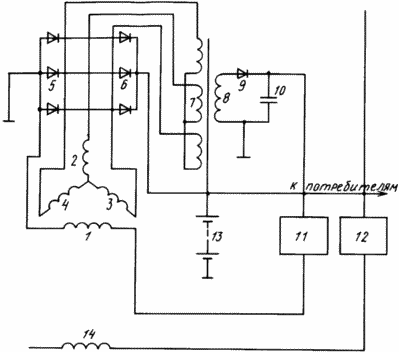

Le diagramme montre l'enroulement de champ 1 générateur d'induction triphasé enroulement du stator avec des enroulements de phase 2, 3 et 4 sont reliés par une "étoile", les diodes 5 et 6 des circuits de redressement pleine onde triphasé, enroulements de transformateurs 7 et 8, la diode 9, un condensateur 10, régulateurs de tension 11, 12 et la batterie 13, le deuxième enroulement de champ du générateur 14.

Le électrique segment des générateurs de système de contrôle contenant les éléments ci-dessus, la relation suivante entre ces éléments. Les enroulements 7 - le primaire du transformateur sont connectés à chaque phase des enroulements 2, 3 et 4, respectivement. L'enroulement secondaire 8 du transformateur 9 est relié par une diode à un condensateur de stockage 10, l'électrode étant reliée au régulateur 11 et la masse. et a un bouton 12 qui est relié à l'enroulement de champ 14 du second oscillateur (non représenté conditionnellement dans le diagramme), en outre, peuvent être attachés à d'autres générateurs similaires, comme cela est typique, par exemple, pour vetroelektrogenerator faire fonctionner une installation d'énergie éolienne comprenant: - un barrage de vent.

Dans le cas du système alternateur stator du générateur relié au circuit de redressement à diode, qui à leur tour sont reliés au régulateur de tension et la batterie d'accumulateurs commande de courant.

système de contrôle fonctionne comme suit. Lorsque les pales de rotor magnétiques et des enroulements du stator 2, 3 et 4 une tension induite qui forme en outre des capacités deux flux: en premier lieu, le courant lors d'un contact magnétique, le stator et le rotor, dans lequel la tension redressée par les diodes 5 et 6 sont fournies à la batterie 13 et pour les consommateurs, et un second, opérant après le contact magnétique à la suite de la décharge du condensateur 10 à la batterie 13. la charge du condensateur 10 a lieu au cours du premier flux d'énergie à travers le circuit: enroulement 2, 3 et 4, la bobine primaire 7, enroulement secondaire 8, une diode 9 condensateur 10. La régulation de la tension est effectuée régulateur 11, 12, etc. en cas d'exposition (off) des enroulements d'excitation respectifs 1, 14 et autres.

Les avantages de ce système de contrôle doivent garantir une consommation de courant continue et les circuits de charge, indépendamment de la présence ou de l'absence de contact entre le rotor magnétique et le stator, ce qui est important pour le grand nombre de consommateurs.

SOURCES D'INFORMATION

1. EM Fateev Les éoliennes. - M: Selhozizdat.. 1962

2. RF brevet №2184267 - Wind turbine /A.M.Litvinenko, publ. 27.06.2002, Bull. №18. s-ka №2000128442 / 06 en date du 13.11.2000. CIB 7 F 03 D 9/00.

REVENDICATIONS

Les générateurs électriques de segments de commande de système comprenant un enroulement d'excitation, un enroulement de stator connecté au circuit de redressement à diode, ce qui à son tour est relié à un régulateur de tension et d'une batterie, caractérisé en ce que le système comprend en outre un transformateur élévateur de tension ayant des enroulements, la diode et le condensateur de stockage, dans lequel l'entrée du transformateur élévateur de tension connecté à l'enroulement des enroulements de stator et le bobinage de sortie par l'intermédiaire d'une diode - avec un condensateur de stockage, et les plaques de condensateur sont reliées au dispositif de commande et la masse.

Version imprimable
Date de publication 02.02.2007gg
