invention
Fédération de Russie Patent RU2280785

Windmills

Nom de l'inventeur: Abdulla Aliyev Sirazhutdinovich (RU); Aliyev Rahmetulla Abdullaevich (RU); Hamidov Hamid Salihovic
Le nom du titulaire du brevet: State University Dagestan
Adresse de correspondance: 367001, Makhatchkala, ul. M. Hajiyev, 43a, Mémorandum d'accord, MIS
Date de début du brevet: 27.07.2006

L'invention concerne l'énergie éolienne, à savoir l'installation d'énergie éolienne. Le résultat technique est une augmentation significative de la capacité et de la sensibilité aux vents faibles, mais aussi pour réduire le coût de l'installation d'énergie éolienne. L'installation comprend un trajet circulaire sur une plate-forme fixe interconnectés coopérant avec le noeud central et la palette montée au centre de l'installation. Dans lequel chaque plate-forme comprend deux moitiés de portion de base de la pale repliable qui modifie ensemble de noeuds et de fixer la position angulaire des deux moitiés de la lame, coopérant avec l'ailette.

DESCRIPTION DE L'INVENTION

L'invention concerne l' énergie éolienne, à savoir les installations d'énergie éolienne, l' énergie renouvelable, et le convertir en d' autres formes, principalement dans l' énergie électrique.

Connu usine de l'énergie éolienne au moyen d'un organe de commande principal sous la forme d'une voile montée sur la plate-forme, la plate-forme et connecté, à son tour, de début et de fin qui sont reliés entre eux, ils forment un cycle. La composition est définie sur la taille appropriée de la trajectoire circulaire des plates-formes. Sail a la plus forte utilisation de l'énergie éolienne. réglage de la puissance de sortie est prélevé sur l'arbre de la plate-forme de roues [1].

L'inconvénient de cette centrale éolienne est mécanique (manuel), l'installation initiale de l'orientation de la voile, en fonction de la direction du vent, et le réglage manuel de sa position lorsque la direction du vent. En outre, l'orientation de la voile change de manière synchrone pendant le temps de passage à travers le chemin annulaire de la plate-forme. Pendant ce temps, la voile fait un demi-tour (180 °) autour de son axe (racks). Un tel changement d'orientation des pales (voile) le vaste secteur en passant par le chemin annulaire de la plate-forme ne fournit pas une sélection efficace de l'énergie éolienne.

turbine connu et le vent, qui par ses caractéristiques de conception peut être spécifié comme un prototype de l'énergie éolienne usine proposée [2].

Prototype comprend une trajectoire circulaire sur laquelle la plate-forme tournante, dont chacune comprend une crémaillère, le montage de la lame change d'orientation et de fixer la position de la lame, qui coopère avec l'arbre de sortie et une ailette montée au centre de l'installation.

Plateforme rotation de l'arbre central vertical, à partir de laquelle le mouvement est transmis par le générateur de puissance du multiplicateur ou de la pompe à eau.

Les inconvénients de la complexité de la conception du prototype concerne noeud modifie l'orientation et la fixation des lames, ce qui rend son application.

Le résultat technique est une augmentation significative de l'unité de puissance et de sa sensibilité aux vents faibles, mais aussi de réduire les coûts d'installation et assurée par le fait que l'installation d'énergie éolienne, comprenant monté sur la trajectoire circulaire de la plate-forme interconnecté en interaction avec le noeud central et la palette monté au centre l'installation de l'invention, chaque plate-forme comprend deux moitiés de portion de base de la pale repliable qui modifie ensemble de noeuds et de fixer la position angulaire des deux moitiés de la lame, coopérant avec l'ailette.

changement de noeud et la fixation de la position angulaire des deux moitiés de la lame comprend interconnectée orientation étoile périphérique de la bride, un ressort, un rebords supérieur et inférieur, le segment étoile, les première et deuxième étoiles internes, dont chacune est reliée cinématiquement par l'intermédiaire d'une paire d'engrenages à crémaillères respectives de gauche et de moitiés de lame droite dans lequel la bride supérieure coopère avec le ressort à travers le corps de plate-forme et à travers l'étoile et de la chaîne d'orientation de la bride périphérique liaison - avec l'aube.

Le noeud central comprend un arbre de sortie est relié cinématiquement, une paire de générateur d'engrenages coniques, une étoile centrale montée sur une girouette avant et coopérant avec un ensemble de freinage à palettes de forme conique comprenant coopérant doigt, anneau, rotor de disque, tambour de frein, est relié fixement à l'arbre de sortie.

Noeud faire varier la position angulaire des deux moitiés de la lame est commune à toutes les plates-formes est conçue comme un bras oscillant qui est relié de manière fixe à l'aube et au niveau des deux extrémités sont deux à deux montées étoile cinématiquement associé, deux roues dentées et un raccord inférieur coaxial coopérant moitié à travers un circuit avec un moyeu central, tour contiennent bride d'orientation relative montée sur les girouettes de moyeu, shestishlitsevuyu embrayage troisième ressort et la douille avec la face d'extrémité de came, qui, à travers les billes coopèrent avec l'arbre de sortie, l'unité de fixation de la position angulaire des deux moitiés de la lame comprend l'interaction avec une autre bride étoiles périphérique l'orientation de deux doigts de verrouillage, ressort supérieur chargé et rebords inférieurs reliés aux moitiés d'accouplement à griffes respectives supérieure et coopérant avec les cames à travers le corps de plate-forme.

L'unité centrale comprend un arbre central relié par l'intermédiaire d'une paire de roues dentées coniques à un générateur électrique, la forme d'ailettes d'un cône tronqué ou une pyramide tronquée reliée fixement à l'étoile centrale et coopérant avec un ensemble de freinage qui comprend l'interaction avec un autre câble, le quatrième ressort, les seconds doigts métalliques et de freinage anneau.

La nouvelle conception permet à l'éolienne pour assurer la réalisation du résultat technique en utilisant les éléments de fonctionnement de base sous la forme de lames verticales plates, composé de deux moitiés montées sur des plates-formes. Plates-formes tournent autour de l'arbre central vertical. réglage de la puissance de sortie est tirée de l'arbre principal de la centrale d'énergie éolienne.

La présence d'un nombre relativement important de plates-formes permet de réduire considérablement le coût de l'ensemble de la structure, étant donné que Elle utilise le même type de pièces. La plupart de la masse totale de la conception de la plate-forme protège contre les rafales de vent soudaines et stabilise la vitesse de la plate-forme.

Quand les convertisseurs à faible puissance (1-5 kW) et la plate-forme reliée de manière fixe en rotation autour d'un arbre de sortie vertical monté sur le châssis fixe.

Lorsque la turbine de puissance (5 ÷ 15 kW), la plate-forme peut être réalisé sous la forme de chariots à roulettes en caoutchouc avec remplissage d'air conventionnel. Plate-forme par l'intermédiaire d'accouplements et charnières plats reliés dans un circuit fermé et en utilisant les bras pour fixer l'arbre central, qui est tirée de la puissance développée par l'installation. Lorsqu'il est connecté au nombre de roues de plates-formes de l'arbre central peut être réduite à deux ou même un. Ils peuvent être montés l'un après l'autre suivant la direction de déplacement de la plate-forme, comme une bicyclette. La plus avantageuse lorsque l'arbre central par l'intermédiaire du multiplicateur est reliée directement à l'électricité (ou la pompe).

Une puissance de l'éolienne dépendra de la puissance développée par une seule plate-forme, et le nombre de plates-formes interconnectées et n'est pas particulièrement limité au sein de la faisabilité économique.

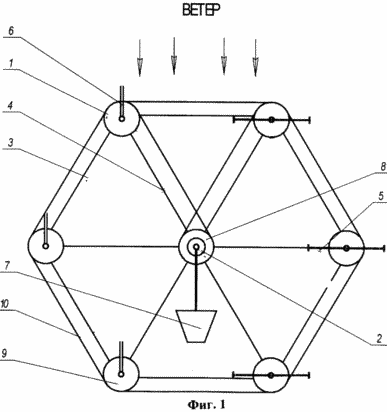

	1 est une vue en plan d'une installation d'énergie éolienne, dans lequel: 1 - plate-forme tournante; 2 - B-pilier; 3 - attelage; 4 - l'effet de levier; 5 - lame divulguée; 6 - lames fermées; 7 - aube cône; 8 - l'étoile centrale; 9 - périphériques Star; 10 - le premier circuit.

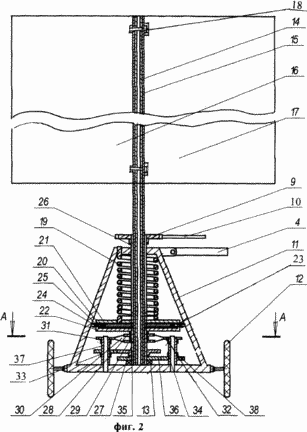

	La figure 2 montre la construction d'un premier mode de réalisation d'une plate-forme rotative, dans lequel: les positions 4, 9, 10 sont les mêmes que sur la figure 1: 11 - corps de la plate-forme; 12 - roue; 13 - angulaires à billes à contact; 14, 15 - premier et second lobes de pilier; 16, 17 - moitiés droite de la lame gauche et; 18 - avec la bague au doigt; 19 - Le premier ressort; 20 - l'orientation de la bride; 21 - la bride supérieure; 22 - la bride inférieure; 23 - détermination de la position d'assemblage des deux moitiés de la lame; 24 - ball; 25 - un bras; 26, 27 - premier et second manchons; 28, 29 - supérieure et étoiles segmentaires inférieurs; 30 - le deuxième circuit; 31, 32 - la première et la deuxième étoile intérieure; 33, 34 - premier et second engrenages d'entraînement; 35, 36 - première et deuxième conduits engrenages; 37, 38 - les troisième et quatrième manchons.
	La figure 3 est une vue de A-A de coupe de la position de fixation de l'assemblage des deux moitiés de la lame 23 de la figure 2, où les positions 14, 15, 21, 23, 24, 26 sont les mêmes que sur la figure 2: 39 - des trous radiaux dans la bride 20; 40 - deuxième ressort; 41 - rouleaux; 42 - balles.

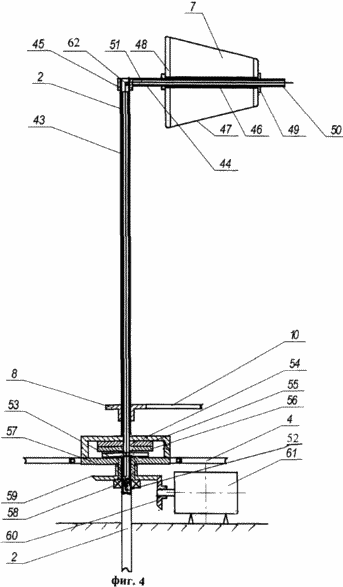

	La figure 4 montre la construction d'un premier mode de réalisation de l'éolienne de noeud central, où les positions 2, 4, 7, 8, 10 sont les mêmes que sur la figure 1: 43 - les girouettes enfichables; 44 - bras horizontal; 45 - manchon de montage; 46 - manchon cylindrique; 47 - le cas; 48 - tiges radiales; 49 - le premier doigt; 50 - rainure; 51 - un câble; 52 - un ressort d'un tiers; 53 - le second doigt; 54 - le tambour de frein; 55 - le disque de frein; 56 - anneau; 57 - l'arbre de sortie; 58 - roulements à billes; 59, 60 - maître et engrenage central esclave; 61 - générateur électrique (pompe); 62 - le bloc.

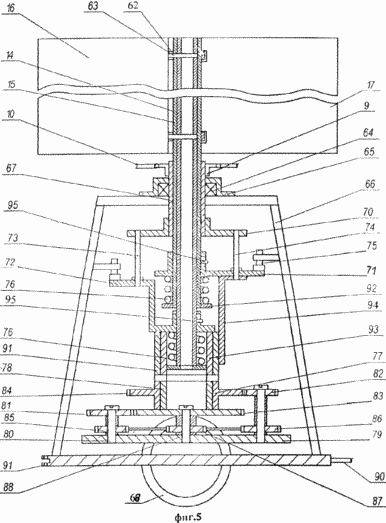

	La figure 5 montre un deuxième mode de réalisation d'une installation d'énergie éolienne, où les positions 9, 10, 14-17 sont les mêmes que sur les figures 1 et 2: 63 - annulaire; 64 - roulements à billes; 65 - le couvercle de palier; 66 - corps de la plate-forme; 67 - le bouchon; 68 - le levier; 69 - Sauvegarde; 70 - l'orientation de la bride; 71, 72 - brides supérieure et inférieure; 73, 74 - premier et second doigts de verrouillage; 75 - le palier; 76 - un ressort; 77, 78 - embrayage chetyrehkulachkovye interne et externe; 79 - une pointe de la poutre; 80 - l'axe de rotation; 81, 82 - les troisième et quatrième roues dentées; 83, 84 - la cinquième et la sixième roue dentée centrale; 85, 86 - troisième et quatrième étoile; 87 - star neutre; 88 - l'axe central de rotation; 89 - roue; 90 - attelage; 91 - un bras; 92 - résistant à la bague.
	La figure 6 est une vue frontale de la structure du deuxième mode de réalisation de l'éolienne de la plate-forme où la position 9-17, 63-92 sont les mêmes que sur la figure 5: 93 - accent horizontal; 94 - rainure; 95 - doigt.
	La figure 7 est une B-B de raccords de chetyrehkulachkovye 77 et 78 de la figure 5, où les positions 77, 78, 84, 88 sont les mêmes que sur la figure 5: 96 - cames étrangers de moitié inférieure de l'accouplement; 97 - cames intérieure moitié inférieure de l'accouplement.
	8 est un maillon de chaîne cinématique entre les troisième et quatrième étoile deux conseils opposés de la bascule, dans lequel la position 7; 28-30; 79-88 sont les mêmes que sur la figure 5.
	La figure 9 montre un deuxième mode de réalisation d'une installation d'énergie éolienne du noeud central, dans lequel la position 2-60 sont les mêmes que sur la figure 4: 98 - Rocker; 99 - le deuxième anneau de frein; 100 - le deuxième anneau métallique; 101 - le second doigt; 102 - quatrième ressort; 103, 104 - la moitié de couplage cannelé interne et externe; 105 - le troisième ressort; 106 - bague de poussée; 107 - orientation de la bride; 108 - douille à une extrémité de came; 109 - balles; 110 - étoiles sectorielles de brousse.
	10 est une vue C-C de la figure 9, où les positions 2, 91-109 sont les mêmes que sur la figure 9.

Wind Turbine fonctionne comme suit.

L'installation doit être recueillie sur la section horizontale de terrain située de préférence sur la montagne ou sur la montagne, et dans la steppe, où le vent atteint sa vitesse maximale.

l'arbre de sortie vertical est monté sur le support vertical 2, est fixée rigidement dans le sol. L'essieu arrière de la voiture VAZ peut être utilisé comme un rack stationnaire. La moitié du pont au niveau de la boîte de vitesses enfoui dans le sol. Au lieu de cela grâce à cardan la boîte de sortie du multiplicateur générateur monté. Sur le bloc de frein, au lieu de l'ensemble du disque de roue, qui, au moyen de bras radiaux à un seul étage reliant les boules 4.

système de freinage du véhicule peut être utilisé pour synchroniser la vitesse de l'appareil l'énergie éolienne de génération d'arbre de sortie de rotation lors du changement (augmentation) de la vitesse du vent.

plate-forme 1 rotatif monté avec des lames verticales 5, 6 sont reliés les uns aux autres accouplement rigide 3. En outre, chaque lame se compose de deux charnières, la liste déroulante et moitiés garantis 5, 6.

cône Girouette 7 est installé sur le pilier 2 dans un tourner librement et est relié rigidement à l'étoile centrale 8.

Un sur chaque plate-forme de la racine de la lame installée étoiles périphérique 9. Avec le premier circuit périphérique 10 relié cinématiquement avec des étoiles avec l'autre et l'étoile centrale 8. Les diamètres et le nombre de dents de la star périphérique et central sont égaux les uns aux autres. Maillon de chaîne sur la figure 1 présente une variation simultanée de la position angulaire des étoiles et tout le périphérique de l'étoile centrale, qui est définie par la position angulaire de la girouette.

La figure 1 représente la moitié droite du cercle trajectoire plates-formes actives de rotation. Sur la surface active de la lame divulguée 5 et la force de la pression du vent sur la pale crée un couple positif sur l'arbre de sortie.

Sur la gauche de la rotation passive de la section de plate-forme de lame 6 sont fermées et ne résiste pas à la contre-courant du vent. En conséquence, sous l'influence de la pression du vent sur la plate-forme de pale décrit une avance de l'arbre de sortie dans le sens horaire et pivotée.

La figure 2 est une première forme de réalisation d'une plate-forme de conception de plate-forme tournante 1. Le 11 boîtier a une forme de pyramide tronquée à quatre côtés, soudés à partir de pièces métalliques. Le corps de base a une forme de croix et se compose de deux parties ou canaux, disposés à angle droit par rapport à l'autre.

Le boîtier est monté sur deux roues 12 remplies d'air. Au centre du corps au contact roulement à contact oblique 13 monté de manière coaxiale avec les premier 14 et second 15 supports lames. Les montants mentionnés ci-dessus 14 et 15, 16 sont montées de manière fixe les moitiés gauche et droite de la lame 17, respectivement. Supports avec les moitiés gauche et droite des lames ont une possibilité de rotation par rapport à un angle de ± 90 ° et la rotation libre par rapport à la plate-forme 11 du boîtier.

La moitié gauche de la lame 16 avec deux bagues 18 attachées au rack interne 14. Pour une rotation relative libre du doigt à ± 90 ° avant 15 a des fentes extérieures à 180 °.

En outre, sur le plan extérieur 15 monté coaxialement premier 26 et le second manchon 27 de tourner librement. Dans la première (supérieure) 26 manchon monté de manière fixe étoile périphérique 9 et le flasque 20. L'ensemble d'orientation associée à chaque autre cannelure supérieure 21 et inférieure 22 avec des rebords sur les côtés supérieur et inférieur de l'orientation de la bride. Ces brides, ainsi que deux ressort rétractable chargé de l'ensemble de rouleaux 41 forment deux moitiés de la position de verrouillage des lames 23 (voir Fig. 3).

La bride supérieure 21 à travers le premier ressort interagit avec le corps de la plate-forme 11. La bride inférieure 22, la partie supérieure 28 et inférieure 29 sont fixement secteur étoile sur le second manchon 27 et communiquent à travers le second maillon de chaîne 30 avec le premier 31 et deuxième 32 étoiles internes.

Le premier conduit interne 31 et la roue étoile 33 est monté de manière fixe sur un troisième manchon 37 qui tourne librement sur l'axe de rotation, relié au corps de la plate-forme. De même, le deuxième jeu intérieur de l'étoile 32 et le pignon d'entraînement 34 solidaire du quatrième douille 38 et tournant librement autour d'un axe fixe.

Lorsque les premier et deuxième pignons sont en prise avec les pignons entraînés respectifs, et les font tourner dans des sens opposés selon un angle de ± 90 °.

Le premier engrenage entraîné monté de manière fixe à la partie de base de la première (externe) en rack 14 et modifie l'orientation des pales 16 de la moitié gauche.

Le second engrenage mené 36, à son tour, est installé de manière fixe à la partie de base de la seconde (intérieure) en rack 15 modifie l'orientation des pales 17 de la moitié droite.

En conséquence, la lame ouvre (ou ferme) à l'interface entre les parties active et passive de la trajectoire de rotation et conserve une position de la lame à travers ces zones. La position angulaire des étoiles périphériques 9 et l'orientation de la bride fixe associée est donnée par la position angulaire de 20 girouettes coniques 7. Avec une girouette constante tient à travers le premier circuit 10 position angulaire inchangée de l'orientation de la bride.

Node position, les deux moitiés de la lame 23 capture et stocke la position angulaire de la tige 21 et la bride inférieure 22 dans les sections actives et passives de la plate-forme de rotation de verrouillage.

Etant donné que l'extrémité inférieure du premier ressort 19 associé à la bride supérieure 21 se trouve dans une position fixe pendant la rotation de la plate-forme autour du poteau central, il est un ressort de torsion. A l'interface entre les éléments actifs et passifs de fixation de l'unité 23 affiche la position de la pale associée à l'autre, les rebords supérieur et inférieur de l'orientation de la bride d'accouplement. Spun à ± 180 °, le premier ressort 19 tourne d'un angle de 180 ° + 21 et les brides 22a et associé de manière fixe supérieure 28 et le segment inférieur 29 de l'étoile.

étoiles segmentaires 28 et 29, à son tour engage une seconde chaîne 30.

De même schéma cinématique montre la figure 7, il comprend un embrayage extérieur, le segment inférieur de l'étoile. A chaque changement de direction du mouvement de la chaîne étoile 30 est inversée. Cela conduit, à son tour, pour changer le sens de rotation des étoiles internes 31 première et seconde 32.

En sélectionnant le diamètre du segment 28, 29, et 31 domestiques, 32 étoiles, et le diamètre primitif des principaux 33, 34 et 35 esclaves, 36 vitesses possibles pour veiller à ce que les moitiés gauche et droite de la lame tourné à un angle de ± 90 °. Après une autre rotation de 90 ° ± position angulaire des moitiés gauche et droite de la lame est fixée par une position d'ensemble de fixation des deux moitiés de la lame 23 (voir Fig. 3).

Cet ensemble comprend deux ouvertures opposées radialement 39 dans la bride 20. L'orientation de ces trous sont situés à ressort rouleaux rétractables 41. Dans les sections actives et passives du second ressort, sous l'action des rouleaux 40 et sont pressées dans des trous moitié de l'aile inférieure 22. Ainsi, les rouleaux 42 presse les billes et de les délivrer dans la position extrême opposée. Dans cette position, les billes vont au-delà de la circonférence extérieure des brides de verrouillage 21 et 22.

Au niveau des interfaces des sections actives et passives 42 boules se jettent dans les paliers 24, montés avec des crochets 25 fixés sur la plate-forme du boîtier 11. Ceci se produit deux fois dans la période de la plate-forme de rotation au niveau des interfaces des sections actives et passives. La réaction de 24 avec des billes de roulement 42 et des rouleaux 41 des rouleaux qui sortent des trous de la bride inférieure 22 et retiré de son engagement avec la bride 20 d'orientation.

Tourbillonnant le premier ressort 19 fait tourner les brides 21, 22 à + 180 ° dans le sens horaire. Après cela, les cylindres à ressort 41 appartiennent encore aux trous de la bride inférieure et corriger cette situation à une autre plate-forme de rotation d'un demi-période.

Au moyen de bras radiaux plate-forme 4 en rotation est reliée de façon pivotante à l'arbre une sortie 57 (voir fig. 4). L'arbre de sortie 57 est monté sur le pilier central vertical 2 du palier de butée 58.

Sur l'arbre de sortie 57 d'un engrenage conique d'entraînement 59 qui est en prise avec l'engrenage entraîné. La rotation de l'engrenage entraîné par le multiplicateur (4 inconnu) transmis générateur électrique. Le multiplicateur est utilisé pour augmenter la vitesse de rotation et l'alignement de la vitesse de l'arbre de sortie 57 de l'induit à une vitesse de rotation nominale du générateur électrique 61.

Bushing 43 girouette 7 est installé sur le pilier fixe 2 avec possibilité de rotation libre. Sur ladite bague 43 est montée de manière fixe étoile centrale 8 associé au premier circuit 10 avec toutes les étoiles périphérique 9 du schéma cinématique de la figure 1. Cette relation cinématique fournit la même position angulaire de ces étoiles 8, 9. En cas de diamètres égaux et le nombre de dents des changements d'étoiles dans la direction du vent, et en conséquence, la direction de la girouette 7, conduit à un changement simultané et identique dans la position angulaire des étoiles périphériques 9. Ce, son tour, conduit à un même changement d'orientation de l'orientation des rebords 20 et des trous radiaux 39 dans celle-ci (voir fig. 2 et 3).

Pour régler la vitesse de l'arbre de sortie de rotation lors du changement de la vitesse du vent est utilisé tronconique à palettes ou d'une pyramide tronquée et le système de freinage, y compris les positions 53-56.

forme conique Girouette 7 est déplacé par le vent sur le bras horizontal 44. Le levier est fixé au manchon vertical girouette 43 en utilisant le manchon de montage 45.

Ailette comprend un manchon cylindrique 46, les tiges radiales 48 et le carter 47, une forme de cône tronqué ou une pyramide tronquée à quatre côtés.

L'extrémité du bras horizontal 44 présente une rainure 50, dans laquelle se déplace le doigt librement 49. doigt câble attaché 51. L'autre extrémité du câble 51, jeté sur blochok 62, fixé au printemps 52.

Dans des vents légers du ressort 52 fournit par l'intermédiaire d'un câble 51 de girouettes extrême gauche 7 sur le bras horizontal 44 et la presse pour arrêter ring.

Avec l'augmentation de palettes de vitesse du vent déplace le bras horizontal et tire le câble et le second doigt 53 contre la force d'attraction du ressort 52 associé.

Finger 53 se déplace le long de la fente en position verticale et est titulaire d'un anneau métallique 56 monté avec un disque de frein à tambour de frein 54. Le tambour de frein est solidaire de l'arbre de sortie 57. Plus la vitesse du vent, plus la puissance de freinage de l'arbre de sortie. Ainsi, l'arbre de sortie régulé la vitesse de rotation et la vitesse de rotation de l'armature, respectivement, le générateur de puissance 61.

La différence fondamentale entre la structure d'un deuxième mode de réalisation d'une plate-forme tournante est que l'orientation des changements dans l'assemblée générale pour toutes les plateformes. Cet ensemble est placé dans une position centrale des éoliennes (9) et sur la poutre (8). La position des noeuds des deux moitiés de la lame, indépendant ou monté sur chaque plate-forme tournante de verrouillage.

Plate-forme 1 a une forme de cadre d'une pyramide tronquée à quatre côtés. Il peut être installé sur une roue 89 ou sur les deux roues de la plate-forme 1 un après l'autre d'un côté, semblable aux roues de bicyclettes.

La plate-forme réunie rigide coupleur 90. Les coupleurs de montage en utilisant une charnière plane à la plateforme adjacente. Ces plates-formes de montage 1 les protège en rotation de basculer.

Par ailleurs, chaque plate-forme est reliée au moyeu central avec moulin à vent bras radiaux et horizontaux arrêt 93 (voir fig. 6) avec des charnières plates. Gonds, orienté dans le plan vertical, ce qui crée un couple sur l'arbre central, ce qui permet les mouvements des plateaux 1 dans le sens vertical.

D'une manière générale, la plate-forme tournante, reliés les uns aux autres et à un noeud central, de créer une seule roue éolienne tournant dans un plan horizontal. La masse totale combinée de l'hélice stabilise la vitesse de sa rotation.

De même, la construction d'un premier mode de réalisation d'une plate-forme tournante (2) sur le palier de butée 64 monté de manière coaxiale les 14 premiers et seconds 15 supports de lame. Ils sont encore montés respectivement à gauche et à droite 16 17 la moitié de la lame.

La partie de base de la première (intérieur) crémaillère 14 est montée de manière fixe l'aile inférieure 72. L'extrémité supérieure de la bride 72 a une forme de secteur d'anneau avec ~ 100 ° d'angle et montée sur une came qui coopère avec le palier 75. Un ressort 76 monté entre la bride inférieure 72 et le disque, fixé rigidement à l'extrémité inférieure du premier bras 14, assure le pressage nécessaire de la bride 72 du premier doigt de verrouillage 73. l'anneau restrictif sur le doigt verrouille la position de la première bride. Deux fois pendant la période de rotation à l'interface entre les éléments actifs et passifs des plates-formes de bride de rotation la came rencontre d'appui 75, et délivre en sortie l'accouplement à bride avec le doigt 73. A l'aide de chetyrehkulachkovoy interne unité d'embrayage 78 modifie l'orientation de la bride inférieure 23 tourne à un angle de 90 °. Le doigt de verrouillage 73 pénètre ainsi dans le deuxième trou dans l'extrémité de la bride et fixer sa position angulaire à une autre plate-forme de rotation d'un demi-période. Les ouvertures pratiquées dans l'extrémité d'un secteur disposées sur la bride de 90 ° et il tourne par rapport à la goupille de verrouillage selon un angle de ± 90 °.

une fente verticale 94 à travers laquelle passe un doigt 95 inséré de manière fixe dans le bâti 14 pour empêcher le déplacement angulaire de la collerette 14 par rapport à la colonne.

L'extrémité inférieure de la bride 72 montée fixe moitié supérieure d'accouplement chetyrehkulachkovoy manchon intérieur 78.

Du côté gauche de la lame 16 est reliée fixement à la première (interne) se distinguent 14. Elle est fixée aux deux anneaux 63, tournant librement sur l'extérieur de la crémaillère 15 et est associé à des doigts immobiles sur la première (interne) se distinguent 14.

Afin d'assurer la rotation relative des deux moitiés de la lame à ± 90 ° dans la rainure extérieure pour être coupé par la crémaillère sous un angle supérieur à 180 ° en fonction de l'épaisseur d'un doigt.

Pour fournir la rotation nécessaire et fixer la position du côté droit de la lame 17 signes utilisés, similaire à ce qui précède.

La moitié droite de la lame est montée de manière fixe sur la seconde (externe) 15 rack.

Sur ce bureau bride supérieure 71 est installé avec la possibilité de déplacement longitudinal. L'extrémité supérieure de la collerette 71 a une forme de secteur circulaire avec un angle d'environ 100 °. Elle monté came coopérant avec un palier 75 solidaire de la plate-forme. En outre, la bride d'extrémité 71 comporte deux trous situés à 90 °, qui coopèrent avec un second doigt de verrouillage 74.

Support de bride supérieure 91 est reliée à l'accouplement supérieur moitié chetyrehkulachkovoy d'embrayage extérieur 77. Entre la bride supérieure 92 et la bague de poussée élastique 76 monté, qui presse le rebord de la deuxième extrémité de la broche de verrouillage 74. Lorsque le roulement de came coopérant avec une bride supérieure est abaissée, la broche de verrouillage est retirée du .

Le demi-accouplement chetyrehkulachkovoy d'embrayage supérieure en prise avec la moitié d'accouplement inférieur. Ledit embrayage permet une rotation de la bride supérieure et les deuxièmes crémaillères fixes associés, et la moitié droite de la lame à un angle de ± 90 °.

Interaction des deux cylindres de paliers 75 avec la partie supérieure 71 et bride inférieure 72 se produisent simultanément et leur rotation a lieu dans des directions opposées à travers un angle de ± 90 °. Ainsi, la lame divulguée prend la position et sur la passive à la partie active - fermée.

Afin de maintenir cette orientation des lames dans les sections actives et passives de la trajectoire de leur rotation autour de l'axe central de l'orientation des flasques 70 montés sur chaque plate-forme.

Bride d'orientation 70 comporte deux doigts de verrouillage 73 et 74. La bride 70 et l'étoile périphérique 9 sont fixés sur un manchon 67 et à travers le circuit 10 communiquent avec l'étoile centrale 8. L'étoile centrale est reliée de manière fixe avec l'ailette 7. Girouette détermine de façon synchrone et modifie la position angulaire des brides simultanément ciblant toutes les plates-formes et les doigts de verrouillage 73 et 74.

Ainsi, un changement de direction du vent, de la position des limites entre les zones actives et passives, ce qui modifie l'orientation des deux moitiés de la lame.

5, les deux moitiés sont décrits, et les paliers exploités dans les mâchoires 96. Cela correspond à la période de transition de l'actif à la partie passive de la lame pour changer l'orientation. 6, les deux moitiés sont fermées, et la lame correspondent au même temps que sur la figure 5, mais après la modification de l'orientation des deux moitiés de lame.

La partie extérieure 77 et intérieure 78 des embrayages à chetyrehkulachkovye sont utilisés pour l'amarrage avec l'unité de plate-forme tournante change l'orientation des deux moitiés de la lame. Ce noeud commun pour toutes les plates-formes et est situé dans le centre du transducteur et sur la poutre 98.

La figure 7 est une vue de B-B de la figure 6. Quatre cames 96, 97 et 77 à l'intérieur du fond extérieur 78 comprend deux moitiés d'accouplement en prise avec les parties supérieures de couplage à leur abaissée. Cela se produit sous l'influence de roulement 75 sur les cames.

Fond intérieur moitié d'accouplement relié de façon fixe avec la cinquième roue solaire 83 qui est en prise avec la troisième roue dentée 81. La troisième roue dentée, à son tour, est relié de façon fixe avec le troisième étoile 85, monté de façon coaxiale sur un moyeu.

De même, la demi-accouplement externe est relié de manière fixe avec le sixième pignon central 84. Cette roue dentée est en prise avec le quatrième engrenage 82. Le quatrième engrenage et une quatrième étoile 86 monté de manière fixe sur un moyeu qui tourne sur un axe 80.

neutre étoile 87 pivote librement sur l'axe central 88. L'axe central de rotation, la troisième et la quatrième étoile montée fixement sur l'extrémité du support. Ces étoiles par une seconde chaîne cinématique connectés les uns aux autres, mais aussi avec un segment supérieur et inférieur 28 et les étoiles 29 montées dans le centre d'éoliennes.

En sélectionnant le diamètre et le nombre de dents du secteur, trois et quatre étoiles, et le taux de transmission de vapeur du troisième (quatrième), - le cinquième (sixième) l'engin, il est possible d'obtenir une rotation des deux moitiés de la lame à un angle de ± 90 °. A cet effet, le deuxième noeud central (9) et le culbuteur avec les étoiles sectorielles (8). L'unité centrale comprend une crémaillère verticale fixe et la bague de poussée associée 106. Au-dessus de l'anneau de poussée fixé à un arbre central pour une rotation libre. L'arbre 57 est relié à pivotement avec le levier 4. Les butées radiales horizontales 93 sont reliés de façon pivotante sur le boîtier de palier 43 monté sur le manchon 7 girouettes.

Dans le même manchon 43 étoiles central monté fixe 8, l'orientation de la bride 107 et la culasse 98. L'orientation de la bride, girouette avec un manchon de culasse et l'étoile centrale installés au-dessus de l'anneau de poussée. l'orientation de la bride fixe reliée à la cannelure extérieure demi-accouplement 103.

cannelure interne demi-accouplement 104 est solidaire d'un manchon cylindrique à l'extrémité de la came 108 et le manchon 110 avec des astérisques du secteur.

Le troisième ressort 105 est monté entre l'arbre de sortie 57 et l'intérieur cannelé moitié d'accouplement 104. L'extrémité inférieure du ressort pénètre dans le trou dans l'arbre de sortie et le haut - dans le trou cannelé dans le demi-accouplement 104.

À une position angulaire fixée à l'intérieur d'un demi-accouplement à cannelures, qui est porté par une bride d'orientation 107, par la rotation de l'arbre de sortie est tordue ressort 105 et des gains d'énergie.

L'extrémité du manchon de came 108 comporte six lobes de came, espacés de 60 °. L'interaction de ces cames avec deux joints, et rouler dans les creux de l'arbre de sortie, le couplage manchon cannelé moitié 108 sorties 104 de contact avec la cannelure extérieure demi-accouplement 103.

Type C-C - est une vue de dessus des shestishlitsevuyu de couplage commutateur 104. Chaque moitié d'accouplement interne fendue en rotation par rapport à l'accouplement externe 103 demi à 60 ° (10 cm.). Lorsque la sortie spline couplage moitiés de l'accouplement ensemble du secteur de l'énergie accumulée fournit un tour sur Etoiles 60 °.

Ces seconds pignons par l'intermédiaire d'une chaîne 30 sont reliés à des troisième, quatrième et neutres étoiles montés sur les deux extrémités du culbuteur 98. En choisissant le diamètre et le nombre de dents de ladite liaison cinématique avec astérisques représenté sur la figure 8, il est possible de prévoir les étoiles de rotation 85 et 86 selon un angle ± 90 °.

Haute et pignons inférieurs comprend secteur en prise avec la chaîne 30, à son tour. Ceci conduit à une variation périodique dans la direction de déplacement du circuit fermé 30.

Changer la direction du mouvement des fils de chaîne à un changement cyclique dans le sens de rotation des troisième 85 et quatrième 86 étoiles à un angle de ± 90 °.

L'orientation du faisceau 98 coïncide avec l'orientation de la girouette 7.

Avec quatre paires de roues dentées 83, 84, troisième 85 et quatrième 86 étoiles en tournant les embrayages chetyrehkulachkovyh inférieurs à un angle de ± 90 °.

Ces demi-accouplement avec des demi-accouplement supérieur présente un changement de l'orientation des deux moitiés des lames sur les deux plates-formes sont à l'interface entre les sections actives et passives de la trajectoire de leur rotation.

Terrestres (secteurs) avec les dents sur le segment supérieur sont remplacées par les régions d'étoile (secteurs) sans dents. Le nombre de dents doit être telle à permettre la rotation des troisième et quatrième étoile à un angle de ± 90 °. En entrant dans la chaîne zascheplenie 30 dents segment supérieur 28 étoiles, les dents inférieures étoiles sectorielles devraient être libres. La chaîne 30 est déplacée de telle sorte que ces figures 1 à 8. Lorsque vous entrez en contact avec les dents de la chaîne de l'étoile du secteur inférieur 29, la direction du mouvement de la chaîne est inversée.

Ainsi, en utilisant une seule unité de changement d'orientation modifie l'orientation des lames à l'interface entre les sections actives et passives.

REVENDICATIONS

la centrale 1. éolienne comprenant une trajectoire circulaire définie plate-forme interconnectée coopérant avec l'ailette, et un moyeu central monté dans le centre de l'installation, caractérisé en ce que chaque plate-forme comprend deux moitiés de partie de pied de pale repliable qui définissent les noeuds change son angle de fixation de position les deux moitiés de la lame, coopérant avec l'ailette.

2. Centrale éolienne selon la revendication 1, caractérisé en ce que l'élément nodal de fixation et modifie la position angulaire de la lame comprend deux moitiés reliées étoile périphérique de la bride d'orientation, le ressort et les brides supérieure et inférieure, le segment étoiles, des première et deuxième étoiles internes, dont chacune est cinématiquement relié par l'intermédiaire paire de roues dentées correspondant aux montants gauche et à droite la lame moitiés, la bride supérieure coopère avec le ressort à travers le corps de plate-forme et à travers l'étoile et de la chaîne d'orientation de la bride de liaison périphérique - à l'aube.

centrale 3. Vent selon la revendication 1, caractérisé en ce que l'unité centrale comprend un arbre de sortie est relié cinématiquement, une paire de générateur d'engrenages coniques, une étoile centrale montée sur une girouette avant, et d'interagir avec le freinage ensemble d'ailettes de forme conique comprenant coopérant doigt, anneau, disque de frein tambour et relié de manière fixe à l'arbre de sortie.

Centrale 4. éolienne selon la revendication 1, dans lequel le noeud modifie la position angulaire des deux moitiés de la lame est commune à toutes les plates-formes est conçue comme un bras oscillant qui est relié de manière fixe à l'aube et au niveau des deux extrémités de laquelle sont installés par paires StAR relié cinématiquement, deux pignons coaxiaux et la moitié inférieure d'accouplement qui interagissent par l'intermédiaire d'un circuit avec un moyeu central qui, à son tour, comprend interconnectée orientation de bride montée sur les girouettes de moyeu, shestishlitsevuyu troisième embrayage à ressort et la douille avec la face d'extrémité de came, qui, par les billes réagit avec l'arbre de sortie, l'angle de fixation à l'assemblage les positions des deux moitiés de la lame comprend l'interaction avec chaque étoile périphérique d'autre part, la bride d'orientation avec deux doigts de verrouillage, la bride supérieure et inférieure de ressort relié aux moitiés d'accouplement de came supérieur correspondant et des cames coopérant par l'intermédiaire du corps de plate-forme.

la centrale 5. éolienne selon la revendication 1, caractérisé en ce que l'unité centrale comprend un arbre central relié par l'intermédiaire d'une paire de roues dentées coniques à un générateur électrique, de forme tronconique d'aube ou d'une pyramide tronquée, est relié rigidement à l'étoile centrale et coopérant avec une unité de freinage qui comprend coopérant chacun autre câble, quatrième ressort, les seconds anneaux et freinage doigts métalliques.

Version imprimable
Date de publication 02.02.2007gg
