invention
Fédération de Russie Patent RU2281413
Appareil de production d'énergie éolienne
Nom de l'inventeur: Abdulla Aliyev Sirazhutdinovich (RU); Aliyev Rahmetulla Abdullaevich
Le nom du titulaire du brevet: State University Dagestan
Adresse de correspondance: 367001, Makhatchkala, ul. M. Hajiyev, 43a, Mémorandum d'accord, MIS
Date de début du brevet: 11.01.2005
L'invention concerne le domaine de l'énergie éolienne. Le résultat technique est d'augmenter la capacité du dispositif et sa sensibilité à faible écoulement du vent. Dispositif Vent de génération d'énergie comprend un cercle ensemble interconnecté de plates-formes, dont chacune à son tour comprend une crémaillère verticale reliée cinématiquement, et l'ensemble de la lame change d'orientation et de fixer la position de la lame, qui coopèrent avec la palette monté dans le centre de l'unité de l'énergie éolienne. Ainsi, chaque plate-forme comprend en outre associé de manière fixe ailette horizontale et le pignon monté sur le bras horizontal pour faire tourner, et le noeud modifie l'orientation et la fixation de la position de la lame comprend en outre une deuxième moitié d'accouplement cannelée supérieure, associée à la intérieure première moitié d'accouplement cannelée et la moitié inférieure d'accouplement monté de manière fixe sur le support convertisseur. En outre, grâce à la paire de segments astérisques chaîne et pignons associés aux câbles installés dans les parties profondes des lames horizontales mutuellement opposées respectives.
DESCRIPTION DE L'INVENTION
L'invention concerne le domaine des énergies renouvelables, à savoir l' énergie éolienne, et de les convertir en d' autres formes, principalement dans l' énergie électrique.
Le résultat technique de l'invention - une augmentation significative dans le convertisseur de puissance de l'énergie et la sensibilité aux faibles flux de vent moyens techniquement simples. conception de convertisseur de puissance proposé, composé de plates-formes, tournant autour d'un support vertical. Ainsi, chaque plate-forme montée sur les lames verticales et horizontales sont double changement de leur orientation par rotation de 90 ° dans une plate-forme le long d'une trajectoire circulaire. Les lames rotatives (les voiles) est automatiquement ajustée en changeant de direction et de vitesse du vent.
Connu centrale éolienne [1] en utilisant le principal organe de manoeuvre sous la forme d'une voile montée sur la plate-forme, la plate-forme et relié, à son tour, de début et de fin qui sont reliés entre eux, ils forment un cycle. La composition est définie sur la taille appropriée de la trajectoire circulaire des plates-formes. Sail a la plus forte utilisation de l'énergie éolienne. réglage de la puissance de sortie est prélevé sur l'arbre des roues de plate-forme.
L'inconvénient de cette centrale éolienne est mécanique (manuel), l'installation initiale de l'orientation de la voile, en fonction de la direction du vent, et le réglage manuel de sa position lorsque la direction du vent. En outre, l'orientation de la voile change de manière synchrone pendant le temps de passage à travers le chemin annulaire de la plate-forme. Pendant ce temps, la voile fait un demi-tour (180 °) autour de son axe (racks). Un tel changement d'orientation des pales (voile) le vaste secteur en passant par le chemin annulaire de la plate-forme ne fournit pas une sélection efficace de l'énergie éolienne.
Connu et éolienne [2], qui, selon ses caractéristiques de conception peut être spécifié comme un prototype des dispositifs d'énergie éolienne proposés.
Le prototype contient un chemin circulaire, plate-forme, rack, lame, girouette, le noeud change l'orientation et la fixation de la position de la lame. Plate-forme tourne autour de l'axe vertical central, à partir duquel le mouvement est transmis au générateur électrique ou une pompe à eau.
Les inconvénients de la complexité de la conception de prototypes concerne les changements d'orientation de noeuds et de fixer la position de la lame, ce qui rend son application.
Le résultat technique consiste à simplifier la construction de l'appareil et augmenter l'efficacité (coefficient de performance) et est fournie par le fait que le dispositif d'énergie éolienne contenant installé dans la trajectoire circulaire de plates-formes interconnectées, dont chacune a une lame verticale et le noeud modifie l'orientation et la fixation de la position de la lame, coopérant avec l'ailette, monté dans un ensemble central de l'appareil selon l'invention, chaque plate-forme comprend ailette supplémentaire relié de manière fixe horizontal et pignon monté sur le bras horizontal pour faire tourner, et le noeud modifie l'orientation et la fixation de la position de la lame comprend en outre une deuxième moitié d'accouplement cannelé supérieur, associé à l'intérieur la première moitié de couplage cannelé et le demi-accouplement inférieur monté fixe sur la grille de conversion, tandis qu'une paire d'étoiles à travers la chaîne de segment et de la corde attachée avec des astérisques, installé dans la racine des lames horizontales mutuellement opposées respectives.
Chaque plate-forme tournante contient en outre relié de manière opérationnelle par l'intermédiaire d'un entraînement à chaîne étoiles supérieur et inférieur dentelés de segment, quatrième et neutres, avec des pignons segmentaires montés de façon fixe sur une douille sur le cinquième (en haut) avec un astérisque, et un quatrième étoile et de la lame horizontale fixe associé monté de façon pivotante sur bras horizontal.
nouvel appareil de génération d'énergie éolienne conception Considéré en utilisant les principaux éléments de travail sous la forme de lames plates horizontales et verticales monté sur une plate-forme et la plate-forme tourne autour d'un axe vertical central. Dispositif de sortie de puissance est prise à partir de son arbre central.
La présence d'un nombre relativement important de plates-formes permet de réduire considérablement le coût de l'ensemble de la structure, étant donné que Elle utilise le même type de pièces. La plupart de la masse totale de la conception de la plate-forme protège contre les rafales de vent et stabilise la vitesse de l'arbre de sortie.
Quand les convertisseurs à faible puissance (1-5 kW) reliés entre eux de façon fixe la plate-forme autour d'un arbre de sortie vertical monté sur le bâti dans un pouvoir tourner librement.
A une puissance de 5-15 kW plate-forme de turbine éolienne peut être conçu comme chariots sur roues en caoutchouc avec air-remplissage classique. Plates-formes à l'aide de raccords et joints plats sont connectés dans un circuit fermé et avec l'aide de leviers sont fixés à un arbre central, qui est tirée de la puissance développée par l'éolienne. Lorsqu'il est connecté au nombre de roues plates-formes de roue centrale peut être réduite à deux ou même un. La plus avantageuse lorsque l'arbre central par l'intermédiaire du multiplicateur est reliée directement à l'électricité (ou la pompe).
La puissance d'une telle éolienne dépend de la puissance développée par une seule plate-forme, et le nombre de plates-formes interconnectées et n'est pas particulièrement limité au sein de la faisabilité économique.
 |

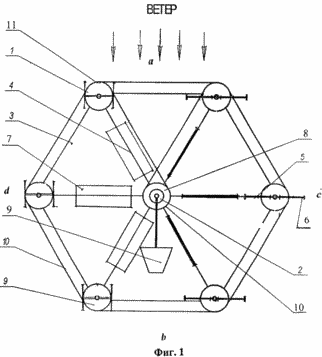

La figure 1 représente une vue de dessus du dispositif de génération d'énergie éolienne, dans lequel: 1 - plate-forme tournante; 2 - l'arbre central; 3 - attelage; 4 - bras radiaux; 5, 6 - moitiés droite des lames verticales gauche et; 7 - lames horizontales; 8 - le noeud central; 9 - aube pyramidale; 10 - l'étoile centrale; 11 - astérisque champs; 12 - le premier circuit. |
 |

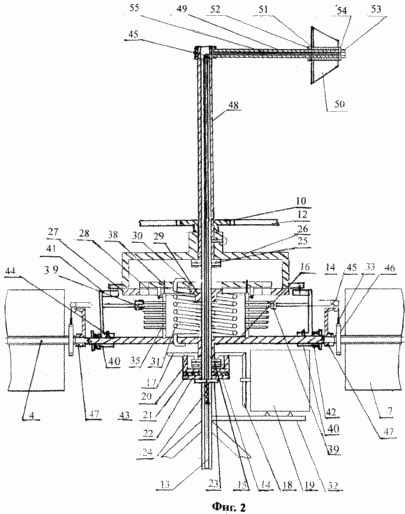

La figure 2 montre une construction du vent appareil central de production d'énergie unité 8, dans lequel: 13 - B-pilier fixe; |
 |
La figure 3 montre une vue de dessus de la connexion entre la spline intérieure 27 et extérieure 28 moitiés d'accouplement cannelé et second accouplement d'embrayage moitiés 29 et 30. 56 - fentes; 57 - trou pour le ressort 31. |
 |

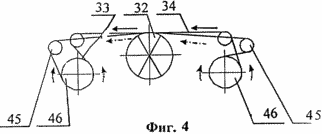

4 est une liaison cinématique entre les pignons 46 et les troisièmes pignons de segments 32 montés sur les buissons 7 de lames horizontales. Les positions 32-46 sont les mêmes que sur la figure 2. |
 |

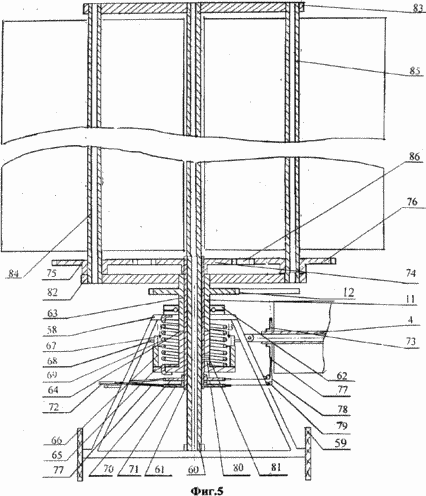

5, la conception rotative plate-forme 1 est représenté, où: 58 - corps de la plate-forme; |
 |
La figure 6 montre une vue de B-B de la position d'embrayage où deux mâchoires 60-64 sont les mêmes que sur la figure 5. |
 |
La figure 7 est un schéma de la cinématique de la connexion segment de chaîne étoiles 70, 71 et 72 avec un neutre troisième roues dentées 73, où les positions 71-79 sont les mêmes que sur la figure 5. |
Unité d'énergie éolienne fonctionne comme suit.
L'arbre central 2 est monté sur une crémaillère verticale fixe en rotation libre.
La plate-forme 1 sont reliés les uns aux autres coupleurs 3 et un arbre central - bras radiaux 4 pales plates verticales montées sur chaque plate-forme constituée de deux gauches et droites 5 6 moitiés. En outre, chaque bras radial 4, l'ailette horizontale 7 monté en rotation sur l'angle de ± 90 °.
L'unité centrale 8 qui coopère avec la palette en forme de pyramide, monté de façon coaxiale de l'arbre central 2 et la roue dentée 10. La position angulaire du pignon central est couplé de manière fixe avec une crémaillère 9 girouettes, détermine la position angulaire des étoiles périphériques 11. Il est fourni par une première chaîne 12. Le maillon de chaîne selon la schéma cinématique de la figure 1, fournit un changement synchrone et fixer la position angulaire des étoiles périphériques 11 en fonction de la direction du vent.
Le dispositif prévoit un changement automatique d'orientation des deux moitiés de l'orientation verticale des lames et les lames horizontales tout en tournant la plate-forme 1.
Lorsqu'il est administré à la figure 1, le sens de rotation des plates-formes de vent mi-temps correspondant à la partie droite de la trajectoire de rotation de acb, est active.
Tout au long de la rotation de la partie active des plates-formes les deux moitiés de lames verticales 5, 6 et accepter l'orientation de la lame horizontale perpendiculaire à la direction du vent.
La force de la pression du vent sur le plat de la lame crée un couple positif sur l'arbre central 2.
Sur les plates-formes passives bda rotation du site gauche et la moitié droite des lames prendre une orientation parallèle à la direction du vent. Dans ce plan les lames horizontales 7 sur la partie passive pris position horizontale. Cette disposition des lames verticales et horizontales sur la partie passive crée une traînée minimale et ne pas interférer avec la rotation de la plate-forme 1.
Réglage de la vitesse de rotation de l'arbre de sortie 2 en cas de changement de la vitesse du vent à l'aide en forme de pyramide-girouette 9 et un système de freinage installé dans l'unité centrale 8.
La figure 2 montre la conception de l'unité centrale 8 appareils. support vertical fixe 13 est situé dans le centre du dispositif. Sur l'anneau de poussée 14 et la butée 15 est l'arbre de sortie 16 pour la rotation libre. L'arbre de sortie est monté de manière fixe l'engrenage d'entraînement 17. L'engrenage entraîné 18 vient en prise avec un conduit à travers, et transmet la rotation au multiplicateur 19 ou une pompe électrique. 2, le multiplicateur est pas spécifié. Le multiplicateur est utilisé pour aligner la vitesse de l'arbre de sortie avec une vitesse électrique.
Sur l'arbre de sortie coaxiale et reliée fixement bride de frein 20 interagissant par bague de freinage 21, un anneau métallique 22, le premier doigt 23 et un câble 55 avec une girouette. Freinage et un anneau de métal monté sur un rack 13 pour le déplacement vertical. Le premier doigt 23 par le premier ressort 24 est déplacé dans la rainure verticale dans le bâti 13. Le premier doigt 55 par un câble relié au second doigt 54 coopérant avec l'ailette. Avec la vitesse de la girouette de plus en plus, et tire la corde avec votre anneau métallique doigt 23 presse l'anneau de frein 21 à la bride de frein 20. Le câble enjambe le blochok 45 et passe à travers l'axe de l'entretoise 48. Plus la vitesse du vent, plus la corde de tension et de freiner l'arbre de sortie. Le choix par le premier ressort de traction 24, les paramètres géométriques de la pyramide Girouette 9 et les paramètres du système de freinage, il est possible de synchroniser l'arbre de sortie 16 vitesse de rotation.
Rack girouette 48 est monté sur un rack 13 dans un tourner librement.
A la racine de ce support sont montés de façon fixe le pignon central 10 et une bride 26. L'extrémité supérieure de l'orientation de la girouette 48 stands à angle droit est relié fixement à l'horizontale bras vent girouette girouette 49. Le boîtier 50 a la forme d'une pyramide à quatre côtés tronqué ou une pyramide tronquée. la force du vent sur la différence de pression d'aube est proportionnelle à la surface des surfaces d'extrémité supérieure et inférieure du boîtier 50 girouettes.
Selon l'axe girouette est un manchon cylindrique 51, qui se déplace le bras horizontal 49. La tension du premier ressort 24 sollicite la girouette sur le levier 49 pour arrêter 52. Le second doigt 54 se déplace le long de la fente 53 vers la droite sous l'influence de la girouette. Plus la vitesse du vent, plus le déplacement de la girouette et un doigt 53. Dans ce cas, la force est proportionnelle à l'arbre de sortie de freinage augmente. Noeud pour modifier l'orientation et la fixation de la position des ailettes horizontales installées dans le centre du dispositif. Il se compose d'une orientation bride 26 reliée de façon fixe à la réception de la girouette 48. A la bride d'extrémité inférieure est montée de manière fixe l'orientation shestishlitsevaya accouplement externe moitié 27. Sur la surface latérale de l'orientation de la bride avec deux côtés diamétralement opposés de la racle installée paliers 41, 40 coopérant avec les courroies.
shestishlitsevaya interne demi-accouplement 28 est aligné avec le deuxième demi-accouplement externe d'embrayage 30. Ils toujours connectés bague 36 avec six cames à la fin. Ces cames agissent à travers chaque plate-forme 1/6 de la période de rotation avec les premiers paliers de pincement 37.
spline interne demi-accouplement 28 engage un second ressort 31 à l'arbre de sortie 16 et les tiges 38 et à travers les pignons de basculement 32. Dans la réaction de la première ligne de contact avec les paliers d'extrémité 37 de la bague 36 cames l'accouplement interne cannelé moitié 29 et deuxième demi-accouplement d'embrayage externe 30 se déplacent vers le haut et hors de embrayage, respectivement, avec la cannelure extérieure 27 et l'intérieur accouplement demi-embrayage 29.
Le couplage interne de la deuxième demi-accouplement 29 monté de manière fixe sur un support vertical 13.
3 est une vue en plan du couplage shestishlitsevuyu 29, 30.
Institutions avant le second ressort 31 tourne l'accouplement à six chaînons intérieur moitié 28 à + 60 °. Avec l'aide de tiges 38 est mis en rotation de + 60 ° de manière fixe reliée à un paquet étoiles 32 segments.
Le paquet de segment de pignon associé en paires, qui sont décalées les unes des autres de 60 °. Dans chaque paire de dents segmentés étoiles sont situés sur des côtés diamétralement opposés. Le nombre de dents doit être telle qu'elle fournisse un second circuit 33 par l'intermédiaire de la troisième rotation d'angle étoiles 46 ± 90 °. Dents donc pas occuper la totalité du segment de 60 °, mais moins. L'engagement avec la chaîne 33 peut être un seul segment de dents des six étoiles.
barbotins segmentés sont espaceurs isolés 34 forment des anneaux concentriques. Le fond et le paquet dessus avec des pignons segmentaires montés anneau métallique 35, qui broches sont retirées pour former un ensemble de conception unique. Au moyen de deux tiges 38, ayant subi une torsion dans la bague supérieure 35 segment de paquet pignon 32 interagir avec la palette 16 et l'arbre de sortie.
Après l'interaction desdites lames horizontales tournant à une position verticale de trajectoire prise, et au point b - une position horizontale. Une telle position des lames est fixée et maintenue partout dans les sections actives et passives de la trajectoire de leur rotation autour de l'arbre central.
Pour fixer la position des lames shestishlitsevaya utilisées agrippent 27, 28, embrayage 29, 30 et les supports 39, qui fournissent une position fixe du second circuit 33.
Uniquement à l'interface entre les sections actives et passives de la trajectoire de rotation, et b, et par l'interaction du palier de pincement 37 avec des anneaux d'extrémité 36 shestikulachkovym shestishlitsevye embrayages 27, 26 et le deuxième demi-accouplement d'embrayage 29, l'embrayage 30 de l'autre. Dans le même temps il y a une interaction du deuxième resserrement portant 41 avec des sangles de pincement 40. Ces bandes sont installées des deux côtés et avec eux le support toujours associé 39 pour assurer une position fixe du second circuit 33. Chaque circuit via un câble reliant une paire de segments 32 étoiles avec des chaînes, en interaction avec la troisième astérisques 46 deux bras horizontaux opposés. Etant donné que le sens de rotation des lames est changé chaque demi-tour sur un angle de ± 90 °, ne doit pas être appliqué par le système cinématique de liaison à chaîne représentée sur la figure 4. Quatre sections de circuit sont reliés entre eux par des câbles 55. Les câbles 55 étalonnés à travers des oeillets 56 montés sur des consoles 47.
Etant donné que l'embrayage avec la chaîne 33 passe à l'étage supérieur, la roue dentée inférieure 32 de chaque segment des trois paires de lames 7 modifie son orientation dans les points a et b en face de la trajectoire de rotation.
Dans le schéma 4, la chaîne cinématique, indiquée par la flèche pleine, entre en prise avec le segment supérieur 32. Un deuxième pignon de chaîne inférieur dot chaîne flèche marquée, vient en prise avec le segment inférieur 32 par un astérisque.
Une telle communication dans la chaîne cinématique présente une troisième variante étoiles tournent dans le sens opposé. Avec une sélection appropriée de la hauteur de diamètre le segment 32 et troisième 46 étoiles, et le nombre de dents et les étoiles peuvent être segmenté pour fournir un changement d'orientation des lames horizontales de ± 90 °.
DSS / 6 = ERS / 4, DSS et ERS - segment de diamètre de Pitch and stars troisième, respectivement. Le nombre de dents de pignon le segment 32 doit être de nature à assurer son adhérence sur le circuit 33, dans un virage à 60 ° et la troisième roue dentée 46 à un angle de + 90 ° ou -90 °.
Après la libération des bandes 40 de contact avec le palier de pincement 41 sous l'influence du ressort 42 le troisième support de sangle 39 est introduite en prise avec la chaîne 33, les cannelures 40 sont déplacées essoreuses seulement dans la direction longitudinale. A cet effet, la bande est fixée au manchon d'une fente longitudinale, à travers laquelle passe un doigt 44. La rainure définit une course longitudinale et les supports de fixation nécessaires circuit 33 de serrage. Le ressort 42 est installé entre le troisième manchon et la bague de support 43.
Troisième pignon 46 est relié de façon fixe avec des lames horizontales 7 montés sur le bras horizontal du dispositif 4 à pouvoir tourner librement.
ailettes horizontales sur site actif acb fournissent un couple positif supplémentaire à l'arbre de sortie, d'accroître ainsi l'efficacité des dispositifs d'énergie éolienne.
La figure 5 représente une conception d'une plate-forme rotative avec un deuxième mode de réalisation d'un noeud modifie l'orientation et la fixation de la position de l'ailette horizontale. Cet assemblage permet simultanément et en changeant l'orientation des deux moitiés 5 et 6 lames verticales.
Plate-forme logement 58 a une forme de pyramide quadrangulaire tronquée, monté sur deux roues 59.
Au centre de la plate-forme est installée support vertical fixe 60. Sur le manchon 61 de tourner librement autour de la crémaillère, monté de façon fixe dessus septième pignon 76, le pignon périphérique 11. Le couplage de deux lobes supérieurs 64 moitié et associé à la bride fixe 65 sont montés sur le moyeu 61 avec possibilité de déplacement longitudinal. La bride 80 comporte une fente verticale à travers laquelle le doigt 81 va insérée de façon fixe dans le manchon 61. L'extrémité inférieure du manchon 61 est monté de manière fixe supérieure 70 et inférieure 71 roue dentée segmentée. diamètre hauteur des étoiles deux fois plus grand que le diamètre du cercle primitif 73 des quatrièmes pignons. Lors de la rotation segments étoiles à + 180 ° circuit de communication de la chaîne cinématique montre la figure 7, doit fournir une rotation inverse et quatrième pignons 73 et lames horizontales 7 liées à l'angle de +90 et -90 °. Le diamètre du pignon 72 peut être neutre quelconque.
Les dents ne couvrent qu'une partie des pignons de segment est inférieure à 180 °. Lorsque vous entrez en contact avec la chaîne 77 à partir d'un second segments étoiles dans la position neutre. De même schéma cinématique 4 au cours de la prochaine entrée dans la poignée supérieure 70 ou le segment inférieur 71 Etoiles troisième circuit 77 associé à l'autre par des câbles 78, changer la direction de leur mouvement est inversé (voir. Figure 7). Ceci fournit une inverse et allumer Etoiles quatrième angle + 90 ° et -90 °. Au point 7 et l'ailette horizontale prend une orientation perpendiculaire à la direction du vent, à savoir perpendiculaire au plan du dessin. Cette orientation est maintenue pendant toute la rotation des pales sur le site actif PBR. Au point b de la lame change son orientation -90 °, et la lame 7 prend une orientation parallèle à la direction du vent, à savoir Elle coïncide avec le plan du dessin. Cette orientation de la pale est maintenue tout au long du chemin partie de BDA passive de sa rotation (voir fig. 1).
Câbles 78 en bandoulière sur les blocs 79 et relient les différentes sections de la connexion de la chaîne 77. pignon neutre 72 est monté sur un châssis de plate-forme avec un support. L'utilisation de câbles 55 et 78 aux relations cinématiques des figures 4 et 7 facilite la construction rend l'utilisation des oeillets, réduit le poids et le coût du dispositif.
pignon périphérique 11 par le premier circuit 12 est relié avec le pignon central 10 monté de manière fixe à la girouette avant 48. La relation de la chaîne cinématique de ces étoiles, montré à la figure 1, fournit un changement synchronisé (et enregistrer) la position angulaire des étoiles périphériques à changement (constant) direction du vent, et donc l'orientation de la girouette 9.
Lorsque les moitiés d'accouplement supérieure 63 et inférieure 64 deux mors sont en contact les uns avec les autres, la bride 65 coopérant avec l'ailette conserve sa position angulaire.
Dans ce quatrième ressort 69 dont l'extrémité supérieure est reliée à la plate-forme de corps 58 est tordue à + 180 ° et des gains d'énergie. Au niveau des interfaces des sections actives et passives dans les points a et b interagir palier 67 d'une bride 65. Les paliers 67 montés au moyen de consoles 68 à 58. Sur le boîtier bride plate-forme 65 annulaire monté de façon fixe 66 avec deux cames à l'extrémité supérieure. Aux points a et b de la trajectoire de rotation de la plate-forme 67 supportant les cames 66 rencontrent des anneaux et pour sortir le couplage de deux moitiés de mâchoire 63 et 64 hors de contact les uns avec les autres. Institutions à + 180 ° quatrième ressort 69 tourne d'un angle de 180 ° + barbotins segmentés 70, 71 et le cinquième pignon 74 monté de manière fixe sur le moyeu 61.
Le cinquième pignon 74 par l'intermédiaire d'un troisième circuit 75 associé aux sixième et septième pignons 76. diamètre hauteur et le nombre de dents des sixième et septième étoiles deux fois plus petits que le diamètre et le nombre de dents du pignon de cinquième. Avec un tel rapport entre le sixième et le septième pignon de dents en rotation d'un angle respectivement + 90 ° et -90 °. Cinématique de la chaîne entre ces étoiles devraient être sous la forme
. [3] Un tel lien devrait fournir l'orientation des deux moitiés de la lame 5, 6 perpendiculaire à la direction du vent au point a et le long de la direction spécifiée - au point b. Les moitiés gauche et droite d'une lame verticale montée entre les jougs supérieurs 83 et inférieurs 82. La culasse inférieure 82 est réglé de manière fixe sur le manchon 61.
Racks deux moitiés de lame 84 et 85 solidarisés avec le sixième 75 et septième respectivement 76 astérisques tourner librement culbuteur par rapport 82 et culbuteur 83. La partie supérieure et monté sur le montant vertical 60 de tourner librement.
culbuteur inférieur, toujours associé à pignon périphérique 11 et interagit avec une girouette, maintient constamment son orientation.
L'interaction entre la bride 65 et le cinquième pignon 74 associé avec les sixième et septième 75 astérisques 76 est changé d'orientation des deux moitiés des lames 5 et 6 aux points a et b.
Fixation et orientation préservation de ces moitiés par des moyens de les accouplements 63 et 64 et 12 et la connexion de la chaîne entre le périphérique 11 et centrale 10 par des astérisques.
La figure 6 est une vue du dessus B-B de l'accouplement de deux demi-mâchoire inférieure 64 montée sur le manchon 61 avec possibilité de déplacement vertical par rapport au râtelier vertical fixe 60.
La figure 7 est un segment de la chaîne cinématique astérisques Schéma de connexion 70 et la quatrième 71 et de neutre 73 72 astérisques.
Cette communication est effectuée par l'intermédiaire des maillons de chaîne 77 coopérant avec lesdits pignons associés entre eux au moyen de câbles 78.
convertisseur d'énergie de fluide peut être utilisé pour produire de l'énergie thermique (chauffage des locaux, le chauffage de l'eau), l'énergie mécanique (extraction d'énergie à partir de l'arbre d'entraînement pour entraîner des équipements mécaniques tels que les moulins ou pompe) dans des régions éloignées et isolées, où il n'y a pas d'approvisionnement en énergie centralisée.
SOURCES D'INFORMATION
1. Tsybulnik SI Wind Turbine. RU, les cellules №2125182 C1. F 03 D 5/04. 20.01.1999 M.
2. A. Aliyev Éolienne Aliyev. RU, les cellules №2224135 C1. F 03 D 5/00, 20.02.2004.
3. Anura VI Manuel Machinist-designer. Vol. 2. M:. Génie mécanique 1980, str.209-215.
REVENDICATIONS
Dispositif d'alimentation 1. éolienne comprenant un trajet circulaire défini plates-formes interconnectées, chacune d'entre elles sont montées ensemble à lame verticale modifie l'orientation et la fixation de la position de la lame et coopérant avec une ailette montée dans un ensemble central de l'appareil, caractérisé en ce que chaque plate-forme comprend supplémentaire horizontale reliée rigidement ailette et le pignon monté sur le bras horizontal pour faire tourner, et le noeud change l'orientation et la fixation de la position de la lame comprend une seconde moitié d'accouplement cannelée supérieure, associée à la intérieure première moitié d'accouplement cannelée en outre, la moitié inférieure d'accouplement monté de façon fixe sur la crémaillère d'entraînement avec une paire de segments étoiles à travers le circuit, et un câble relié à des roues dentées montées sur les parties de pied des ailettes horizontales mutuellement opposées respectives.
2. Unité d'énergie éolienne selon la revendication 1, caractérisé en ce que chaque plate-forme rotative comprend en outre relié cinématiquement par l'intermédiaire d'un segment de chaîne de transmission supérieur et des pignons inférieurs, et une quatrième roue dentée neutre, tandis que le segment pignon monté de manière fixe sur une cinquième douille astérisque (supérieur) et le quatrième pignon fixe et une lame horizontale associée montée pivotante sur le bras horizontal.
