invention
Fédération de Russie Patent RU2282051

VETROELEKTROAGREGAT

VETROELEKTROAGREGAT

Nom de l'inventeur: Alexander Litvinenko
Le nom du titulaire du brevet: Etat Établissement éducatif de l' enseignement supérieur professionnel Éducation "Université technique d' Etat de Voronej"
Adresse pour la correspondance: 394026, Voronezh, Avenue Moscou, 14, VPO "VGTU" département des brevets
Date de début du brevet: 31.01.2005

L'invention se rapporte à l'énergie éolienne et peut être utilisé pour produire de l'électricité. Pour réduire le poids de la tour et offrir une résistance à des rafales de vent dans vetroelektroagregate contenant tour, roue éolienne à axe horizontal, le multiplicateur, générateur et une base pivotante, une tour faite de tiges, établi sous la forme de deux triangles rectangles avec une hypoténuse et les côtés communs, et les jambes sont sont parties aux deux triangles isocèles avec une base commune reliant les sommets des angles droits, dont la première est faite horizontale en haut, relie le côté égal du deuxième triangle monté ensemble de palier isocèle à l'arbre de l'hélice et l'élément menant du multiplicateur dans la base milieu du triangle isocèle est situé premier palier d'arbre horizontal, une partie supérieure reliant les côtés égaux isocèle horizontal triangulaire, comporte un ensemble d'arbre horizontal deuxième palier, la première extrémité de l'arbre horizontal est fourni avec le multiplicateur de l'élément entraîné relié accouplement flexible avec l'élément d'entraînement, la deuxième extrémité de l'arbre horizontal relié à un générateur et le isocèle horizontal triangle est sur une base rotative.

DESCRIPTION DE L'INVENTION

L'invention se rapporte à l' énergie éolienne et peut être utilisé pour produire de l' électricité.

la conception du générateur connu avec l'emplacement de la tour rotative hélice munie d'un dispositif installé sur le vent [1].

Cette éolienne a un type traditionnel de la tour.

Parmi les analogues connus les plus proches de la déclaration sur les caractéristiques essentielles d'une éolienne [2], qui comprend la tour, les deux sont reliés à un cadre d'angle, relié à un support au niveau des articulations avec l'unité centrale de support, de l'hélice, avec un axe horizontal monté sur la crémaillère (tours) cadres bogie de support, les multiplicateurs et les générateurs de base rotative, caractérisé en ce que les cadres sont munis de charnières montées dans l'unité centrale de support et présentent des dispositifs de guidage et de synchronisation de l'appareil.

L'inconvénient de ce dispositif est la présence vetrokolesnyh piliers qui portent le groupe électrogène, qui a un poids accru et, par conséquent, la tour doit être conçu en tenant compte de la charge accrue et a donc une plus grande masse.

L'invention vise à réduire le poids de la tour, offrant une résistance aux rafales de vent.

Ceci est réalisé en ce que la tour est faite de noyaux formés de deux triangles rectangles avec une hypoténuse commune et la catheti et les catheti sont côtés des deux triangles isocèles avec une base commune reliant les sommets des angles droits, dont la première est faite horizontale au sommet de rejoindre côtés égaux le deuxième triangle monté ensemble de palier isocèle avec l'axe de la roue éolienne et un élément principal du multiplicateur, au milieu de la base du triangle isocèle a installé le premier palier assemblage d'arbre horizontal dans la partie supérieure du raccordement des côtés égaux isocèle horizontal triangle a un ensemble d'arbre horizontal deuxième palier, la première extrémité de l'arbre horizontal est muni d'un élément entraîné du multiplicateur relié à un accouplement flexible avec l'élément d'entraînement, la deuxième extrémité de l'arbre horizontal relié à un générateur, et le triangle isocèle horizontal est sur une base rotative.

La réalisation du résultat technique en raison de la présence de la tour rigide, au fond duquel se trouve un arbre d'une génératrice, et le déplacement de l'axe de pivotement par rapport au plan de base de rotation de l'hélice assurent l'auto vetroelektroagregata le vent, ce qui permet d'économiser sur le dispositif de vetroorientiruyuschem.

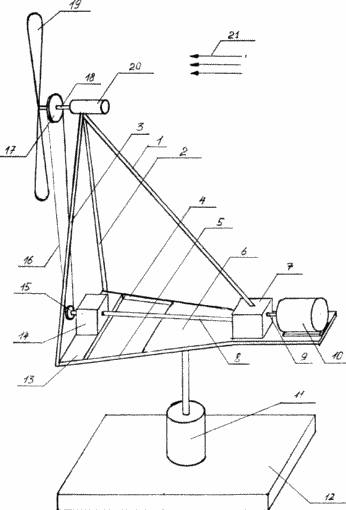

Résumé de l'invention illustré sur le dessin, où est une vue en perspective schématique vetroelektroagregata.

VETROELEKTROAGREGAT

Vetroelektroagregat comprend une tour en forme de tétraèdre, qui est composé de la tige 1, qui est une hypoténuse commune des deux triangles rectangles l'catheti qui sont les broches 2 et 3, qui, à son tour, font partie du isocèle vertical triangle, les broches 4 et 5, qui font partie du triangle isocèle horizontal, la base rotative 6, les tiges 4, 5, 1 sont reliés au deuxième ensemble de roulement 7 de l'arbre horizontal 8, une seconde extrémité 9 est reliée à un générateur 10. la base pivotante est munie d'une charnière 11 montée sur le pavé de base 12. Tour 13 est munie d'un pont de liaison qui est une base commune de triangles isocèles horizontaux et verticaux. Par milieu cavalier 13 a installé le premier ensemble de palier 14, l'arbre horizontal 8, une première extrémité est munie d'un élément d'entraînement 15, un multiplicateur qui est relié à un accouplement élastique 16 à l'élément d'entraînement du multiplicateur 17, qui est fixé à l'arbre 18, l'hélice 19, l'arbre 18 est monté dans l'assemblage de palier 20 .

Vetroelektroagregat fonctionne comme suit, sous l'influence du vent écoulement 21 pales de l'hélice 19 entrent en rotation tout en faisant tourner l'arbre 18 avec l'organe d'entraînement 17. En outre, grâce à un lien souple 16 vient de faire tourner l'élément entraîné 15, un arbre horizontal 8 et le générateur 10, l'énergie électrique est donnée dans réseau. Lors du changement de la direction du vent, en raison du fait que l'axe d'articulation 11 est décalé par rapport au plan de rotation de la roue 19, il y a un point d'orientation, sous l'influence de la roue à vent 19, qui est disposé dans un plan perpendiculaire à la direction d'écoulement du vent sur la tour.

L'avantage de cette amélioration est vetroelektroagregata caractéristiques de poids et de la taille de la tour, étant donné que les tiges 1, 2, 3 sont calculées uniquement sur le poids de l'ensemble de palier 20, la roue éolienne et le générateur 10 situé sur la base 6 située au voisinage de la plaque de base 12.

SOURCES D'INFORMATION

1. Shefter Frenkel L'utilisation de l'énergie éolienne. M:. Energoatomisdat. 1983 str.109-110, Figure 5.28; 5.29.

2. RF Numéro du brevet 2187019 / AMLitvinenko - Wind Turbine / Publ. BI Numéro 22, en 2002, F 03 05/04, l'application du 16.01.2001 № 2001101581/06.

REVENDICATIONS

Vetroelektroagregat comprenant une tour, la roue éolienne à axe horizontal, le générateur de multiplicateur et la base pivotante, caractérisé en ce que la tour est faite de noyaux formés de deux triangles rectangles avec une hypoténuse commune et la catheti et les catheti sont côtés des deux triangles isocèles avec une base commune de connexion des angles au sommet dont l'une est faite horizontale au sommet joignant la partie égale du deuxième triangle isocèle montés ensemble de palier à l'arbre de l'hélice et l'élément principal du multiplicateur dans la base du milieu du triangle isocèle est définie premier ensemble de roulement à axe horizontal, une partie supérieure reliant les côtés égaux horizontale isocèle, un second palier monté ensemble d'arbre horizontal ayant une première extrémité pourvue d'un arbre entraîné élément multiplicateur horizontal relié à un accouplement élastique avec l'élément d'entraînement, la deuxième extrémité de l'arbre horizontal relié à un générateur et le isocèle horizontal triangle est sur une base rotative.

Version imprimable
Date de publication 02.02.2007gg
