invention
Fédération de Russie Patent RU2149279

turbopropulseur du vent

turbopropulseur du vent

Nom de l'inventeur: Viktor Levkin
Le nom du titulaire du brevet: Lev Viktor
Adresse pour la correspondance: 141260, région de Moscou, Krasnoarmeysk Str .. Dacha 11, kv.6, Lev Viktor
Date de début du brevet: 14.01.1999

L'invention concerne l'énergie éolienne, à savoir les usines d'énergie éolienne avec quelques unités de grande puissance, comme des complexes autonomes, combinés avec une alimentation constante. Le résultat technique consiste à augmenter de manière significative l'efficacité de l'utilisation des sources renouvelables d'énergie propre du vent est atteint par le fait que dans le moteur de vent turbopropulseur comprenant une coque avec pales hélicoïdales disposées horizontalement arbre, et un générateur électrique selon l'invention le long de l'arbre avec un moyeu cylindrique avec une conique hauteur fixé plusieurs rangées d'aubes de turbine avec des éléments portant sur la partie supérieure de ce qui est enveloppe de rotation fixe tronconique dirigé partie inférieure du vent, et constitué par le matériau en feuille de revêtement et de support cadre auquel sont fixés en spirale jusqu'à demi-tours en spirale mur-lame avec cadre de charge sans se chevaucher dans la direction du vent, et de la structure portante du côté au vent vis de guidage fixe étagère, fournissant le mouvement dirigé des courants d'air dans la direction du vent, et le dos des cadres sont renforcés nervures, formant un support de système rigide spatiale, et le rapport de longueur de la coquille au diamètre moyen peut être 0,5-3, l'arbre moteur du vent est monté sur deux supports attachés au chantier avec une plate-forme rotative, installée contre le système de vent de contrôle automatique, placé sur un mât de support.

DESCRIPTION DE L'INVENTION

L'invention concerne l' énergie éolienne, à savoir les usines d'énergie éolienne avec quelques unités de grande puissance, mais aussi à la voiture set-up en combinaison avec l'alimentation électrique constante.

Connu roue à axe vertical, contenant des lignes courbes sur la lame de vis (voir. SU 1150395 A, 15/04/1985).

Le plus proche de la nature technique du dispositif, pris comme un prototype, est un moteur de vent turbo-prop comprenant une coque avec des lames hélicoïdales, un arbre horizontal, et un générateur électrique (voir. SU 1237789 A1, 15/06/1986).

Les inconvénients des dispositifs connus de moteurs éoliens sont les suivants:

- Violation de l'écoulement de la masse totale de l'air, ce qui réduit de façon significative l'impact sur le fonctionnement de la lame, en particulier étendue dans l'espace;

- Les surfaces de travail de zone limitée et la profondeur de l'espace qui permet l'utilisation d'une petite partie de l'énergie éolienne, la plupart du temps un plan frontal;

- Éléments porteurs de pales d'éoliennes sous forme de consoles sans jonctions spatiales réduisent les possibilités constructives d'éoliennes dans l'espace;

- Faible efficacité de l'énergie éolienne et de petite puissance moteurs nécessitent de grandes zones de terre, le capital et les coûts d'exploitation, ce qui entrave l'utilisation d'éoliennes à grande échelle turbines dans l'économie nationale.

Le résultat technique consiste en une augmentation substantielle de l'efficacité de l'utilisation d'une énergie éolienne propre coût source inflammable est atteint par le fait que le moteur du vent turbopropulseur comprenant une coque avec des lames hélicoïdales, un arbre horizontal, et un générateur électrique selon l'invention le long de l'arbre avec un moyeu cylindrique avec coniques parois d'extrémité joint plusieurs rangées d'aubes de turbine avec des éléments portant sur la partie supérieure de ce qui est enveloppe de rotation fixe tronconique dirigé partie inférieure du vent, et constitué par le matériau en feuille de revêtement et de support cadre auquel sont fixés en spirale jusqu'à la moitié-tours en spirale mur-lames avec cadre portant sans chevauchement dans la direction du vent, et de la structure portante du côté au vent vis de guidage fixe étagère, fournissant le mouvement dirigé des courants d'air dans la direction du vent, et le dos des cadres sont renforcés nervures, formant un système rigide spatiale porteuse, et rapport coquille de la longueur au diamètre moyen peut être de 0,5 à 3, l'arbre du moteur du vent est monté sur deux supports attachés au chantier avec une plate-forme rotative, installée contre le système de vent de contrôle automatique, placé sur un mât de support.

turbopropulseur du vent turbopropulseur du vent

Fig. La figure 1 représente une vue générale du moteur;

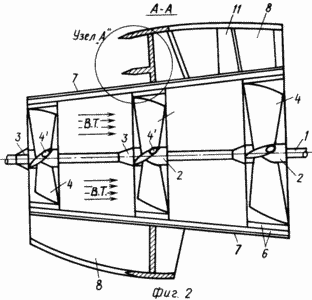

Fig. La figure 2 représente une coupe longitudinale selon A-A;

Fig. La figure 3 montre le noeud "A" mur-lames en spirale avec les étagères à vis de guidage;

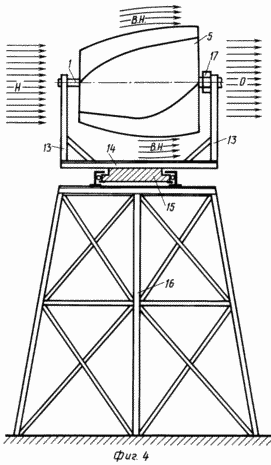

Fig. La figure 4 montre un schéma d'un moteur à turbopropulseur du vent.

turbopropulseur éolienne est une tige 1 (fig. 1, 2, 4) qui traverse le moyeu cylindrique 2 (fig. 1, 2) avec des parois d'extrémité conique 3 (Fig. 1, 2) fixé de plusieurs rangées d'aubes de turbine 4 (fig. 1, 2) avec les éléments de support 4 '(fig. 2) à la partie supérieure de laquelle est fixée l'enveloppe de rotation 5 (fig. 1, 4) sous la forme d'un cône tronqué dirigé partie inférieure du vent, se composant d'un cadre de support 6 (Fig. 1 2) un matériau en feuille revêtu 7 (figures 1 ,. 2, 3); au châssis de support 6 sont fixés dans une spirale allant jusqu'à demi-tours en spirale paroi à lame 8 (fig. 1, 2) ne se chevauchent pas mutuellement dans la direction du vent, comportant un support des cadres 9 (fig. 3) auquel le vent vis de rail fixe étagères 10 (figures 1, 3.), et 11 (figures 1, 2, 3.) assurant le mouvement directionnel des courants d'air dans la direction du vent, et sur les cadres inverses latérales 9 nervures sont renforcées 12 (figures 1, 3.) revêtement fermé 7 pour former le système rigide spatial de support, y compris le renforcement des étagères, dont le nombre est nommé en fonction de la hauteur variable des murs, les lames 8; L'arbre 1 est monté sur deux supports simplifiés 13 (Fig. 4) qui sont fixés au support de la plate-forme de travail 14 (Fig. 4) comportant une plate-forme rotative 15 (fig. 4) fixés sur le mât de support 16 (fig. 4), le moteur est muni d'un générateur électrique 17 (fig. 4).

turbopropulseur du vent

turbopropulseur fonctionne comme suit

Le débit d'air (H) que le mouvement affecte les aubes de turbine 4 avec des éléments portant 4 'et une spirale mur-lame 8 avec brides hélicoïdales de guidage 10 et 11, ce qui donne le débit d'air (VP) de mouvement dirigé, fournissant un effet accru sur la paroi en spirale et briser le flux général des masses d'air.

rotation coque 5 augmente l'impact sur la performance de la lame 4 à la charge de fournir des flux externes de remous supplémentaires (VP), et au détriment des émergents aspiration de traction (A) pour augmenter l'impact des flux (VT) sur les aubes de turbine 4 et flux (OS) sur la face arrière mur-lames 8.

REVENDICATIONS

Turboprop moteur de vent comprenant une coque avec pales hélicoïdales disposées horizontalement arbre, et un générateur électrique, caractérisé en ce que le long de l'arbre avec un moyeu cylindrique avec coniques parois d'extrémité fixées plusieurs rangées d'aubes de turbine avec des éléments portant sur la partie supérieure de ce qui est fixe en rotation enveloppe tronconique dirigé partie inférieure du vent, et constitué de feuilles de couverture et de la structure portante à laquelle sont fixés dans une spirale jusqu'à demi-tours mur-lames hélicoïdales avec une plaque de base ne se chevauchent pas dans la direction du vent, et de la structure portante du côté au vent fixé étagères de guidage de vis qui fournissent le mouvement directionnel des masses d'air circulent dans la direction du vent, et les cadres inverses latérales nervures formant un espace de système de support rigide, dans lequel le rapport de longueur d'enveloppe à son diamètre moyen peut être de 0,5 renforcés - 3, le moteur du vent est monté sur un arbre deux piliers fixes sur le chantier avec une plate-forme rotative, installée contre le système de contrôle automatique du vent, placés sur un mât de support.
