Fédération de Russie Patent RU2013648
Moteur éolienne à axe de rotation vertical
Nom de l'inventeur: Koposov Vadim Fedorovich
Le nom du titulaire du brevet: Koposov Vadim Fedorovich
Adresse de correspondance:
Date de début du brevet: 07.06.1991
Utilisations: les éoliennes à axe vertical de rotation dans l'industrie éolienne. Moteur éolien selon l'invention 1 comprend un rotor tournant autour d'un axe vertical 2. L'axe du rotor 3 fixé sur les lames rotatives qui sont fixés à un angle
à la verticale. Chaque lame est reliée à l'élément élastique - le ressort 5 - à l'extrémité adjacente de l'axe et est monté de manière à pouvoir tourner suivant un angle v + 90b une direction tout en résistant à des éléments élastiques et l'angle de 90- v dans la direction opposée dans laquelle les éléments élastiques ne possèdent pas une résistance à la rotation des pales.
DESCRIPTION DE L'INVENTION
L'invention concerne le génie électrique, en particulier aux conceptions de l' axe de rotation des moteurs perpendiculaire à la direction du vent ou l' écoulement du fluide. Les moteurs à vent peuvent être utilisés pour un générateur électrique, des pompes à eau, des compresseurs et ainsi de suite. N.
conceptions connues des moteurs à vent à axe vertical de rotation, des pales de rotor qui ont la possibilité de tourner autour de son propre axe, perpendiculaire, parallèle ou oblique par rapport à l'axe de rotation du moteur. Sous l'action de la partie de la lame du vent est situé le long de la direction du vent, ce qui lui donne une légère résistance, et diamétralement lames opposées montés transversalement à la direction du vent, créant ainsi une force qui conduit à la rotation du rotor du vent. Ces structures offrent la plus grande utilisation de l'énergie éolienne, quelle que soit la direction du vent et ne nécessitent pas l'orientation sous le vent moteur ou composantes du vent diriger une lame de moteur à réaction.
dessins connus: un moteur principal alimenté par la pression du vent et de l'eau (demande de brevet japonais N 59-32 661, classe F 03 D 3/06, F 03 B 7/00, 1985.); roue éolienne (brevet US N 4408955, cl F 03 D 7/06, 1984.); récepteur d'énergie éolienne à axe vertical et lames mobiles (application française 2.494.781 (AI), Cl F 03 D 3/06, 1982.); l'installation d'énergie éolienne (UK application, N 2119025, cl MKI F 03 D 3/00 1984.); dispositif pour l'énergie éolienne (Allemagne Application N 0 32 33 618 Cl F 03 D 3/06, 1984.); moteur de vent (demande NPD N 265323, cl. 03, le D F, 1989).
inconvénients communs de tous ces moteurs de conception différente; lames à la transition de l'horizontale à verticale et versa vice, se produit sur les lames frapper tout dispositif de poussée, ce qui conduit à la déformation et à une défaillance prématurée des lames, ainsi qu'un effet indésirable du bruit; il n'y a pas de protection contre la destruction des éléments de structure à grande vitesse du vent.
conception connue de l'éolienne (certificat d'auteur URSS N 136 13 72, cl. Le F 03 D 3/06, 1986), sélectionné en tant que prototype. Cette éolienne à axe vertical de rotation, le rotor ayant lui l'axe (mahi) avec des rouleaux reposant sur la bague de guidage fixé, lames rotatives, montées sur des axes inclinés la verticale, et abaissée sur les éléments élastiques (les amortisseurs à ressorts), et les butées et une corde, ce qui empêche la rotation de la lame selon un angle de plus de (Vertical) sous l'action du vent. amortisseurs à ressort ne sont pas la résistance à cette rotation, ce qui provoque une grave lames de soufflage sur des cordes. ailettes diamétralement opposées, en surmontant la résistance des amortisseurs, tournant à un angle proche de l'horizontale, soit à environ 90 .. - .
Lacunes de cette conception: l'occupation de la position verticale lame de son poinçon se produit, conduisant à une défaillance prématurée des lames et les câbles qui sont des éléments pour les axes (balançoires) portant. Cela réduit la fiabilité et la durabilité de l'éolienne. De plus, les impacts créent l'effet de bruit indésirable; diamétralement opposée à la lame ne peut pas prendre une position horizontale en raison de la résistance croissante de l'amortisseur à ressort, ce qui provoque une résistance indésirable à la rotation du rotor d'une éolienne et réduit donc son efficacité.
Le but de la présente invention - augmenter la fiabilité et la durabilité du moteur du vent, ce qui augmente son efficacité, la réduction et la protection du bruit de la puissance du vent du moteur du vent plus valide.
Ces buts sont atteints par le fait que, dans un moteur à vent à axe de rotation vertical, comprenant un rotor attaché à celui-ci axe selon un angle qui une aube rotative montée verticale reliée à des éléments élastiques et monté de façon pivotante à un angle + 90 dans une direction tout en résistant à des éléments élastiques, et un angle de 90 - dans la direction opposée dans laquelle les éléments élastiques ne possèdent pas une résistance à la rotation des pales.
Le moteur éolien proposé aucun choc, comme la lame sous l'action du vent, de surmonter la résistance des éléments élastiques, sont capables de tourner dans la position verticale, puis à + 90. En outre, dans l'amplification du vent au-dessus des lames admissibles sont mis en rotation dans le sens indiqué par un angle supérieur Cela fournit la vitesse du vent du moteur le plus proche du primaire, quel que soit l'augmentation de la vitesse du vent.
des ailettes diamétralement opposées de l'absence d'éléments de résistance élastiques sont disposés sensiblement horizontalement, soit mis en rotation à travers un angle d'environ 90 .. - à partir de la position initiale, ce qui réduit de manière drastique la résistance à la rotation du rotor du vent et augmente son efficacité.

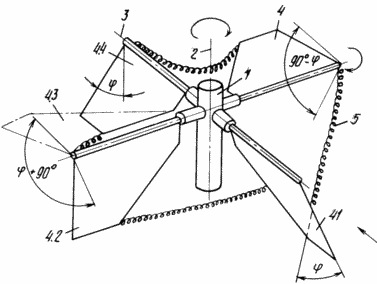

Le dessin montre le moteur du vent.
 |
Le aéromoteur 1 est constitué d'un rotor tournant autour d'un axe vertical 2. L'axe fixe du rotor 3 qui est monté à rotation sur la lame 4; 4,1; 4.2 et 4.4. Chaque pale est reliée à un élément élastique - ressort 5 - avec les extrémités adjacentes de l'essieu. Dans la position initiale des lames 4.2 et 4.4 sont tournées d'un angle Le moteur fonctionne comme suit. Lorsque la direction du vent représenté sur le dessin, la lame 4,2, en surmontant la résistance du ressort sont installés dans une position proche de la verticale (angle de l'amplitude d'environ La différence de vent forces agissant sur la lame est de 4,2, ce qui est dans une position proche de la verticale, et situé sur diamétralement lame 4 qui est dans une position proche de l'horizontale, crée un moment de rotation du rotor du moteur du vent 1. |
Dans le cas où la force du vent est dépassée, le ressort 5, ajusté pour une certaine charge, permet à l'angle lame de torsion est supérieure à 4,3, . En outre, plus la force du vent, plus l'angle de la rotation de la lame. En conséquence, en proportion de la force du vent réduite surface frontale et l'angle lame d'attaque, ce qui assure une vitesse de rotation moteur constant quelle que soit l'augmentation de la vitesse du vent et protège la structure de la destruction.
la conception de l'efficacité est d'augmenter la fiabilité et la durabilité des éléments de structure, ce qui réduit l'effet du bruit, comme dans le moteur proposé est aucun impact du vent. Augmentation de l'efficacité du moteur du vent et le moteur est protégé contre l'énergie éolienne plus acceptable.
REVENDICATIONS
Moteur éolienne à axe de rotation vertical, comprenant un axe de rotor vertical, monté sur des axes à un angle les lames rotatives verticales sont reliées à des éléments élastiques de manière rotative, caractérisé en ce que, afin d'augmenter l'efficacité, chaque pale rotative couplée par un élément élastique adjacent à l'extrémité de l'axe de façon à pouvoir pivoter d'un angle 90 O dans la même direction à l' encontre de la résistance des éléments élastiques et par l'angle o 90 - dans la direction opposée dans laquelle les éléments élastiques ne possèdent pas une résistance à la rotation des pales.
