invention
Fédération de Russie Patent RU2013645
roues éoliennes
Nom de l'inventeur: Viktor Kourilov
Le nom du titulaire du brevet: Kourilov Victor
Adresse de correspondance:
Date de début du brevet: 23.04.1991
Utilisation: l'énergie éolienne. La roue éolienne selon l'invention comprend une lame avec une surface incurvée, monter la lame et un disque d'entraînement relié à l'arbre. La surface courbe est conçu comme une bande avec des trous et tourné de 180 à chaque étape de son ascension. le montage de l'ensemble de lame se présente sous la forme de tiges montées dans les ouvertures et fixés sur le disque.
DESCRIPTION DE L'INVENTION
L'invention concerne l' ingénierie éolienne de puissance et peut être utilisé dans les éoliennes, convertissant l'énergie cinétique du vent en travail mécanique.
Connu axe vertical roue éolienne comprenant des lames des lignes courbes sur la vis dans la direction opposée, reliées par des liens horizontaux profil rationalisés.
Le but de l'invention est d'augmenter l'utilisation de l'énergie éolienne.
Ce but est atteint en ce que la surface incurvée est formée comme une bande avec des trous et tournant à environ 180 à chaque étape de son ascension, et le support de lame se présente sous la forme de tiges montées et fixées dans les trous du disque.
L'invention consiste en ce qui suit.
Ruban courbé dans une ligne hélicoïdale est tourné de 180 ° à chaque étape (bobine), augmente la surface de contact efficace avec le vent, t. E. Augmentation de fardage.

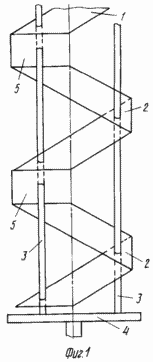

. La figure 1 montre une roue de vent schématique, vue générale; Fig. 2 - la même, vue de dessus.
L'appareil comprend une ligne courbe le long d' une bande hélicoïdale avec des trous 1 et 2 mis en rotation à 180 ° à chaque étape (bobine). Des trous traversants sont des tiges 3, dont une extrémité fixée sur l'unité de disque 4 (entraînement non représenté). Au lieu de tourner 2 forme une partie ascendante inclinée 5.
Dispositif fonctionne comme suit
Lorsqu'il est exposé à l'écoulement de l'air sur la bande 1 et ses ascendants portions inclinées 5 roue tourne du vent. Rod 3 fixé sur le disque d'entraînement 4 et passant par des trous dans une bande dans le champ de rotation de 2 à 180, maintenu dans une position verticale , la bande 1 et de donner la structure de rigidité.
REVENDICATIONS
Roue éolienne comprenant une lame avec une surface incurvée, le support de lame et d' un disque d'entraînement relié à l'arbre, caractérisé en ce que, afin d'améliorer l' efficacité énergétique du vent, la surface incurvée est formée comme une bande avec des trous et tourné de 180 °, à chaque étape de son ascension et monter la lame se présente sous la forme de tiges montées et fixées dans les trous du disque.
Version imprimable
Date de publication 11.02.2007gg
