invention
Fédération de Russie Patent RU2119091

Wind turbine

Wind turbine

Nom de l'inventeur: Stanislav V. Goncharov
Le nom du titulaire du brevet: Stanislav V. Goncharov
Adresse de correspondance:
Date de début du brevet: 27.05.1997

Turbine éolienne pour produire de l'énergie d'écoulement d'air. Sur le châssis fixe (1) est monté un rotor (2) avec un arbre vertical creux central (3), relié cinématiquement (12) à l'arbre d'un générateur électrique (13), et le mécanisme d'orientation des lames dans la position de travail (5). Sur la console de l'arbre creux horizontal (6) sont placés. Aux extrémités des bras (6) sont disposés des arbres verticaux (7), fixés à leurs extrémités les arbres horizontaux (8) avec des lames (9) réalisé sous la forme de plaques rectangulaires. lames horizontales arbres sont reliés cinématiquement avec des consoles avec un rapport de transmission de 1 - 2. arbres verticaux sont reliés cinématiquement au mécanisme d'orientation de l'arbre avec un rapport de transmission 1 - 1 (10). Toute la transmission cinématique peut être réalisée sous la forme d'engrenages coniques. Lors de l'utilisation d'une pale d'éolienne (9) à gauche de l'axe de rotation du rotor, occupent par rapport à la position d'écoulement incident avec la résistance maximale. Les aubes (9) à droite de l'axe de rotation, ce qui crée une résistance minimale, ce qui augmente par conséquent le rendement de la plante.

DESCRIPTION DE L'INVENTION

L'invention se rapporte au vent ingénierie électrique et est destiné à générer l'énergie d'écoulement d'air.

Il est connu depuis un certain nombre d'éoliennes, dont les lames de force mis en rotation autour de leurs axes de telle sorte que la pression de la lame sur un côté de l'arbre du rotor central est plus grand que l'autre côté.

Par exemple, connu éolienne avec arbre vertical, qui lames sont montées sur un axe vertical tubulaires équipés de roues dentées. Les lames de chaque révolution du rotor fait un demi-tour. Pour faire tourner les lames utilisées une chaîne sans fin (voir. AS URSS N 1174, l F 03 D 3/00, 1926).

dans celui-ci et connue éolienne comprenant fixée à la base de la crémaillère fixe monté un rotor avec un arbre vertical central, relié cinématiquement à un générateur électrique, et un mécanisme d'orientation des lames dans la position active, placée sur un arbre dans le plan horizontal de la console, à chaque extrémité comporte des arbres verticaux, et ailettes monté en rotation autour d'un axe vertical (voir. AS URSS N 1800098, A1, F 03 D 7/06, 1993).

Cependant, l'éolienne connue est pas suffisamment efficace.

L'objet de l'invention est d'augmenter l'efficacité et améliorer les performances de la turbine.

Ce but est atteint en ce qu 'une éolienne comprenant fixée à la base de la crémaillère fixe monté à l'intérieur d'un rotor comportant un rotor vertical central est relié cinématiquement à un générateur électrique, et un mécanisme d'orientation des lames dans la position de travail, placé sur un arbre dans le plan horizontal de la console, à chaque extrémité, qui disposés des arbres verticaux et les lames sont montées en rotation autour d'axes verticaux, des arbres verticaux aux extrémités sont équipées d'arbres horizontaux qui sont solidaires des lames réalisées à plat, les lames sont montées en rotation autour d'axes verticaux dans le sens antihoraire rotation du rotor - dans le sens horaire , tout en tournant autour de son propre axe horizontal sur un demi-tour dans une révolution du rotor, et des arbres horizontaux sont reliés cinématiquement avec des consoles avec un rapport d'engrenage de 1 - 2, et eux-mêmes des arbres verticaux sont reliés cinématiquement au mécanisme central d'orientation de l'arbre avec un rapport de transmission 1 - 1, ce mécanisme d'orientation de l'arbre placé dans la cavité de l'arbre vertical central. Dans lequel la console peut être réalisé creux, et la transmission cinématique entre les axes verticaux des lames à l'arbre de mécanisme d'orientation des pales sont placés dans les cavités des consoles, avec liaison cinématique réalisé sous la forme d'engrenages coniques, qui est, dans la solution technique selon appliquée telle installation du circuit et le mouvement en rotation de force des lames qui permet aux lames situées sur la gauche de l'axe de rotation du rotor, occupent par rapport à la position d'écoulement incident, dans lequel l'impédance devient maximale et les lames à droite de l'axe de rotation, ce qui crée une résistance minimale, dans lequel les forces de résistance au mouvement des composants des lames dans la direction transversalement à la direction du vent, et réduit à un minimum.

Wind turbine

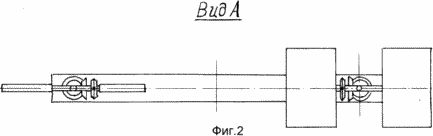

Fig. La figure 1 montre une vue générale d'une éolienne; Fig. 2 - forme A sur la figure. 1.

Eolienne comprenant une partie fixe montée dans le support d'embase 1 sur laquelle un rotor 2 avec un arbre central creux vertical 3, 12 relié cinématiquement à un générateur électrique 4 et placé à l'intérieur du mécanisme d'arbre 14 orientateur 5 lames dans la position de travail. Sur l'arbre monté horizontalement console creuse 6. Aux extrémités des consoles 6 puits verticaux 7 placés aux extrémités supérieures et inférieures sont renforcés par des arbres horizontaux 8 sont placés sur les lames 9, faites sous la forme de plaques rectangulaires. arbres à lames horizontales au moyen d'une transmission cinématique reliée à une console 11 avec un rapport de transmission 1 - 2, et les arbres verticaux au moyen d'une transmission cinématique 10 relié à l'arbre 14 avec l'orientation du rapport de transmission 1 - 1, cette dernière transmission peuvent être placés dans la cavité de la console 6. Tous liaison cinématique peut être réalisée sous la forme d'engrenages coniques.

Wind turbine fonctionne comme suit

Le mécanisme de l'orientation des pales 5, 9 dans la position de travail fixe la direction et le vent écoulement à travers la transmission cinématique fixe éolienne. Dans le même temps tourner les arbres verticaux 7 avec des arbres horizontaux 8 à une position dans laquelle le plan des lames 9, placé sur le côté gauche de l'arbre central 3, une direction perpendiculaire à l'écoulement du vent, et le droit - en parallèle.

Sous l'influence du rotor de l'écoulement du vent tourne. 9, les lames de chaque révolution du rotor est entraîné en rotation autour de son propre axe 8 demi-tour tout en tournant autour d'axes verticaux 7 vice-versa. Les plans des lames 9 se déplacent toujours en parallèle à la direction transversale du vent, réalisant ainsi des forces de résistance au mouvement de réduction des pales en mouvement transversal à la direction du vent, et donc augmente l'efficacité de l'installation.

REVENDICATIONS

1. Eolienne comprenant un support fixe fixé à la base, un rotor monté sur celui-ci avec l'arbre vertical central est relié cinématiquement à un générateur électrique, et un mécanisme d'orientation des lames dans la position active, placée sur un arbre dans le plan horizontal de la console, qui, à chaque extrémité comporte des arbres verticaux, et lame montée en rotation autour d'axes verticaux, caractérisé en ce que les arbres verticaux au niveau des extrémités sont équipées d'arbres horizontaux qui sont solidaires des lames réalisées à plat, les lames sont montées en rotation autour d'axes verticaux dans le sens antihoraire rotation du rotor - dans le sens horaire tout en tournant autour de son propre axe horizontal sur un demi-tour dans une révolution du rotor, avec des arbres horizontaux cinématiquement liés aux consoles avec un rapport d'engrenage de 1 ° C 2, et faire les arbres verticaux sont reliés cinématiquement au mécanisme central d'orientation de l' arbre avec un rapport d'engrenage de 1 o C1, lorsque ce mécanisme d'orientation de l'arbre placé dans la cavité de l'arbre vertical central.

2. Eolienne selon la revendication 1, caractérisé en ce que les consoles sont creuses, et la transmission cinématique entre les axes verticaux des lames au mécanisme d'orientation de la lame arbre logé dans des cavités des consoles, dans lequel la liaison cinématique réalisé sous la forme d'engrenages coniques.

Version imprimable
Date de publication 17.02.2007gg
