Fédération de Russie Patent RU2105190

roues éoliennes

roues éoliennes

Nom de l'inventeur: Petrov Yu
Le nom du titulaire du brevet: Caucase du Nord Université Technologique d' Etat
Adresse de correspondance:
Date de début du brevet: 09.01.1996

Utilisation: à la fois fixe et les systèmes qui utilisent l'énergie éolienne en mouvement. La roue éolienne selon l' invention comprenant une lame et un axe fixe, est en outre pourvu d'axes mobiles, fixés sur un axe fixe et les butées montées de façon rigide sur chaque axe et une lame mobile de façon pivotante à l'angle de la lame (0-90) o par rapport à cet axe, et lames diamétralement opposées, les captures dans des directions opposées.

DESCRIPTION DE L'INVENTION

L'invention se rapporte à enrouler l' ingénierie électrique, en particulier à la conception de l'hélice, et peut être utilisé dans la conception des éoliennes ou des éoliennes.

roue du vent est connu [1] qui contient une crémaillère verticale avec la croix attachée à eux lames verticales profilées et dispositif de verrouillage.

Un inconvénient de cette hélice est que sa construction ne permet pas de modifier les paramètres de roue pour augmenter l'efficacité de la permanence lors de sa rotation, mais rend également impossible de sélectionner et de mettre en œuvre la centrale de mode optimal en fonction des facteurs de changement continu externes (vitesse du vent, sa direction, et d'autres. ).

Le plus proche de la conception selon est un vent de vent de roue roue VBL-3 contenant trois lames en tôle d'acier, renforcés dans le moyeu par l'intermédiaire de roulements à billes. La position des pales peut être réglée par rotation autour de l'axe longitudinal 7-2 o. Lors du réglage des pales sont fixées de manière rigide dans une position particulière. Règlement est effectué dans le but de créer des conditions optimales pour le travail de la roue éolienne, en augmentant son efficacité.

L'inconvénient de cette solution technique est le fait que le règlement est effectué dans une fourchette étroite; il correspond à un seul mode d'installation, certains facteurs aérodynamiques complexes. La modification de ces paramètres de contrôle des facteurs les inclure dans la controverse et ne fournissent pas des performances optimales, les centrales électriques.

L'objectif de la solution technique est d'augmenter l'efficacité de l'hélice, faisant le meilleur usage de l'énergie éolienne, mais aussi d'améliorer les propriétés de performance des éoliennes et la fiabilité de ses travaux.

Le résultat technique est de créer un degré de liberté supplémentaire, en permettant aux lames de tourner autour de son propre axe pendant la rotation de la roue.

Ce résultat technique est obtenu que la roue éolienne connue comprenant une lame et un axe fixe, est en outre pourvu d'axes mobiles, fixés sur un axe fixe et les butées montées de façon rigide sur chaque axe et une lame mobile en pivotement à l'angle de pale (0-90) o relativement cet axe étant disposé diamétralement par rapport aux lames loquets axe fixe dans des directions opposées.

Grâce à cet agencement de pinces peuvent tourner les lames dans des directions opposées, sur une moitié de l'axe - dans le sens horaire, et contre drugoy-. Des axes peut être deux ou plus, qui est déterminée, entre autres, la taille des aubes. A tout sens de la roue éolienne tourne dans le même sens, déterminé par la direction de pinces.

roues éoliennes

Cette conception permet d'accroître l'efficacité, faire pleinement usage de l'énergie éolienne, améliorer la sécurité et la fiabilité des éoliennes.

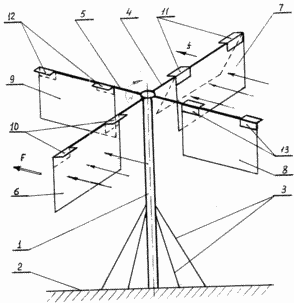

installation RÉSUMÉ illustré par un dessin qui représente schématiquement une turbine à vent qui se compose d'un essieu fixe fixé à la base 2 au moyen de câbles 3. sommets 1 sont fixés axe fixe mobile en rotation autour de l'axe 4, 5, qui sont des lames disposées par paires 6 7, 8, 9 avec des pinces fixes 10, 11, 12, 13.

Les lames 6, 7, 8, 9 sont fixés de manière à pouvoir être mis en rotation autour de son axe selon un angle de 90 °.

roue éolienne fonctionne comme suit

Lorsque la direction du vent de la flèche F (voir. Figure), il souffle parallèlement à l'axe 5 et les lames 12, 13 ne sont pas affectés par les forces, ce qui pourrait créer un couple. Couple de créer des forces de vent agissant sur les pales 6, 7 et sur la lame 6 la force F tendant à faire tourner l'axe 4 dans le sens des aiguilles d'une montre et la lame 7 sera une force f (représentée sur le dessin par une flèche), en vue de tourner l'axe 4 dans le sens antihoraire direction. La résistance au vent rendra toute la surface de la lame 6, en tant que elle est perpendiculaire au vent, et ne peut pas tourner dans le sens du flux d'air, étant donné que est empêchée de tourner dans ce sens se verrouille 10 fixé de manière rigide à l'axe mobile 4.

La lame 7, et à l' origine situé perpendiculairement au vent, il tourne sous l'influence par rapport à son axe à un angle de 90 o, puisque les verrous 11 sont dirigées dans la direction du vent, et ne pas avoir une résistance à la rotation de la lame. Faire tourner la lame dans le sens du vent permettra de réduire sa résistance à un courant d'air en mouvement. La lame 7 tourne à un angle au couple généré par son poids est équilibré par le couple généré par un courant d'air en mouvement. Les lames sont constituées d'un matériau léger, tel que de la toile, tissu filtrant et d'autres.

Lorsque la lame 7 est dévié par un angle proche de 90 °, il aura très peu (si o 90 viennent à zéro) , la résistance à l' axe de rotation 4. Le couple produit par la lame 6 est beaucoup plus grande que le compteur de temps a généré la lame, conduisant à tourner l'ensemble du système à un certain angle, et que l'ensemble du système est mis en rotation selon un angle de 90 °, la position de la lame 6 prend la lame 8 et la position de la lame 7 - lame 9. de plus, les lames 8 et 9 répétera l'action des lames 6, 7.

Si le vent change de direction pour inverser (par rapport à l'exemple ci-dessus), la résistance au vent, et donc permettra de créer un couple lame 7, les verrous 11 qui ne sera pas lui donner la possibilité de tourner dans le sens antihoraire. La lame 6 dévie sur un certain angle et de créer un petit moment neutralisante.

Le système continue à faire tourner les pales axes mobiles 4, 5 dans le même sens (sens horaire). Ainsi, avec un changement de direction du vent est inversé le système continue de tourner sans changer la direction.

Ce facteur dans le maintien de la direction de rotation de la roue éolienne, quelle que soit la direction du vent est très important, parce que Il crée des conditions pour la sélection de la puissance maximale du vent, indépendamment des changements dans sa direction.

Lorsque les lames, chacune d'entre elles , à son tour (dans l'intervalle de 180 °) de rotation devient travaillant sur toute la surface de la pale, et chacune à son tour , devient un frein, mais une petite partie de la surface de la pale, et à créer ainsi un couple.

La conception proposée diffère sensiblement des roues éoliennes à hélices connues que les lames ont un degré de liberté supplémentaire, à savoir sont capables de tourner autour de son propre axe pendant la rotation de la roue.

La gamme de l'énergie produite peut être très large, selon la taille des lames et de la vitesse du vent. Centrale électrique peut être conçu pour une puissance cible différente.

Le projet de construction peut trouver une utilisation dans des installations fixes, et dans le déplacement et mobile, par exemple dans des bateaux à hélice (au lieu de la voile).

Utilisation de la conception proposée permettra une comparaison avec l'art antérieur pour augmenter l'efficacité de l'hélice, les caractéristiques de performance de l'éolienne; la sécurité et la fiabilité de ses travaux.

REVENDICATIONS

Roue éolienne comportant une lame et un axe fixe, caractérisé en ce qu ' il est en outre muni d'axes mobiles, fixés sur un axe fixe et les butées montées de façon rigide sur chaque lame et la lame pivotante d'axe mobile à travers un angle de 0 à 90 ° par rapport à cet axe, sur diamétralement lames espacées captures dans des directions opposées.
