invention
Fédération de Russie Patent RU2030777

générateur entraîné par le vent

générateur entraîné par le vent

Nom de l'inventeur: Zhupahin Anatoly
Le nom du titulaire du brevet: Zhupahin Anatoly
Adresse de correspondance:
Date de début du brevet: 01.11.1990

Utilisation: l'énergie éolienne. Le générateur entraîné par le vent inventive comprenant positionné sur une fondation rouleau vertical 1 traverse 14 monté avec des lames 19 avec les pignons 20, 21 qui sont reliés dans un rapport de 1: unité d'entraînement étoiles 2 de la chaîne 4, 5, coaxialement placées sur l'arbre, et un générateur électrique. Un arbre vertical monté de manière fixe et coaxiale sur un stator 3, un générateur de puissance et deux pignons 4, 5 montées de façon rotative et les pales traversent et le rotor 2 de façon rotative électrique monté sur l'extrémité supérieure de l'arbre, chacun de l'arbre de pignons reliés à la chaîne 25 étoiles un demi-lame.

DESCRIPTION DE L'INVENTION

L'invention concerne l' énergie éolienne des installations de production et se rapporte à une turbine éolienne à axe vertical de rotation.

Connu générateur éolien (AS N 1307081, 1987, Bull. N 16) comprenant un arbre vertical rotatif placé sur elle par les lames niveaux ayant la possibilité d'améliorer l'efficacité de la séparation radialement de l'arbre et tourner autour de leur propre axe en fonction de la force et direction du vent à différentes altitudes sur les gradins.

Les inconvénients sont la complexité d'une telle installation des flux de vent pour déterminer le tourbillon d'ensemble lors de la rotation des pales et le dernier réglage, et une augmentation des paliers à glissement et d'appui, en particulier au bas de l'arbre en rotation grâce à sa déviation dans l'amplification de la force du vent.

Connu poussée par le vent générateur (Pat. US N UK 1486 338 1977), qui comprend un arbre rotatif placé sur elle traverse des pales et le moyeu avec la palette de direction. En outre, chacune des étoiles de la lame communique avec son étoile sur la manche et lames de générateur entraîné par le vent de la position de la position de direction aube est corrigée. Barbotin rapport de dents de 1: 2 est utilisé de l'invention précédemment connu.

Les inconvénients sont l'ajustement fiable des lames de direction à aubes à cause du sillage aérodynamique des tourbillons turbulents derrière le mât dans l'écoulement du vent (w. IR 87/9, pp. 8, abz.7), une efficacité réduite en raison du grand nombre de lecteurs de la chaîne et l'inclinaison portant courbure à la base de l'arbre tournant dans le vent.

La totalité de la plus proche dans les caractéristiques (de l'art antérieur) est une solution comprenant un arbre tournant avec des ailettes verticales qui astérisque dans le rapport 1: 2 en communication avec des roues dentées disposées de manière coaxiale à l'arbre. En outre arbre de roue dentée ne tourne pas avec l'arbre, et au moyen d'engrenages, les douilles et les manchons sont reliés à un régulateur centrifuge qui en ajustant la position des pales en fonction des variations de la vitesse du vent ou de la charge sur le générateur d'énergie pour stabiliser la vitesse de rotation des pales autour de l'arbre.

Les inconvénients du dispositif sont un grand nombre de lecteurs de la chaîne, ce qui réduit l'efficacité de l'usine et le métal lourd et complexe, confinant arbre d'inflexion ment lorsque la charge du vent, et en même temps, ce qui réduit considérablement la surface utile des lames dans la turbine éolienne dans un espace occupé.

L'essence de l'invention est qu'un générateur entraîné par le vent, contenant disposé sur la fondation avec arbre vertical traverse monté avec des lames avec des pignons connectés dans un rapport 1: 2 chaîne unité d'entraînement avec des astérisques placés coaxialement sur l'arbre, et un générateur à axe vertical et rigidement montés de manière coaxiale sur ce stator du générateur électrique et deux roues dentées montées de manière rotative, et une culasse et des pales de rotor d'un générateur électrique monté à rotation sur l'extrémité supérieure de l'arbre, dans lequel chaque arbre des pignons associés à l'un du circuit moitiés étoiles lames.

générateur entraîné par le vent générateur entraîné par le vent

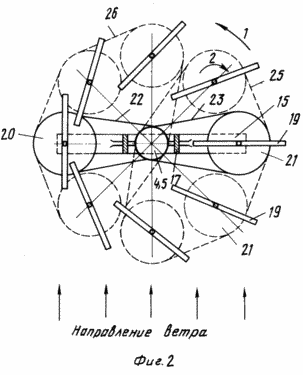

Fig. 1 montre une poussée par le vent générateur proposé, vue générale; Figure 2 - Schéma de la position des lames, des chaînes.

générateur entraîné par le vent (fig. 1) est constitué d'un arbre monté sur celui-ci 1 avec le stator 2 qui est monté à l'intérieur du rotor du générateur 3 et de puissance. Sur l'arbre fixe 1 et le pignon 4 et 5 de la même 6e de la roue de diamètre formée en même temps que la vis sans fin 7, par exemple, une paire d'engrenages à vis sans fin. 7 Ver 8 communique avec un volant de direction fixé à la colonne de support 9 à l'intérieur duquel est installé avec l'arbre de support 1 sur un palier 10. Le châssis de support 9 est fixé sur la base 11. A l'extrémité supérieure de l'arbre 1 par l'intermédiaire d'un palier 12 et 13 articulés étrier 14 constitué par la tige 15 16 et un bras oscillant inférieur, relié à des connexions de dureté 17. a la périphérie des culbuteurs 15 et 16 dans les ensembles de paliers 18 sont montées des lames 19 des lames sur l'axe de rotation 20 et le pignon fixé 21 par rapport aux doubles roues dentées 4 et 5, dont le diamètre sont couverts par une chaîne planétaire 22 et 23 avec les roues dentées 4 et 5 respectivement. balancier inférieur 16 est relié de façon rigide au rotor du générateur électrique 3 qui est à l'abri de la pluie et de protection contre le boîtier fermé de courant 24. Lorsque l'étrier 14 est fixé plusieurs paires de lames, la chaîne 25 (voir Fig. 2) comprend un planétaire, un des 4 étoiles ( ou 5) et l'ensemble de la double roue dentée 21 d'une moitié du diamètre des pales 19, une autre chaîne 26 et entoure l'autre pignon planétaire 5 (ou 4) et deux fois le diamètre de la roue dentée 21, la seconde moitié de la lame 19. la division en deux quelconques lames étoiles.

Lors du montage d'une lame est positionnée le long du diamètre du cercle, et l'autre extrémité du diamètre perpendiculaire. Dans cette position, les lames 20 et le pignon 21, le couvercle de la chaîne, respectivement, avec les pignons 4 et 5. Si plusieurs paires de générateur entraîné par le vent lames, chaque aube suivante est fixée à un angle avec la rotation par rapport à la lame précédente. angle les lames sont en béton selon la formule



n i - lame spécifique - 1, 2, 3, etc.

180 - l'angle de rotation de la lame à un chiffre d' affaires croisillon.

Après avoir installé les chaînes lames dentées fixes.

Éolienne fonctionne comme suit. Avec le même rapport de transmission de 1: 2 entre le pignon et les lames, les lames occupent une position désirée dans le passage d'une position à une autre, avec seulement deux circuits avec un nombre quelconque de lames.

Le nombre minimal de circuits avec un nombre quelconque de lames réduit le frottement et améliore l'efficacité de l'installation.

Transfert de palier 12 à l'extrémité supérieure de l'arbre et palier de support 13 à la base de la traverse inférieure affecte sensiblement la nature de la rotation poussée par le vent. L'arbre lui-même peut se plier, même avec des lames inclinées traverse, mais cette influence à peine la friction portant à l'extrémité supérieure de l'arbre. Sam arbre ne tourne pas, et réduit donc la masse totale des pièces en rotation. Lors de la rotation n'a pas d'incidence sur l'augmentation de la friction de roulement à la base de l'arbre à partir du dernier creux dans le vent. Ces avantages permettent d'exploiter l'installation à un vent faible et d'accroître l'efficacité.

La régulation de la vitesse de rotation des pales est réalisée en faisant tourner l'arbre. À partir de la déviation de l'arbre portant la base peut être faussé, mais elle ne modifie pas la rotation du générateur électrique. Les astérisques 4 et 5 sont fixées à l'arbre, de sorte que la position des lames par rapport à l'arbre ne change pas, mais le changement par rapport au vent. En tournant le volant 8 est réduite vent perception zone de droite est augmentée et la gauche, ou vice-versa, ce qui conduit à une diminution ou une augmentation de la différence perçue de la pression du vent sur la partie de la traverse et, par conséquent, la vitesse de rotation. Dans ce cas, la roue peut être entraînée automatiquement par des procédés connus, et de déterminer la direction du vent capteurs installés à distance des éoliennes, à l'exclusion de l'impact de son propre vortex.

Avec une utilisation à grande vetroelektroustanovok en nombre dans la famille, ferme, location de la ferme et d'autres formes de propriété peut se produire une forte réduction de la consommation d'énergie des réseaux électriques publics, qui peut être une puissance nucléaire de remplacement va conduire à l'amélioration de la situation écologique dans les régions.

REVENDICATIONS

Générateur éolien comprenant positionné sur une fondation arbre vertical traverse monté avec des lames avec des roues dentées reliées à un rapport de 1: 2 à chaîne pignons de l'unité d'entraînement disposées de manière coaxiale sur l'arbre, et un générateur électrique, dans lequel l'arbre vertical est rigide et fixé coaxialement sur dans celui-ci le stator du générateur électrique et deux pignons montés en rotation, et une culasse et des pales de rotor d'un générateur électrique monté à rotation sur l'extrémité supérieure de l'arbre, dans lequel chaque arbre des pignons associés à l'une des moitiés du circuit étoiles lames.
