invention
Fédération de Russie Patent RU2285149

Windmills VORTEX

Windmills VORTEX "Yalynka"

Nom de l'inventeur: Stanislav Gusak (UA); Ganzelinsky Sergey (UA); Dementienko Alexander
Le nom du titulaire du brevet: Gander Stanislav (UA); Ganzelinsky Sergey (UA); Dementienko Alexander
Adresse postale: 49005, Ukraine, Dnepropetrovsk, ul.Simferopolskaya, 19, kv.64, S.I.Gusaku
Date de début du brevet: 16.11.2004

L'invention concerne l'industrie de l'énergie, en particulier l'installation d'énergie éolienne vortex fourni avec le guide des canaux confondus. Le résultat technique est d'augmenter le coefficient de performance (COP) à installer et à assurer la formation d'un écoulement tourbillonnaire stable sans perturbations dues à la formation à la sortie dans le domaine de la formation de l'écoulement épais et laminaire écoulement tourbillonnaire. Whirlpool centrale éolienne comprend au sommet dans la roue tube de vent à axe vertical, est cinématiquement relié au convertisseur d'énergie en tant que générateur de puissance, niveaux guides convergents canaux dans chaque catégorie sont disposées spirale autour de l'axe vertical et en hélice le long de lui, tandis que les sections de canal effilées forment une zone de formation de l'écoulement de vortex .

DESCRIPTION DE L'INVENTION

L'invention concerne le domaine de l' énergie électrique, en particulier, à l'installation d'énergie vortex du vent, qui sont fournis avec un guide confus canaux, et peut être utilisé pour produire de l' électricité propre au vent moyen des fermes, haute et très haute capacité.

Whirlpool centrale éolienne connu selon le brevet de la Fédération de Russie №2043536, publ. 10/09/1995, MPK 6 F 03 D 9/00, qui comprend la partie supérieure d'une roue confuseur éolienne à axe vertical qui est relié cinématiquement au confuser de conversion d'énergie de manière coaxiale avec et au-dessous du sol situé sur les canaux de guidage de base cercle de convergence sont formés par des boucliers, des écrans et qui sont disposés tangentiellement à la partie cylindrique avec des entrées espacées uniformément de l'écoulement du vent. Les parois verticales de la partie cylindrique crée une virole solidaire d'une ouverture de sortie de la zone de formation de l'écoulement tourbillonnaire. Dans ce cas, l'écoulement vertical du vent généré conique profilée surface de fondation sur l'axe vertical.

Le principal inconvénient de cette installation est une faible formation de résistance à l'écoulement tourbillonnaire (ses cycles de travail), la perte de vitesse due à l'écoulement du vent lorsqu'il passe dans un anneau en spirale uniforme et la présence d'un seul orifice de sortie dans la zone de formation de l'écoulement tourbillonnaire.

Un deuxième inconvénient est le manque de vitesse de vent circuler verticalement, en raison de l'utilisation de la surface de fondation conique profilée, ce qui conduit à la formation d'un écoulement instable de vortex d'anneau de travail.

Connu centrale éolienne tourbillonnant selon le brevet de la Fédération de Russie №2070661, publ. 20/12/1996, MPK 6 F 03 D 04/03, qui contient une pile avec situé au milieu de ses quatre hélices ayant un axe vertical et qui est relié cinématiquement au convertisseur d'énergie, de manière coaxiale avec le tuyau d'échappement, avec son côté extérieur, l'emplacement des quatre rangées de guides convergents canaux de palier sont disposées en hélice le long de l'axe vertical et autour d'elle le long curvilignes en ce qui concerne les surfaces qui ont la forme de surfaces cylindriques, dans lequel le rétrécies en termes de guides de section interne convergeant canaux sont reliés à des ouvertures de sortie respectives dans la cheminée, sur laquelle se trouve un windwheel correspondant ce niveau et large en termes de la section transversale des canaux de guidage convergent externes sont entrées de l'écoulement du vent. Dans cette installation, les guides hélicoïdaux canal le long de l'axe vertical convergeant est la différence entre la grande inclinaison de la surface inférieure et une pente plus faible vers le haut de leur surface supérieure vers le bas. et l'écoulement du vent compacté au sein de chaque canal se prolonge le long du côté extérieur de sa surface cylindrique et dans le tourbillon d'écoulement formant zone (ses anneaux de travail) presque radialement.

L'avantage de cette configuration de la précédente est que chaque canal de guidage convergent cylindriques des surfaces verticales occupe seulement une petite partie d'une gamme holistique, réduisant ainsi la possibilité d'un échec de la formation de l'écoulement de vortex.

Cependant, et ce paramètre a une faible formation de résistance de l'écoulement de vortex (ses anneaux de travail) en raison de l'utilisation de surfaces verticales de forme cylindrique, avec une concavité vers l'axe vertical dans le guide confondu canaux par lequel l'écoulement du vent compacté pénètre dans la zone de formation du vortex débit sensiblement radialement .

la formation de faible résistance de l'écoulement de vortex (son anneau de travail) les résultats et la perturbation possible de l'anneau de vortex en haut de chaque niveau et après le passage de l'impact de son énergie sur l'hélice de cette étape en raison de la diminution de l'énergie cinétique de l'écoulement tourbillonnaire dans le même temps.

Un second inconvénient de cette configuration est que la partie de chaque canal de confuser de guidage dans la zone de leurs ouvertures d'entrée ont une forme plane cylindrique, ce qui réduit la surface totale de l'écoulement du vent de ces ouvertures et, par conséquent, diminue la vitesse de l'écoulement du vent dans la zone de l'écoulement de vortex.

Le plus proche de la solution revendiquée de l'essence technique et résultat technique obtenu est une centrale éolienne vortex selon le brevet de la Fédération de Russie №2059881, publ. 10/05/1995, MPK 6 F 03 D 9/00, qui comprend un tuyau situé au sommet d'au moins une roue du vent qui est relié cinématiquement au convertisseur d'énergie, la première couche sous les canaux de guidage tuyau convergents qui sont disposés dans un palier en hélice le long de l'axe vertical, et autour - le long des surfaces incurvées des côtés extérieurs et intérieurs de chaque canal de confuser de guidage, tout en rétrécies en termes de guides de section transversale canal convergeant sont des orifices de sortie, qui forment autour de l'axe vertical de la zone de formation de l'écoulement de vortex et large en termes de la section transversale des canaux convergents de guidage sont entrées pare-brise ruisseau. Dans cet appareil, les surfaces courbes ont une forme cylindrique qui se rapproche de la forme linéaire et présente une concavité sur l'axe vertical. A la hauteur de l'installation de plusieurs niveaux de convergence des canaux de guidage, dans lequel la première partie du tuyau situé sous une roue de vent, et la deuxième partie - sur un niveau avec elle et fournit un flux de vent sucer sur la roue du vent pour générer le vide.

L'avantage de prototypes par rapport à l'installation précédente est de réduire la possibilité d'un échec de la formation de l'écoulement de vortex (son anneau de travail) en effectuant la surface courbe de forme cylindrique concave avec l'axe vertical.

Cependant, et ce paramètre ne fournit pas une réduction suffisante de la possibilité d'un échec de la formation de l'écoulement de vortex (ses anneaux de travail) en raison du fait que, pour un mode de réalisation cylindrique extérieur et guides à l'intérieur canaux convergents concavité de la verticale d'axe d'écoulement du vent le long de chacun de ces côtés est combiné sous angle aigu avec les sorties convergentes des canaux de guidage. Il se caractérise par des lignes d'écoulement instationnaire, leur courbure forte et, par conséquent, la formation de courants de Foucault secondaires, ce qui conduit à la rupture ou la formation d'un écoulement tourbillonnaire dans la zone de sa formation ou la perte d'efficacité de l'énergie et de réduire leur installation.

La base de l'invention est de créer un vortex efficace en fournissant une centrale éolienne dans les sorties de chaque canal d'écoulement laminaire guide de confuser pour former un écoulement de vortex stable, sans interruption, ce qui, à son tour, permettra d'améliorer le flux d'énergie et d'augmenter l'efficacité de l'installation. En outre, l'augmentation du volume de l'écoulement du vent de préhension prévu diminue la possibilité de verrouiller sa hauteur dans la zone de l'écoulement de vortex sans interruption.

Le problème est résolu par le fait que la centrale tourbillon du vent comprenant un situé en haut dans le tuyau au moins une roue éolienne, qui est relié cinématiquement au convertisseur d'énergie, sous les guides tuyau de premier rang convergeant canaux palier sont disposés en hélice le long de l'axe vertical, et autour d'elle - pour surfaces incurvées des faces intérieure et extérieure de chaque canal confuser de guidage, tandis qu'en termes de canaux de guidage rétréci section convergentes sont des orifices de sortie, qui se forment autour de l'axe vertical de la zone écoulement tourbillonnaire formant, sont larges et entrées de l'écoulement du vent en termes de section transversale convergente des canaux de guidage. Les appareils des surfaces courbes extérieures et intérieures de chaque canal de guidage confuser axe vertical en forme de spirale. En outre, l'angle de plan horizontal hélicoïdalement disposé guides canal le long de l'axe vertical augmente d'un niveau confuser canal de guidage pour le deuxième axe vertical convergeant. Chaque canal de guidage formé confuser verticalement effilée de l'entrée vers la sortie. Dans cette partie de chaque canal spirale guide dans les entrées de Confuser en douceur dans une partie radiale. Une partie de la face extérieure radiale de chaque canal d'confuser de guidage agencé pour être commandé nouvelle augmentation radiale. En outre, sur la surface intérieure de chaque canal de guidage en spirale confuser extérieur le long de la forme profilée plaques d'écoulement du vent situé, dont la hauteur augmente progressivement à partir de zéro dans la direction de la zone de formation d'écoulement tourbillonnaire. La section intérieure de chaque canal confuser satisfait aux coins arrondis de guidage. Et en termes de la section conique de chaque canal de guidage est rabat confuser réglable pour permettre à cette section de chevauchement. et l'installation comprend de manière coaxiale avec le premier niveau de convergence des canaux de guidage au moins le deuxième niveau de la convergence des canaux de guidage. Ainsi, toutes les rangées de canaux convergents de guidage sont réalisés sous la forme d'un tronc de cône, les surfaces supérieure et inférieure qui ont la forme de tronc de cône et l'anneau, la surface inférieure de la plupart des canaux supérieurs de guidage de palier de convergence est reliée à la surface supérieure au niveau des canaux de guidage de palier convergentes inférieures. Une zone de formation de l'écoulement de vortex est fait effilé du fond de l'appareil à son sommet. Angle par rapport au plan horizontal, des guides disposés en hélice canaux convergents augmente le long de l'axe vertical d'un niveau à la seconde vers le haut. Les niveaux des canaux de guidage convergents montant bottom-up des guides canaux convergents diminue. Au sommet de la conduite est la prise avec des séparateurs de flux de vortex. En outre, le guide des chaînes confuses en spirale disposé autour d'un axe vertical, dans le sens antihoraire dans l'hémisphère nord et vers la droite dans l'hémisphère sud. Dans ce cas, l'angle de plan horizontal hélicoïdalement guides canal convergeant sur l'axe vertical augmente à chaque niveau de canal confuser un guide à la deuxième et d'un palier à la seconde antihoraire vers le haut dans l'hémisphère nord ou dans le sens de l'hémisphère sud arrangé terre.

La mise en œuvre de la surface courbe des côtés extérieurs et intérieurs de chaque canal guide de confuser autour d'une spirale d'axe vertical permet un écoulement laminaire de l'écoulement du vent dans chaque guide confondu les canaux, et dans les points de vente, qui sont la section intérieure de chaque canal guide de confuser resserré en termes de la frontière de la zone la formation d'un écoulement tourbillonnaire de l'anneau de travail. Ceci est assuré par le fait que le passage sur le guide de l'écoulement du vent canalise spirale confus par les forces d'inertie tangentielles scellé le long de sa partie latérale spirale extérieure. Un tel écoulement étranglé et pénètre dans la zone de formation de l'écoulement tourbillonnaire, ce qui réduit la possibilité de créer un vortex de flux secondaire et, en conséquence, fournit une formation plus stable d'un écoulement tourbillonnaire de l'anneau dans la zone de travail. Ceci permet d'augmenter l'énergie du flux de travail annulaire à la fois en réduisant les courants de Foucault secondaire, et que le courant emballé toute sa composante étendent parallèlement les unes aux autres et sont linéairement ajoutés et non pas à un certain angle, comme cela se produit dans l'art antérieur, l'efficacité de l'installation elle est augmentée.

Exécution de l'angle de plan horizontal guides disposés en hélice canal le long de l'axe vertical convergeant de telle sorte que l'augmentation du niveau d'un guide de confuser canal à la seconde autour d'un axe vertical, permet d'augmenter facilement la vitesse de l'écoulement tourbillonnaire de la hauteur de l'anneau de travail au sein d'un niveau, ce qui et facilite formation persistante et le mouvement de la hauteur de travail de l'anneau, sans interruption.

Effectuer confuser chaque canal de guidage se rétrécit dans le plan vertical de l'entrée vers la sortie permet au joint d'effectuer le réglage de l'écoulement du vent de ce canal et ainsi augmenter encore la résistance à l'écoulement de la formation de vortex dans la forme de son cycle de travail.

Jouer avec une transition en douceur de la spirale-confuser chaque canal de guidage dans la région des ouvertures d'entrée dans la partie radiale peut augmenter la quantité de préhension installation écoulement du vent externe.

Mise en œuvre de la face extérieure en spirale radiale de chaque canal de confuser de guidage avec la possibilité d'augmentation radiale supplémentaire réglable et permet de procéder à une augmentation contrôlée de l'entraînement d'écoulement du vent tout en réduisant sa vitesse.

Courir sur la surface intérieure de chaque côté de la spirale externe le long de la forme des plaques d'écoulement confuser vent du canal de guidage simplifié améliore l'écoulement laminaire le long de l'extérieur de la partie comprimée de chaque canal de guidage en spirale confuseur, ce qui réduit encore la possibilité de créer un vortex de flux secondaire. Et cela donne une forme plus stable, sans interruption du flux de travail anneau de vortex. A la hauteur de ces plaques effectuer de telle sorte que progressivement augmenté de zéro vers la formation des zones d'écoulement du vent permet ainsi de réduire leur résistance à l'écoulement du vent.

La mise en œuvre de la section interne de chaque canal confuser de guidage avec des coins arrondis ou elipsovidnymi et réduit la possibilité de créer un secondaires courants de Foucault et donc visant à réduire la possibilité d'une interruption de travail écoulement tourbillonnaire annulaire.

Emplacement amortisseur réglable dans la section rétrécie dans le plan de chaque canal confuser de guidage peut réduire ou bloquer complètement les ouvertures de sortie dans la zone de formation d'écoulement tourbillonnaire avec une augmentation de l'écoulement du vent externe à la tempête.

Exécution de manière coaxiale avec le premier niveau de convergence des canaux de guidage au moins les deuxièmes guides de niveau convergents canaux permettra d'installer un multi-niveaux, qui à son tour vous permet d'utiliser non seulement les proches de la surface à basse vitesse des flux de vent et le vent circule avec une plus grande vitesse à la hauteur.

Effectuer tous les guides de Tiers convergeant canaux comme un cône tronqué, les surfaces supérieure et inférieure qui sont également de la forme d'un cône tronqué sous la forme d'un anneau, la surface de palier inférieur le plus haut est relié à à la surface supérieure des niveaux inférieurs, il permet d'installer une plante entière de cône tronqué, et avec les mêmes grands cônes situés au bas de l'installation pas à pas, où il y a des flux de vent à basse vitesse, et un cône tronqué à sa partie supérieure. Ceci permet d'obtenir une plus grande prise vent réglage du volume d'écoulement pour le support d'anneau de travail écoulement tourbillonnaire stable dans la zone de l'écoulement de vortex.

Exécution de la zone de formation de l'écoulement de vortex rétréci en installant bas vers son sommet permet d'augmenter l'écoulement de vortex annulaire compactage de travail dans cette hauteur de la zone avec l'augmentation maximum de sa puissance au sommet, la zone de localisation de l'hélice, qui peut être réalisée dans plusieurs turbines situées dans l'axe vertical un tube sur l'autre.

Exécution de l'angle de plan horizontal, des guides disposés en hélice canal convergent le long de l'axe vertical de telle sorte que l'augmentation d'un niveau à la deuxième installation vers le haut permet à la hauteur d'augmenter la vitesse verticale de l'écoulement tourbillonnaire du cycle de travail, ce qui réduit la possibilité de verrouiller la hauteur de la formation d'une zone de vortex écoulement, qui est causée par différents taux d'écoulement du vent externe à la base et au sommet d'un système à plusieurs niveaux. Ceci permet d'optimiser le flux de tourbillon se déplaçant le long de la hauteur de l'installation sans perturbation de l'écoulement.

Installation réalisée dans laquelle le nombre de guides convergents canaux en gradins diminue hauteurs d'installation, et dirigé à réduire serrure pour la hauteur formant zone d'écoulement de vortex en raison des différentes vitesses de l'écoulement du vent externe en bas et en haut de la plante à plusieurs niveaux qui facilite l'optimisation du déplacement du vortex sur hauteur de montage, sans interruption de l'écoulement.

Courir sur le dessus de la tubulure avec séparateurs permet l'échappement de dissiper l'écoulement de vortex.

Twist guides convergents spirale canal autour de l'axe vertical dans le sens antihoraire à l'emplacement de l'installation dans l'hémisphère nord et dans le sens horaire si l'emplacement d'installation dans l'hémisphère sud de la Terre peut être utilisée pour augmenter la torsion de l'écoulement du vent dans l'installation des niveaux d'accélération de Coriolis, qui est causée par la rotation de la Terre.

Une performance de l'angle de plan horizontal de guides disposés en hélice convergents canaux le long de l'axe vertical, de sorte que l'augmentation de chaque niveau d'un canal guide de confuser à la seconde et d'un niveau à la deuxième tranche dans le sens ascendant installation anti-horaire dans l'hémisphère nord ou dans le cadre de aiguilles d'une montre dans l'hémisphère sud, et vous permet d'utiliser pour augmenter la vitesse de fonctionnement de l'écoulement de vortex sur la hauteur de montage de l'accélération de Coriolis.

Ce qui précède confirme les relations et de cause à effet entre l'ensemble des caractéristiques essentielles de l'invention revendiquée et résultat technique réalisable.

Cela permet à l'ensemble des caractéristiques essentielles par rapport à la formation de vortex de l'art antérieur fournissent moulin écoulement de vortex stable sous la forme d'anneaux de travail sans défaillances en fournissant dans les sorties de chaque confuser de canal de guidage et compacté flux laminaire du vent. Cela améliore l'écoulement de l'efficacité énergétique et de l'augmentation correspondante de l'installation. En outre, le volume permet une meilleure préhension de l'écoulement du vent qui est réglable vers le haut. et réduire la possibilité de blocage est prévu à la hauteur de la zone de formation de l'écoulement tourbillonnaire sans interruption. Assurer et augmenter le joint de travail flux anneau de vortex sur la hauteur d'installation.

Selon les auteurs, la solution technique revendiquée répond aux critères de l'invention "nouveauté" et "activité inventive", parce que l'ensemble des caractéristiques essentielles qui caractérisent l'installation d'énergie éolienne vortex est demandée est nouvelle et ne suit pas explicitement de l'art antérieur.

Windmills VORTEX "Yalynka"
Windmills VORTEX "Yalynka"

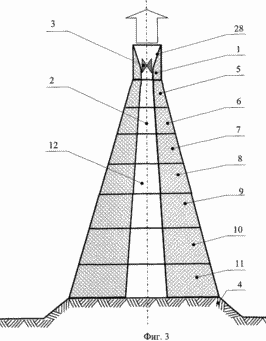

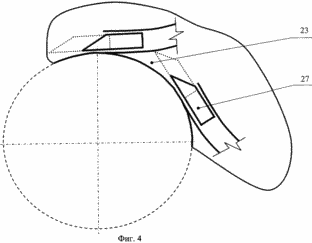

L'invention proposée est illustrée par les dessins dans lesquels des éléments ont les mêmes numéros de référence et dans lequel la figure 1 montre une centrale éolienne de vortex, vue générale; Figure 2 - la même section le long de A-A de la figure 1; Figure 3 - la même section verticale sur la Figure 1, sans les canaux de guidage convergents; La figure 4 montre l'agencement d'un volet réglable dans la sortie; La figure 5 montre l'agencement plan radial supplémentaire sur le côté extérieur de chaque canal de guidage confuseur.

Un mode de réalisation préféré de la centrale tourbillon du vent selon les figures 1, 2, 3, configuré comme un exemple d'installation sous forme étagée de piramidopodobnoy sept étages, qui comprend au sommet de la colonne montante 1, qui est situé au milieu de l'axe vertical du vent roue 2, 3 qui sont relié cinématiquement convertisseur (non représenté) de l'énergie de manière coaxiale avec le tube 1 et la roue du vent 3 et sous eux sont situés sur la base 4 avec gradins 5-11 région 12 formant un écoulement tourbillonnaire dans l'anneau de travail. Chaque niveau de 5,11 en termes de spirale 2 et autour d'un axe le long de ses guides disposés en hélice confuser canaux (rétrécis) (SAC) 13-19, dont chacun a une enveloppe extérieure 20 et un côté vertical intérieur 21, la surface incurvée dans le plan qui, conformément à 2 spirale faite. Chaque CCN 13-19 a l'entrée 22 et la sortie 23 ouvertures appropriées. Dans la zone des ouvertures d'entrée 22 de chaque spirale CCN 13-19 en douceur dans sa partie radiale respectivement avec la radiale externe 24 et interne 25 côtés. Conformément à la figure 5, la face extérieure radiale 24 de chaque CNC 13-19 sont capables d'augmenter encore les plans radiaux extensibles régulés 26. Près de chaque orifice de sortie 23 selon la figure 4, le clapet 27 est réglable afin de fournir la possibilité de se chevaucher les rétrécie en termes de l'article 13-19 de chaque CCN. La zone 12 formant un écoulement tourbillonnaire est effectivement une cheminée qui est formée se rétrécissant du bas vers son installation en haut, met 3. Agencement d'hélice dans la partie supérieure du tube 1 est placé avec la douille 28 des séparateurs (non représentés) de l'écoulement tourbillonnaire. Dans ce cas, l'angle de plan horizontal NSC disposé en hélice le long de l'axe vertical dans chaque niveau augmente d'un CCN au deuxième niveau et une deuxième installation vers le haut.

Tel qu'il est utilisé plusieurs turbine à hélice 3, qui sont disposés au-dessus de l'autre sur un axe vertical 2.

Le convertisseur de puissance est utilisé de préférence avec un volant moteur électrique puissant. Dans un autre mode de réalisation, le convertisseur d'énergie mécanique peut être appliquée en trois hélices tournant ou une autre énergie thermique.

Dans un mode de réalisation, la surface d'installation 29 du côté de la spirale extérieure intérieure 20 de chaque direction d'écoulement IAC 13-19 et le vent le long d'une rangée de petites plaques d'ajustement de forme aérodynamique (non représenté), dont la hauteur augmente progressivement à partir de zéro vers les régions 12 formant un écoulement tourbillonnaire et qui peut être rendu réglable.

et dans un mode de réalisation, chaque CNC 13-19 dans un plan vertical formé par les entrées rétrécies 22 vers les sorties 23.

de préférence, la section intérieure de chaque CNC 13-19 réalisée avec des coins arrondis. Dans d'autres modes de réalisation de cette section peut être sous la forme d'une ellipse, cercle, demi-ellipse.

Dans un mode de réalisation, le réglage peut être réalisé sous forme de cône tronqué avec un étages empilés de manière appropriée 5-11 sous la forme de cônes tronqués ou partie supérieure conique pyramidal.

et le réglage peut être réalisé sous la forme d'étapes disposés dans la partie inférieure de large et égaux en termes de niveaux, qui sont disposés l'un au-dessus de l'autre.

Lorsque l'emplacement de l'installation dans l'hémisphère nord de la Terre NCC spirale dirigée autour d'un axe vertical dans le sens antihoraire, tandis que l'emplacement de l'installation dans l'hémisphère sud - dans le sens horaire afin d'être utilisé pour accélérer l'écoulement du vent en termes de l'accélération NCC Coriolis. Dans le même temps l'angle de plan horizontal de hélicoïdalement disposé NCC le long de l'axe vertical augmente à chaque niveau d'un CCN à la deuxième et d'un niveau à la deuxième installation vers le haut dans le sens antihoraire dans l'hémisphère nord et vers la droite dans l'hémisphère sud et afin d'utiliser l'accélération de Coriolis pour accélérer l'écoulement du vent dans la zone de réglage de l'installation 12 PUF.

des canaux de communication technologiques pour la distribution et l'accès pour l'entretien peuvent être effectués dans les parois de la CCN 13-19 latérales extérieure et intérieure.

VORTEX Windmills fonctionne comme suit

écoulement du vent (représenté par des flèches) est incidente dans toutes les directions sur le logement d'installation et capturé par SAC 13-19, où elle se condense en raison du rétrécissement des canaux et des spirales. La vitesse de son déplacement est augmentée dans de nombreuses fois, combien de fois la section transversale des ouvertures d'entrée 22 est supérieure à la section transversale de la sortie des ouvertures 23 à travers la sortie courant tourbillonnaire 23 du vent pénètre dans la zone 12 formant un écoulement tourbillonnaire (FVP) dans une spirale ascendante due à l'exécution hélicoïdale de chaque CNC 13 axe vertical -19 2. dans la zone 12 FVP écoulement du vent est formé dans l'anneau de vortex fonctionnant à une densité maximale, qui monte en hauteur zone FVP 12, qui assure la fonction de la conduite d'échappement, et en raison de ses restrictions à la hauteur de plus compacté. La vitesse de déplacement de la hauteur de vortex d'écoulement du travail annulaire se développe, et en augmentant l'angle de la performance hélicoïdale que chaque haut niveau NCC que la partie inférieure, et d'augmenter cet angle dans la CCN adjacente à chaque niveau, ce qui contribue à l'absence de mouvement de verrouillage de la bague de travail hauteur de la zone d'écoulement tourbillonnaire 12 PUF. Dans le tube vertical 1, l'énergie de l'écoulement tourbillonnaire de l'anneau de travail est transformée en énergie de rotation de l'hélice 3 et à la suite du générateur d'énergie - en énergie électrique.

Avec la croissance de la vitesse de travail de rotation de l'écoulement de vortex annulaire se produit d'être aspiré l'écoulement du vent de toute la CCN 13-19, ce qui augmente encore l'énergie de l'anneau de travail.

L'énergie de l'anneau de travail et augmente au détriment des plus grandes pièces de préhension radiale d'écoulement du vent NCC 13-19, qui a en outre une radiale accrue extension des avions 26 avec une diminution de la vitesse du vent.

Avec la croissance de la vitesse du vent au-dessus de la critique chaque CCN 13-19 volet désigné 27, qui est couvrir partiellement ou complètement la sortie des ouvertures 23 pour la réception de seulement la quantité requise de l'écoulement du vent sur le vent roue 3, qui assure un fonctionnement électrique en mode nominal.

Lors de l'exécution de l'installation, dans laquelle d'un niveau à la quantité de CCN 13-19 dans la direction vers le haut est réduit, et contribue à l'absence de mouvement de fermeture de la zone de réglage du débit anneau de vortex 12 FVP en raison du fait que la contrepartie accordée aux flux de vent à grande vitesse dans la partie supérieure de l'installation, que dans sa partie inférieure.

Bien qu'il y ait représenté et des modes de réalisation, qui sont reconnus comme étant les meilleurs pour mettre en oeuvre la présente invention, il sera compris par les spécialistes dans le domaine de l'art, qui peut être réalisé divers changements et modifications décrites, et les éléments peuvent être remplacés par un équivalent sans sortir du cadre des revendications de la présente invention.

Le respect de la solution technique proposée au critère de l'invention de "application industrielle" est confirmée par ces exemples accomplir un tourbillonnant moulin à vent.

REVENDICATIONS

1. Vortex centrale d'énergie éolienne comprenant un tuyau situé au sommet d'au moins une roue du vent qui est cinématiquement relié à un convertisseur de puissance sous le tuyau - les premiers canaux de guidage convergents de scène, qui sont disposés dans un palier en hélice le long de l'axe vertical, et autour d'elle - le long curviligne surfaces des côtés extérieurs et intérieurs de chaque canal de confuser de guidage, tout en rétrécies en termes de guides de section transversale canal convergeant sont des ouvertures de sortie, qui forment autour de l'axe vertical de la zone de formation de l'écoulement de vortex et large en termes de section transversale convergeant guides de canal sont entrées de l'écoulement du vent, dans lequel que la surface incurvée des côtés extérieurs et intérieurs de chaque confuser canal de guidage autour de l'axe vertical en spirale effectué.

2. Appareil selon la revendication 1, caractérisé en ce que l'angle par rapport au plan horizontal guides disposés en hélice canal le long de l'axe vertical augmente d'un palier confuser canal de guidage pour le deuxième axe vertical convergeant.

3. Appareil selon la revendication 1, caractérisé en ce que chaque canal de guidage vertical confuser formée conique depuis l'entrée jusqu'à la sortie.

4. Dispositif selon la revendication 1, caractérisé en ce que la partie en spirale de chaque canal de guidage dans les entrées d'Confuser en douceur dans une partie radiale.

5. Appareil selon la revendication 4, caractérisé en ce que la partie radiale de la face externe de chaque canal confuser de guidage est agencé pour être commandé en outre l'élargissement radial.

6. Appareil selon la revendication 1, dans lequel ladite surface interne de spirale sur le côté extérieur de chaque confuser de canal de guidage situé le long de la forme profilée de la plaque d'écoulement du vent, dont la hauteur augmente progressivement à partir de zéro dans la direction de la zone de formation d'écoulement tourbillonnaire.

7. Appareil selon la revendication 1, caractérisé en ce que la section interne de chaque confuser canal de guidage réalisé avec des coins arrondis.

8. Appareil selon la revendication 1, caractérisé en ce que la section transversale rétrécie au niveau de chaque canal de guidage est réglable rabat de confuseur pour permettre à cette section de recouvrement.

9. Appareil selon l'une quelconque des revendications 1-8, caractérisé en ce qu 'il comprend de manière coaxiale avec la première rangée de canaux convergents de guidage pour au moins une deuxième étape convergente des canaux de guidage.

10. Appareil selon la revendication 9, caractérisé en ce que tous les niveaux de convergence des canaux de guidage sont réalisés sous forme d'un tronc de cône, les surfaces supérieure et inférieure qui ont la forme de tronc de cône et l'anneau, la partie inférieure la plus rangée des canaux convergents de surface de guidage supérieure reliée à la surface inférieure de la partie supérieure Lower tier convergence des canaux de guidage.

11. Appareil selon la revendication 9, caractérisé en ce que la zone de formation de l'écoulement tourbillonnaire formé se rétrécissant de bas en haut de son installation.

12. Appareil selon la revendication 9, caractérisé en ce que l'angle par rapport au plan horizontal, des guides disposés en hélice canaux convergents augmente le long de l'axe vertical d'un niveau à la seconde vers le haut.

13. Appareil selon la revendication 9, caractérisé en ce que le nombre de canaux de guidage convergents vers le haut est réduite en gradins convergeant canaux de guidage.

14. Appareil selon la revendication 9, dans lequel le tuyau est situé au-dessus de l'entonnoir avec des séparateurs de flux du vortex.

15. Dispositif selon la revendication 9, caractérisé en ce que les canaux en spirale confus guidage disposées autour d'un axe vertical dans le sens antihoraire dans l'hémisphère nord ou dans le sens horaire dans l'hémisphère sud.

16. Appareil selon la revendication 15, caractérisé en ce que l'angle par rapport au plan horizontal, des guides disposés en hélice convergeant canal le long de l'axe vertical dans chaque niveau augmente d'un canal de guidage vers la seconde confuser et d'un palier à la seconde dans le sens antihoraire vers le haut dans le nord hémisphère et dans le sens horaire dans l'hémisphère sud.
