Fédération de Russie Patent RU2043536

Windmills

Windmills

Nom de l'inventeur: Rakovsky Vladimir Fedorovich
Le nom du titulaire du brevet: Rakovsky Vladimir Fedorovich
Adresse de correspondance:
Date de début du brevet: 07.05.1990

Utilisation: dans l'industrie éolienne. La centrale éolienne selon l'invention comprend une partie de lame 12 montée dans un ensemble de palier monté sur la structure de support verticale, un générateur électrique 15 relié mécaniquement à la partie de lame 12 à travers l'arbre d'alimentation 13, un des éléments de concentration guidage monté sur une fondation. partie Paddle est fourni avec confuser 11. Les éléments de concentration-guide sont anneau en spirale avec des fentes verticales régulièrement espacées. Par la zone de l'anneau dans les fentes verticalement les panneaux adjacents sont des écrans plats, qui sont montés dans un plan qui coïncide avec la tangente à la circonférence de l'anneau et sont détenus au moyen de pistes et les vergetures.

DESCRIPTION DE L'INVENTION

L'invention concerne l' énergie éolienne.

Connu centrale d'énergie éolienne comprenant une partie de lame reliée mécaniquement avec la partie de la lame du générateur, un dispositif de guidage.

L'invention vise à améliorer l'efficacité et augmenter la résistance de la structure d'installation.

Cet objectif est atteint par le fait que la centrale éolienne est constituée d'une partie de lame mécanique générateur associé électrique, la structure de support, les dispositifs pour la conversion et le stockage de vent d'énergie, comprenant en outre monté sur une base de vortex générant des éléments de concentration-guide, et l'axe de la turbine de vent est réglé verticalement et coïncide avec l'axe central du tourbillon en amont.

éléments de concentration de guidage sont anneau cylindrique avec six fentes espacées régulièrement verticales (lacunes d'air) et six verticalement à côté de l'anneau dans la zone des fentes plates écrans aérodynamiques boucliers, les boucliers sont montés dans un plan qui coïncide avec la tangente à la circonférence de l'anneau et la fente est en forme supérieure (angle) formé par le bouclier et la bague.

la partie lame est montée dans l'ensemble de palier fixé à une structure de support verticale (pôle) est pourvu d'un élément de concentration de flux confuseur, et d'un générateur monté sur une surface inférieure reliée dans une direction étendue puissance de l'arbre vertical.

une partie palette est effectué par le type mnogorotornoy de manière coaxiale avec un diamètre variable de chaque profil rotor congruente ultérieur de l'élément diffuseur.

Windmills Windmills

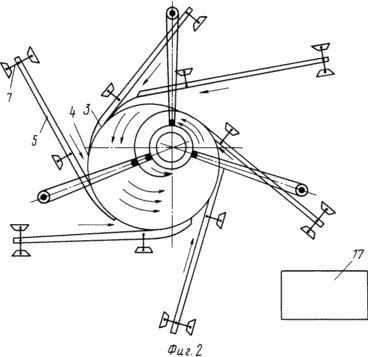

1 montre une installation d'énergie éolienne, une vue de côté; La figure 2 est identique à la vue de dessus.

La centrale éolienne se compose d'un rez-de-1 et 2 parties aériennes. 1 comprend une partie 3 anneau en spirale au sol avec six fentes 4, fentes pour le passage du flux d'air. Par la bague 3 dans la zone de fentes adjacentes écran six du vent 5. Écran 5 est conçu comme un écran plat à paroi mince sous la forme de parallélogramme allongé. Chaque écran 5 est orienté tangentiellement à la circonférence de l'anneau 3, de sorte que la fente 4 situé au sommet de l'angle formé par la forme de l'axe horizontal de l'écran et formant un anneau. Le bord supérieur de chaque écran 5 est muni d'une visière 6 montée à un angle d'environ 90 (ou légèrement inférieur) de l'écran. Canopy est focalisé pour former un anneau. L'écran est fixé en position verticale et la bague 3 assemblé à partir de plusieurs (six dans ce cas, six ou un multiple de) éléments de ski extensions 7. Le cylindrique. Chaque élément décrit une partie d'un cercle, la fixation de tous les éléments fournis par la partie supérieure 8 et inférieure 9 haubans métalliques.

une partie hors sol 2 comporte un pied de mât 10, au sommet de laquelle est fixé à l'intérieur de l'élément 11. élément confuser convergent 11, selon l'axe vertical est fixé à l'unité de lame opérationnelle écart de mnogorotorny (partie de la lame) 12. L'axe de la lame est verticale. arbre de puissance 13 se connecte avec une partie de lame 12 montée sur la partie de base 14 du générateur 15. plaques électriques de base 14, fixées sous l'anneau 3, ne pas avoir une configuration plate, et sont profilées (empilés) de manière à former une surface conique doux. Le sommet du cône augmente au- dessus de la périphérie de l'anneau de formage 3. L'angle de cône de 120 à 160. Le générateur 15 est monté sur la partie supérieure du cône (cône tronqué) et ferme le boîtier 16 et ayant une forme conique. Version Générateur 15 modèle. Le trépied de mât monté sur 10 des trois fermes, chaque «jambe» qui est renforcée sur la plaque de base en dehors du ring, ou quand une rigidité suffisante (voir la figure. 1, 2) renforcée directement sur l'anneau d'étanchéité supérieur 8 3. Dans toutes les versions de mât 10 est stabilisé corde mécanique vergetures. Les fentes de la bague 3 dans certains cas (en particulier les grandes plantes) peuvent être équipés de volets contrôlés (ouvert-fermé), stores (non représenté).

La partie électrique du générateur 15 est connecté à l'appareil de stockage de 17 vetrovodorodnogo.

Wind Turbine fonctionne comme suit. L'écoulement du vent pénètre dans des fragments du plan formé par l'écran 5. Avec la poursuite du mouvement des masses d'air en partie en changeant sa direction de mouvement, ruée vers l'anneau 3, augmentant la concentration de la trajectoire du flux d'énergie, le débit augmente. Cela fonctionne efficacement moitié de l'écran, à savoir, trois fragments. Écran Visor 6 5 Fuites réduit le débit dans le sens vertical, optimise le flux. La fente d'écoulement concentré est ensuite fendu 4 est fourni avec une vitesse élevée dans l'anneau 3. La vitesse vecteur orienté écran 5 tangentiellement à un cercle intérieur de l'anneau flux change de façon linéaire à rotation. En raison de la surface profilée en forme de cône de la base 14 de l'écoulement (inférieur) est impliqué dans un mouvement ascendant à la verticale. L'effet stimulateur de tourbillons d'air. Un effet supplémentaire est produit par une hélice (spirale) du profil de l'anneau, ce qui favorise la concentration maximale de vortex d'énergie dans le centre de l'anneau. Up de la partie centrale le long d'un axe vertical allongé vortex artificiel confondu autre élément 11 est stabilisé, il est atteint un degré encore plus élevé de concentration, et est envoyé à la partie de palette 12. L'intervalle entre l'anneau supérieur 3 et le bord inférieur de l'élément diffuseur 11 dans la structure dynamique du tourbillon intense artificielle impliquer les couches d'air environnantes et d'augmenter son potentiel énergétique. L'énergie de rotation de la lame 12 en outre la puissance est transmise à l'arbre de générateur 15, selon le schéma classique est transformé et transmis au consommateur et vetrovodorodnoe unité 17 d'accumulation.

REVENDICATIONS

1. Les moulins à vent, comprenant une partie de lame monté dans l'assemblage de palier et monté sur une structure de support verticale, mécaniquement associée à la partie de la lame en étendant dans la direction verticale du générateur d'arbre de force, les éléments de concentration guidage, montés sur une fondation, l'axe de montage est vertical et confondu avec l'axe central du tourbillon en amont, caractérisé en ce que la partie de lame est munie d'un confuseur, un des éléments de concentration-guide sont anneau en spirale avec des fentes verticales régulièrement espacées à la zone des fentes annulaires adjacents verticalement écrans aérodynamiques plats, panneaux, tandis que la partie de lame est monté au-dessus d'une concentration des éléments de guidage et des panneaux, écrans sont montés dans un plan qui coïncide avec la tangente à la circonférence de l'anneau.

2. Installation selon la revendication. 1, caractérisée en ce que la partie de lame est formée de manière coaxiale avec le diamètre variable mnogorotornoy chaque rotor suivant.

3. Installation selon la revendication. 1, caractérisé en ce que les écrans, les panneaux sont maintenus dans une position stable au moyen de pistes et les vergetures.
