invention
Fédération de Russie Patent RU2070661

VORTEX PUISSANCE

VORTEX PUISSANCE

Nom de l'inventeur: Mosolov Vladimir Gerasimov
Le nom du titulaire du brevet: Mosolov Vladimir Gerasimov
Adresse de correspondance:
Date de début du brevet: 25.07.1994

Utilisation: dans le secteur de l'énergie, en particulier dans la construction de centrales d'énergie éolienne. L'utilisation inventive de plusieurs générateurs de tourbillons situés à des distances spécifiques tuyau de réglage dans la fente de chacun d'entre eux un courant d'air passe à travers les ailettes de guidage des douilles, tous les flux excitant d'air dans leur hauteur et la largeur de la direction du vent, il va créer un puissant air de vortex de tuyau ruisseau, dans lequel la zone d'action dans l'arbre vertical à l'angle optimal placé ailes roues éoliennes. En outre, lorsque les générateurs de tourbillons dont chacun génère un vide dans, résultant en une portion supplémentaire de l'air d'être aspiré à la fois de la direction du vent et à travers les ouvertures et les fentes latérales ouvertes sur le fond du tube, augmentant ainsi la capacité d'écoulement d'air du vortex.

DESCRIPTION DE L'INVENTION

L'invention concerne l' industrie de l' énergie électrique et électrique, en particulier pour la construction de centrales d'énergie éolienne.

Dans les centrales éoliennes connues, montés dans le tube est ascendant flux d'air (vos.v.p.), et le plus souvent, ces paramètres sont basés sur des oscillateurs traditionnels cylindrique.

Pour une installation électrique prototype accepté vortex (AS N 1021804, F 03 D 3/04, publ. 1983).

L'essence de l'invention consiste en ce que, sous l'action de la roue éolienne (VK) ne soit pas utilisé croissant flux d'air (vos.v.p.) et le débit d'air de vortex (VVP) directement dans le tuyau, généré générateur de tourbillon (GV). Sur les ailes de chaque roue éolienne (VK) fait son partir

Flux d'air cyclonique formé partir située à une certaine distance de l'axe central (arbre) et la surface intérieure du tuyau (CP emplacement approximatif des zones dans le tube représenté sur la figure 2). A cette vitesse. CE (Zone I) est augmenté de plusieurs fois (5 sur 7) par rapport à la vitesse du vent à l'entrée du tube et atteint un maximum à la VVP de base (Zone IV). vitesse this dans la partie centrale du tube (zone II) est proche de zéro, tandis que sa surface intérieure (zone III) est approximativement égale à la vitesse dans le conduit d'admission. Pour différents diamètres de tuyaux v.v.p emplacement différent. En augmentant le diamètre du tuyau pour augmenter la vitesse de VVP par rapport au taux Sun. CE en même temps, augmenter la zone intérieure (zone II), à savoir réduit la superficie totale de Sun. CE Par conséquent, la capacité résultante des éoliennes selon la vos.v.p. et au VVP sera le même, à savoir, pas violé la loi de conservation de l'énergie. Mais le fait est que lorsque vous utilisez le VVP qui se rétrécit, se trouve dans un avis favorable pour la sélection de l'emplacement de l'énergie éolienne du tuyau, son taux est plusieurs fois vos.v.p. de vitesse supérieure

Grimper la spirale. c. n. avec la même force agit constamment sur les ailes VK qui sont installés dans VVP (Zone I) à l'angle optimal. Dans la partie intérieure du tuyau (zone II), où le CE de vitesse proche de zéro, est l'arbre avec les éléments de fixation et les éléments de fixation. . Un n ou contrepoids à odnokrylyh VK En outre, en raison du petit levier d'utiliser Sun. c. p. dans la zone intérieure serait inefficace. VP la zone extérieure (zone III) est également pas utilisé, ce qui élimine ainsi la nécessité d'un polissage de la surface intérieure du tube, en tenant compte des pertes dues aux frottements.

Étant donné que la VVP d'interaction With Wings VK il sera partiellement détruit, il est prévu de former une VVP en hauteur du tube et l'ouverture et la fermeture des fentes du siècle Elle fabrique des vannes automatiques. Par ailleurs, des ailettes de guidage reliées à la conduite et une armature en métal, l'augmentation (tube de maintien, ce qui réduit la résistance mécanique dans les positions des fentes et des ouvertures inférieures et suivantes.

En fonctionnement, chacun des GV la mise sous vide par lui-même, et par conséquent augmente la vitesse. c. n. Par conséquent, le montant manquant d'air sera aspiré à travers les trous inférieurs et fentes du siècle ce qui augmentera la capacité de VVP

VORTEX PUISSANCE VORTEX PUISSANCE

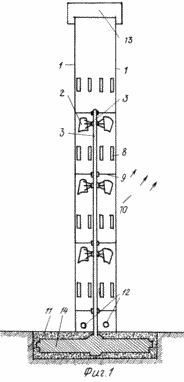

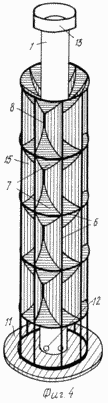

La solution technique est illustrée par les dessins qui représentent: la figure 1 van sans aubes de guidage dans la section. Le générateur de disque est placé dans le socle sur lequel repose le tuyau. arbre du générateur placé dans le maximum (le maximum possible) de hauteur. Sur l'arbre, qui est fixé par des paliers multiples plaques profilées fixées VK dispositifs Krylov. A la hauteur du tuyau montre quatre fentes du siècle La partie inférieure du tube présentant des ouvertures supplémentaires dans la cloison supérieure; Figure 2 tubes en coupe avec un exemple d'agencement des zones de distribution de CE où évidemment l'avantage de l'aile du vent des installations de VVP dans la région (Zone I) à l'angle optimal; Figure 3 du tuyau partir où vous pouvez voir la fente et vannes automatiques; 4 Vue générale de Van, où le tuyau est installé sur une fondation. Dans la partie supérieure du déflecteur est situé, et au fond - le trou supplémentaire. Mur Prises quatre sections des dispositifs de guidage fixés à l'intérieur des lieux de tube GV fentes et à l'extérieur de la structure métallique repose sur la fondation; Figure 5 - partie de la conduite avec les rails latéraux; 6 tubes avec des parois latérales de guidage en coupe, qui montre clairement à quel point la saisie CE a augmenté

Van se compose de tuyaux 1 partir 8, le disque du générateur 14 (ce qui peut être utilisée et d'autres types de générateurs) à l'arbre 3, qui sont fixés VK 2 et les éléments de fixation de l'arbre 9, des ouvertures supplémentaires 12, vannes automatiques 5, avec guidage latéral aubes 15, supérieure et inférieure des parois 7 de prises 7, un cadre métallique 6, la fondation 11. Les flèches 10 indiquent la direction du vent.

tuyau de métal est 20 fois plus léger que la structure détaillée du béton armé.

Dans le fourgon à la place du générateur cylindrique classique, il est conseillé d'utiliser un générateur puissant ligne à basse vitesse (carrousel) placé horizontalement. Générateur d'arbre vertical, qui sont fixés dans quelques-uns. k. retirée au maximum possible sans les adaptateurs de hauteur (engrenages) relié au disque rotor. La vitesse angulaire de rotation de l'arbre entre 10 et 50 tr / min. rotor de disque servira simultanément comme un volant puissant. Vous pouvez utiliser d'autres types de générateurs.

B. p. Provient de la direction du vent dans le tuyau à travers les douilles disposées sur toute la hauteur des aubes de guidage. En raison du côté de la paroi de guidage 15 CE acquiert un mouvement tourbillonnant. CE tourbillonnement occupant une position spécifique dans la conduite (pour différentes tailles, il sera différent), travaillant à un angle optimal avec des ailes VK 2, l'arbre 3 tourne le générateur 14. Le générateur de vortex inférieur (GV) agit sur le pilote première éolienne à hélice (VK) et à créer un vide en dessous, aspire de l'air supplémentaire à travers la partie supplémentaire des ouvertures 12, une deuxième et une troisième r .in. agissant en son VK en même temps, rétablir la partie détruit dans. CE sur précédente roue éolienne (VK). Dernier générateur de vortex supporte un mouvement tourbillonnant VK Pendant décharger le compte créé par un tout GV la vitesse augmente VVP et la quantité manquante de l'air sera aspiré à travers les trous supplémentaires au bas du tuyau et la fente en avant ce qui augmente le VVP de puissance

La quantité d'un. et VK Cela dépendra de la longueur de l'arbre du générateur, la distance admissible entre le VK et à partir de cet effort, qui est nécessaire à la rotation spécifique du rotor du générateur et le nombre d'ailes VK leurs formes et leurs dimensions doivent être choisies de telle sorte que la VVP après la destruction partielle, à l'approche de la prochaine VK restauré.

Vitesse. CE sera constante, depuis les changements brusques de la vitesse du vent seront lissées volant puissant, qui joue le rôle du rotor du générateur et de l'apport de CP dans le tuyau lors des changements prolongés de la vitesse du vent amortisseurs seront contrôlés automatiquement.

vihreustanovka Offert ne nécessite pas l'orientation par rapport à la direction du vent.

VIENNE totalement inoffensif sur le plan écologique, occupe une petite zone relevant de sa construction. En outre, si les puissantes éoliennes modernes qui utilisent une grande surface des ailes, font un bruit dans la réception de la télévision locale, les ondes électromagnétiques générées par le CE de friction sur les ailes VK sera projeté par un tuyau métallique.

REVENDICATIONS

Alimentation Vortex comprenant aéromoteur à axe vertical disposée à l'intérieur du tube, muni d'orifices d'entrée d'air ayant des aubes de guidage, et à une hauteur en gradins, d'un déflecteur monté sur l'extrémité supérieure du tube et situé à l'extrémité inférieure de l'arbre d'un générateur électrique, caractérisé en ce que l'installation est munie supplémentaire hélice, aubes de guidage à la sortie former les générateurs de tourbillons, et chaque roue éolienne est situé à proximité du générateur de vortex de l'impact de l'écoulement tourbillonnaire de l'air.
