Fédération de Russie Patent RU2211946

Wind turbine

Wind turbine

Nom de l'inventeur: Seleznev Nikolay Vasilevich
Le nom du titulaire du brevet: Nikolai Seleznev
Adresse de correspondance: 123317, Moscou, 1er proezd Krasnogvardeyskiy, 20, kv.43, NV Seleznev
Date de début du brevet: 14.09.2001

L'invention se rapporte à vetrotehnike et peuvent être utilisés pour la construction de parcs éoliens. Le résultat technique consiste à faciliter la conception et l'efficacité d'une turbine éolienne est fournie par le fait que l'éolienne comprenant un arbre vertical et lames attachées sont disposées par paires dans des plans mutuellement perpendiculaires, selon l'invention, l'arbre est conçu comme un tuyau rotatif à celui-ci ci-dessous fixé rouleaux coniques placés sur le tube de plus petit diamètre, l'extrémité inférieure encastrés dans le sol de fondation, dans lequel le tube rotatif est supporté rouleaux sur un anneau embrassant le tube de plus petit diamètre et les lames disposées à des hauteurs différentes, sont formées comme des cadres avec des valves qui constituent la plaque avec des broches, attaché de façon pivotante aux cadres.

DESCRIPTION DE L'INVENTION

L'invention se rapporte à vetrotehnike et peuvent être utilisés pour la construction de parcs éoliens.

Connu éolienne comprenant un arbre vertical avec un haut et en bas entre parenthèses, qui sont installés entre la lame rotative et le contact avec eux à écran plat (voir. RU 2029885 C1, cl. F 03 D 3/06, 27.02.1995) les caractéristiques essentielles adoptées pour le plus proche analogique (prototype).

Les inconvénients sont l'arbre solide de haut poids du moteur et installé autour des panneaux, l'apparition de forces horizontales supplémentaires agissant sur l'arbre en raison de la pression du vent sur la lame, non seulement, mais aussi sur le large panel, surtout quand ils sont mis en rotation à angle droit à la direction du vent. En outre, à l'emplacement des lames à des angles obliques à la direction du vent, par exemple 45 o, le vent une seule lame de pression qui obture situé derrière l' autre lame de la puissance du vent qui ne sont pas pleinement utilisées.

Le résultat technique consiste à faciliter la conception et l'efficacité d'une turbine éolienne est fournie par le fait que l'éolienne comprenant un arbre vertical et lames attachées sont disposées par paires dans des plans mutuellement perpendiculaires, selon l'invention, l'arbre est conçu comme un tuyau rotatif à celui-ci ci-dessous fixé rouleaux coniques placés sur le tube de plus petit diamètre, l'extrémité inférieure encastrés dans le sol de fondation, dans lequel le tube rotatif est supporté rouleaux sur un anneau embrassant le tube de plus petit diamètre et les lames disposées à des hauteurs différentes, sont formées comme des cadres avec des valves qui constituent la plaque avec des broches, attaché de façon pivotante aux cadres.

Wind turbine Wind turbine

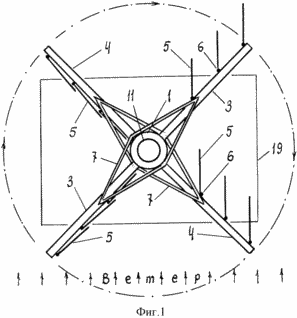

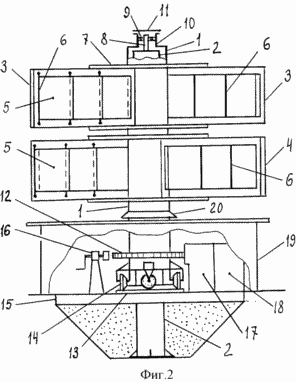

La figure 1 montre une éolienne (vue de dessus), la figure 2 montre une éolienne (vue au vent latéral).

Turbine éolienne comprend un arbre vertical 1, sous la forme d'un tube rotatif ayant la possibilité de tourner autour de son axe. Le tuyau 1 est monté sur l'autre tube 2 de plus petit diamètre à l'extrémité inférieure de l'amorce de base renfoncée. 1 reliée à la conduite 3 et la lame 4 réalisé sous la forme de cadres avec vannes 5, est une plaque mince tiges rigides 6 fixés de manière pivotante aux cadres 5 avec volets volets pivotants 5 autour de l'axe vertical passant par le support pivotant.

Les lames 3 et 4 sont fixés au tube 1 à des hauteurs différentes avec leur emplacement par paires dans des plans mutuellement perpendiculaires. Chaque pale 3, 4 est reliée directement à la canalisation 1 le long de son bord, et est fixé au milieu du tube 1 à 7 entretoises.

Pour la barre ronde top tube 2 est fixé 8, qui est mis sur le palier 9, le tube 1 et l'embout supérieur 10 est fixé, couvrant le palier 9 et ayant un couvercle 11. Dans le tube 1 est fermement mis sur la roue dentée 12 et le tuyau 2 - anneau de support 13, et ayant une surface conique plate (non représentée). En bas de la conduite 1 rouleaux coniques fixes 14, soutenu par la bague 13.

La partie souterraine de la canalisation 2 recouvert de sable, qui a posé la dalle de béton monolithique 15. Cette plaque 15 fixe de frein à vis 16, la boîte de vitesses 17 et générateur électrique 18. La partie inférieure de la turbine éolienne est placée dans un bâtiment 19 ayant un trou dans son toit à la canalisation 1. L'écart entre les bords ce trou et le tuyau 1 pour empêcher la pénétration de l'humidité est bloqué attaché au tuyau 1 circulaire bord 20.

Tous les éléments de l'éolienne sont en métal et peint avec de la peinture imperméable à l'eau.

Éolienne fonctionne comme suit. En présence de vent sur les pales 3 et 4 situées d'un côté du tube 1, les vannes 5 avec ses bords serrés sur les tiges 6 des vannes 5 adjacentes, couvrant complètement la surface des lames 3, 4 et les lames 3 et 4 disposées sur l'autre côté de la 1 tuyau, vannes 5 sont poussés par le vent, est fixé dans la position de plumes (parallèle à la direction du vent). Les lames 3 et 4 pressées y vannes 5 actes force du vent aérodynamique, et à travers les lames opposées 3 et 4 avec les vannes 5, situé dans la position de plumes, le vent passe librement sans rencontrer une résistance significative. En conséquence, l'éolienne reçoit un mouvement de rotation, et dans la même direction avec toute la direction du vent. La présence de galets de roulement 9 et 14 réduit les forces de frottement au minimum. L'action sur les tuyaux horizontaux 1 forces rouleaux 14 sont pressés contre la surface conique de l'anneau 13, empêchant le contact entre les tubes 1 et 2.

Les lames 3 et 4, se déplaçant sur une trajectoire circulaire, sont disposés à différents angles par rapport à la direction du vent. En les plaçant à des angles obliques, ils sont à des hauteurs différentes, ne bloque pas les uns des autres et de percevoir pleinement la pression du vent. En disposant les lames 3 et 4 à angle droit par rapport à la direction du vent et sans qu'il presse sur eux sans rencontrer de résistance. En conséquence, l'énergie éolienne est pleinement utilisée.

Le mouvement de rotation par l'intermédiaire d'engrenage 12 et l'engrenage 17, les augmentations de vitesse de rotation, le générateur de puissance 18 est transmise.

Si nécessaire, l'éolienne peut être arrêtée en appuyant sur la vis 16 à la roue dentée de frein 12.

REVENDICATIONS

Eolienne comprenant un arbre vertical et des lames attachées sont disposées par paires dans des plans mutuellement perpendiculaires, caractérisé en ce que l'arbre est conçu comme un tuyau rotatif à celui-ci en dessous des rouleaux coniques disposés sur le tube de diamètre plus petit joint, l'extrémité inférieure encastrée dans le sol de fondation, dans lequel tourner les rouleaux tuyau repose sur l'anneau, couvrant un tube de plus petit diamètre et les lames disposées à des hauteurs différentes. sont formées comme des cadres avec des soupapes qui constituent la plaque et une tige fixée de manière pivotante au châssis.

Version imprimable
Date de publication 11.01.2007gg
