Fédération de Russie Patent RU2114317

ÉOLIENNE SAILING 2 (VEPG - 2)

ÉOLIENNE SAILING 2 (VEPG - 2)

Nom de l'inventeur: Ginkul Georgy
Le nom du titulaire du brevet: Ginkul Georgy
Adresse de correspondance:
Date de début du brevet: 21.07.1995

VEPG-2 - une puissance voile du vent, peut être fabriqué sous la forme d'un générateur de la rotation de faible puissance (par exemple avec une seule vetrodvizhiteley sur un axe vertical), et pour les grands générateurs de rotation - avec plusieurs hélices sur l'arbre. Vetrodvizhiteley suspendu verticalement monté sur le même arbre et faire tourner le générateur à basse vitesse qui est sur le sol. Supports pour les déménageurs de suspension sont les deux pôles entre lesquels étirées corde. Cette corde renforcée plaque d'appui pince. Le palier est relié à un arbre flexible. Cet arbre est monté tous les propulseurs. L'arbre flexible comprend quatre câbles, deux en acier mince tige est passée entre les cordes sont perpendiculaires les uns aux autres et à un arbre flexible, mais de manière à former une croix à armes égales. Ces épaules pendent les voiles. Par les coins inférieurs de chaque voile drisse laisses de cravate. Les extrémités des deux conducteurs de chaque voile est passé à travers les anneaux d'or. Anneau de maintien à mi-chemin d'étirement entre les extrémités des tiges principales se croisent. Qu'il détient la voile en position verticale lors de la course. Il est à travers un anneau prodernut cordon d'or pour arrêter la rotation de l'hélice. L'une des extrémités du câble est relié au milieu du bord inférieur de la voile et l'autre extrémité de celui-ci est placé dans la petite araignée inférieure. En tirant les quatre cordes - les quatre voiles seront situés horizontalement et arrête la propulsion. Le résultat technique est d'augmenter l'efficacité de l'énergie éolienne, ce qui simplifie la conception.

DESCRIPTION DE L'INVENTION

L'invention concerne l' énergie éolienne, en particulier l' énergie éolienne.

Connu centrale d'énergie éolienne comprenant une électrique à basse vitesse en rotation éolienne chetyrehparusnymi monté sur un arbre flexible [1].

Le but de la présente invention - accroître l'efficacité des éoliennes, ce qui réduit les coûts d'exploitation en simplifiant la conception et l'installation, mais aussi en réduisant le nombre d'unités impliquées dans le système.

Le but est atteint par le fait qu'en raison de la suspension verticale libre navigue en altitude sur eux, soufflant par le vent, selon le mât de couple, à savoir un arbre flexible qui transmet la rotation du générateur.

ÉOLIENNE SAILING 2 (VEPG - 2) ÉOLIENNE SAILING 2 (VEPG - 2)

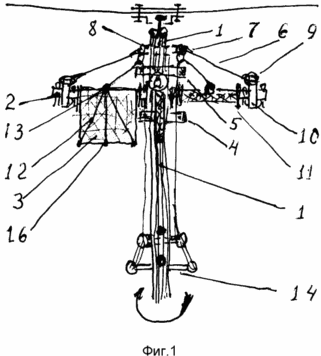

Fig. La figure 1 montre chetyrehparusny unité VEPG de propulsion - 2, une vue latérale;

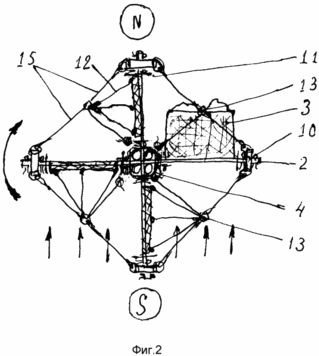

Fig. 2 - mover vue de dessus.

VEPG-2 peut être constitué par une ou plusieurs hélices de la voile, une faible vitesse de rotation générateur électrique. Tous les éjecteurs 2-VEPG montés sur l'arbre souple suspendu 1, qui se compose de quatre fils. L'arbre 1 est monté sur le palier et le palier - à la corde horizontale qui est tendu entre deux mâts. Chaque unité de propulsion se compose de deux minces barres d'acier 2 et 3. voiles quatre tiges passaient entre deux câbles 1 arbre formant la barre transversale. Au milieu de chaque barre 2 soudée à deux longueurs de métal longueur de fil de 6 - 8 mm, perpendiculaires l'une à l'autre à la tige très 2. Avec un tel agencement, les tiges 2, elles seront solidement fixées à l'arbre 1, puisque tous les quatre câbles arbre 1 comprimé dvuhskobochnymi pinces 5. Un la borne 5 est situé au-dessus de la traverse, l'autre - sous la traverse. La position horizontale des tiges 2 est régulée drisse quatre tiges 6. Une extrémités de liaison 6 sont fixés au-dessus des quatre anneaux 7 sur une petite traverse 8, et les autres extrémités des chapes 6 - 9. Tous les anneaux de l'anneau dans le trou 9 prodernuty quatre rondelles de puissance 10. Rondelles 10 sont fixées à les extrémités des tiges 2 goupilles fendues ou connexion filetée. Chaque voile 3 est accroché sur la tige 2 comme un rideau fenêtre accroché sur un fil. Sur les trois autres bords de la voile doit être de 3 à coudre le polyéthylène mince (ou duralumin) tubes. Cela donnera à la rigidité de la voile 3. 2 barres toutes les voiles sont entre 3 petites rondelles 11.

VEP travail effectué comme suit

Laissez le vent soufflant du sud (S) vers le nord (N), puis à un moment laissé la voile effectuera le Voyage et tous les autres trois voiles 3 se préparer. Et lorsque l'arbre 1 est mis en rotation par 10 - o 15 commence à entrer dans la course suivante voile 3. Cette opération continue est réalisée 3 voiles grâce au fait que toutes les voiles dans le vent 3 maintenu dans une position verticale à l'aide d'ajuster le long de la longueur des deux laisses 12 sont attachés à la les coins inférieurs de la voile 3. les extrémités des fils 12 sont liés à l'anneau d'or 13. Tous les quatre anneaux d'or 13 sont placés au milieu entre deux rondelles adjacentes 10 sur les extensions 15. Ainsi, chacune des huit extensions 15 fixés à une extrémité à une bague en or 13 et l'autre extrémité - à la rondelle 10. La rondelle 10 comporte quatre trous situés à des distances égales. Pour arrêter la rotation de l'hélice fournit le cordon d'alimentation 16. Il est lié au milieu du bord inférieur de la voile 3. Ensuite, le cordon 16 passe à travers un anneau d'or 13, puis à travers l'un des quatre anneaux au sommet et une petite araignée sur elle - au fond d'une petite araignée, qui est liée et la seconde extrémité du cordon 16. il y a quatre propulseur voile 3, et donc quatre cordon 16. Lorsque l'arbre 1 comporte deux hélices, tout en bas croisillon en bas est fixé à quatre cordon de tension 16. cordons 16 de la voile 3 occupera une position horizontale et l'arbre 1 arrêts.

REVENDICATIONS

Centrale éolienne (VEPG-2) contenant faible vitesse génératrice électrique entraînée en rotation vetrodvizhiteley chetyrehparusnymi monté sur un arbre flexible, caractérisé en ce que ladite tige flexible est constituée de quatre câbles associés à un palier solidaire du fil horizontal, tendu entre deux mâts, chaque vetrodvizhiteley consiste en une croix formée de deux barres d'acier et de quatre voiles, et ces tiges sont transmises entre les câbles de l'arbre formant la traverse, au milieu de chaque barre sont soudées deux morceaux de fil de fer afin qu'ils soient perpendiculaires les uns aux autres et à l'arbre, l'arbre flexible est des clips compressés - l'un de l'âme et l'autre en dessous, les voiles sont attachées à une araignée, chaque voile a tenu le vent dans une position verticale à l'aide d'ajuster le long de la longueur des deux fils des extrémités des laisses attachées à l'anneau, les quatre anneaux sont situés à mi-chemin entre deux rondelles adjacentes d'étirement pour arrêter la rotation de l'hélice est munie d'un cordon attaché au bord inférieur de la voile, le cordon à travers l'anneau est passé à travers l'un des quatre anneaux au sommet d'une petite araignée, tirant toutes les cordes, toutes les voiles prennent une position horizontale et l'arbre arrête.

Version imprimable
Date de publication 02.04.2007gg
