invention
Fédération de Russie Patent RU2205293

éolien

éolien

Nom de l'inventeur: Khans Nafit Zarifovich
Le nom du titulaire du brevet: Khans Nafit Zarifovich
Adresse de correspondance: 450000, Ufa, General Post Office, P / 1420 NZ khans
Date de début du brevet: 08.06.2001

L 'invention concerne le vent et l'ingénierie électrique peut être utilisé pour fournir de l'électricité aux différents consommateurs. Le résultat technique consiste en l'extraction de faible coût de l'électricité en quantité illimitée, en utilisant l'énergie éolienne, fournie par le fait que la centrale éolienne comprenant une tour située à l'intérieur de l'arbre et le générateur avec rotor et stator pôles selon l'invention comprend en outre des roues en contact avec les rouleaux tour ayant le fond du flotteur dans un bassin d'eau, et dans la partie supérieure - la flèche articulée avec des volets à l'extrémité sur laquelle l'axe vertical sont contrôlés par des limiteurs de rotation, dans lequel l'arbre est creux et en même temps que les pôles du rotor est mis en rotation à une fréquence constante, et exécute les fonctions de rotor générateur d'énergie éolienne, et la tour avec les pôles de stator des actes de stator comme un générateur d'énergie éolienne.

DESCRIPTION DE L'INVENTION

L ' invention concerne le vent et l' ingénierie électrique peut être utilisé pour fournir de l' électricité aux différents consommateurs.

Connu carrousel de turbine éolienne qui comprend des lames rotatives associées aux supports verticaux, le tube de support disposée à l'intérieur d'un arbre vertical, relié cinématiquement aux pales et le générateur, les roues de support sont placés sur une circonférence des paliers de butée coopérant avec les extrémités des supports. Éolienne comprend en outre support supérieur et inférieur muni de rouleaux en contact avec la surface extérieure du tuyau et les fentes de guidage et les extrémités des crémaillères disposées dans celui-ci. En outre, l'éolienne comprend un moteur avec un engrenage, relié à la couronne dentée annulaire monté sur le disque de support. Les lames sont munies de fentes et reliés axes avec des supports fixes sur un support aux extrémités duquel sont montés des rouleaux (voir., Par exemple, le SU 1548503 A1, cl. Le F 03 D 5/02, 07.03.1990), les caractéristiques essentielles adopté par le prototype le plus proche (prototype) de l'invention.

Les inconvénients d'une éolienne sont:

- Un petit couple sur l'arbre du rotor du générateur en raison de la proximité des lames rotatives par rapport au centre de rotation, et le vent et le rebond des surfaces planes à leur emplacement, leur perpendicularité par rapport à la direction du vent;

- Neavtomatizirovannost tourner le plateau et l'inertie et de temps pour répondre aux changements dans la direction du vent;

- Nestabilizirovannost vitesse du rotor du générateur, et donc la fréquence du courant;

- Le bruit des surfaces de friction accrue;

- Le manque de protection contre les intempéries (neige, etc.).

Le résultat technique consiste en l'extraction du faible coût de l'électricité en quantité illimitée, en utilisant l'énergie éolienne, à la condition par le fait que l'installation d'énergie éolienne comprenant une tour située à l'intérieur de l'arbre et la génératrice avec un rotor et stator pôles selon l'invention comprend en outre des roues en contact avec les rouleaux tour ayant au fond du flotteur dans un bassin d'eau, et au sommet - charnière essor avec des volets aux extrémités, sur lesquelles les cases à axe vertical à tournent arrêts, l'arbre est creux et avec les pôles de rotor tourne à une fréquence constante et exécuter une fonction de rotor générateur d'énergie éolienne, et la tour avec les pôles de stator des actes de stator comme un générateur d'énergie éolienne.

éolien éolien

1 montre une installation d'énergie éolienne (WPP) vue générale;

Fig. 2 - drapeaux et tracts à différentes positions des stores par rapport à la direction du vent interaction;

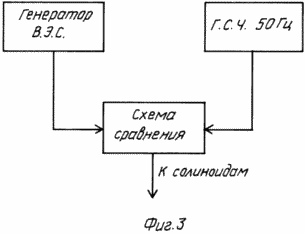

Figure 3 - Fréquence circuit de stabilisation WPP générateur rotation du rotor.

centrales du vent (WPP) se compose de tours 1, dans laquelle le fond d'une piscine 2 avec de l'eau. Sur la surface intérieure de la tour 1 3 enroulements du stator pôles fixes générateur et rouleaux WPP et 4. Tour 1, ainsi que les pôles de stator 3 agit comme un stator de l'alternateur et le logement, et WPP.

Dans la piscine 2 d'eau est placé un flotteur 5, au centre duquel un montage vertical arbre creux 6, sur la surface extérieure duquel sont fixés rebord 7 en contact avec les rouleaux 4 de la tour 1, a et 8 pôles des enroulements du rotor, coopérant avec l'arbre creux 6 du générateur de fonction rotor WEC .

Au sommet de l'arbre creux 6 horizontalement et de manière pivotante, qui comprend des supports 9 et 10 broches de flèche monté 11 aux extrémités de laquelle sont attachés les persiennes 12, 13 volets.

Au-dessus des volets 12 sur l'axe vertical 14 des caissons 15 et arrête le drapeau de rotation et 15 A et 15 B.

Les flèches 11 avec ouïes 12 sont supportées dans une position horizontale sur les câbles 16, dont les extrémités supérieures, qui sont montées sur la partie supérieure de l'arbre creux 6.

la centrale éolienne fonctionne comme suit

Lors du déplacement de volets 12 de la position sud dans le sens horaire à la boîte du Nord 15 est pressé contre le limiteur "A" sous la pression du vent, et les contacts électriques 15 sont case fermée, la connexion électrique des valves solénoïdes 13 avec l'électronique vitesse de stabilisation du circuit du générateur rotor 6 WPP.

Lors du déplacement de volets 12 de la position nord dans le sens horaire à la boîte sud 15 sous la pression du vent pressé contre le limiteur, "B", l'ouverture des contacts électriques et désunir solénoïdes rabats 13 du circuit électronique de contrôle de stabilité (ESC) du rotor de la vitesse du générateur VES. ESS a la capacité de contrôler les vannes solénoïdes 13 seulement à des contacts fermés de commutation 15 drapeaux, t. E. Lors du déplacement des volets 12 de la position sud dans le sens horaire vers le nord.

Avec tension d'alimentation Ess générateur de fréquence standard (RNG) à 50 Hz commence à donner une fréquence stable à une première entrée du circuit de comparaison (CC). Au moment initial à la seconde entrée de SS ne sont pas fournis à partir de la fréquence du générateur WEC actuelle, dans laquelle les SS par la fermeture des contacts électriques flag 15 alimente le solénoïde, le rabat de fermeture Volets 13 12. fermeture des vannes 13, qui sont disposés en demi-cercle, les stores 12 commencent à percevoir la pression du vent et se déplacer dans un cercle, l'arbre rotatif creux 6 qui, conjointement avec les pôles du rotor générateur WPP. Avec le début de la rotation du rotor du générateur 6 WPP commence à produire du courant à une fréquence inférieure à 50 Hz qui est fourni à la seconde entrée de la SS. SS, la capture des fréquences de désadaptation pas auparavant hors tension est appliquée au solénoïde à travers les volets fermés électrocontacts flag 15.

Avec l'augmentation de la vitesse du rotor 6 sur la seconde fréquence du SS courant augmente d'entrée à 50 Hz. Au moment de la coïncidence WPP fréquence du générateur et de circuit de comparaison de RNG à travers un des contacts électriques fermés 15 désexcite les volets du pavillon électrovannes 13.

Lorsque ce volet 13 sont ouverts au moyen de ressorts, de sorte que la persienne 12 ne perçoit pas la pression du vent. En conséquence, un ralentissement de la vitesse du rotor 6, ce qui conduit à une diminution de la fréquence du courant fourni à la seconde entrée de la SS.

différence Apparue fréquences aux première et seconde entrées capturées SS. SS, en réponse à un décalage de deux fréquences à travers les contacts électriques fermés boîte 15 vérifier, active les solénoïdes volets 13, 12 qui sont les stores fermés. Volets 12 recommencent à percevoir la pression du vent, ce qui conduit à une vitesse d'accélération du rotor 6 en fonction de la fréquence du courant du générateur à une fréquence émise par le GNA.

REVENDICATIONS

Centrale éolienne comprenant une tour située à l'intérieur de l'arbre et le générateur à rotor et stator pôles, caractérisé en ce qu 'il comprend en outre des roues en contact avec les rouleaux de la tour comportant au fond du flotteur dans un bassin d'eau, et la partie supérieure articulée flèche avec des extrémités borgnes sur lequel, sur un axe de rotation vertical sont contrôlés par un limiteur, dans lequel l'arbre est creux et en même temps que les pôles du rotor tourne à une vitesse constante, et exécute une fonction de l'énergie éolienne du rotor du générateur et de la tour, avec les pôles du stator des actes de stator comme générateur d'énergie éolienne.

Version imprimable
Date de publication 11.01.2007gg
