invention
Fédération de Russie Patent RU2075641

Windmills

Windmills

Nom de l'inventeur:. Zabegaev AI; Gorbunov YN. Zakrevskii YA
Le nom du titulaire du brevet: Limited Liability Company "Obschemash- engineering"
Adresse de correspondance:
Date de début du brevet: 20.04.1995

Utilisation: L'invention concerne l'énergie éolienne, en particulier, à une centrale éolienne qui peut produire de l'électricité en vetropotokah basse vitesse. La centrale éolienne selon l'invention comprend une tour, une nacelle avec un dispositif de support-rotation, l'arbre de roue éolienne, a raté l'intérieur du cadre de la nacelle avec un faisceau longitudinal et monté sur l'intérieur de la nacelle, le multiplicateur avec l'arbre d'entrée à faible vitesse relié à la grande vitesse, comprend un embrayage pour embrayage et un générateur. Elle est munie d'un dispositif de distribution sous forme de distributeur simple multiplicateur filetée comprenant un arbre de sortie d'entrée avec un grand pignon central et les axes de vitesse de sortie de la série avec des roues dentées de petites montées périphériquement autour d'un axe d'hélice longitudinale à des distances déterminées par le rayon d'une grande entrée et des rayons de faible engrenages de sortie et les mécanismes associés et des unités qui composent chacune de la pluralité de flux d'alimentation, inscrits avec leurs axes longitudinaux à un bord d'un prisme rectangulaire, orienté parallèlement à l'axe de l'hélice, le cadre est une structure de faisceau à plusieurs niveaux formé par un certain nombre de poutres longitudinales parallèles reliées rigidement par une barre de force transversale, et en termes d'avoir une forme de "U" en bas avec une ouverture centrale, les mécanismes et les dispositifs constituant le flux d'énergie, placés sur le châssis à former des rangées séparées dans la nacelle circule entre le châssis corridor de service central associé à travers l'ouverture avec l'intérieur de la tour, et corridors périphériques entre les flux d'énergie et les murs de la télécabine. arbre d'hélice à l'intérieur de la nacelle est installé en face du cadre de charge entre la roue de vent et un multiplicateur lorsque l'unité d'alimentation par l'intermédiaire des deux paliers espacés des brides à l'arbre de puissance de la roue éolienne. Avant puissance arbre d'hélice bride est pourvue de guidage et de ports d'amarrage pour moyeu d'hélice sécurisé. structure de poutre de châssis Power-tier avec un nombre clair de flux d'énergie réalisée en "U" dans chaque niveau, tandis qu'un nombre flou de flux d'énergie est réalisée en "L" et est équipé d'une trappe montée sur le châssis à l'endroit de son ouverture centrale. corridor de service central et périphérique limitée vers le bas par un plancher amovible, fixé au châssis, et sur le dessus - le plafond de la nacelle, et les dimensions transversales du couloir central de services identifié dans le diamètre situé au centre à grande vitesse et les dimensions transversales des mécanismes et composants qui composent les flux d'énergie individuels, et le diamètre de la roue dentée centrale conditions de roues choisies dans le passage lors de l'entretien. dimensions transversales définies corridors de services périphériques personne mobile lors de l'entretien.

DESCRIPTION DE L'INVENTION

L'invention concerne l' énergie éolienne, en particulier pour l'installation d'énergie éolienne (parcs d'éoliennes) qui produisent de l' électricité en vetropotokah basse vitesse.

Connu centrale éolienne [1] comprenant la tour, la roue du vent avec des lames, relié à l'arbre d'entrée du multiplicateur, dont l'arbre de sortie est reliée à l'arbre d'entrée du distributeur de formation à travers les arbres de sortie du travail et les flux technologiques, le flux de travail comprend des volants, des accouplements, générateur, et la technologie et le couplage de déclenchement.

système de contrôle de la turbine éolienne est reliée par des embrayages avec des générateurs, le volant et le démarreur.

Dans ce connu des aubes de turbine éolienne roue reliée à l'arbre d'entrée du multiplicateur, l'arbre de sortie du dernier étendu sur toute la hauteur de la tour et est reliée à l'arbre primaire d'entrée du distributeur. Trois secondaire (sortie) par rapport à l'axe primaire dirigé dans trois directions. Chacun des arbres dirigés vers l'angle droit adjacent.

Tous les mécanismes courants, comme les travailleurs, ainsi que technologique, placé sur la structure de châssis, sur la base soit directement, soit à travers le tarmac sur le sol, et, et montés à la base de la tour.

Cette solution connue présente les inconvénients suivants:

  • il ne fournit pas sélectif déclenchement chaque flux de puissance, ce qui limite la capacité d'adaptation à la vraie puissance éolienne hélice surtout à basse vitesse vetropotokah;
  • le nombre de flux de puissance est limitée à trois: deux travailleurs, un - de la technologie;
  • Il ne fournit pas un frein mécanique de l'éolienne, ce qui réduit la sécurité de fonctionnement des éoliennes, en particulier dans les situations d'urgence dans lesquelles, par exemple, la roue de vent peut être "déconnecté" de la charge, ce qui conduit potentiellement à un accident, souvent la destruction de l'hélice;
  • Il ne fournit pas une hélice échappée lisse au stade initial de l'accélération, lorsque les volants d'inertie n'a pas encore dispersé, en particulier à basse température ambiante lorsque la graisse épaissie et donc une résistance élevée à la transmission, lorsque la transmission traduisant la rotation est accompagnée d'une charge dynamique;
  • l'impossibilité pratique de mettre la puissance et le système électrique est compact, par exemple, dans une gondole, qui exige essentiellement la création d'une autre plante et augmente la quantité de travail dans la construction d'éoliennes;
  • Les éoliennes de cette décision est lourde, à la fois en taille physique et des indicateurs spécifiques;
  • manque de fiabilité;
  • ressource limitée en raison à une usure accrue de la transmission en limitant la capacité retirée consommateur autonome dans une situation où, par exemple, les éoliennes d'une capacité de plusieurs dizaines de kW "travail" sur un consommateur autonome qui sélectionne la sortie dans l'unité kW, et en tant que tel il est un développement inefficace des ressources;
  • le manque de maintenabilité;
  • la perte de puissance en cas de défaillance de tout flux d'énergie;
  • une structure plus importante de la consommation de matières, comme, par exemple, dans la construction de cette turbine connu est utilisé un long arbre entre la nacelle et le sol monté sur le distributeur, à son tour, conduit à une augmentation du stress sur les moulins à vent vibrodynamic pendant arbre de rotation prolongée.

En principe, le régime général de l'installation occupe une grande surface en raison de l'emplacement des cours d'eau en forme de croix de l'entrée, deux affaires et de la technologie, par rapport à la distribution d'un dispositif mécanique.

Ces inconvénients limitent l'utilisation de ces solutions techniques connues.

Connu centrale électrique éolienne [2] comprend une tour, une nacelle avec un dispositif de support-rotation, l'arbre de roue éolienne, a raté l'intérieur du cadre de la nacelle avec un faisceau longitudinal et monté à l'intérieur du multiplicateur de la nacelle avec l'arbre d'entrée à faible vitesse, éteignez l'embrayage hydraulique pour le couplage et le générateur.

Cette solution présente les inconvénients suivants:

  • La turbine a une grande taille de l'unité elle-même, la nacelle et donc provoqué un agencement "à plat" de la transmission, le long de l'arbre à basse vitesse orientée, ce qui entraîne une augmentation de la taille à la fois la transmission et la nacelle de l'éolienne;
  • une grande masse d'éoliennes, y compris un poids spécifique élevé des grandes masses de support en métal et de la puissance, causée par la nécessité de la perception des grands moments de flexion et de torsion que la mise en page "plat" est pas optimale;
  • manque de fiabilité, notamment en raison du couplage fluide;
  • pas fourni les turbines de frein mécaniques, résultant en une faible sécurité de fonctionnement de l'éolienne, avec le résultat que l'éolienne ne répond pas aux critères de sécurité modernes;
  • durée de vie limitée;
  • augmenté le coût de l'installation et de l'énergie électrique produite par celle-ci, en particulier lorsque la puissance générée par l'installation d'au moins l'vetropotokah nominale faible;
  • limitant la capacité d'adaptation de la généralité des conditions, comme toujours sur un flux d'énergie de haute puissance unique, qui fonctionne avec une puissance économique souscharge rentable.

Ces inconvénients du dispositif connu pour la plupart sont cruciales pour les éoliennes de capacité moyenne, ainsi que pour les éoliennes de grande puissance, orientés à travailler dans des conditions de longue plage de vitesse de vetropotokah, principalement dans le sens de faibles vitesses, et conçus pour fonctionner dans un mode sur un réseau local avec un consommateur indépendant ou réseau industriel, et ne permettent pas, en effet, de créer une éolienne moderne est presque effectivement applicable.

Connu centrale électrique éolienne [2] est essentiellement la fonction réalisée et le résultat obtenu est le plus proche de la déclaration et donc sélectionné comme un prototype.

La tâche assignée aux développeurs de cette éolienne est interconnecté par une variété de facteurs et de conditions.

Le but de l'invention est la suivante:

  • améliorer la fiabilité de l'éolienne réduction de la taille de la nacelle et la réduction de la matière d'éoliennes à travers la mise en œuvre de la construction et de l'application de la transmission de mise en page dense et de l'équipement électrique dans la nacelle des éoliennes multi-thread;
  • accroître les ressources des éoliennes en raison de l'utilisation rationnelle des flux de travail pour produire de l'énergie, de donner un consommateur autonome en termes de consommation variable;
  • réduction des charges agissant sur les composants et ensembles d'éoliennes et de la conception de transmission de puissance par la construction rationnelle de la structure spatiale de la crémaillère et la construction d'un multi-thread;
  • l'amélioration de la sécurité du service des éoliennes en raison de la formation dans un des corridors de services en gondole et assurer la maintenabilité;
  • diminuer la complexité de l'installation et l'entretien des éoliennes.

Le but est pas atteint simplement la somme des résultats connus, nécessaires à une solution globale, impliquant une activité inventive.

Le but est atteint par le fait que la centrale éolienne comprenant une tour, une nacelle avec un dispositif de support-rotation, l'arbre de roue éolienne, a raté l'intérieur du cadre de la nacelle, embrayages pour le couplage et le générateur est muni d'un distributeur formé combiné avec le multiplicateur, comme un seul distribution multiplicateur comprenant l'arbre d'entrée à basse vitesse avec une grande vitesse et les lignes de la sortie d'arbres à haute vitesse avec de petites roues dentées situé au centre, monté périphériquement autour de l'axe de l'hélice longitudinaux à des distances définies par le rayon de la grande entrée et des rayons des engrenages de sortie faible et des mécanismes et des unités associées, composantes de chacun de la pluralité de flux d'alimentation, inscrits avec leurs axes longitudinaux à un bord d'un prisme rectangulaire, orienté parallèlement à l'axe de l'hélice, le châssis poutre est une structure à plusieurs niveaux formé par un certain nombre de poutres longitudinales parallèles reliées de manière rigide par des éléments transversaux entretoises de puissance, compte tenu de la "U" forme à la base avec une ouverture centrale, les mécanismes et les dispositifs constituant le flux d'énergie, placés sur le châssis sous la forme de lignes séparées pour former une gondole entre les fils du corridor de service central associé à travers le cadre d'ouverture avec l'intérieur de la tour, et les couloirs périphériques entre le flux d'énergie et des parois latérales gondole.

En outre, l'arbre d'hélice selon l'technique de turbine solution à l'intérieur de la nacelle est installée en face du bâti de charge entre la roue éolienne et le multiplicateur au moyen de l'unité de puissance des deux paliers à brides pour la puissance et l'arbre d'hélice espacées. Avant puissance arbre d'hélice bride est pourvue de guidage et de ports d'amarrage pour moyeu d'hélice sécurisé.

structure de poutre de châssis Power-niveaux avec un nombre pair de flux d'énergie réalisée en "U" dans chaque niveau, et "T" en forme au moins un palier dans un nombre impair de flux d'énergie.

corridors de services centraux et périphériques sont délimitées ci-dessous par un plancher amovible, fixé au châssis, et le plafond haut de la nacelle.

Les dimensions transversales du couloir central de services identifié dans le diamètre situé au centre à grande vitesse et les dimensions transversales des mécanismes et composants qui composent les flux d'énergie individuels, le diamètre de la roue solaire est choisi parmi les conditions de passage pour l'entretien par le couloir central.

dimensions transversales définies corridors de services périphériques personne mobile lors de l'entretien.

Le châssis est équipé d'une alimentation des ensembles d'accrochage adaptés pour accéder à l'extérieur de la nacelle, et la bride d'ancrage pour le dispositif de support en rotation disposé sur le côté inférieur du cadre.

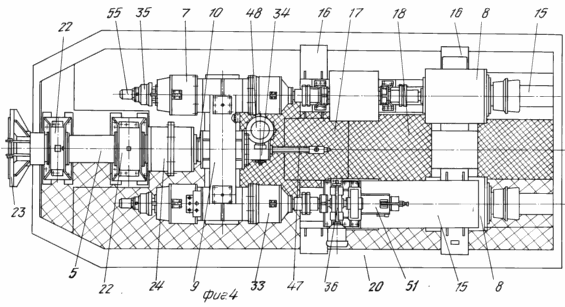

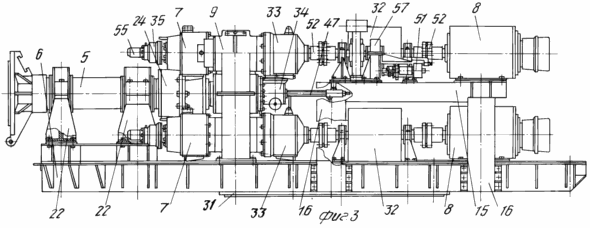

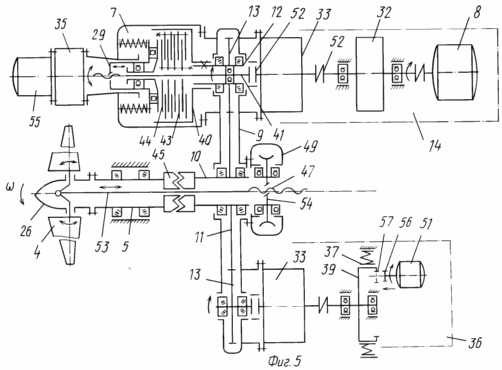

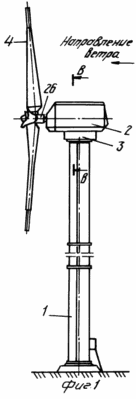

Les dessins annexés montrent: Fig. centrale 1 du vent, vue générale; Fig. 2 de la centrale d'énergie éolienne, Cut "V". Voir la figure. 1; Fig. centrale 3 du vent, vue de côté; Fig. la centrale éolienne, vue de dessus - 4; Fig. 5 Constructive turbine de transmission circuit cut "GG". Voir la figure. 2

Windmills

Windmills

Windmills

Les chiffres dans le texte indiqué: 1 tour de l'éolienne, 2 nacelle des éoliennes, 3 - roulements d'orientation, roue 4 du vent, 5 arbre d'hélice, 6 cadre 7 désactive l'embrayage, 8 générateur 9 document multiplicateur multithread 10 entrée arbre creux multiplicateur 11 arbre à grande vitesse d'entrée d'engrenage central du multiplicateur, 12 - arbre hors-vitesse du multiplicateur 13, le multiplicateur de vitesse de sortie, 14 flux d'énergie, 15 poutre longitudinale, 16 - barre de force transversale, 17 du couloir central ouverture du cadre 18 de service (pour affecter une partie de l'éclosion ) 19, le volume interne de la tour, 20 - couloir de service périphérique (l'un des deux montré dans les couloirs de dessin mis en évidence majeure hachures), 21, les parois latérales de la nacelle, 22 - Palier arbre d'hélice support 23 avant l'arbre de bride de puissance 5, puissance arrière 24 arbre de bride 5 25 guides stations d'accueil, 26 - la fiche hélice, 27 hachures, 28 plancher amovible, 29 éléments 30 unités de levage push-accouplement, 31 bride de raccordement pour supporter-tourner le dispositif 32 volant 33 supplémentaire auto-multiplicateur 34 - système de contrôle de la position de l'actionneur lames 35 d'entraînement d'embrayage hors, 36 technologie overclocking-plaquettes de frein flux 37 de frein, 38 position du système de contrôle de la pale de rotor 39 contrôlé frein 40 couplage d'entrée vitesse de l'élément menant du clip, 41 élément central de couplage de sortie 42 de sortie creux d'un arbre à haute vitesse du multiplicateur, 43 friction entraîné plaque d'embrayage 44 menant d'accouplement à friction d'embrayage d'engrenage plaque 45, l'arbre 46 de sortie, le couplage, 47 - exécutant des lames de position vis du système de commande (la figure montre la position d'extrême droite lorsque le lecteur est éteint), 48 conduisent le système moteur de commande de position, 49 logements, le système d'entraînement de position de commande de lames, 50 couvercle amovible, 51 supérieure moteur 52 couplage de l'étape, 53 entraînement de barres pales d'hélice tournant 54 - l'engrenage à vis sans fin dans la rotation d'entraînement des lames, 55 moteur couplage off, 56 engins mobiles, 57 une poulie de frein, combiné une roue dentée.

La centrale éolienne comprend une tour 1, une nacelle 2 avec dispositif 3 de support en tournant, la roue du vent 4 avec l'arbre 5, sauté à l'intérieur de la nacelle 2, le châssis 6, embrayages 7 pour coupler le générateur 8, un dispositif de distribution configuré combiné avec le multiplicateur 9, sous la forme d'un seul distribution multiplicateur filetée comprenant un arbre d'entrée-sortie 10 avec une grande roue dentée située au centre 11 et les arbres de la vitesse de sortie de la série 12 avec les petites roues dentées 13 montées de manière circonférentielle autour de l'axe de l'hélice longitudinale à des distances déterminées par le rayon du grand orifice d'entrée 11 et des rayons de faible puissance 13 de roues dentées, et les mécanismes associés et des unités qui composent chacun de la pluralité de puissance streams 14, inscrit avec leurs axes longitudinaux à un bord d'un prisme rectangulaire, orienté parallèlement à l'axe de l'hélice, le bâti 6 est une structure de faisceau à plusieurs niveaux formé de plusieurs, des barres longitudinales parallèles 15, reliés de manière rigide à la force latérale résistante 16, et en termes d'avoir une forme de "U" en bas avec une ouverture centrale 17, les mécanismes et les dispositifs constituant le flux d'énergie 14 sont placés sur un châssis 7 formant des lignes individuelles dans la nacelle entre les fils 18 du couloir de service central associé à travers l'ouverture 17, le châssis 6 avec l'intérieur de la tour 19 1 et 20 entre les flux d'énergie des couloirs périphériques et les parois latérales 21 de la nacelle. L'arbre 5 à l'intérieur de la nacelle de la roue éolienne 4 est installé en face du cadre de charge 6 entre la roue du vent 4 et le multiplicateur 9 au moyen de l'unité de puissance des deux paliers 22, espacés pour forcer les brides 23 et 24 arbre d'hélice 5 4. Bride avant de puissance 23 de l'arbre 5 est pourvu d'hélice guidage et unités d'accueil 25 pour fixer le moyeu 26 de l'hélice.

Puissance 6 niveaux structure de poutre de cadre avec un nombre pair de flux d'énergie réalisée en "U" dans chaque niveau, et "T" en forme au moins un niveau d'un nombre impair de flux d'énergie.

Cadre 6 est muni d'un trou d'homme 27 ensemble à l'endroit de son ouverture centrale 17 (dans le dessin de la porte non représentée).

18 Service mobile central 20 couloirs sont délimités par le bas par un fond amovible 28 fixée au châssis 6, et sur le dessus du plafond de la nacelle 29.

Les dimensions transversales du couloir de service central 18 défini situé au centre engrenage de grand diamètre 11 et les dimensions transversales des assemblages et des mécanismes qui constituent les flux d'énergie individuelle 14, dans lequel le diamètre de la roue solaire 11 est choisi parmi les conditions pour le passage de l'entretien.

Les dimensions transversales des corridors de service périphérique 20 définit personne mobile au cours de l'entretien.

Le cadre 6 est pourvu d'une puissance de gréage noeuds 30, adaptés pour y accéder en dehors de la nacelle 2 et l'amarrage bride 31 dans le cadre du dispositif de support rotatif 3 est disposé sur le côté inférieur du cadre 6.

Wind Turbine fonctionne comme suit.

Roue éolienne 4 fait tourner l'arbre 5 est monté dans les paliers 22 et 45 par l'intermédiaire d'un engrenage accouplant l'arbre d'entrée du multiplicateur 10. Dans le grand engrenage central 11 rotation est transmise au multiplicateur 9 à un petit engrenage de sortie 13 et de là, à travers les arbres creux de sortie 12 vers le se ferme embrayage à 7. l'arbre de sortie de l'embrayage 41, passe à travers l'arbre creux 12 transmet le multiplicateur de rotation sur multiplicateur autonome supplémentaire 33, puis 32 et le générateur de volant 8.

le système des pales de commande de position produit des pales tournent à travers le mécanisme, situé dans l'arbre creux et le plancher de l'arbre d'hélice distributeur multiplicateur. En raison de cette puissance régulée délivrée aux générateurs d'énergie et l'entretien effectué l'hélice de vitesse nécessaire, des générateurs et par conséquent à stabiliser la fréquence du courant généré.

Les pales de l'hélice de poussée à 53 sont associés à la vis 47, et lui, à son tour, avec l'engrenage à vis sans fin 54, vis sans fin et par couplage électromagnétique avec le moteur d'entraînement 48. (Pour plus de détails, la structure et le fonctionnement des pales de l'hélice du système de commande de position utilisés dans l'installation d'énergie éolienne sont considérés dans l'ordre N 94044922/06/045696 de 29/12/94, le même demandeur).

transmissions de turbine de régime constructive

Lors de la connexion l'un des moteur de l'actionneur 48 est entraîné pour faire tourner la roue à vis sans fin 54. Voir la figure. 5, se déplaçant progressivement la vis 47 associée à la tige 53 placée dans l'arbre d'hélice creux 5. Le lien 53 est associé au mécanisme de liaison de pivotement de lame ou d'un type d'engrenage (sa mise en œuvre spécifique peut être différente, il est une solution indépendante et ne constitue pas l'objet de la présente demande). Par exemple, la poussée 53 est relié de façon pivotante au levier, solidement fixé sur la lame rotative Mahe, ou tirer 53 à travers une crémaillère en prise avec l'engrenage et monté sur une lame rotative Mahe.

Les charges causées par les éoliennes sont perçues premier arbre d'hélice 5, qui est monté au niveau de l'unité de puissance à travers le milieu à l'avant du châssis de la charge 6. L'arbre de liaison 5 et 10 par l'intermédiaire d'un accouplement à dents 45, ce qui permet un certain nombre d'axes d'inclinaison permis pour déclencher l'arbre d'entrée 10 du multiplicateur l'impact des moments de flexion et la déformation de cisaillement, et d'éliminer les distorsions et déformations de la grande roue à l'effet multiplicateur sur l'arbre d'hélice de la charge de l'hélice et ainsi fournir des conditions de travail favorables à la durabilité multiplicateur donné.

Perception des charges de vent et des charges qui surviennent pendant le fonctionnement de la roue éolienne, l'unité de puissance est réalisée des deux paliers 22 (avant et arrière), montés à l'avant du cadre de charge. Devant le support appliqué roulements à contact oblique pour la perception de la poussée de l'hélice et le palier radial à l'arrière.

Bride avant de puissance 23 de l'arbre 5 hélice est fait avec le guide et l'amarrage des unités pour faciliter les opérations d'installation moyeu hélice pour l'installation d'éoliennes. Comme on le voit sur la Fig. 1, et comme on le voit sur la Fig. 3, 4, puissance hélice avant bride de l'arbre 23 est situé à l'extérieur de la nacelle, ce qui permet un montage de l'hélice avant flasque du moyeu 23.

Реакции и моменты, возникающие при передаче мощности через раздаточный мультипликатор 9, воспринимаются силовым набором рамы 6, состоящим из продольных 15 и поперечных балок, и вертикальных силовых стоек 16. Рама выполнена многоярусной и имеет "П"-образную форму в нижнем ярусе и в последующих верхних для четного числа энергетических потоков, и "Г"-образную форму для последующих верхних ярусов для варианта нечетного числа энергетических потоков.

Момент, передаваемый муфтой 7, регулируется за счет регулировки величины осевого усилия поджатия фрикционных дисков 43 и 44 с помощью нажимного элемента 29, состоящего из внешней невращающейся и внутренней вращающейся частей, поджатых пружиной. Включение выключение муфты 7 производится с помощью привода 35, включающего электродвигатель 55, редуктор, винт, гайку и связанный с ней толкатель с нажимным элементом 29 муфты (см. фиг. 5).

Нагрузки, возникающие при работе энергетических потоков, смонтированных на продольных параллельно расположенных балках 15, 16, замыкаются на пространственной прямоугольной призматической конструкции, в которой ребра призмы образованы продольными балками 15, а поперечные силовые стойки 16, поддерживающие потоки 14, создают необходимую жесткость конструкции. Fig. 2, 3, 4 изображен вариант выполнения ветроэнергетической установки с четырьмя энергетическими потоками, возможны варианты с шестью, пятью или тремя потоками.

Корпус раздаточного многопоточного мультипликатора 9 выполнен силовым и на нем смонтированы выключаемые муфты 7, дополнительные автономные мультипликаторы 33 и привод 34 системы управления положением лопастей. Наличие мультипликатора в силовой цепи нагружения позволяет ему играть роль силовой плиты, обеспечивая необходимую жесткость многоярусной пространственной конструкции рамы.

Рама выполнена из 2-х силовых групп, связанных общей платформой:

  • un groupe d'alimentation comprend une unité de puissance montée à l'avant avec des supports 22, et le multiplicateur de l'enveloppe de puissance 9, qui sont montés sur un des embrayages à main, et d'autres multiplicateurs autonomes supplémentaires;
  • вторая силовая группа образована прямоугольной призмой из параллельно установленных продольных балок 15, на которых смонтированы энергетические потоки 14, усиленных силовыми вертикальными стойками, и поперечных балок 16, связывающих продольные параллельные балки 15, и придающих пространственной конструкции этой силовой группы высокую жесткость и прочность.

exécution Décrite possible de se concentrer dans les unités et les mécanismes avec le plus grand couple compact un seul endroit pendant le fonctionnement des éoliennes et obtenir à la sortie de la gamme faible couple à grande vitesse de la conception spatiale distribuée.

В результате, пространственная призматическая конструкция второй силовой группы значительно облегчена при достижении высокого момента инерции на изгиб, кручение.

Например, при скорости вращения вала ветроколеса n 30 об/мин. и мощности N 150 кВт, действующий момент составляет



Для высокостного вала из ряда выходных валов при мощности энергетического потока N п 50 кВт и n п 1500 об/мин. действующий момент составляет



Таким образом,



где K- суммарное передаточное число мультипликаторов 9 и 33, (K 50)

n п (1/3) Ч N (n п 50 кВт).

Ceci montre que la solution selon l'invention procure un effet intégré à partir d'une position de force et la fiabilité de la construction:

  • Elle réduit le moment transmis à la structure de châssis en augmentant la vitesse de rotation;
  • снижает момент, передаваемый на конструкцию рамы, за счет уменьшения мощности отдельно взятого энергетического потока;
  • улучшает восприятие нагрузок от энергетического потока за счет выполнения пространственной компоновки рамы во второй силовой группе;
  • permet l'utilisation du corps de multiplicateur sous-tendant les cartes de puissance pour assurer une rigidité élevée à la flexion et à la torsion de la trame dans le premier groupe de noeuds.

Par conséquent, il a été possible sans compromettre la solidité et la rigidité des propriétés de la trame m quelconque d'éoliennes dans son ensemble à effectuer dans la partie centrale de l'ouverture du cadre 17 qui permet d'accéder au volume intérieur 19 de la tour de la nacelle pour le passage humain ou circulation des marchandises, mais forment également un couloir central de service 18, à partir duquel à condition que la personne l'accès au flux d'énergie de la zone de 14 cm., sélectionné dans la figure. 4 d'un modelé, une position système de contrôle 34 de la pale de rotor, de distribution multiple de 9, 7, embrayages, frein-overclocking flux de technologie 36 comme une partie de flux d'énergie 14.

(Tel qu'utilisé ici, le dispositif de transmission et la mise en œuvre des flux d'énergie: l'exploitation de production d'électricité et technologique - la dispersion de freinage est considéré comme une mesure limitée, à titre d'illustration pour le travail et l'appareil revendiqué éolienne Ceci est dédié à une autre application par le même demandeur sur la «éolienne», visant. VNIIGPE dans la réf. de N 35 / 4-95 du 18/04/95 ville).

Depuis le couloir central 18 fourni un accès humain à des corridors de services offshore 20 cm. L'attribution d'un grand ombrage sur la Fig. 4, formé entre le flux d'énergie et les parois de la nacelle 14 (ce dernier non représenté). Le sol dans les couloirs de service cousu feuille amovible 28.

La dimension transversale sélectionnée corridors de services pour le corridor central 18 avec un côté du passage des conditions humaines étant donné les normes exigences ergonomiques, par exemple, il est de 0,8 m; ce chiffre est l'objectif et peut être considéré comme un paramètre de conception; et l'autre sur la base de la taille de la grande roue dentée centrale 11 du multiplicateur 9 et les dimensions transversales du flux d'énergie des mécanismes 14. Au contraire, la grande taille de l'engrenage central 11 du multiplicateur est déterminée en se basant sur le passage de dimensions humaines et transversale de 14 mécanismes de circulation de l'énergie.

La dimension transversale des couloirs périphériques 20 est choisi parmi les restrictions plus strictes sur les exigences ergonomiques des conditions du mouvement humain, la dimension transversale de la nacelle des éoliennes est limitée par les conditions de transport des moyens de transport, et est de 0,4 m au niveau du sol.

Créé en l'espace inventive de service de l'éolienne permet travaux d'entretien, de réparation et d'entretien à toutes les étapes de l'installation et dans tous les modes de fonctionnement de la turbine éolienne.

L'ouverture centrale du châssis 17 peut être monté trappe, ce qui permet au volume interne de la nacelle et le revêtement isolant du volume de la tour.

Rotation nacelle de la turbine dans le plan horizontal fourni par le dispositif 3 riper est amarré avec bride de gondole 31 formée sur la face inférieure du cadre 6.

Pour effectuer le chargement et le déchargement et le cadre de montage est équipé d'un pouvoir gréement noeuds 30, adapté pour y accéder en dehors de la nacelle, qui offre la possibilité de déplacer la nacelle comme un seul module, et améliore les performances et travaux d'installation (dans les dessins ne sont pas représentés, à savoir. Pour. Représenter noeuds normalisés dans un classique, connus dans la littérature, performance).

Il est important que la solution de l'invention consiste à les installer sur le châssis et permettant l'accès à l'extérieur de la nacelle.

L'occasion d'un bon tourne grâce au large du couple de friction de transmission d'embrayage 7 de l'arbre de sortie 12 du multithread multiplicateur 9 multiplicateur autonome de distribution 33 ou, en option sur le renforcement de la boîte de vitesses, et en outre à travers le générateur de volant (cette option concerne les modes de fonctionnement possibles de la roue du vent avec la variable la vitesse de rotation "variable par étapes" pour le décollage de puissance maximale à partir vetropotokah, dans ce cas, au lieu d'un multiplicateur autonome supplémentaire 33 peut être utilisé pour des boîtes de vitesse (surmultipliée) ou le multiplicateur 9 peut être formé avec un rapport de démultiplication variable).

Multiplicateur frein mécanique permet en liaison avec le nombre nécessaire de courants d'écoulement fermé et ouvert ou seulement en boucle ouverte, y compris le freinage d'urgence.

Éolienne permet presque afficher la puissance, l'électricité et le même système de commande électronique compact dans la nacelle que les mécanismes et les dispositifs d'écoulement de puissance sont dirigés vers un seul et même côté du tirage multiplicateur multithread 9 et sont disposées parallèlement les unes aux autres, ce qui permet de l'arrangement spatial des unités de turbines éoliennes de transmission et de l'énergie électrique dans la nacelle, obtenant ainsi un entretien facile, la réduction des dimensions de la nacelle et pour faciliter les réparations.

La possibilité d'activer ou de désactiver de manière sélective l'un des flux d'énergie de travail si nécessaire en liaison avec d'autres avantages de l'installation permet, par exemple, même de travailler sur un seul flux de travail à défaut d'autres. Cette électricité est produite et peut être effectuée la réparation des défauts pour arrêter l'écoulement.

Ainsi, compte tenu de ce qui précède, il est possible d'améliorer la fiabilité, la durée de vie, maintenabilité éoliennes. En conséquence, il augmente le nombre et réduit le coût de l'électricité produite par les éoliennes.

En même temps, de réduire les coûts de réparation dans le fonctionnement des éoliennes.

Augmentation des ressources des éoliennes, par exemple, lorsque la puissance développée par la roue inférieure à la valeur nominale du vent, il est nécessaire d'inclure tous les flux de travail, réalisant ainsi la conservation des ressources, et pour de longues périodes de faibles vitesses de vent éventuellement l'utilisation cohérente remplaçable des flux afin de développer rationnelle des ressources.

Le dispositif revendiqué est destiné principalement pour une utilisation dans vetropotokah à faible vitesse et les besoins du consommateur autonome ou réseau, pour lesquels les exigences pour les éoliennes plus élevé que dans le cas classique.

Le dispositif revendiqué est progressif, et son utilisation permet d'obtenir un objet de l'invention:

  • Il augmente la fiabilité des éoliennes, réduit la taille de la nacelle des éoliennes et réduit la consommation de matière à travers la mise en œuvre de la construction et de l'application de la transmission de mise en page dense et de l'équipement électrique dans la nacelle des éoliennes multi-thread;
  • Il augmente la durée de vie des éoliennes en raison de l'utilisation rationnelle des flux de travail pour produire de l'énergie, de donner un consommateur autonome en termes de consommation variable et abaisse la vitesse seuil de vetropotokah à laquelle produire économiquement l'électricité, ce qui porte à 2,0.2,8 m / s, par exemple, l'un flux;
  • Il réduit la charge agissant sur les composants et ensembles d'éoliennes et de la conception de transmission de puissance par la construction rationnelle de la structure spatiale de la crémaillère et la construction d'un multi-thread;
  • améliore le service de sécurité des éoliennes en raison de la formation dans un service de gondole couloirs et d'assurer la maintenabilité pour répondre aux exigences ergonomiques;
  • Il réduit la complexité de l'installation et l'entretien des éoliennes.

REVENDICATIONS

1. La centrale éolienne comprenant une tour, une nacelle avec un dispositif de support-rotation, l'arbre de roue éolienne, a raté l'intérieur du cadre de la nacelle avec un faisceau longitudinal et monté sur l'intérieur du multiplicateur de nacelle avec arbre d'entrée à faible vitesse relié à un grand engrenage, embrayages et d'embrayage générateur, caractérisé en ce qu 'il est muni d'un dispositif de distribution configuré combiné avec un multiplicateur sous la forme de distributeur simple multiplicateur filetée comprenant un arbre d'entrée-sortie reliée à un central de grands arbres de la vitesse de sortie de la série d'engrenages avec des roues dentées de petites montées périphériquement autour de l'axe longitudinal de l'hélice à une certaine distance rayon défini d'un grand engrenages d'entrée et des rayons de faible sortie et des mécanismes et des unités associées, constituées chacune d'un certain nombre de flux d'énergie, inscrit avec leurs axes longitudinaux à un bord d'un prisme rectangulaire, orientées parallèlement à l'axe de l'hélice, la trame est une structure de poutre à plusieurs niveaux formé par un certain nombre de longitudinaux parallèles poutres espacées reliées rigidement barre de force transversale, et ayant un plan en forme de U avec une ouverture centrale dans la base, les mécanismes et les dispositifs constituant le flux d'énergie, placés sur le châssis sous la forme de lignes séparées pour former une gondole entre les fils du corridor de service central connexes par l'intermédiaire châssis ouvrant à l'intérieur de la tour, et des couloirs périphériques entre le flux d'énergie et les parois latérales de la nacelle.

2. Appareil selon la revendication 1, caractérisé en ce que l'arbre d'hélice est installée à l'intérieur de la nacelle à l'avant de la crémaillère entre la roue éolienne et l'unité de puissance au moyen de multiplication des paliers de la puissance de deux flasques espacés, à l'arbre d'hélice.

3. Appareil selon la revendication 1 ou 2, caractérisé en ce que la puissance avant l'arbre d'hélice bride adaptée des guides et des unités d'ancrage pour la fixation du moyeu d'hélice.

4. Appareil selon la revendication. 1, caractérisée en ce que la structure de châssis de palier de puissance du faisceau avec un nombre pair de flux d'énergie réalisé en forme de U dans chaque palier.

5. Appareil selon la revendication. 1, caractérisée en ce que la structure de châssis de palier de puissance du faisceau dans au moins une rangée d'un nombre impair de flux d'énergie formé en forme de L.

6. Appareil selon la revendication 1, caractérisé en ce que le châssis est muni d'une trappe qui y est monté sur le châssis à l'endroit de son ouverture centrale.

7. Appareil selon la revendication 1, caractérisé en ce que les corridors de service central et périphérique limitée vers le bas par le plancher amovible fixé sur le cadre et le plafond dessus de la nacelle.

8. Appareil selon la revendication 1, caractérisé en ce que les dimensions transversales du couloir central de service d'engrenage de diamètre défini situé au centre grand et les dimensions transversales des agrégats et des mécanismes qui composent les flux d'énergie individuelles.

9. Installation selon les revendications. 1 et 8, caractérisé en ce que le diamètre de la roue solaire des conditions choisies pour le passage de maintenance.

10. Installation selon les revendications. 1 et 8, caractérisé en ce que les dimensions transversales des corridors de service périphériques définis personne mobile au cours de l'entretien.

11. Appareil selon la revendication 1, caractérisé en ce que le couloir de service central associé à des couloirs périphériques.

12. Appareil selon la revendication 1, caractérisé en ce qu 'il est prévu dans les noeuds de puissance de calage de trame adapté pour accéder à l'extérieur de la nacelle.

13. Appareil selon la revendication 1, caractérisé en ce que le châssis est muni d'un dispositif de support rotatif bride d'amarrage disposé avec le côté inférieur du cadre.
