invention
Fédération de Russie Patent RU2118700

Windmills (OPTIONS)

Windmills (OPTIONS)

Nom de l'inventeur: Ognev Vladimir; Vasilenko Stanislav E.
Le nom du titulaire du brevet: Ognev Vladimir; Vasilenko Stanislav E.
Adresse de correspondance:
Date de début du brevet: 29.05.1996

Utilisation: l'énergie éolienne, à savoir les centrales électriques. La centrale éolienne inventive, comprenant une tour creuse 1 à la sortie au fond avec une tête creuse auto-réglage 2 en haut, deux hélices, dont le premier est monté sur un axe fixe dans la tête 2, et le générateur de puissance 6, qui a accès au consommateur. La tête 2 est muni d'aubes de guidage 4, fixé à l'entrée et sur un axe commun avec la première roue du vent 5 fixe librement générateur installé à la sortie de la cavité de la tour, et le second vent roue 7 monté sur l'arbre du générateur 6 avec la possibilité d'une interaction aérodynamique de la première roue du vent 5 au moyen de la pression ligne 8, la cavité de la tête 2 et la tour 1. en raison de la conception dans son ensemble et d'étanchéité dans le roues éoliennes d'installation d'entrée d'air non exposés au givrage et fonctionne par des vents légers.

DESCRIPTION DE L'INVENTION

L'invention concerne l' énergie éolienne, à savoir, la centrale électrique.

Connus éoliennes (éoliennes) (voir., Par exemple, le brevet RF N 2018028, MKI F 03 D / 00, auth. St. URSS NN 1682621, 1560781, 1471709, 1242636, cl. F 03 D 1/00), contenant tour (mAST), une ou plusieurs roues éoliennes d'auto-alignement générateur installé directement à partir de l'hélice sur le même axe avec elle, et la transmission de la connexion lors de l'utilisation d'un générateur installé à la base de la tour.

L'inconvénient de l'éolienne considérée est relativement faible efficacité.

installation connue de l'énergie éolienne (voir le brevet allemand N 2932293, cl F 03 D 1/02 - .. Un prototype), comprenant un support porteur (Tour), deux vent roue, tête pivotante auto-alignement, deux générateurs, dont un (haut) se trouve dans la tête pivotante sur le même axe avec l'hélice. L'autre (inférieur) générateur via un arbre de transmission mécanique est couplée à un premier générateur (supérieure).

L'inconvénient de l'installation d'énergie éolienne est considérée comme un rendement relativement faible.

L'objectif des solutions techniques proposées est d'accroître l'efficacité et la capacité de l'installation d'énergie éolienne en créant une turbine à air avec l'utilisation la plus efficace de l'énergie éolienne.

L'objet déclaré est atteint en ce que l'installation d'énergie éolienne (Version 1) comprenant une tour creuse avec la sortie au fond avec une tête creuse auto-ajustable en haut, deux hélices, dont le premier est monté sur un axe fixe dans la tête, et un générateur de puissance ayant une sortie consommateur tête pour fournir des aubes de guidage proposé, fixé à l'entrée et sur un axe commun avec la première roue de vent, fixé librement générateur installé à la sortie de la cavité de la tour, et la seconde roue éolienne montée sur l'arbre du générateur avec la possibilité d'interaction aérodynamique de la première roue de vent à travers la ligne de décharge formée par les cavités de la tête et de la tour.

La tâche est atteint par le fait que l'installation d'énergie éolienne (option 2) comprenant une tour creuse avec la sortie au fond d'une tête creuse d'auto-ajustement dans la partie supérieure, deux hélices, dont le premier est monté sur un axe fixé à l'entrée de la tête, et un générateur d'énergie avoir accès aux consommateurs, il est proposé d'effectuer un tube de tête, avec une extrémité de celui-ci et aligné avec la première roue de vent pour fixer les premières aubes de guidage, qui sont la première tête d'entrée de la cavité. la conduite de pression d'alimentation de la tour creuse et l'extrémité supérieure incurvée le fixer entre les premier et deuxième aubes de guidage, et fixés de manière concentrique dans un seul plan à l'autre extrémité de la tête dans la cavité. Et sur l'axe des aubes fixes dans une conduite de refoulement coudé, installez la troisième roue du vent avec ses lames interaction aérodynamique avec les cavités des deux ailettes de guidage. Groupe électrogène installé à la sortie inférieure de la conduite de pression. Son arbre, une deuxième roue de vent avec une interaction aérodynamique avec la troisième roue du vent.

Éolienne pour les deux modes de réalisation peuvent être fournies avec une quantité supplémentaire conduite de pression de sortie courbe, monté de manière concentrique, par exemple, par rapport à la surface de la cavité et la conduite d'évacuation de la tour.

Windmills Windmills

Fig. La figure 1 représente un premier mode de réalisation de l'éolienne; Fig. 2 - la deuxième version de la turbine éolienne.

Éolienne (variante 1, fig. 1) comprend une tour creuse 1 vers la sortie au fond. Au sommet de la tour 1 est monté à rotation (réglage auto-) creuse la tête rotative 2, dont l'entrée dans la cavité 3 sur l'axe 4 de l'appareil de guidage 5. La roue éolienne est fixé librement générateur de puissance 6, qui a accès au consommateur, est installé à la sortie de la tour de la cavité 1, 7, dans lequel la deuxième roue éolienne montée sur l'arbre du générateur 6 avec la possibilité d'interaction avec la roue de vent aérodynamique 5 via la première ligne de décharge, formée par deux cavités de la tête pivotante et la cavité de la tour 1.

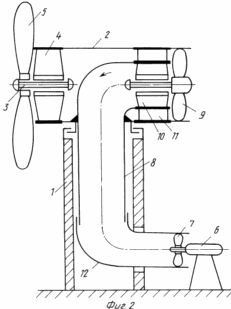

Éolienne (variante 2, Fig. 2) comprend une tour creuse 1 vers la sortie au fond. Au sommet de la tour 1 est monté à rotation (réglage auto-) creuse la tête rotative 2. La tête rotative 2 est formé comme un tuyau. À une extrémité sur un guide axe commun 3 aubes fixes 4 et 5. Le générateur de puissance de roue éolienne 6, qui a accès au consommateur, est installé à la sortie de la tour est munie d'une roue éolienne 1 et 7. La tour de la cavité 1 est pourvu d'une ligne de pression incurvée 8. À l'autre extrémité des têtes rotatives 2 fixé dans sa cavité roue éolienne 9 sur un axe commun avec l'unité de guidage 10 fixée à l'intérieur de la ligne de décharge courbé. L'extrémité supérieure de la conduite de pression 8 monté entre le guide des coques 10 et 11 des ailettes.

Conduite de pression 8 (pour chaque variation) peut être munie d'autre conduite de pression de sortie incurvée 12, monté de manière concentrique, par exemple, par rapport à la surface de la cavité de la tour 1 et la canalisation d'évacuation 8.

En outre, si nécessaire, l'éolienne peut être composée d'un accumulateur d'énergie, par exemple une batterie montée à proximité du générateur de puissance.

Wind Turbine (variante 1, Fig. 1) fonctionne comme suit.

Sous la pression du vent tête rotative 2 est auto-alignement dans la direction de la vitesse maximale du vent. En atteignant la vitesse du vent suffisante roue éolienne 5 se met à tourner. L'air circule dans l'hélice de la lame de travail 5, l'informant de l'énergie et plus axialement à travers le lisseur 4, qui est un aubes fixes entre ce qui réduit la vitesse de l'air et la pression augmente, entre dans la conduite de pression (cavité de la tour 1) et la deuxième roue du vent 7 monté sur l'arbre 6 du générateur de courant. L'énergie cinétique de rotation de l'hélice 7 est converti en un générateur électrique 6, qui peut être immédiatement transmettre au consommateur, et il est possible de stocker la batterie avec une utilisation ultérieure.

Wind Turbine (variante 2, Fig. 2) fonctionne comme suit.

Sous la pression du vent tête rotative 2 est réalisé sous la forme de tuyaux, d'auto-alignement dans la direction de la vitesse maximale du vent. En atteignant la vitesse du vent suffisante roue éolienne 5 commence à tourner. L'air circule dans les pales de l'hélice de travail, pour l'informer de l'énergie. En outre, l'air circule axialement à travers le redresseur 4, tandis que sa vitesse diminue et la pression augmente. Après lisseur 4 l'air est déjà sous pression à travers le dispositif de guidage 1 accélère la rotation de l'hélice 9 qui, à son tour appliquer une pression à la pression de l'air se déplaçant sur sa lame, augmente sa vitesse de déplacement à travers le lisseur 1, augmentant encore la pression d'air se déplaçant le long de la ligne de décharge 8 sur la puissance du générateur de vent roue 7 6.

Pour la commodité de l'extraction d'énergie à partir de la ligne de pression de sa production peut être muni d'une courbe de l'autoroute 12 supplémentaires.

La différence des éoliennes de la version précédente est d'augmenter sa puissance au détriment des caractéristiques de conception suggéré ci-dessus.

Windmills proposé de série du modèle type peuvent être représentés par la puissance et la taille, en fonction des besoins énergétiques et des conditions climatiques de fonctionnement, comme Ils ne sont pas soumis au givrage et le travail même sur des vents faibles en raison de la conception de l'ensemble de l'unité et dans l'étanchéité roues éoliennes entrée d'air, en particulier.

REVENDICATIONS

la centrale 1. éolienne comprenant une tour creuse avec la sortie en bas, avec la partie supérieure de l'auto-réglage de la tête creuse, deux hélices, dont le premier est monté sur un axe fixe dans la tête, et un générateur de puissance ayant une sortie pour le consommateur, caractérisé en ce que la tête présente des aubes directrices, fixées dans l'entrée et sur un axe commun avec la première roue du vent, fixés librement générateur installé à la sortie de la cavité de la tour, et la seconde roue éolienne montée sur l'arbre du générateur avec la possibilité d'interaction aérodynamique de la première roue de vent à travers la ligne de pression formé par les cavités de la tête et la tour .

centrale 2. éolienne comprenant une tour creuse avec la sortie en bas, avec la partie supérieure de l'auto-réglage de la tête creuse, deux hélices, dont le premier est monté sur un axe fixé à l'entrée de la tête, et un générateur de puissance ayant une sortie pour le consommateur, caractérisé en ce que la tête est réalisée sous la forme d'un tube, tandis qu'à une extrémité de celui-ci et alignée avec la première roue éolienne montée premier dispositif de guidage, dont la cavité est la première entrée de la tête de la tour de la cavité est pourvue d'une conduite de pression incurvée, une extrémité supérieure fixée entre les première et deuxième aubes de guidage, fixé de manière concentrique et dans un même plan à l'autre extrémité dans la cavité de la tête, et sur l'axe d'aube de guidage fixée à l'intérieur du tuyau d'évacuation courbe, installée troisième roue éolienne, avec la possibilité d'une interaction aérodynamique des pales avec des cavités des deux ailettes de guidage, le générateur est installé à la sortie inférieure du tube de refoulement, à son arbre Il a trouvé la seconde roue du vent avec une interaction aérodynamique avec la troisième roue du vent.

3. Appareil selon la revendication 1 ou 2, caractérisé en ce qu 'il est muni d'une conduite de pression de sortie supplémentaire courbe, monté de manière concentrique, par exemple, par rapport à la surface de la cavité et la conduite d'évacuation de la tour.
