Fédération de Russie Patent RU2118702

Wind turbine

Wind turbine

Nom de l'inventeur: Stanislav V. Goncharov
Le nom du titulaire du brevet: Stanislav V. Goncharov
Adresse de correspondance:
Date de début du brevet: 30.10.1995

Utilisation: L'invention concerne énergie éolienne et les éoliennes préoccupations. Eolienne comprenant un rotor avec un axe de rotation vertical, la lame ayant un profil symétrique, dont les axes de rotation sont disposés dans un plan horizontal perpendiculaire à l'axe vertical. Les ailettes sont montées de manière rotative à une fréquence moitié de la vitesse de rotation du rotor et sont reliés au mécanisme de commande. Le mécanisme de commande est constitué d'une transmission cinématique aux arbres de sortie, dont les lames sont fixées et l'arbre d'entrée est disposé de manière coaxiale dans l'arbre de rotor creux et à travers l'engrenage à vis sans fin de montage relié au mécanisme d'inertie d'entraînement est prévu pour suivre le sens de l'écoulement du vent. Le rotor peut assembler les modules du même type.

DESCRIPTION DE L'INVENTION

L'invention concerne l' énergie éolienne et les éoliennes qui concerne essentiellement orientée à travailler en basse vitesse plage de vent. Il peut être utilisé principalement où les petites dimensions sont nécessaires pour la hauteur de l' éolienne.

Connu turbine éolienne comprenant un rotor avec un axe de rotation vertical, ayant un profil symétrique par rapport à palettes, qui sont montés dans un plan horizontal pour tourner à une vitesse inférieure à la moitié de la vitesse du rotor et se rapportent à l'orientation par rapport à la direction du vent à un mécanisme de commande, couplé au dispositif de direction (voir. a.s.SSSR N 4132, cl. F 03 D 3/00, opub. 1927). Ceci est une solution technique connue pour cette classe d'éoliennes présente des inconvénients qui limitent son efficacité. Le point important est d'assurer la perception des charges de vent dynamiques, comme lorsque la roue éolienne crée la résistance à l'air, ce qui, étant donné la nature dynamique des vetronagruzki et la plupart de sa valeur, crée des difficultés considérables pour le fonctionnement de la turbine éolienne.

L'augmentation de puissance est possible que lorsque la turbine éolienne changements structurels.

L'invention vise à améliorer la fiabilité de l'éolienne; accroître la flexibilité en permettant l'utilisation de composants modulaires; offrant la possibilité de changer la hauteur maximale de l'installation d'éoliennes à sa position de travail sur le terrain et les conditions vetropotokah spécifiques.

L'objectif déclaré est atteint en ce que le rotor d'une éolienne est composée de modules. Les modules sont reliés entre eux, dont chacun comprend un boîtier muni disposé mécanisme dans celui-ci fonctionnant constitué d'une transmission cinématique, les arbres d'entrée et de sortie, ainsi que sur les arbres de sortie du module disposé lame rotative, les axes de rotation sont situés dans un plan horizontal et perpendiculaire à l'axe du rotor de rotation vertical . L'arbre d'entrée de chaque module est relié aux arbres d'entrée des autres modules et d'entraînement de l'installation mécanique dans le mécanisme général des pales d'une commande de l'éolienne. Dans ce cas , l'axe des couteaux rotatifs sont décalés par rapport à l'autre dans une projection sur un plan horizontal selon un axe décalé angle égal à 360 ° en divisant le nombre total de lames rotatives. Le lecteur d'installation installe et fixe l'orientation des lames par rapport à la direction du vent. lecteur d'installation mécanique est sous la forme de l'entraînement inertiel, le montage de la vis sans fin et est muni d'un mécanisme de suivi de la direction de l'écoulement du vent.

Wind turbine

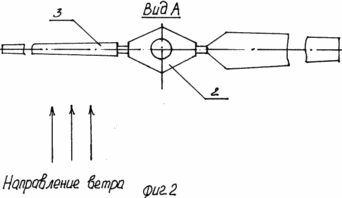

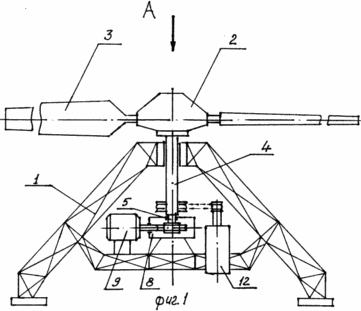

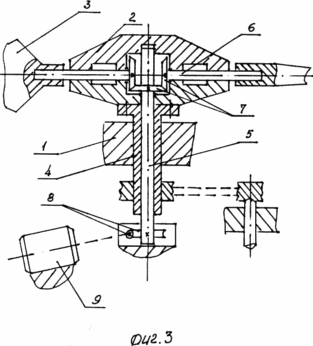

Les dessins annexés montrent: Fig. 1 - vue générale d'un seul module de turbine éolienne; Fig. 2 - Un type de la Fig. 1; Fig. 3 - agencement de circuit et de la relation des parties principales et les composants d'une éolienne; Fig. 4 - exécution de la commande mécanique de régime manuel.

Dans les dessins et indiqué dans les documents de demande:

1 - un squelette d'une turbine éolienne; 2 - un rotor; 3 - lames; 4 - l'arbre de rotor; 5 - arbre d'entrée définissant la transmission cinématique; 6 - l'arbre de sortie définissant une transmission cinématique; 7 - Régler la transmission cinématique; 8 - une transmission cinématique de réglage, un ver paire; 9 - Inertia Drive; 10 - manivelle; 11 - mécanisme de la direction de l'écoulement du vent de suivi; 12 - générateur électrique.

turbine éolienne est une conception de pliage transversale, chaque section - le même type d'éléments de fixation inter-modules module. Module moulin à vent unique (1-4) comprend un rotor à deux pales pivotantes 3 monté sur le châssis 1 et sont cinématiquement relié à un générateur électrique 12 par l'intermédiaire de l'arbre de rotor 4. La turbine éolienne est équipée d'entraînement à inertie 9 relié à l'arbre d'entrée 5 par l'intermédiaire cinématique engrenage de montage à vis sans fin quelques 8.

Le module se compose d'un arbre d'entrée 5 qui définit la transmission cinématique 7, deux arbres de sortie 6. La transmission cinématique 7 est conçu comme un engrenage conique engrenant avec un rapport égal à 2. engrenage du dispositif d'installation du moteur dans la position d'actionnement comprend un actionneur inertiel 9, une paire de vis sans fin 8, le mécanisme de suivi la direction d'écoulement du vent 11. la poignée d'actionnement 10 peut être installé à la place de l'entraînement par inertie.

Éolienne fonctionne comme suit. mécanisme de suivi 11 fixe la direction de l'écoulement du vent. Grâce à entraînement inertiel 9 ou la poignée d'entraînement 10 via une paire de vis 8 moteur est installé dans la position de fonctionnement. Dans ce cas, l'arbre d'entrée 5 est mis en rotation, qui, par l'intermédiaire d'une transmission cinématique 3 7 tours les lames à une position à laquelle le mouvement de l'écoulement du vent est transporté dans leurs plans perpendiculaires position vers l'écoulement du vent. Les pales 3 de chaque tour du rotor fait un demi-tour. Le couple par l'arbre de rotor 4 est transmis au générateur 12.

REVENDICATIONS

1. Turbine éolienne comprenant un rotor avec un axe de rotation vertical, la lame ayant un profil symétrique, l'axe de rotation étant situé dans un plan horizontal perpendiculaire à l'axe vertical, monté de manière rotative à une fréquence moitié de la vitesse de rotation du rotor et sont reliés à un mécanisme de commande, caractérisé en ce qu ' le mécanisme de commande est constitué d'une transmission cinématique, disposé dans le rotor, dont les arbres de sortie sont lame installés et l'arbre d'entrée est disposé de manière coaxiale dans l'arbre de rotor creux et un engrenage à vis sans fin par l'intermédiaire d'un montage associé à l'actionneur inertiel étant configuré pour interagir avec un mécanisme permettant de suivre la direction d'écoulement du vent.

2. Eolienne selon la revendication 1, caractérisé en ce que le rotor est constitué de modules reliés entre eux, dont chacun comprend un boîtier muni d'un mécanisme de commande disposé à l'intérieur, dans lequel les lames sont disposées sur les arbres de sortie rotatifs de chaque module et les arbres d'entrée sont interconnectés .

Version imprimable
Date de publication 10.04.2007gg
