invention
Fédération de Russie Patent RU2248466

Wind turbine de type planétaire. moulin à vent

éolienne planétaire (moulin à vent)

Nom de l'inventeur: Gdańsk NI (RU); Mal'tsev SV (RU); Solovyov AM (RU); Grigoriev RV
Le nom du titulaire du brevet: Moscow State University of Environmental Engineering (MSUEE)
Adresse de correspondance: 107884, Moscou, ul. Staraya Basmannaya, 21/4, MSUEE, vice-recteur pour les travaux scientifiques
Date de début du brevet: 05.11.2002

L'invention concerne l'énergie éolienne, et est principalement destiné à une utilisation dans les zones à faibles vitesses de vent. Le résultat technique est d'augmenter la fiabilité des pales d'éoliennes en contrôlant la loi du mouvement. Éolienne type planétaire comprend la rotation repose sur un châssis avec des lames mobiles et l'arbre rotatif, dans lequel les lames sont reliées à un mécanisme d'engrenage d'arbre rotatif avec un rapport constant de 1: 2, l'axe de pivotement est prévu à palettes monté de façon mobile et est associé à un dispositif de commande constitué par un coulisseau-manivelle mécanisme bielle, et la plaque de réglage du ressort de rappel, et une ceinture utilisée comme un mécanisme de transmission à engrenages.

DESCRIPTION DE L'INVENTION

L'invention concerne l' énergie éolienne, et est principalement destiné à une utilisation dans les zones à faibles vitesses de vent.

Connu vent global RF brevet №2070659, classe F 03 D 3/02, 7/06, 1994, qui est installé sur un châssis d'arbre central avec des lames verticales qui peuvent tourner autour de leurs axes et engrenages associés avec un pignon solidaire une palette chargée vers un engagement avec le rapport d'engrenage de la girouette aux lames est de 1: 2 à la vitesse du vent normale, le vent Burevoi si la transmission est ouverte.

Les principaux inconvénients de l'éolienne sont: l'utilisation d'engins plutôt compliqué la construction et l'exploitation de la nature discrète du mécanisme, qui protège l'appareil contre les vents Burevoi. Engrenages pour le bon fonctionnement des liens nécessite l'ajustement et la disponibilité continue de lubrifiant en contact, ce qui complique grandement la conception et augmente son coût et réduit la fiabilité. et la transmission de données augmente de manière significative l'inertie de l'ensemble de la structure dans un mouvement de rotation, ce qui réduit son efficacité à des vitesses de vent faibles. La nature discrète du mécanisme d'actionnement qui protège conduit au fait que la machine cesse et l'orientation de ses ailettes à exécuter par le vent quand la vitesse du vent que possible et, en conséquence, le cadre de la vitesse maximale avec des lames. Ainsi les charges d'inertie importantes se produiront dans la construction.

La combinaison la plus proche des caractéristiques est un planétaire brevet RF poussée par le vent №2030777, classe F 03 D 3/02, 7/06, 1995, comprend une rotation sur la base d'un châssis avec des lames mobiles et l'arbre rotatif, et les lames sont reliées au mécanisme d'engrenage d'arbre rotatif avec une constante rapport 1: 2. L'inconvénient de cette conception est l'utilisation des lecteurs de la chaîne horizontaux, ce qui pour un fonctionnement efficace et continu nécessitant une lubrification des pièces de frottement et de la disponibilité du dispositif de guidage, assurant la chaîne de roue libre appropriée sur le pignon. et des inconvénients importants sont: la nécessité d'un dispositif supplémentaire, fournir une orientation pour l'installation du vent, et l'absence d'un mécanisme, qui le protège contre les vents Burevoi.

Objet de l'invention est d'augmenter la fiabilité du moteur en contrôlant la loi du mouvement des lames.

Ceci est réalisé en ce que l'éolienne consistant à faire tourner la base d'un cadre avec des lames mobiles, l'arbre de rotation, les pales associées au mécanisme d'engrenage d'arbre rotatif avec un rapport constant de 1: 2 selon l'invention, l'arbre rotatif est prévu à palettes monté de façon mobile et est associé à un dispositif de commande constitué d'un mécanisme bielle-manivelle, la bielle et la plaque de régulation du ressort de rappel, et une ceinture utilisée comme un mécanisme de transmission à engrenages.

Wind turbine de type planétaire. moulin à vent

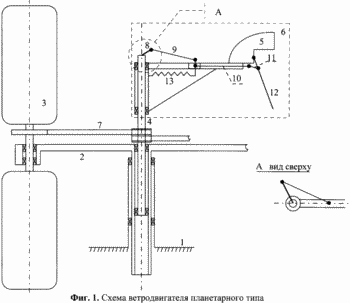

1. La figure 1 montre un croquis de modèles d'éoliennes.

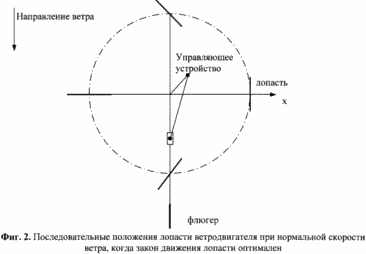

2. La figure 2 montre les positions successives de la lame d'une éolienne pendant la vitesse du vent normal.

3. La figure 3 montre l'entraînement couple M 1 M 2 forces par l'action des lames 3 à la vitesse du vent normal.

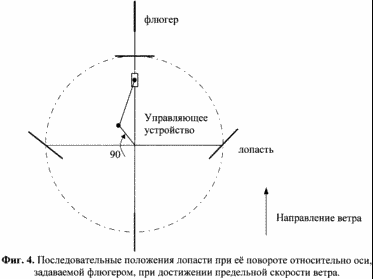

4. La figure 4 représente les positions successives de la lame lorsque la limite de vitesse du vent.

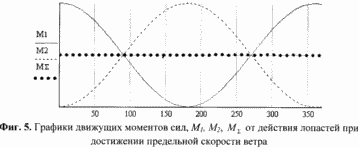

5. La figure 5 montre les forces motrices des moments M 1, M 2 des 3 étapes des lames lorsque la limite de vitesse du vent.

6. La figure 6 montre une position stable de la lame 3, après avoir atteint la limite de la vitesse du vent.

Wind turbine se compose d'une base fixe 1 installé sur balancer cadre 2, les lames 3 sont montés mobiles sur le châssis 2, l'arbre rotatif 4 et 5, la girouette montée sur un arbre rotatif 4 en rotation et associé dispositif de commande 6.

Les lames 3 sont installés par paires afin d'équilibrer le couple de renversement.

Les pales sont reliées à la transmission à courroie en rotation de l'arbre 7 avec un rapport de 1: 2 de l'arbre 4 à lames 3.

Le dispositif de commande 6 se compose d'un mécanisme bielle-manivelle comprenant un levier 8 est solidaire de l'arbre 4, la bielle 9, le coulisseau 10 et la tige 11 et de la plaque de réglage 12 et le ressort de rappel 13.

Éolienne fonctionne comme suit. Lorsque la force du vent qui est dans la plage de vitesse optimale [ min, opt], la plaque de réglage 12 sous l'action de son poids et du ressort de rappel 13 est en position basse. Dans ce cas, il a fourni la loi optimale du mouvement des lames par rapport au vent 3. La figure 2 représente les positions successives de la pale quand elle est mise en rotation par l'intermédiaire de 0, 90, 180 et 270 degrés par rapport à l'axe défini par l'aube. La figure 3 montre les couples d' entraînement M 1, M 2 généré sur le châssis tournant 3, une paire de lames monté sur celui - ci avec un décalage de 180 degrés, et la force de moment total M de l'action des deux lames.

Lorsque l'augmentation de l'énergie éolienne sur une certaine valeur opter par le vent plaque de régulation 12 et monte à travers un dispositif de commande constitué d'un levier 8, une tige 9, un curseur 10 et la bielle 11, tourne par rapport à la girouette de l' arbre rotatif 5 avec quatre petites poulies de courroies fixées sur celui - ci 7. Cette valeur moyenne M 1, M 2 et M diminuera progressivement par rapport à leurs valeurs optimales. Après avoir atteint la vitesse limite du vent avant de réglementer la plaque 12 prend sa position la plus haute en tournant l'arbre 4 par 90 degrés par rapport à la position optimale. La figure 4 montre les positions successives de la lame lorsque la limite de vitesse du vent, et tournez-le sur 0, 90, 180 et 270 degrés par rapport à l'axe défini par l'aube. La figure 5 montre les couples d' entraînement M 1, M 2 généré sur le châssis tournant 3, une paire de lames monté sur celui - ci avec un décalage de 180 degrés, et la force de moment total M de l'action des deux lames dans ce cas. Comme on peut le constater, les valeurs moyennes M 1, M 2 et M cadre zéro et une éolienne est arrêtée après un certain temps dans l'état d'équilibre où les deux couples s'annulent lames (6).

engrenages à courroie, à la différence des engrenages et des entraînements à chaîne, ne nécessitent pas de lubrification, plus simple dans la conception et l'installation, la fiabilité croissante et la durabilité de l'ensemble de la construction. Le dispositif de commande 6 permet un contrôle en douceur du mouvement de châssis 2 et la lame 3 de telle sorte que lorsque le seuil est dépassé, la vitesse du vent de l'éolienne commence Les freins en changeant la loi aubes mouvement écoulement du vent relatif, et quand la limite de vitesse à tous les arrêts occupant l'état d'équilibre stable (Fig. 6).

Les auteurs ont conçu et construit un modèle de travail d'une conception déclaré turbine à vent planétaire avec une puissance nominale de 400 watts à une force de vent de 5 m / s. Le modèle a été présenté lors de l'exposition STCY-2002, a tenu en Juin - Juillet 2002 où elle a obtenu un diplôme.

REVENDICATIONS

Éolienne type planétaire comprenant un rotatif basé sur un châssis avec des lames mobiles et l'arbre rotatif, dans lequel les lames sont reliées à un mécanisme d'engrenage d'arbre rotatif avec un rapport constant de 1: 2, dans lequel ledit arbre rotatif est prévu à palettes monté de façon mobile et est associé à un dispositif de commande, constitué par mécanisme coulissant à manivelle, bielle, et la plaque de réglage du ressort de rappel, et une ceinture utilisée comme un mécanisme de transmission à engrenages.

Version imprimable
Date de publication 31.01.2007gg
