invention
Fédération de Russie Patent RU2140012

centrale hydroélectrique

Les centrales hydroélectriques "VOLSLOV"

Nom de l'inventeur: Soloviev Vladimir Vladimirovich
Le nom du titulaire du brevet: Soloviev Vladimir Vladimirovich
Adresse de correspondance: 125015, Moscou, Butyrskaya Str. 97, kv.140, Vladimir Soloviev
Date de début du brevet: 24.07.1998

Centrale hydroélectrique est conçu pour convertir l'énergie cinétique dans le flux d'énergie de la montagne et de plaine rivières et les cours d'eau et des vagues se déplaçant sur les bords de réservoirs (lacs, mers, océans). L'appareil comprend un fil mis à terre le conduit d'arrivée d'eau avec une section d'écoulement décroissante reliée à la conduite d'eau de section rectangulaire composée d'éléments d'exploitation normalisées. Un trou dans les éléments qui se chevauchent de paroi latérale comprennent travailler verticalement lame unités hydrauliques capsulaires axiale disposés boîtier cylindrique avec une coupe chambres de travail montées sur des plates-formes mobiles pour déplacer les plates-formes de support attachées aux éléments de commande. Toutes les parties de l'hydroélectricité pourraient être placés sur le fond au-dessous du niveau de gel marque de débit inférieur qui lui permet de fonctionner au cours d'eau de congélation. boîtier d'admission d'eau peut être orientée vers le flux des vagues se déplaçant vers le rivage, et la ligne d'eau - caractéristiques le long de la côte, ce qui permet de convertir l'énergie des vagues se déplaçant vers le rivage de l'étang. L'énergie hydroélectrique et permet d'augmenter la fiabilité de fonctionnement.

DESCRIPTION DE L'INVENTION

L'invention concerne le domaine de l' énergie hydraulique et peut être utilisé pour convertir l'énergie cinétique en énergie circule électrique montagne et de plaine rivières et les cours d' eau et des vagues se déplaçant sur les bords de réservoirs (lacs, mers, océans).

centrale hydroélectrique connu comprenant une partie supérieure conique monté dans l'écoulement près de la rive, reliée à la partie inférieure munie d'espaces de travail et des unités hydrauliques. (Voir. La demande française N 2525694, F 03 B 13/18, 1983).

Un inconvénient de ce hydroélectrique connu est la relative complexité de la conception et de l'efficacité dans les zones réglementées d'application causées par le degré insuffisant de concentration vodopotoka partie conique.

Le plus proche de la nature technique de l'invention proposée est une centrale hydroélectrique, y compris installé dans le ruisseau près de la zone de prise d'eau de rivage pour les parois de fond, supérieure et latérale, avec une section d'écoulement décroissante, connectées à des lignes d'eau, composée de travailleurs, le tournage et la connexion des éléments, avec les chambres de travail et les a placés dans les unités hydrauliques capsulaires (voir. brevet de la Fédération de Russie N 1652640 "construction de la centrale hydroélectrique de V. Soloviev" MKI F 03 B 13/08, avec effet au 12.02.1993 et ​​la priorité du 15.02.1989).

Les inconvénients de cette hydro-électrique connu sont les suivants: - la relative complexité de la conception et le fonctionnement, provoqué en plaçant directement les unités hydrauliques de la capsule dans des conduits et doivent donc avoir au moins deux ponceau, de sorte qu'en cas de défaillance d'une des unités hydrauliques désactiver l'ensemble de la conduite en où il est, sans arrêter l'ensemble de l'énergie hydroélectrique et de démanteler la ligne d'eau déconnectée, retirez l'unité hydraulique défectueuse et la remplacer conditionnellement; - Capacité limitée en raison de l'utilisation d'unités hydrauliques horizontales de la capsule et le manque d'énergie hydroélectrique supplémentaire dans la ligne d'eau; - Limité fiabilité en raison de l'absence de prise d'eau dans la zone pour protéger les appareils de dangereux se déplaçant avec l'écoulement du flux d'objets sur l'entrée du conduit d'arrivée d'eau; - La gamme limitée d'applications en raison de l'impossibilité d'opérer sur les cours d'eau pour former un gel, et l'application et l'incapacité de convertir en électricité le flux d'énergie des vagues se déplaçant vers le rivage du réservoir (lac, mer, océan).

La présente invention a pour but de simplifier la conception, augmenter la fiabilité opérationnelle et de l'expansion des domaines d'application, augmentation de l'énergie hydroélectrique.

Les objectifs de l'invention sont atteints en ce que: - le conduit d'admission d'eau est prévu à l'écoulement d'entrée des réseaux de protection orientées selon un angle par rapport à la direction d'écoulement et est reliée à un conduit d'eau; - Le conduit est formé pour avoir une section transversale rectangulaire et un fond, le dessus et les parois latérales et comporte des éléments qui se chevauchent; - Chaque conduit d'élément de travail unifié et rectangulaire configurée et des ouvertures profilées dans la paroi latérale, avec une direction transversale fente traversante dans la paroi de fond reliée à la fixe à la plaque de support de paroi de fond, qui est renforcée plate-forme mobile avec la saillie à l'intérieur de la direction transversale à travers la fente dans la paroi inférieure l'élément d'actionnement de la canalisation et qui, dans l'élément d'actionnement sas renforcé ouvertures rectangulaires paroi de guidage de l'amortisseur dans la paroi latérale de l'élément d'actionnement sas renforcé deux compartiments scellés qui y est défini des moteurs et mécanismes de déplacement et de verrouillage de la plate-forme, mais aussi de manière amovible, au moyen de serrures, fortifiée travailler avec la caméra placée en elle capsulaire coaxialement unité hydraulique; - Une chambre de travail est un corps cylindrique d'axe vertical, présentant une découpe correspondant à une ouverture rectangulaire dans la paroi latérale de la conduite d'eau élément de travail; - Capsulaire hydroélectrique fait verticalement axial renforcé sur la capsule lames de travail, orienté verticalement et faisant saillie de l'évidement du travail carter de chambre cylindrique, et muni d'un dispositif de régulation et de stabilisation de la vitesse de la capsule automatique à un niveau donné, comprenant: un capteur de la vitesse de la capsule placée à l'intérieur de la capsule ; un câble d'alimentation à celui-ci servo-moteur disposé dans un compartiment étanche à l'extérieur fortifiée sur la paroi latérale de l'élément de travail du conduit d'eau est relié; un servomoteur relié à l'arc de poussée passant à travers des ouvertures dans la paroi latérale profilée et l'élément d'actionnement relié à une ailette de guidage du conduit renforcé de façon pivotante entre les parois supérieure et inférieure du sas élément de travail; - Le conduit d'élément refermable formé avec une ouverture rectangulaire dans la paroi latérale, qui se chevauchent de façon pivotante dans celle-ci durcie amortisseur volet roulant tiges en arc de cercle passant par les ouvertures profilées ménagées dans l'élément de paroi latérale opposée, dans un compartiment étanche, montée sur la surface extérieure de la paroi latérale et reliée placé à l'intérieur de se déplacer et le mécanisme, le mécanisme d'obturation et moteur de la vanne de fixation;

dans lequel:

- Écluse hydroélectrique éléments de travail sont connectés en parallèle à un seul câble d'alimentation alimentant le consommateur, automatique hydraulique du centre de contrôle et de moteurs et mécanismes de déplacement et de fixation de la plate-forme et le mécanisme de moteur pour déplacer et fixant le déclencheur électrique chevauchaient élément conduit;

- Le plan de la surface intérieure de la paroi latérale de l'élément de travail du conduit d'eau est tangent à la surface cylindrique de l'unité hydraulique de la capsule;

- La paroi du compartiment étanche, renforcé sur la paroi latérale de l'élément de travail conduit et la paroi de compartiment étanche renforcé sur la plate-forme, perpendiculairement à la paroi latérale de l'élément d'actionnement conduit et en contact avec l'autre, et une paroi similaire du deuxième compartiment étanche, renforcé sur la plate-forme, parallèlement à la paroi du premier compartiment, et en contact avec la paroi du limiteur, fixé sur la paroi latérale du conduit et l'élément de travail qui lui est perpendiculaire;

- Parois incurvées compartiments étanches, montés sur une plate-forme, le contact congruent avec le boîtier cylindrique de la chambre de travail;

- La surface supérieure de la paroi de fond de la saillie et la plate-forme d'exploitation élément de conduit sont dans un même plan;

- L'axe vertical de rotation de la pale de guidage se trouve dans le plan des ouvertures rectangulaires guidage à surface de paroi rabat dans la paroi latérale de l'élément de travail de l'écluse.

Afin d'élargir la portée des centrales hydroélectriques et d'assurer la possibilité de l'utiliser à l'écoulement pour former un gel, tout ce qui précède centrales hydroélectriques installées dans le flux, sont placés au fond du ruisseau en dessous du niveau inférieur du niveau de gel.

Afin d'élargir le champ d'application de l'énergie hydroélectrique et l'utiliser pour convertir en énergie électrique des ondes coulent, se déplaçant vers le rivage du réservoir (lac, mer, océan), conduit d'admission d'eau est orientée vers le flux d'ondes qui se déplacent vers la rive du réservoir, et la conduite d'eau en douceur en rotation par rapport aux conduits d'admission d'eau et concentré caractéristiques le long de la rive de l'étang.

Afin d'augmenter l'énergie hydroélectrique à la conduite le long de sa longueur reliée conduits supplémentaires reliés aux boîtes de prise d'eau supplémentaires.

Les centrales hydroélectriques "VOLSLOV"

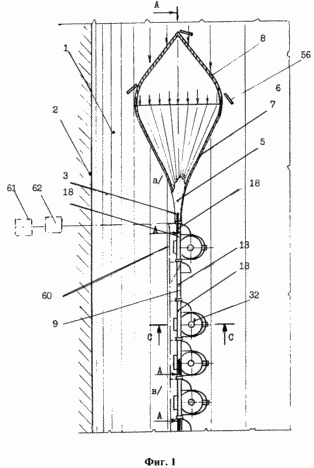

Fig. 1 est une vue de dessus en perspective d'une utilisation hydroélectrique réalisation proposée sur la montagne et l'écoulement plat, y compris le gel avec la formation; Fig. 2 - Vue générale de la centrale hydroélectrique proposée dans le cas d'utilisation de la côte d'un réservoir pour la conversion en flux vagues d'électricité de l'énergie se déplaçant vers le front de mer.

Les centrales hydroélectriques "VOLSLOV"

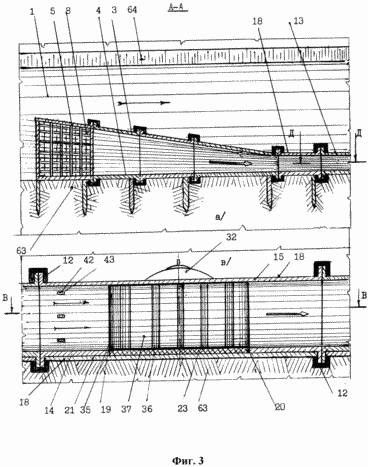

Fig. 3 - section A-A hydroélectrique proposé dans le mode de réalisation à l'aide du flux-gel pour former: a) - section de conduit de dérivation fragment, c) - section de conduit de groupement; 4 - section B-B de l'élément de forme sur le conduit de travail de l'eau dans le fragment) section A-A de la figure. 3.

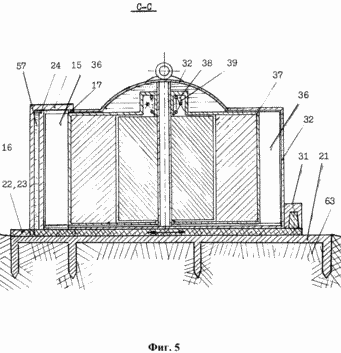

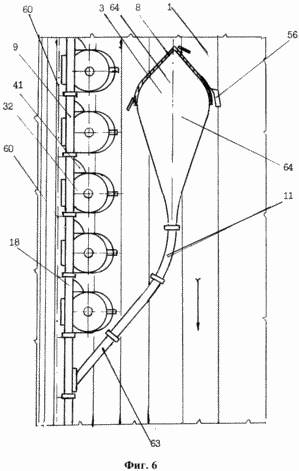

Fig. 5 - section transversale de type C-C élément de conduit de travail sur la figure. 1; Fig. 6 - vue générale de la pièce supérieure de la centrale hydroélectrique proposée dans la variante à l'utilisation supplémentaire de canalisations d'eau et des boîtes de prise d'eau; 7 - D-D sous forme de section chevauché élément conduit de la figure. 3.

hydroélectrique proposé comprend monté dans le flux 1 à la rive deux conduit d'arrivée d'eau 3 avec un fond 4, un top 5 et des parois latérales 6 et 7, avec une section décroissante en aval 1 prévu sur les grilles de protection entrée 8 d'écoulement 1 installé à un angle à la direction d'écoulement 1 reliée à la conduite d'eau 9, qui comprend les éléments de travail 18, les organes rotatifs 10 et 11, des éléments d'accouplement 12, la fermeture de l'organe 13 ayant une section transversale rectangulaire et un fond 14, les 15 premiers et les parois latérales 16 et 17. Chaque élément de travail 18 conduit 9 est réalisé uniforme avec une ouverture rectangulaire 19 dans la paroi latérale 17, avec un sens transversal traversant la fente 20 dans la paroi inférieure 14 est reliée à un joint à la paroi inférieure 14 de la plaque de support 21, qui est renforcée plate-forme mobile 22 avec la saillie 23 à l'intérieur de la direction transversale à travers la fente 20 dans la la paroi inférieure 14 de l'élément d'actionnement 18.

Sur le rebord 23, la plate-forme 22 à l'intérieur de l'organe de commande 18 est renforcée paroi de guidage amortisseur 24 de l'ouverture rectangulaire 19 dans la paroi latérale 17, la surface de la plate-forme 22 fixée de repos de deux compartiments étanches 25 et 26 définis dans celle-ci des moteurs 27 et 28 et les mécanismes 29 et 30 de se déplacer et la fixation de la plate-forme 22, et un verrou amovible 31 par l'intermédiaire de la chambre de travail 32 est renforcée par axialement dans celle-ci disposée par capsule hydraulique 33. la chambre 32 est munie d'un corps cylindrique à axe vertical 34 ayant un évidement 35 correspondant au trou rectangulaire 19 dans la paroi latérale 17 du fonctionnement 9. l'élément de conduit 18 capsule unité hydraulique 33 est formée avec une verticale de fonctionnement des lobes axiaux 36 sur la capsule 37, orientée verticalement et faisant saillie de l'évidement 35 du corps cylindrique 34 de la chambre de travail 32 et muni d'un dispositif 38 pour la commande automatique et la stabilisation du nombre de tours de la capsule 27 au niveau souhaité comprenant: - un capteur 39 de la capsule spires 37 disposées à l'intérieur de la capsule 37 - est relié au capteur 39 du servomoteur electrocable 40 logé dans un compartiment étanche 41, renforcée à l'extérieur de la paroi latérale 17 de l'élément d'actionnement 18, le conduit 9 - tige d'arc 42, relié à servomoteur 40 passant à travers les profilés trous 43 dans la paroi latérale 17 de l'élément d'actionnement 18, le conduit 9 et relié à l'aube de guidage 44 renforcé de façon pivotante entre la partie supérieure 15 et inférieure 14 des parois de l'élément d'actionnement 18, le conduit 9 dans le plan de paroi rabat 24 d'ouvertures rectangulaires 19 dans la paroi latérale 17 l'élément d'actionnement 18 conduit 9. organe de fermeture 13 avec le conduit 9 est une ouverture rectangulaire 45 dans la paroi latérale 16 chevauche le dans celui-ci de manière articulée rabat renforcé grille 46 reliée à l'arc de tiges 47 traversant des trous 48 dans la paroi latérale profilée 17 en face de l'élément 13 dans un compartiment étanche 49, monté sur la surface extérieure de la paroi latérale 17, et reliée à elle et placé dans le mécanisme 50 en mouvement, le verrouillage de l'obturateur 48 et le moteur d'amortisseur 51 du mécanisme 50. dans ce cas:

- Unités hydrauliques 33 éléments de travail 18 conduit 9 sont connectés en parallèle à un seul câble d'alimentation 60, nourrir le consommateur 61, le centre 62 bord automatique de l'hydroélectricité, mais aussi des moteurs électriques 27 et 28 des mécanismes 29 et 30 mobiles et fixant la plate-forme 22 et le moteur 51 du mouvement et le volet de fixation mécanisme 50 -zatvora 46 éléments qui se chevauchent 13 du conduit 9;

- Le plan de la surface intérieure de la paroi latérale 17 de l'élément de travail 18, le conduit 9 est tangentielle à la surface cylindrique de la capsule 37 de la capsule de l'unité hydraulique 33;

- Paroi 52 du compartiment étanche, renforcé sur la paroi latérale 17 de l'élément d'actionnement 18 de la conduite 9 et la paroi 53 compartiment étanche 25, fixé sur une plate-forme 22 formée perpendiculairement à la paroi latérale 17 de l'élément d'actionnement 18, le conduit 9 et sont mis en contact avec l'autre, et une paroi semblable 54 deuxième compartiment étanche 26, fixé sur une plate-forme 22, est parallèle à la première paroi 52 et en contact avec la paroi de butée 55, fixé sur la paroi latérale 17 de l'élément d'actionnement 18, le conduit 9 et perpendiculairement à celui-;

- La paroi incurvée 59 de compartiments étanches 25 et 26, montés sur la plate-forme 22, le contact congruent avec le corps cylindrique 34 de la chambre de travail 32;

- La surface supérieure de la plate-forme 23, la saillie 33 et l'élément de paroi de fond 14 du conduit d'eau de travail 9, 18 sont dans le même plan;

- L'axe vertical de rotation de la pale de guidage 44 est dans le plan du guide à surface de paroi volet 24 de l'ouverture rectangulaire 19 dans la paroi latérale 17 de l'élément d'actionnement 18, le conduit 9.

La centrale hydroélectrique proposée fonctionne comme suit. Une partie du courant 1 en contact avec les grilles de protection 8, un conduit d'admission d'eau 3 est libérée de l'objet en mouvement dangereux avec un courant 1 56, qui, grâce aux grilles d'orientation 8 à un angle à la direction de l'écoulement sont portés par une partie du flux libre 1, et se prolonge dans l'eau conduit d'admission 3. Ici sous l'influence du fond 4, un top 5 et des parois latérales 6 et 7 en raison de l'écoulement décroissante section transversale du conduit d'admission d'eau 3, cette partie du flux 1 en conformité avec les lois de l'hydrodynamique est accéléré à une vitesse de fonctionnement à laquelle et entre dans le premier organe de manoeuvre 18, conduit 9 ayant une forme rectangulaire section transversale et un fond 14, une partie supérieure et les parois latérales 16 et 17 qui dirigent la partie d'écoulement 1. en approchant de la pale de guidage 44, cette partie du flux 1 est divisé en deux parties 57 libre en mouvement en douceur entre l'aube de guidage 44 et la paroi latérale 16 du travail éléments 18 et 58 travaux, déplacer la lame entre le guide 44 et le travail portion 58 flux ci-après la paroi latérale 17. 1 se déplace entre la paroi de guidage 24 et l'ouverture du volet rectangulaire 19 dans la paroi latérale 17, à partir de laquelle l'élément de commande 18 à l'intérieur du conduit 9 comprend la lame de travail 36 renforcée dans la capsule 37 de l'axe vertical capsulaire unité hydraulique 33 monté dans la chambre 32 et agit sur la lame de travail 36, la filature capsule 37. le dispositif 38 pour la régulation automatique et la stabilisation du nombre de tours de la capsule 37 à un niveau prédéterminé est déclenché, le capteur 39 agit par l'intermédiaire câble électrique 40 à un servo-moteur disposé dans un compartiment étanche 41, servo-moteur entraîne l'arc tiges 42, et ceux - la lame de guidage 44 en le tournant d'un angle requis pour fournir un nombre prédéterminé de tours de la capsule 37. la partie de travail 58 du flux 1 est passé à la zone cible lames de travail 36 de la capsule 37 de la capsulaire unité hydraulique 33 et le rabat guide paroi 24 fusionne à nouveau avec la libre circulation de 1 partie 57 et se déplace dans l'élément adjacent en aval 13 1 conduit chevauchement 9, puis - dans les 18 prochains éléments de travail conduit 9.

L'électricité produite à l'unité hydraulique capsulaire 33 du premier élément de travail 18, conduit 9 pénètre dans le câble d'énergie 60 dans le centre de contrôle automatique 62 centrale hydroélectrique, le moteur électrique 51 du mécanisme 50 déplacement et sas vannes 46 et les moteurs 27 et 28 des mécanismes 29 et 30 déplacement et de fixation la plate-forme 22, après quoi un signal de commande provenant de la commande automatique centrale hydro-électrique actionné moteurs 27 et 28 des mécanismes 29 et 30 se déplacent la plate-forme 22 du second conduit d'écoulement 18, l'élément de manoeuvre 9.

La plate-forme 22 est fixée de manière amovible au son, à l'aide de verrous 31, la chambre de travail 32, et monté dans son corps cylindrique 34 avec une capsulaire unité hydraulique découpe 35 33 déplace la plate-forme de support 21 fixée à la paroi inférieure 14 de l'élément de manoeuvre 18. Monté sur son guide rebord 23 la paroi de l'amortisseur 24 quitte l'ouverture rectangulaire 19 dans la paroi latérale 17 et se déplace vers sa position de travail. A sa suite dans l'élément de commande 18 dans la portion de travail du flux 1 sont poussés lames 36 de travail, renforcée sur la capsule 37 de la capsulaire unité hydraulique 33 et la partie opérationnelle du flux 1, affecter les performances de la lame 36, la capsule tourne 37. Répétez le processus de contrôle automatique et la stabilisation du nombre de tours de la capsule 37 capsulaire unité 33 hydraulique à un niveau prédéterminé tel que décrit dans le cas du premier conduit d'écoulement 18, la partie 9. de fonctionnement de l'élément d'exploitation 58 du flux 1, a fusionné avec sa partie libre 57 est inclus à une vitesse prédéterminée dans les éléments de commande suivants et suivantes conduit 18 9 33 capsulaire hydroélectrique qui séquentiellement l'un après l'autre, conformément au principe décrit ci-dessus, sont actionnés.

Effectuer les surfaces supérieures des saillies de plate-forme 23 22 et la paroi inférieure 14 de l'élément d'actionnement 18, le conduit 9 dans le même plan horizontal, l'axe vertical de la lame de guidage 44 et la surface de la paroi d'obturation du guide 24 - dans le même plan vertical, l'orientation de la surface intérieure de la paroi latérale 17 dans un plan tangent surface cylindrique 37 capsules - aide à réduire les pertes de pression d'écoulement dans la conduite d'eau 1 et 9 augmentation de puissance hydroélectrique.

L'orientation des parois de compartiments étanches 25 et 26, montés sur la plate-forme 22, perpendiculairement à la paroi latérale 17 de l'élément d'actionnement 18 et les mettre en contact avec une paroi du compartiment hermétique 41 renforcé extérieurement sur la paroi latérale 17 de l'élément de commande 9 et la paroi du limiteur 55, assurer un mouvement continu et la fixation de la plate-forme 22 et monté sur son côté avec une perte minimale de la pression d'écoulement dans la conduite d'eau 1 9.

En raison du fait que les éléments d'actionnement 18 sont rendues uniformes et l'écoulement de celui-ci sas sensiblement identiques, d'une capsule hydraulique 33 installé dans les chambres de travail des éléments de travail 32 ont la même capacité.

Pour la capacité d'énergie hydroélectrique dans le cadre de son fonctionnement, conduit 1 sont fixés à des conduits supplémentaires 63 connectés avec des boîtes supplémentaires de prise d'eau 64, qui à son tour permet en outre d'augmenter la longueur du conduit principal et 9 et augmenter la puissance hydroélectrique totale.

En cas de besoin de réparation ou de remplacement de la chambre de travail 32, l'unité hydraulique capsulaire 33 et d'autres unités et pièces montées sur la plate-forme 22, le signal de la commande automatique centrale 63 hydroélectrique comprend des moteurs 27 et 28 des mécanismes 29 et 30 se déplacent et verrouiller la plate-forme 22, qui se déplace de dans sa position de fonctionnement initiale.

Lorsque cette saillie 23 de la plate-forme 22 est déplacée latéralement par une fente 20 dans la paroi inférieure 14 de l'élément d'actionnement 18 du conduit 9 paroi de guidage de l'amortisseur 24 qui est monté sur elle, comprend un trou rectangulaire 19 dans la paroi latérale 17, l'ailette de guidage 44 est orientée parallèlement aux parois latérales 15 et 17 l'élément d'actionnement 18, le conduit 9 et les deux parties 57 et 58 se déplacer en douceur 1 circulent à travers l'élément de fonctionnement déconnectée 18 dans les postes de travail ultérieurs.

Retrait de la chambre de travail 32 de la plate-forme 22 après avoir éteint les verrous 21 en le déplaçant verticalement. Installation de la chambre 32 de travail sur la plate-forme 22, son déplacement et de fixation en position et mettre en action l'élément de commande 18 déconnecté dans l'ordre inverse.

Ainsi congruente en contact paroi incurvée 59 de compartiments étanches 25 et 26, montés sur la plate-forme 22, le logement 34 avec une chambre cylindrique 32 de travail facilite l'installation et la fixation précise de la chambre de travail 32 sur la plate-forme 22 et fournit le débit minimum de perte de pression 1.

В случае необходимости перекрытия водовода 9 и остановки работы гидроэлектростанции, по управляющему сигналу из центра 62 автоматического управления гидроэлектростанцией приводится в действие электродвигатель 51 механизма 50 перемещения и фиксации заслонки-затвора 46 перекрываемого элемента 13 водовода 9, заслонка-затвор 46 поворачивается на заданный угол и перекрывает все сечение водовода 9, открывая при этом прямоугольное отверстие 45 в боковой стенке 16 элемента 13 и выпуская поток 1 из водовода.

Dans un mode de réalisation, la mise en place de toutes les pièces installées dans le courant au courant de fond 63 est en dessous du niveau inférieur de 64 niveaux de gel-up, hydroélectrique fonctionne sur le principe décrit ci-dessus, ce qui permet une utilisation étendue de celui-ci dans les cours d'eau de congélation saisonnière.

Dans un mode de réalisation, l'utilisation pour la conversion en flux d'énergie électrique 1 vagues se déplaçant vers le réservoir rivage 2 (lac, mer, océan), les actes hydroélectriques comme le principe décrit ci-dessus avec la différence que les vagues flux 1 en passant par la grille de protection 8 de l'eau conduit d'admission 3, subit des interférences et l'accélération à l'intérieur du conduit d'admission d'eau 3 et ensuite lentement mis en rotation à l'intérieur des éléments rotatifs 10 et le conduit 9 se déplace plus loin le long du conduit 9, orienté le long de la ligne de rivage.

La centrale hydroélectrique proposée avec un prototype de telles que la possibilité d'utiliser une partie du canal d'écoulement à utiliser son énergie cinétique, en assurant la libre migration de la faune et la livraison gratuite, les zones humides undrowned, etc., présente des avantages importants: la simplification de la structure en raison de la présence d'une seule ligne d'eau, composé d'éléments d'exploitation normalisées, un fonctionnement à haute fiabilité en équipant les grilles de protection des conduits d'admission d'eau et permettre le remplacement rapide de l'appareil défectueux est retiré d'un sas de la chambre de travail, les trous se chevauchent, l'enlèvement et le remplacement de la chambre de travail sans arrêt de la centrale hydroélectrique, augmentation de la capacité par une meilleure utiliser le flux d'énergie, en raison de l'ajout de pipelines supplémentaires et des conduits d'admission, la vaste gamme d'applications en raison de la possibilité d'utiliser toute nature ou un ruisseau de montagne - ruisseaux, rivières, torrents et cascades, quelle que soit leur taille, en raison de la possibilité d'utiliser pour la conversion à l'énergie cinétique flux d'énergie des vagues se déplaçant vers le rivage du réservoir (lac, mer, océan).

REVENDICATIONS

1. hydroélectrique comprenant installé sur la côte amont boîte d'entrée de l'eau avec le fond, le dessus et les parois latérales et une section d'écoulement décroissante reliée à la conduite d'eau, composé de travail, et des éléments de couplage rotatifs, avec les unités hydrauliques travaillant chambre et capsulaires, caractérisé en ce que le conduit d'admission d'eau est prévu au niveau des grilles de protection d'entrée orientés selon un angle par rapport à la direction du conduit d'écoulement est formé avec une section transversale rectangulaire formée par le fond, des parois supérieure et latérales et est munie d'un élément de fermeture, chaque élément de travail conduit uniformisée, des ouvertures rectangulaires formées dans la paroi latérale avec une croix à travers la rainure dans la paroi inférieure et reliée fixée à la plaque de support de paroi de fond sur laquelle est fixée la plate-forme mobile avec la saillie à l'intérieur de la direction transversale à travers la fente dans la paroi inférieure de l'élément d'actionnement, à l'intérieur duquel la plate-forme mobile est fixée guide-volet destiné à fermer une section rectangulaire des ouvertures dans sa paroi latérale, et à l'extérieur de l'élément de travail étant formé de façon rectiligne et des parois courbes, fixées à la plate-forme, les deux compartiments scellés qui y est défini des moteurs et mécanismes de déplacement et de verrouillage de la plate-forme, ainsi que sur la plate-forme amovible est installé avec la chambre de traitement de verrouillage formé par un corps cylindrique disposé verticalement, avec une découpe correspondant au trou rectangulaire dans la paroi latérale de l'élément de travail, dans lequel le carter d'engrenage capsulaire formé verticalement axial et placé dans la chambre de manière coaxiale avec l'axe de son corps cylindrique, le fonctionnement lame de l'unité hydraulique montée sur la capsule verticalement pour faire saillie hors de l'évidement le boîtier et l'unité hydraulique est muni d'un dispositif de régulation et de stabilisation de la capsule de tours automatiques à un niveau prédéterminé, comprenant logé à l'intérieur du capteur de vitesse de capsule, reliés par des câbles électriques à un servomoteur disposé dans le compartiment fermé formé par des parois droites et courbes, fixée extérieurement sur la paroi latérale du travail élément servomoteur, à son tour, est relié aux tiges d'arc passant à travers l'élément d'actionnement de la paroi latérale de l'ouverture profilée et couplée à la lame de guidage verticale est fixée de façon pivotante entre les parois supérieure et inférieure de l'organe de manoeuvre, et lesdits éléments se chevauchant conduit formé avec un trou rectangulaire dans l'un des des parois latérales et avec des trous appropriés dans la paroi latérale opposée et est pourvu d'un conduit amortisseur-obturateur articulé pour recouvrir le trou rectangulaire à travers reliée à des tiges en forme d'arc de soupape porte étendant à travers ses ouvertures profilées dans le compartiment scellé est adapté à la face extérieure de la paroi latérale à l'intérieur duquel est relié aux tiges mécanisme de déplacement et la fixation de l'amortisseur-obturateur et le moteur, dans lequel les unités hydrauliques des éléments de commande sont connectés en parallèle à un seul câble d'alimentation relié au consommateur, l'unité hydraulique de commande automatique centrale, mais aussi à toutes les machines électriques en mouvement et la fixation, et plan de la surface intérieure de la paroi latérale de l'élément de travail conduit est tangent à la surface cylindrique de l'unité hydraulique de la capsule, et les parois rectilignes des compartiments étanches montés sur la plate-forme et sur la paroi latérale de l'élément de travail, disposé perpendiculairement à celui-ci pour être en contact les uns avec les autres, semblable à la paroi du deuxième compartiment étanche, fixée à la plate-forme située parallèlement à la paroi respective du premier compartiment à être en contact avec la paroi du limiteur fixé à la paroi latérale du conduit d'élément d'actionnement et les parois courbes des compartiments montés sur la plate-forme de contact congruent avec la partie cylindrique de travail boîtier de chambre, dans lequel les surfaces supérieures de la plate-forme de saillie et la paroi de fond l'élément de manoeuvre se trouvent dans un plan, et l'axe vertical de rotation de la pale de guidage située dans un plan de paroi rabat.

2. hydro-électrique selon la revendication 1, caractérisé en ce qu 'il est placé à la partie inférieure sous le niveau inférieur de gel marque.

3. hydro-électrique selon la revendication 1, caractérisé en ce que le conduit d'admission d'eau est orientée vers le flux d'ondes se déplaçant vers le rivage, et le conduit d'eau facilement mis en rotation par rapport au boîtier au moyen d'éléments rotatifs et est dirigé le long de la côte.

Centrale hydro-électrique selon la revendication 4 1, 2 ou 3, caractérisé en ce qu 'à la conduite sur toute sa longueur des conduits supplémentaires attachés couplés avec des boîtes d'aspiration d'eau supplémentaires.

Version imprimable
Date de publication 12.01.2007gg
