Fédération de Russie Patent RU2296388

dispositif de test de boucle thermionic puissance génératrice montage et méthode d'essai dispositif de bouclage avec ASSEMBLAGE de production d'énergie thermionic

dispositif de test de boucle thermionic puissance génératrice montage et méthode d'essai dispositif de bouclage avec ASSEMBLAGE de production d'énergie thermionic

Nom de l'inventeur: Viktor Sinyavsky
Le nom du titulaire du brevet: Open Joint Stock Company "Rocket and Space Corporation" Energia "SP Korolev."
Adresse pour la correspondance: 141070, région de Moscou, Korolev, st .. Lénine, 4a, JSC "RSC" Energia ". SP Korolev" Département de la propriété intellectuelle
Date de début du brevet: 09.03.2005

Le groupe d'inventions concerne les centrales cosmiques avec émission thermique en convertissant l'énergie thermique en énergie électrique et est conçu pour une utilisation lors de l'élaboration des ensembles de production d'énergie thermo-ioniques (BSE). dispositif de bouclage pour tester EGS thermoionique comprend un corps. Le boîtier teplosbrosa système, équipé d'éléments chauffants électriques, la source de vapeur de césium et le césium tube. système de teplosbrosa est adapté pour tenir dans ses tests EGS thermoionique. système teplosbrosa extérieur du réacteur de recherche à eau refroidie. chemin de Cesium configuré pour se connecter à l'écartement des électrodes THERMIONIC système EGS et l'évacuation du stand du réacteur. Pour le césium voies à travers la vanne d'arrêt chauffée contrôlée est connecté installé à l'extérieur du boîtier et de la recherche réservoir de réacteur refroidi à l'eau pour la collecte de césium liquide. Récipient refermable et est détachable du boîtier. Le groupe d'inventions permet de réduire le risque de radiation pendant la décharge dispositif de boucle pour extraire EGS pour la recherche et de faciliter le recyclage des appareils en boucle après l'essai.

DESCRIPTION DE L'INVENTION

L'invention se rapporte à un espace avec les centrales thermo - ioniques en convertissant l' énergie thermique en énergie électrique et à l'équipement de réacteur et peut être utilisé dans des ensembles de génération d' énergie de programme d'extraction thermoionique.

L'étape la plus importante dans la création et le test de l'une des parties les plus complexes du réacteur convertisseur thermoionique (TRP) est le réacteur d'essai des assemblages puissance thermionic génératrices (BSE) dans le cadre du dispositif de boucle de test (PU), généralement appelés canaux de boucle (PC). Le principal objectif de ces tests est d'étudier les processus et les facteurs conduisant à des changements dans les caractéristiques de l'énergie et des ressources de EGS, et les causes de l'échec des éléments et EGS dans son ensemble. À la suite de la boucle essais de réacteur et de l'examen post-irradiation à élaborer des recommandations pour améliorer la conception et la technologie des EGS. Le but ultime des EGS minières du réacteur - la création de travail sûres EGS thermionic avec des caractéristiques stables et reproductibles dans le temps spécifié.

boucle succès de test EGS thermoionique est largement déterminée par le fonctionnement de la fiabilité de tous les systèmes, le dispositif de bouclage, et la méthodologie de test. conception PU et de la procédure de test devraient veiller pendant le test, non seulement les conditions de travail des EGS, aussi près que possible des conditions de fonctionnement d'une partie de EGS TRP, mais aussi la disposition pratique et sécuritaire ultérieure testé PU.

dispositifs de boucle sont conçus en tenant compte des caractéristiques structurelles des EGS de test, la nécessité d'une étroite aux conditions d'essai à grande échelle, la capacité de mesurer et de contrôler les principaux paramètres de EGS et les spécificités du réacteur de recherche, qui doit être effectué des tests en boucle EGS.

Il a été conçu et testé dans des réacteurs de recherche sur les cellules plusieurs modèles PU [1]. Le premier était à proximité d'appareils de test ampulnam PU. Une caractéristique des premières versions de PU était en quelque sorte le matériel de laboratoire pour les tests du convertisseur classique thermoionique (TEC), y compris l'utilisation en tant que source de vapeur de césium thermostat classique placé en dehors du fond de l'unité centrale, la présence de chemin de valve souvent même non chauffé reliée à un système d'aspiration pour assurer l'étanchéité du volume "thermostat EGS", la présence du collecteur de chauffage électrique dans le dispositif d'introduction ou UE getter pompe à vide auxiliaire.

Depuis le début de la première épreuve de la boucle à jour la structure PU a subi des changements importants. La composition et les caractéristiques structurelles PU varient en fonction de la conception et de la quantité d'EGS dans une unité centrale, et des modes d'essai tâches et les caractéristiques de la cellule d'essai du réacteur. Lors d'un essai à un seul réacteur, en règle générale, restent les mêmes dimensions extérieures de l'unité centrale, en même temps changer la source de vapeur de césium, éléments teplosbrosa système, système de vide, des capteurs pour mesurer les caractéristiques de base de EGS. Améliorer la conception PU est passé en termes d'adaptation au programme de travail sur certains types de EGS, d'améliorer la fiabilité de ces dispositifs, y compris pour les tests de la vie, la possibilité d'EGS de test avec flux de chaleur élevée et la densité de puissance générée, les capacités de test en quelques simples EGS PU (2- et 4-x), assurant la présence d'essais EGS à l'extérieur du paquet de tubes de support en métal liquide réfrigérant collecteur (NAK ou Li), en augmentant le nombre de capteurs embarqués dans l'unité centrale pour augmenter le test du contenu d'information, etc. Au cours des dernières années, la tâche principale de la conception du développement PU a été la création de ce qu'on appelle le canal de boucle universelle (CPC), se référant à son utilisation pour les tests EGS différentes modifications, y compris celles développées dans différentes organisations, et l'utilisation des différents réacteurs.

PU connu espace EGS test NPP "Topaz" dans le réacteur de la première centrale nucléaire ([1] s.27-28, Figure 2.10). PU est constitué d'un corps qui est placé à l'intérieur d'un réfrigérant refroidi, tel que le réacteur d'eau, système de teplosbrosa (STI), adapté pour être positionné à l'intérieur EGS. Teplosbrosa système, à son tour, comprend un système de contrôle de la température, ce qui est un petit intervalle qui peut être mis sous vide ou rempli de gaz. PU comprend une source de vapeur de césium, et des chemins de césium chauffés. CTC réacteur refroidi à l'eau extérieur. PU est fourni et les systèmes de vide, l'alimentation en gaz, et d'autres paramètres de mesure.

Ces tests PU après réacteur doivent être maintenues suffisamment longtemps dans le décanteur spécial, puis doivent passer la soi-disant "coupe" et éliminés. Cependant césium alors que dans le réacteur au cours de l'essai à la suite de l'irradiation des neutrons et radioactif était contenu dans un incubateur et un chemins possibles et EGS, ce qui complique l'élimination de l'UE.

Connu une des dernières conceptions PU, connu dans le premier réacteur nucléaire [2]. Au bas de la PU est placé dite station de travail avec installé dans les EGS de test à l'émetteur et le collecteur principal courant. La section de travail est reliée en série avec le système de pompage, chauffé par voie de césium autour des radiateurs électriques. Le groupe de pompage est un thermostat qui est remplie de liquide à partir d'une ampoule de césium (généralement, après la préparation de la BSE et thermovacuum systèmes PUR). Pour le pompage continu des gaz de la cavité "écartement des électrodes (MEZ) - noeud carburant-émetteur" boucle du système banc (configuration de bouclage) et maintenir la pompe de noeud d'environnement transconductance nécessaire est la vapeur séparateur de césium du gaz destiné à la condensation de la vapeur de césium et le retour du césium liquide dans un incubateur. unité de pompage peut finir la vanne d'air qui ouvre sous vide test MEZ de EGS. Pour réinitialiser le capteur thermique avec la chemise de refroidissement sur le colis dans l'UE utilise généralement un espace de gaz entre le tube extérieur portant le paquet de collecteur (KP) et l'enveloppe de la chemise de refroidissement. La conductivité thermique de l'espace de gaz est régulé en changeant la pression du gaz, typiquement de l'hélium, ou la composition du mélange gazeux, typiquement de l'hélium et de l'azote.

Cependant, le césium radioactif est contenu dans un four, mais aussi dans les chemins possibles et EGS, complique le recyclage d'unité centrale après des essais du réacteur.

Le plus proche de l'invention par l'essence technique est un PU tester EGS thermionic proposées dans [3]. PU comprend un logement dans lequel se trouve la source de vapeur de césium, équipé de radiateurs électriques, chauffé et refroidi le césium tube refroidi recherche système réacteur teplosbrosa est configuré pour tenir dans ses tests EGS thermionic avec le courant, la CCT comprend un espace annulaire rempli de gaz ou mélange de gaz.

Ces tests PU après réacteur doivent être maintenues suffisamment longtemps dans le décanteur spécial, puis doivent passer la soi-disant "coupe" et éliminés. Cependant, le césium alors que dans le réacteur au cours de l'essai à la suite de l'irradiation par des neutrons devient radioactif et contenu dans un incubateur, et des modes d'essai hors conception et les chemins de césium et EGS possibles, ce qui rend difficile de disposer de PU.

Il existe plusieurs variétés de façons de tester PU multi-éléments EGS thermoionique. Méthode d'essai dépend des tâches spécifiques de recherche, les caractéristiques des EGS et PU, les conditions d'exploitation admissibles du réacteur de recherche. Ils sont influencés par non seulement la possibilité de la mesure et la régulation des paramètres de base pendant le test, mais aussi la nécessité d'assurer l'efficacité et la fiabilité des systèmes clés tels que EGS et le PU et le réacteur de banc d'essai (réglages de boucle).

Méthode d'essai connu multi-éléments thermionic PU EGS décrit dans [4]. Après le chargement en PU réacteur de recherche cellulaire, la connexion de l'ensemble technologique, électrique et instrument de communication avec les systèmes de banc d'essai pertinents, tester tous les systèmes produisent outgassing des systèmes EGS et PU avec une augmentation progressive de la capacité de la chaleur du réacteur à un niveau intermédiaire. Après cela, produire entrée du césium liquide dans le thermostat de césium ou d'une autre source de vapeur de césium. Produire lisse montée césium température de la source de vapeur à la valeur de fonctionnement, et ensuite augmenter la capacité thermique du réacteur pour le courant de fonctionnement. EGS commence à produire de l'énergie électrique. Essais d'endurance sont réalisées le plus souvent dans le mode de sélection, la puissance électrique maximale à la puissance thermique donnée. Au cours de l'essai d'endurance prévoit des arrêts programmés et la possibilité de réinitialiser les barres de protection d'urgence du réacteur. Dans ce dernier cas, la condensation éventuelle de vapeur de césium sur l'isolation électrique, suivie par une électrode de court-circuit EGS. Après l'achèvement de l'essai, le réacteur est extrait de l'UE. Après exposition à l'activité PU récession est transférée à la chambre "chaud" pour la coupe PU avec extraction EGS pour ultérieure l'examen post-irradiation.

Cependant césium alors que dans le réacteur au cours de l'essai à la suite de l'irradiation des neutrons et radioactif était contenu dans un incubateur et le césium et les chemins possibles et EGS. Cela rend difficile d'extraire le dépeçage PU EGS pour d'autres études et le recyclage et PU.

Il existe une méthode de test de réacteur assemblage thermoionique proposé dans [5]. Elle comporte une séparation hermétique de la source de vapeur de césium par voie orale et EGS à partir du système d'aspiration externe par l'intermédiaire du dispositif d'étanchéité sous la forme d'une valve, STS mesure de température, périodique évacuation MEZ EGS à une source de basse température de la vapeur de césium.

Un inconvénient de cette méthode est que le temps de césium dans le réacteur au cours de l'essai à la suite de l'irradiation des neutrons et radioactif est contenu dans un incubateur et une possibilité de chemins et de BSE. Cela rend difficile d'extraire le dépeçage PU EGS pour d'autres études et le recyclage et PU.

Le plus proche, en substance technique est une méthode de test CP avec EGS thermionic [6], y compris le chargement PU avec le test de EGS dans la cellule de réacteur de recherche, EGS sous vide et le césium tube, augmenter puissance thermique du réacteur au courant de fonctionnement, la source de vapeur de césium et le césium alimentation de l'appareil de chauffage la vapeur de césium dans MEZ EGS à travers un tube chauffé de césium, la conduite d'essai source d'énergie, de la source de vapeur de césium et le césium tube chaleur, le brouillage dans le réacteur et l'élimination du CP de la cellule de réacteur.

Cependant, le césium tandis que dans le réacteur lors de l'essai à la suite de l'irradiation neutronique est devenu radioactif et peut être aussi une source de vapeur de césium lorsque des conditions d'essai complètement normales, et les voies de césium et même dans EGS avec des conditions de tests anormaux, tels que lorsque vous éteignez le réacteur rapide. Cela rend difficile pour le dépeçage extraction PU EGS de poursuivre les recherches en raison de la possibilité de césium radioactif dans la chambre. Et complique l'utilisation de PU lorsque le césium radioactif peut être dans différents systèmes PU et même EGS.

L'objet de l'invention est de réduire le risque d'irradiation lors de la coupe PU EGS pour extraire pour la recherche et la simplification des déchets PU après le test.

Le problème est résolu à l'aide d'un dispositif de bouclage pour tester l'EGS thermoionique comprenant un boîtier à l'intérieur duquel il y a teplosbrosa système est configuré pour recevoir en son sein le test de BSE et refroidi extérieurement réacteur à eau de recherche, la source de vapeur de césium, équipé d'un dispositif de chauffage électrique, le chemin de césium chauffé configuré de manière à les écarts interélectrodes connectés au système externe et EGS reaktoronogo position d'évacuation, dans lequel un chemin à travers le césium chauffable vanne d'arrêt commandée est reliée à l'extérieur du boîtier et monté une cuve de réacteur refroidi à l'eau pour la collecte du césium liquide, dans lequel le récipient est refermable et détachable du boîtier.

et le problème est résolu par un procédé de test CP avec EGS thermoionique, y compris le chargement d'unité centrale à réacteur de recherche de cellule, ce qui augmente la puissance thermique du réacteur pour le courant de fonctionnement, le chauffage du césium tube à une température supérieure à la température de fonctionnement de la vapeur de la source de la source de césium vapeur de chauffage de césium à l'alimentation en courant de fonctionnement paire césium MEZ EGS à travers un tube de césium chauffée, la conduite puissance des ressources de tests EGS, au large de la source de vapeur de césium de chaleur, hors des sentiers de chauffage au césium, le brouillage du réacteur, l'extraction de PU à partir de la cellule de réacteur, conduisant l'examen post-irradiation testée EGS, dans lequel, après le test des ressources devant le chauffage éteint chemins de césium et une source de vapeur de césium ouvrir vanne d'arrêt chauffée contrôlée, augmenter la température de la vapeur source de césium et des chemins de césium jusqu'à la valeur maximale possible, effectuer une exposition à l'enregistrement liquide de disparition source de césium vapeur de césium, puis fermer le robinet d'arrêt, récipient scellé pour la collecte de césium liquide, et après le retrait de la cellule de réacteur d'unité centrale avant ou les études post-irradiation réservoir débrayé pour collecter le liquide à partir du boîtier de césium UE.

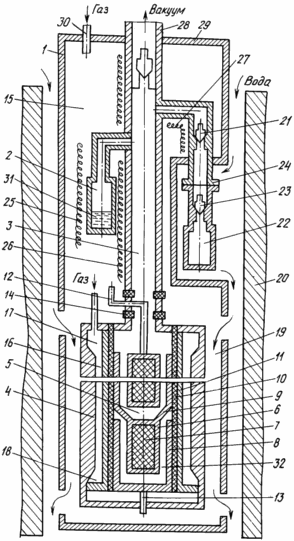

Le dessin montre un schéma de structure de l'unité centrale pour tester multi-éléments EGS thermoionique.

dispositif de test de boucle thermionic puissance génératrice montage et méthode d'essai dispositif de bouclage avec ASSEMBLAGE de production d'énergie thermionic

PU comprend un boîtier extérieur 1 à l'intérieur duquel est placée une vapeur chauffée source 2 césium, chauffé chemin 3 et 4. A l'intérieur de la CCT CCT 4 sous test est placé EGS thermoionique 5, comprenant des éléments individuels de génération d'énergie (GEE) 6, dont chacun contient un combustible et un émetteur unité 7, le collecteur 8 et 9. le cavalier de commutation EGS est commun à tous les EGE collecteur d'isolation 10 et le couvercle 11 sous la forme de corps EGS. GEE récentes ont des extrémités froides 12 et 13, dont l'une est isolée électriquement de la gaine 11, se prolonge à l'intérieur du césium tube 3 et à travers une broche de germovvodny spécial 14 retiré du césium tube 3 dans une enceinte de sécurité 15. CTC 4 comporte une fente 16 qui peut être mis sous vide ou rempli de gaz tel que l'hélium, à une pression différente. Interstice 16, qui est située en face de la BSE 5 et son extrémité froide 12 et 13 peut être est en forme, y compris en regard de l'extrémité froide 17 est augmentée et l'intervalle 18, 16, respectivement. eau à l'extérieur refroidi quatre CTC 19 recherche chemin réacteur 20. césium 3 par l'intermédiaire d'une vanne pouvant être commandée d'arrêt 21 est chauffé couplé installé à l'extérieur du boîtier 1 et un réacteur refroidi à l'eau 19, 20 récipient 22 pour collecter le césium liquide, le récipient 22 est muni d'un dispositif d'étanchéité 23, par exemple sous la forme de dispositif de vanne pouvant être commandée 24 et de la déconnexion du réservoir 22 du corps principal 1. la source de césium vapeur 2, 3 et le césium, les voies commandée vanne d'arrêt 21 est équipé d'éléments chauffants électriques 25, 26 et 27, respectivement. PU est muni d'un dispositif de connexion 28 à travers la vanne de commande 29 et le système d'alimentation en gaz vakumirovaniya périphérique externe 30 et une mesure et de contrôle des paramètres du système, qui ne sont pas représentés sur le dessin.

Le dispositif de boucle est pour tester EGS thermoionique, comme un moyen de tester CP avec thermionic EGS est mis en œuvre comme suit. Avant d'installer le PU dans la cellule 20 dans les 4 réacteurs de recherche CTC installé sous test EGS 5, et la source de césium vapeur 2 est rempli de césium 31. liquide Après avoir installé le PU avec le test EGS 5 dans la connexion cellulaire du réacteur de recherche de 20 produits tovovyvodov 12 et 13 par rapport aux systèmes PU de ramassage externe EGS générés de puissance (non représentés) et la connexion de l'appareil 28 et 30 à l'extérieur par rapport PU systèmes vakumirovaniya et la fourniture de gaz, respectivement, et à tous les autres systèmes: alimentation des radiateurs électriques 25, 26 et 27, les paramètres de mesure et de contrôle, qui sont non représenté. Ils produisent tous les contrôles nécessaires. Après cela, produire à travers la vanne ouverte 29, la source de césium vapeur 2, 3 et le césium tube interélectrodes lacunes 32 EGS 5. Ceci est mis sous vide au moment de l'ouverture de la vanne d'arrêt 21 vide monté à l'extérieur du boîtier 1, le récipient 22 de collecte de césium liquide. Produire une augmentation progressive de la puissance thermique du réacteur 20 au niveau intermédiaire. Les intervalles 16, 17, 18 à travers le dispositif de raccordement 30 est alimenté le gaz, tel que l'hélium, à une pression qui fournit le niveau souhaité 8 et la température du capteur CTC 4. Tournez réchauffeurs 26 et 27, 3 et césium voies géré la vanne d'arrêt 21, respectivement à la puissance fournissant la température de chemin 3 et la vanne 21 au-dessus de la température de fonctionnement de la source de césium 2. vapeur Fermer le robinet d'arrêt 21 et une vanne 29, rendant ainsi étanche la cavité entière du césium césium source de vapeur 2, 3 et le césium tube espace entre les électrodes 32 EGS 5. Ensuite, utiliser l'élément chauffant électrique 25 la température de la source de césium a été progressivement élevée paire 2 au courant de fonctionnement, typiquement jusqu'à 310-360 ° C, En conséquence, le césium de chauffage 31 à la source de vapeur de césium 2-32 MEZ fourni vapeur de césium sous pression, la température de saturation est égale à la température de césium 31. liquide lorsque la fission de l'uranium dans le noeud de carburant émetteur 7 et il est chauffé en présence de vapeur de césium dans 32 MEZ chaque élément constitué par le combustible et le noeud d'émetteur 7, MEZ 32, le collecteur 8, le circuit de pontage 9, génère de l'électricité, qui est résumée dans le EGS 5 à travers et se termine à froid 12 et 13 est mesurée par rapport à la charge d'unité centrale externe (non représenté sur le dessin). Inconverti dans le IES 32 dans le cycle thermodynamique de l'énergie thermique à travers le couvercle du collecteur 8, 10 et collecteur d'isolation - EGS du corps - 11 est remis à un réacteur de recherche 19 de l'eau 20. La puissance de réacteur thermique monte à la valeur nominale, qui a produit l'énergie test de ressources EGS 5. Après la prochaine étape des essais de réacteur de recherche de puissance thermique inférieure 20 à une valeur intermédiaire, coupez l'alimentation électrique de 25 césium vapeur 2, l'exposition est effectuée pour recueillir la vapeur de césium de MEZ 32 et le césium tube 3 source de vapeur de césium 2. Après que coincé dans le réacteur, par exemple, pour la manipulation de barres de combustible l'entretien prévu. Puis à nouveau augmenter la puissance du réacteur et effectuer l'étape suivante de l'essai comme décrit ci-dessus. Fter achèvement de toutes les phases du réacteur d'essai PU doit être retiré du réacteur 20 et après une exposition à un ralentissement envoyé le soi-disant «dépeçage», à savoir coupe de PU à part et extrait prouvé EGS 5 pour examen post-irradiation dans les cellules dites «chaudes». Après que les parties découpées PU doivent être éliminés. Cependant, la présence de césium, qui, pendant de longs procès a marqué une activité suffisamment élevée, dans la source de vapeur de césium 2 est extrêmement difficile car la coupe de PU et l'élimination subséquente de la possibilité de contamination radioactive des équipements et installations. Par conséquent, avant de couper le PU, il est souhaitable de recueillir toutes les césium radioactif dans un petit flacon spécial et éliminés conformément aux règles en vigueur. A cet effet, après l'abaissement de la puissance du réacteur 20 à la valeur intermédiaire, une vanne de fermeture 29 est reliée à la teneur en césium ouvert voie 3 chauffable contrôlée vanne d'arrêt 21. ouvert et si elle était fermée, et le dispositif d'étanchéité 23, tel qu'une soupape de commande, installée à l'extérieur du boîtier 1 et 19 refroidi par eau réacteur de recherche 20 réservoir 22 pour la collecte de césium liquide. Après dépressurisation de l'ampoule 22 augmenter la capacité des appareils de chauffage électriques 25, 26 et 27 à leurs valeurs maximales, et dans ce mode produit l'endurance. Dans le processus de trempage césium 31 liquide dans le césium source de vapeur 2 va évaporer et condenser au point d'un volume fermé le plus froid, à savoir, une 19 ampoule refroidie par eau 22. Si pour une raison quelconque, comme la défaillance des appareils de chauffage 26, le liquide peut être dans le chemin de césium de césium 3 (thermostat "false"), et il va s'évaporer et se condenser dans le flacon 22. Cette en raison du fait que pendant le fonctionnement du réacteur 20 par la gamma-chauffer les matériaux de construction du tube interne des parois de césium, même lorsque la température des dispositifs de chauffage électrique 26 sera toujours supérieure à la température de l'ampoule 22, approximativement égale à la température de l'eau de refroidissement, habituellement de 40 à 60 ° C Lors de l'exposition à des procédés connus, par exemple en modifiant les champs de température, enregistrées à la disparition du césium liquide 31 provenant d'une source de vapeur de césium 2a et à des modes non standard, et du césium tube 3. Lors du fonctionnement normal, à savoir, lorsque la teneur en césium du liquide est seulement césium source de vapeur 2, la durée d'exposition peut atteindre plusieurs dizaines de minutes, dans le mode d'urgence (il y a un thermostat «faux»), - heures ou quelques dizaines d'heures. Après l'enregistrement, la disparition du césium liquide 31 dans la source de vapeur de césium 2 et, si les conditions anormales dans le césium chauffé chemin 3 est fermé le robinet d'arrêt 21 et par un dispositif 23, comme une soupape de commande, ampoule scellée 22 avec le césium radioactif liquide recueilli. Après cela, réduire la puissance du réacteur à zéro et éteindre les appareils de chauffage. Après une courte exposition dans le réacteur PU est coupée à partir du produit PU PU externe pour les systèmes sous vide, remplissage de gaz, d'alimentation, de mesure des lignes. Ensuite, une décharge UE à distance du réacteur 20. Après le déchargement du réacteur PU avant ou après l'exposition à la coupe de PU EGS dispositif d'extraction 24 par l'intermédiaire de dispositif de déconnexion étanche 23 par l'intermédiaire du récipient 22 avec le césium radioactif collecté à partir du boîtier 1 et il est envoyé pour l'élimination. En conséquence, l'UE est prête pour la coupe et l'extraction EGS éprouvées pour un examen plus approfondi post-irradiation dans les cellules "chaudes" en toute sécurité. Ensuite, la partie découpée de l'UE qui ne contiennent pas le césium radioactif, facilement et en toute sécurité éliminés par des procédés classiques. Ainsi, l'invention proposée permet de réduire le risque d'irradiation lors de la coupe PU après les essais de réacteurs pour extraire les EGS éprouvées pour poursuivre la recherche et de simplifier le recyclage des PU après le test.

Livres d'occasion

1. V.V.Sinyavsky et al. Concevoir et tester élément combustible thermoionique. M:.. Atomizdat 1981

2. V.V.Sinyavsky. Méthodes et moyens d'assemblages du réacteur termoemissionynnyh recherche et d'essais expérimentaux. M:. Energoatomizdat, 2000, p. 209-212.

3. RF brevet №2070751 - prototype.

4. V.V.Sinyavsky. Des méthodes pour déterminer les caractéristiques de l'élément combustible thermoionique. M:. Energoatomizdat, 1990, p. 6-9.

5. RF brevet №2127466.

6. RF brevet №2133518.

REVENDICATIONS

1. dispositif de bouclage pour tester l'assemblage thermionic de production d'énergie comprenant un boîtier, qui abrite teplosbrosa système est configuré pour adapter à l'intérieur de son ensemble essai thermionic de production d'électricité et à l'extérieur réacteur de recherche refroidi à l'eau, équipé de la source de chauffe électrique de vapeur de césium et le chemin de césium configuré pour se connecter à lacunes interélectrodes ensemble de production d'énergie thermo-ionique et d'un système d'évacuer le support de réacteur, caractérisé en ce qu 'un trajet de césium par l'intermédiaire d'une vanne d'arrêt chauffée contrôlable est connecté monté à l'extérieur du boîtier et la recherche de l'eau cuve de réacteur refroidi pour collecter le césium liquide, dans lequel le récipient est refermable et détachable du boîtier.

2. Procédé pour tester un dispositif en boucle avec l'ensemble de production d'énergie thermo-ionique comprenant un réacteur de recherche de cellules de dispositif à boucle de chargement, ce qui augmente la puissance thermique du réacteur pour le courant de fonctionnement, la source de vapeur de césium et des voies de césium chauffage, conduisant test de source d'énergie, de la source de vapeur de césium, et des chemins de césium chaleur réacteur de brouillage et d'extraction boucleur provenant de la cellule de réacteur, caractérisé en ce qu 'après l'essai d'endurance avant de couper les chemins de vapeur source de chauffage de césium et de césium ouvrent commandés vanne d'arrêt chauffée, d'augmenter la température de la vapeur de la source de chemins de césium et de césium jusqu'à la valeur maximale possible, effectuer une exposition à l'enregistrement disparition une source de liquide vapeur de césium de césium, puis fermer la vanne d'arrêt contrôlable chauffé et après le retrait du dispositif de cellule de réacteur en boucle récipient étanche pour recueillir le liquide et le césium déconnexion en boucle à partir du corps du dispositif.
