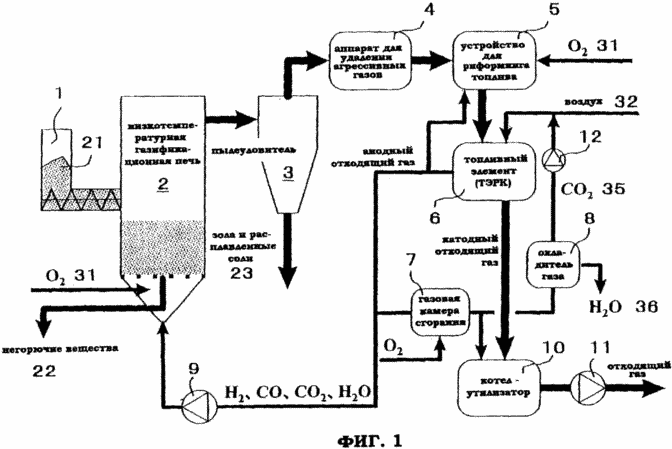

1 - diagramme schématique illustrant une structure de base du système, générant de l'électricité, une centrale à cycle combiné de pile à combustible selon un premier mode de réalisation de la présente invention.

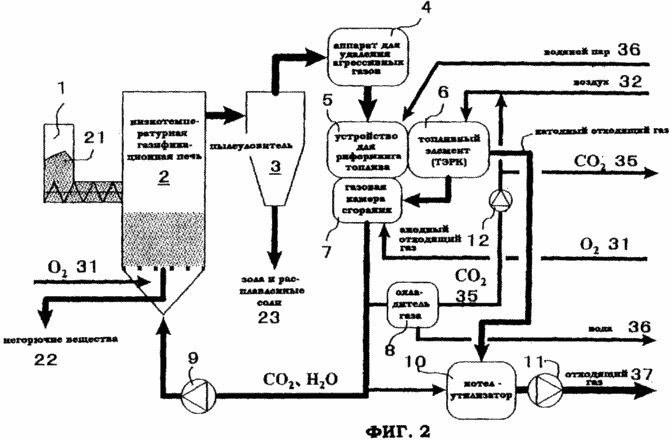

2 - un schéma illustrant la structure du système, la production d'énergie électrique, une centrale à cycle combiné de pile à combustible selon un deuxième mode de réalisation de la présente invention.

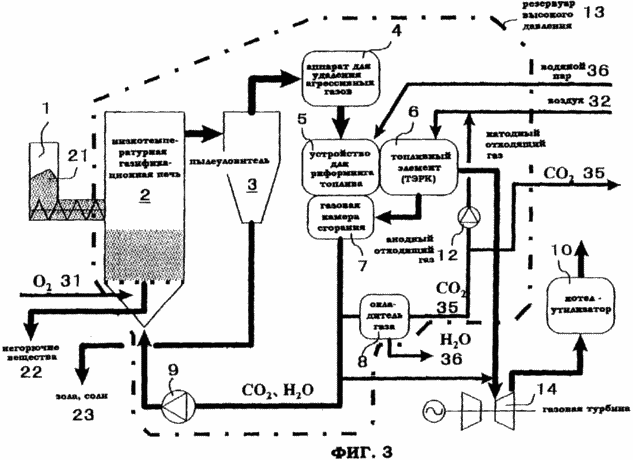

Figure 3 - Diagramme schématique illustrant la structure du système, la production d'énergie électrique, une centrale à cycle combiné de pile à combustible selon un troisième mode de réalisation de la présente invention.

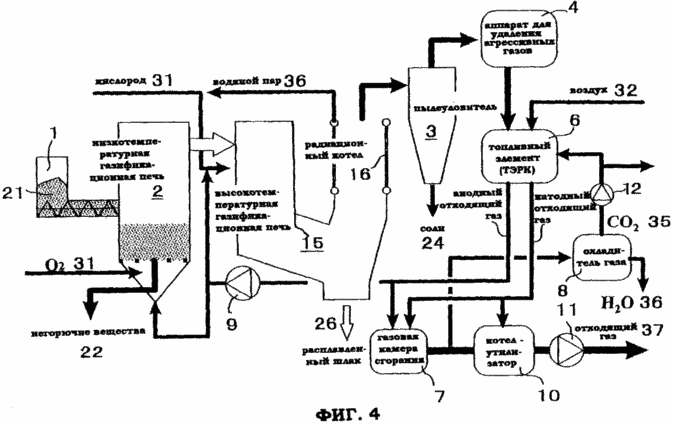

Figure 4 - Diagramme schématique illustrant la structure du système, la production d'énergie électrique, une centrale à cycle combiné de pile à combustible selon un quatrième mode de réalisation de la présente invention.

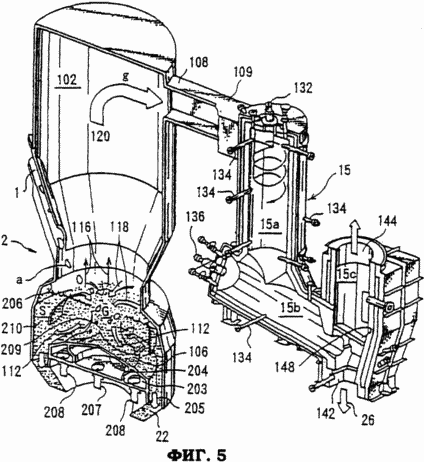

5 - un schéma illustrant une configuration typique de l'équipement principal dans la quatrième forme de réalisation constructive.

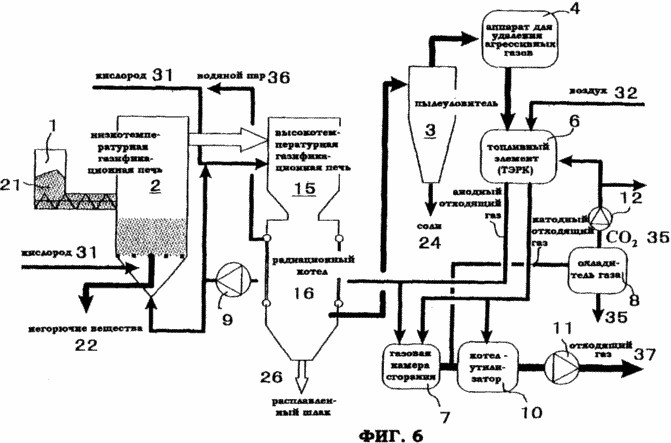

6 - un schéma illustrant la structure du système, la production d'énergie électrique, une centrale à cycle combiné de pile à combustible selon un cinquième mode de réalisation de la présente invention.

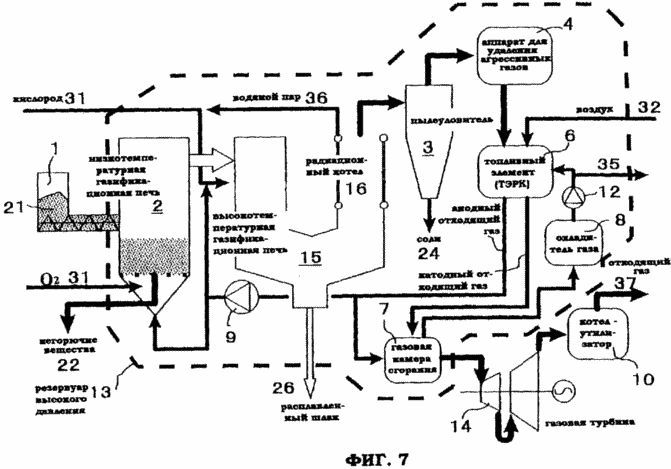

Figure 7 - Diagramme schématique illustrant la structure du système, la production d'énergie électrique, une centrale à cycle combiné de pile à combustible selon un sixième mode de réalisation de la présente invention.

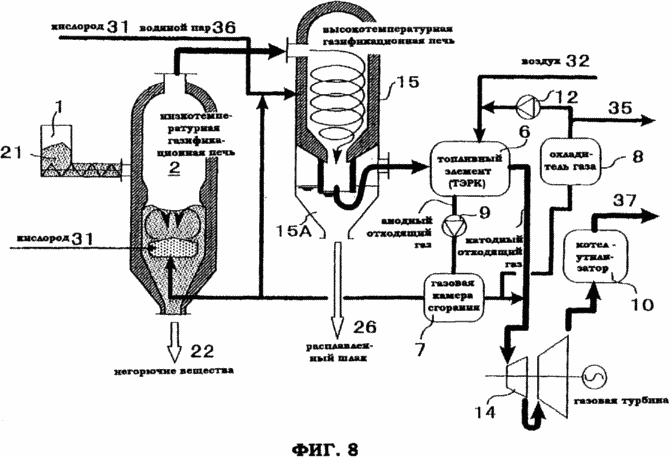

Figure 8 - Diagramme schématique illustrant la structure du système, la production d'énergie électrique, une centrale à cycle combiné de pile à combustible selon un septième mode de réalisation de la présente invention.

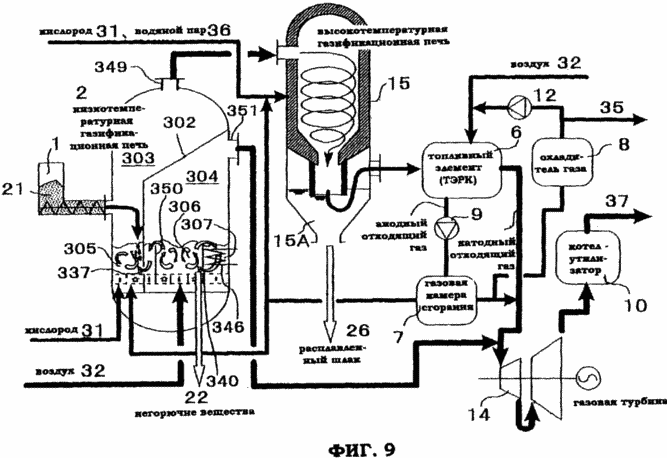

9 - schéma illustrant la structure d'un système de génération d'énergie électrique à cycle combiné de pile à combustible selon un huitième mode de réalisation de la présente invention.

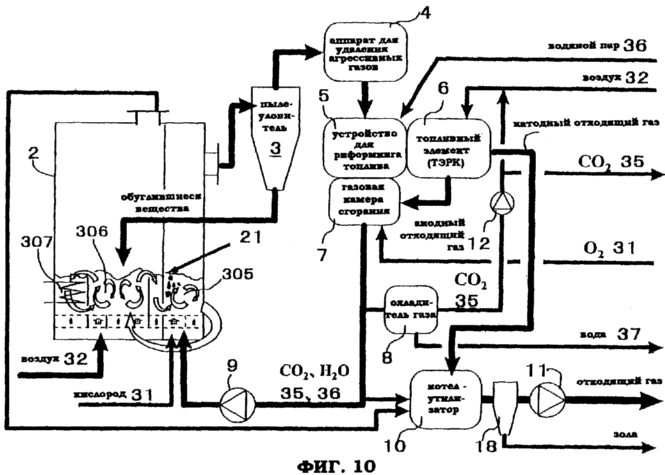

10 - un schéma illustrant la structure du système, la production d'énergie électrique, une centrale à cycle combiné de pile à combustible selon un neuvième mode de réalisation de la présente invention.

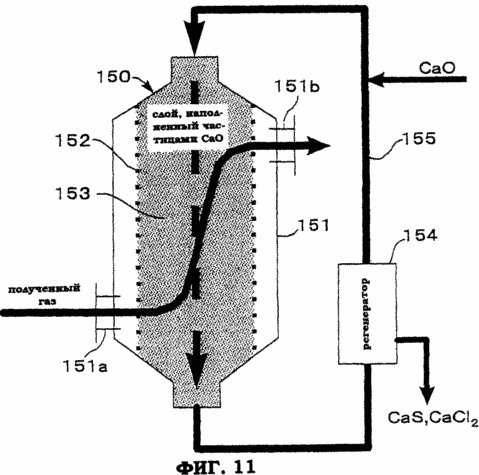

11 - image pour illustrer le lit collecteur de poussière en mouvement.

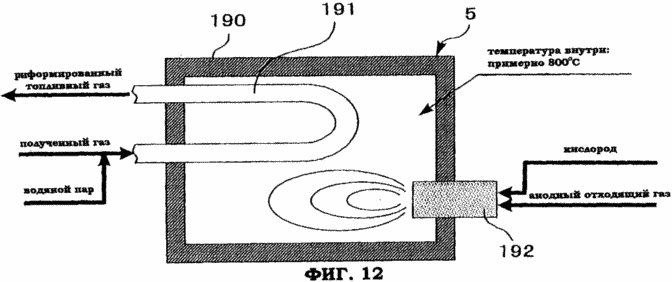

12 - une vue en coupe simplifiée montrant la structure détaillée de l'installation de reformage de carburant.

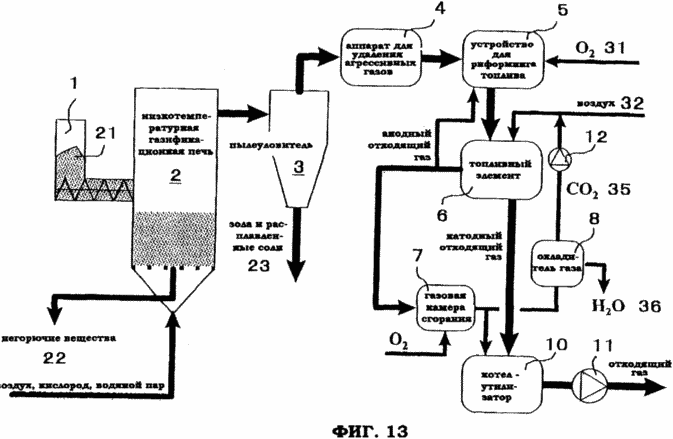

13 - un schéma illustrant la structure du système, la production d'énergie électrique, une centrale à cycle combiné de pile à combustible selon un dixième mode de réalisation de la présente invention.

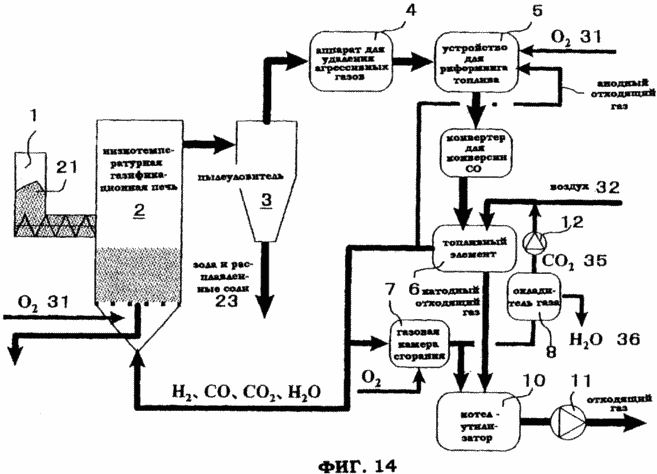

14 - un schéma illustrant une structure d'un système de génération d'énergie électrique à cycle combiné de pile à combustible selon un onzième mode de réalisation de la présente invention.

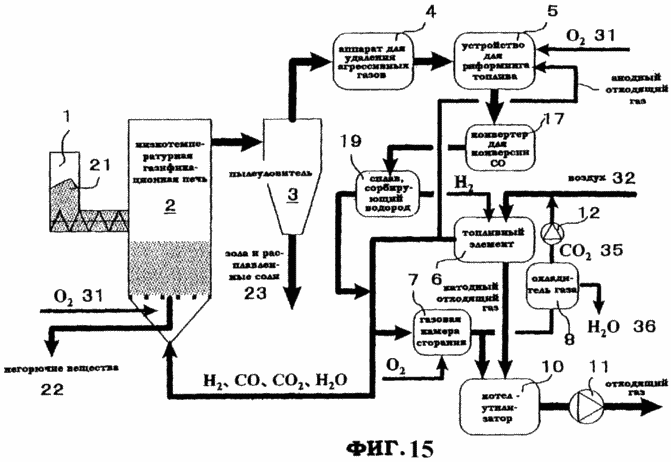

15 - un schéma illustrant la structure du système, la production d'énergie électrique, une centrale à cycle combiné de pile à combustible selon un douzième mode de réalisation de la présente invention.

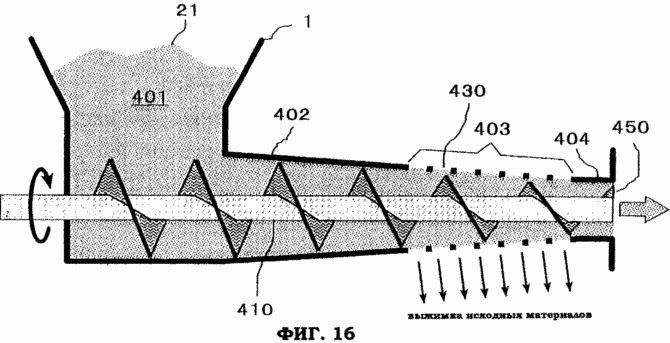

16 - une vue détaillée pour expliquer un matériau d'alimentation de départ.

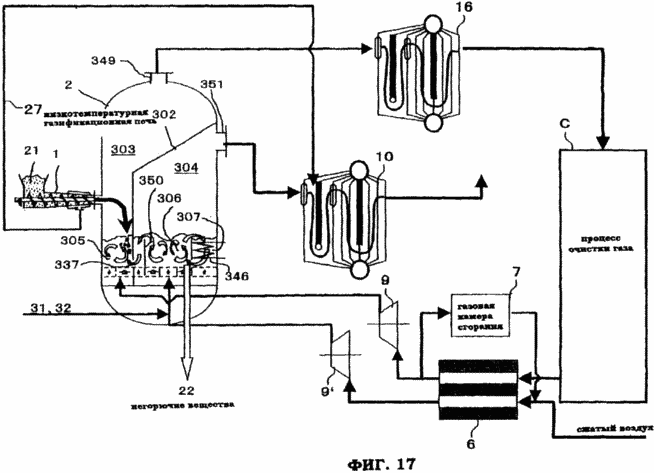

17 - un schéma illustrant la structure du système, la production d'énergie électrique, une centrale à cycle combiné de pile à combustible selon un treizième mode de réalisation de la présente invention.

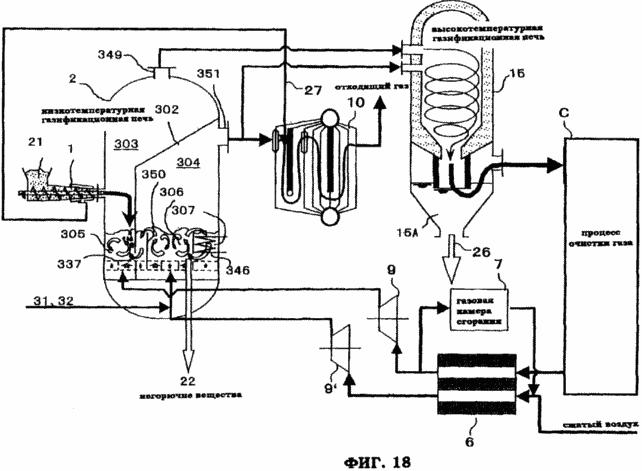

18 - un schéma illustrant la structure du système, la production d'énergie électrique, une centrale à cycle combiné de pile à combustible selon un quatorzième mode de réalisation de la présente invention.

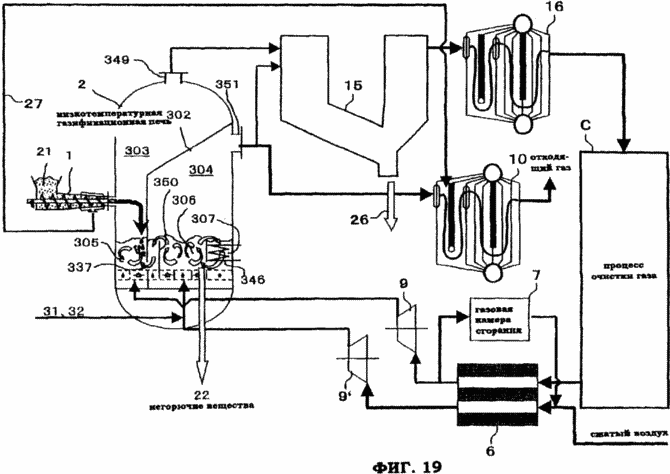

19 - un schéma illustrant la structure du système, la production d'énergie électrique, une centrale à cycle combiné de pile à combustible selon l'une quinzième forme de réalisation de la présente invention.

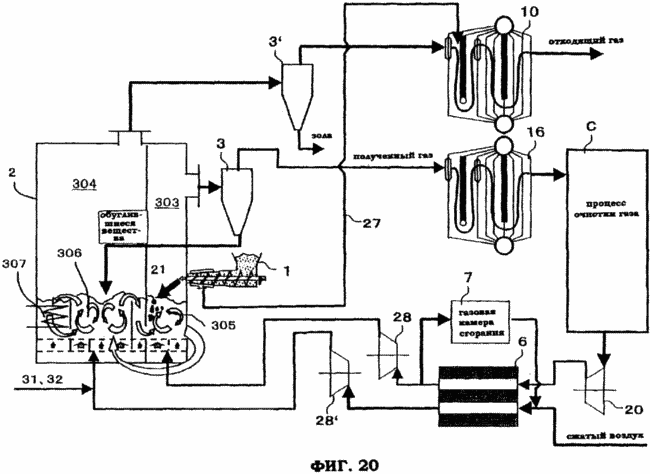

Figure 20 - Diagramme schématique illustrant la structure du système, la production d'énergie électrique à cycle combiné de pile à combustible selon un seizième mode de réalisation de la présente invention.

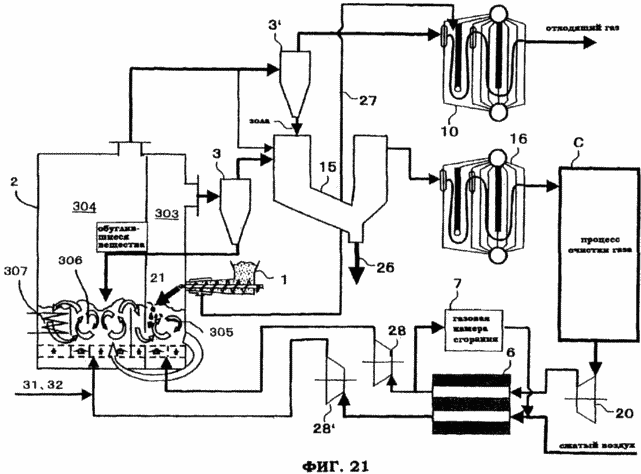

21 - un schéma illustrant la structure du système, la production d'énergie électrique, une centrale à cycle combiné de pile à combustible selon un mode de réalisation septième de la présente invention.

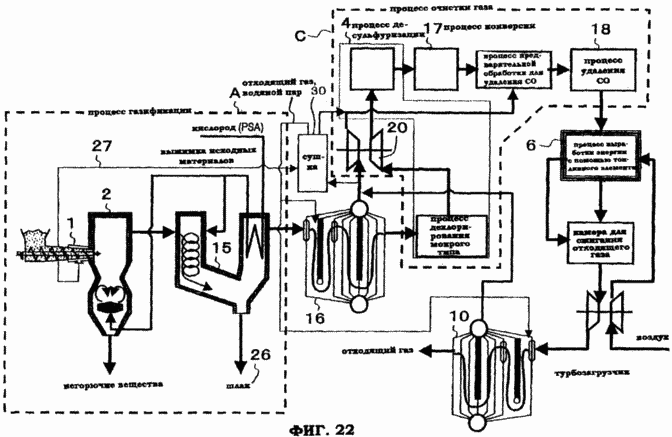

22 - un schéma illustrant une structure d'un système de génération d'énergie électrique à cycle combiné de pile à combustible selon un mode de réalisation neuvième de la présente invention.

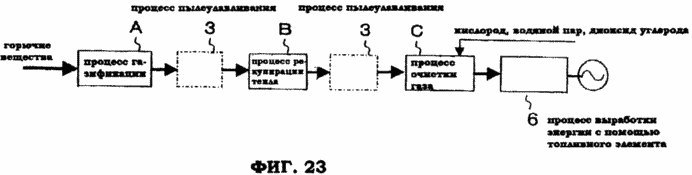

23 - un schéma illustrant une structure de base du système, la production d'électricité, avec le cycle combiné de pile à combustible selon la présente invention.

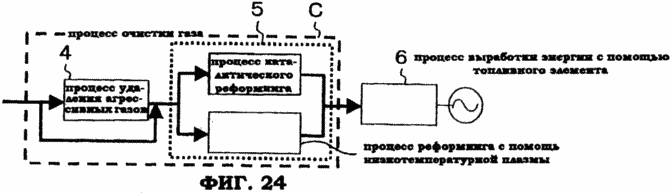

Figure 24 - un schéma illustrant la structure d'un premier mode de réalisation du procédé de purification de gaz de traitement, une partie de la puissance électrique générée d'un cycle combiné de pile à combustible selon la présente invention.

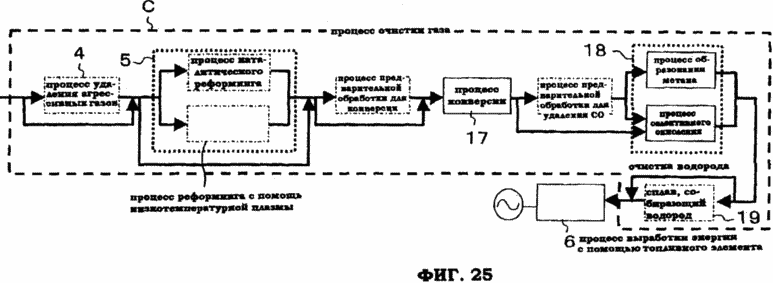

Figure 25 - un schéma illustrant la structure d'un second mode de réalisation du procédé de purification de gaz de traitement, une partie de la puissance électrique générée d'un cycle combiné de pile à combustible selon la présente invention.
