Fédération de Russie Patent RU2248656

BATTERIES ÉLECTRIQUES ÉNERGIE DES DISPOSITIFS DE STOCKAGE

BATTERIES ÉLECTRIQUES ÉNERGIE DES DISPOSITIFS DE STOCKAGE

Nom de l'inventeur: Gruzdev AI (RU); Kuzovkov AV
Le nom du titulaire du brevet: Gruzdev Aleksandr Ivanovich
Adresse pour la correspondance: 143000, région de Moscou, Odintsovo, st .. Jardinage, 8, bâtiment 2, kv.56, A.I.Gruzdevu
Date de début du brevet: 06.12.2002

Dans la fabrication de sources de courant secondaires, telles que des batteries basées sur des batteries au lithium-ion. La batterie d'accumulateurs d'énergie électrique raccordée par l'intermédiaire d'interrupteurs à un seul circuit électrique possède une entrée pour connecter un signal de chargeur de batterie et de commande d'alimentation à l'unité de commande de commutation et une ou plusieurs sorties pour la connexion de la charge à laquelle l'alimentation du signal de commande correspondant alternativement par des commutateurs connectés unique les dispositifs de stockage d'énergie électrique, dans lequel lorsqu'elle est connectée à l'entrée de la batterie sont connectés en parallèle, et lorsqu'il est connecté aux sorties de la batterie sont connectés en série ou dispositif série-parallèle. Lorsqu'il est connecté à une série de chargeur avec chaque unité de stockage d'énergie connecté élément électronique (par exemple, une résistance) ou unité électronique, de restreindre ou de réguler la quantité de son courant de charge. Le résultat technique est de réduire la batterie de stockage de tension de déséquilibre à vélo.

DESCRIPTION DE L'INVENTION

L'invention se rapporte à l' ingénierie électrique et peut être utilisé pour créer des sources de courant secondaire.

Le plus proche de la présente invention est une source de courant comprenant une pluralité de cellules élémentaires identiques connectés en série et / ou parallèle aux commutateurs respectifs. Ces interrupteurs sont commandés par l'unité centrale de commande, conformément aux exigences de la charge [Pat. US №5461264, publ. 1995].

L'inconvénient de cette source d'énergie en utilisant des unités de stockage d'énergie électrique rechargeables (les cellules unitaires ou des modules de batterie de condensateurs chimiques ou électrochimiques) est le déséquilibre de tension des entraînements électriques avec source d'alimentation de cyclisme.

Le but de l'invention est de fournir une batterie de stockage d'énergie électrique, peut réduire ou éliminer pratiquement le déséquilibre du moteur électrique lorsque la durée de vie de la batterie.

Ce résultat technique est obtenu par le fait que:

dispositifs de stockage d'énergie électrique de batterie comprenant une pluralité d'unités ou modules de plusieurs stockage d'énergie électrique individuel relié via des commutateurs à un seul circuit électrique de stockage d'énergie électrique individuels, mais aussi de commuter le dispositif de commande fournissant commutant disques unitaires ou modules dans le circuit de la batterie à travers une série, parallèle, ou un circuit série-parallèle, possède une entrée pour connecter un chargeur de batterie et de commande d'alimentation en signaux à l'unité de commande de commutation et une ou plusieurs sorties pour la connexion de la charge, qui, à son tour, via les commutateurs relient les dispositifs de stockage d'énergie électrique individuels lors de l'application du signal ou des modules de commande appropriée, avec au relié à l'entrée de la batterie sont connectés en parallèle, et lorsqu'il est connecté aux sorties de la batterie sont connectés en série ou dispositif série-parallèle.

Les dispositifs de stockage d'énergie électrique de la batterie lorsqu'il est connecté à l'entrée de la batterie en série avec chaque unité de stockage d'énergie ou d'un module se connecte élément électronique ou unité électronique, de restreindre ou de réguler la quantité de charge maximal ou les unités de stockage d'énergie actuelle.

Le stockage de l'énergie électrique de la batterie comme un élément électronique, ce qui limite le courant de charge de l'unité de stockage d'énergie ou du module, la résistance est utilisée.

La batterie de stockage d'énergie électrique pour limiter le courant de charge en utilisant des résistances à coefficient de résistance positif (résistances CTP).

Batterie de stockage d'énergie électrique comprend une unité de surveillance de l'état de la batterie qui utilise des résistances comme l'unité ou des unités de capteurs de courant de stockage d'énergie de charge.

Les appareils de la batterie de l'énergie électrique de stockage utilisés en tant que commutateurs, des relais électromécaniques avec des groupes de contact sur le commutateur.

L'unité de stockage d'énergie électrique de la batterie, chaque module de stockage d'énergie ou perekommutiruetsya relais électromécaniques comportant deux groupes de contact.

La quantité de stockage d'énergie de la batterie électrique de l'unité de stockage d'énergie électrique ou des unités de la pile est numériquement égale au carré du nombre de sorties de batterie et des bornes de même polarité des sorties de batterie sont combinés les uns aux autres.

La batterie d'accumulateurs d'énergie électrique a un microcontrôleur programmable intégré dans l'exécution de la batterie de overcommutation en fournissant les interrupteurs de commande sur les signaux de l'unité de contrôle conformément prévue à son programme.

Le micro-contrôleur batterie de stockage d'énergie électrique mesure la tension aux bornes de l'unité ou des unités de stockage d'énergie électrique.

Un exemple d'une mise en œuvre spécifique

BATTERIES ÉLECTRIQUES ÉNERGIE DES DISPOSITIFS DE STOCKAGE

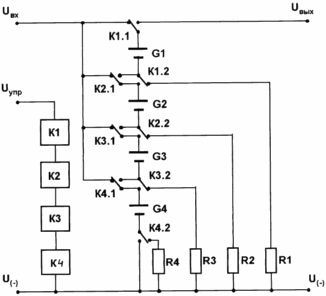

La batterie des 4 batteries lithium-ion effectuées par le circuit électrique représenté sur la Fig. La batterie a une borne d'entrée des contacts Rin U, U ypp, U (-) et les contacts d'entrée - sortie de bornes de sortie U, U (-), dans laquelle les contacts sont reliés entre eux en U (-). Batteries G1 ... G4 permute relais électromagnétique Kx avec deux groupes de contact pour passer Kh.1 et Kh.2, où x = 1 ... 4. Toutes les commandes des bobines de relais K1 ... K4 sont connectés en série et connecté à la prise d'entrée. La batterie utilisée dans le relais avec des contacts normalement fermés. Sur le dessin, le circuit de la batterie est représenté en position lorsque les touches déposées signal de commande U ypp - toutes les batteries ... G4 G1 sont connectés en parallèle à la borne d'entrée (U Bx, U (-)). Le circuit de chaque batterie comprend des résistances R1 ... R4, limitant le courant de charge maximal à travers la batterie. Lors du débranchement du contrôle G1 du signal ... batteries G4 sont connectés en série à la borne de sortie (U O U (, -)).

REVENDICATIONS

1. Accumulateur d'énergie électrique comprenant une pluralité d'unités de stockage d'énergie électrique relié à des commutateurs dans un circuit électrique unique et une commutation apte à la batterie de stockage d'unité de dispositif de commande de commutation dans le circuit électrique pour le circuit série, parallèle ou série-parallèle, dans lequel la batterie possède une entrée pour connecter les signaux de chargeur et une commande d'alimentation à l'unité de commande de commutation et une ou plusieurs sorties pour la connexion de la charge à laquelle l'alimentation du signal de commande correspondant par l'intermédiaire d'interrupteurs relient les dispositifs de stockage d'énergie électrique individuel, dans lequel lorsqu'elle est connectée à l'entrée de la batterie sont connectées en parallèle, et lorsqu'il est connecté aux sorties de la batterie sont connectés en série ou système série-parallèle.

2. Le électrique de stockage d'énergie batterie selon la revendication 1, caractérisé en ce que lorsqu'il est connecté à une batterie en série avec chaque entrée d'un module unique de stockage d'énergie est connecté ou d'un composant électronique ou d'un composant électronique, ce qui limite ou de régulation de la valeur maximale de l'unité ou des unités courant de charge de stockage d'énergie.

3. La batterie électrique de stockage d'énergie selon la revendication 2, caractérisé en ce que la résistance est utilisée comme un élément électronique.

4. La batterie électrique de stockage d'énergie selon la revendication 3, caractérisé en ce que l'unité de commande comprend un état de la batterie qui utilise des résistances comme l'unité ou des unités de capteurs de courant de stockage d'énergie de charge.

5. Les dispositifs de stockage d'énergie électrique de la batterie selon la revendication 3, dans lequel les résistances sont utilisées avec un coefficient de résistance positif (résistances CTP).

6. La batterie de stockage d'énergie électrique selon l'une quelconque des revendications 1-5, caractérisé en ce qu 'utilisés comme commutateurs à relais électromécaniques avec des groupes de contacts de commutation.

7. La batterie électrique de stockage d'énergie selon la revendication 6, caractérisé en ce que chaque unité de stockage d'énergie ou d'un module perekommutiruetsya un relais électromécanique comportant deux groupes de contact.

8. La batterie de stockage d'énergie électrique selon l'une quelconque des revendications 1-7, caractérisé en ce que la quantité de l'unité ou des unités de stockage d'énergie électrique dans la batterie est numériquement égal au nombre carré de bornes de sortie de batterie de même polarité et toutes les sorties de la batterie sont combinés ensemble.

9. La batterie de stockage d'énergie électrique selon l'une quelconque des revendications 1-8, dans lequel le microcontrôleur programmable comporte une batterie intégrée effectuant la commutation en fournissant des signaux de commande au dispositif de commande de commutation conformément à un programme incorporé dans elle.

10. La batterie électrique de stockage d'énergie selon la revendication 9, caractérisé en ce que le dispositif mesure la tension aux bornes de l'unité ou des unités de stockage d'énergie électrique.
