Fédération de Russie Patent RU2255405

PROCÉDÉ ET APPAREIL DE TRANSMISSION DE L'ÉLECTRICITÉ

Nom de l'inventeur: Strebkov DS (RU); Burganov FS (RU); Avramenko SV (RU); Nekrasov AI (RU); Karmazin AN (RU); Roshchin OA
Le nom du titulaire du brevet: Institution Institut russe de recherche scientifique de l' État pour l' électrification de l' agriculture (GNU VIESH)
Adresse de correspondance: 109456, Moscou, 1er Veshnyakovskaya pr-d, 2, VIESH, ONTI et le brevetage, OV Golubeva
Date de début du brevet: 07.02.2003

L'invention se rapporte à l'ingénierie électrique, dans la transmission de l'énergie électrique. Le résultat technique est d'augmenter l'efficacité du transfert d'énergie, d'augmenter la longueur des lignes d'alimentation et la possibilité de transmission d'électricité pour les véhicules et des avions. L'appareil comprend un générateur à haute fréquence relié au circuit de résonance de l'enroulement primaire du transformateur haute impulsion Tesla primaire, et la ligne de transmission à fil unique relié à une extrémité à une conclusion interne élevée rf Tesla enroulement de transformateur et la seconde extrémité - pour le consommateur. les bornes adjacentes des enroulements primaire et secondaire du transformateur élévateur de tension à haute fréquence Tesla reliées entre elles et à la terre. ligne de transmission unique fil relié à une charge à la consommation par une entrée d'un pont redresseur monophasé, l'autre entrée est reliée à une capacité naturelle des terres, de l'eau ou des corps isolés conducteur.

DESCRIPTION DE L'INVENTION

L'invention concerne l' ingénierie électrique, en particulier un procédé et un appareil pour transmettre de l' énergie électrique.

Il existe une méthode et un appareil de transmission de puissance sur un circuit fermé composé de deux ou plusieurs fils, postes de transformation et des lignes électriques (l'alimentation CA et CC. Génie électrique Manuel. Energoatomisdat. S.337-352 1988).

L'inconvénient de cette méthode est la perte de lignes comprises entre 5% et 20% en fonction de la longueur des lignes de transmission et le coût élevé de l'équipement constituant 10-30 mille. Dollars pour 1 km de lignes de transmission.

Le plus proche de l'essence technique Il est proposé un procédé et un dispositif est un dispositif d'alimentation procédé et des dispositifs électroniques en utilisant un générateur de tension alternative connectée à un consommateur, caractérisé en ce que la tension du générateur est amené à l'enroulement primaire du convertisseur transformateur à haute fréquence, basse tension, et une des bornes de haute tension enroulement est connecté à une des bornes d'entrée du dispositif électrique, dans lequel la variation de la fréquence de l'oscillateur a cherché à créer des oscillations de résonance formé par le circuit électrique.

Un dispositif qui met en oeuvre le procédé, est une source de tension alternative à fréquence variable, un transformateur haute fréquence, une borne de la section à haute tension est isolé, et la seconde est conçue pour fournir de l'énergie au consommateur (RF brevet №2108649 1998 Avramenko SV restauration et des dispositifs électriques dispositif pour sa mise en œuvre).

La fourniture d'énergie au consommateur est effectuée par une unité à diode condensateur, qui est utilisé dans les circuits de tension de doublage et se compose de deux diodes opposées comprises connectées au condensateur, le point commun des diodes connectées à une source d'alimentation (Electrical Engineering Handbook. Publ t.I énergétique, 1971 str.871). Lorsqu'elle est appliquée à l'unité de tension de courant alternatif en courant alternatif d'onde positive diode condensateur est réactif à une plaque du condensateur, et le négatif - à l'autre doublure. Le condensateur peut accumuler jusqu'à ce que la tension à ses bornes atteint l'amplitude positive et négative de la tension alternative au point des diodes commun, alors les diodes seront verrouillées et la charge sur le condensateur cesseront. Voici comment le célèbre diagramme du doubleur de tension de redresseur.

Un inconvénient des procédés connus et des dispositifs de transmission de puissance est qu'ils ne permettent pas la transmission de puissance à haute performance sur de longues distances et de transmettre et de l'électricité sans pertes significatives sur des véhicules et des avions.

Le but de l'invention est d'améliorer l'efficacité du transfert d'énergie, d'augmenter la longueur des lignes de transmission et la capacité de transmettre l'électricité pour les véhicules et des avions.

À l'aide de la présente invention augmente l'efficacité et réduit les pertes de puissance de transmission de puissance fixe et les utilisateurs mobiles.

Le résultat technique ci-dessus est atteint en ce que dans le procédé, la transmission de l'énergie électrique en créant des vibrations de résonance de l'énergie électromagnétique de haute fréquence dans le circuit résonnant de l'enroulement primaire à haute fréquence du transformateur élévateur de tension Tesla augmenter la capacité de l'une des bornes haute tension d'enroulement du transformateur de Tesla et la transmission sur une seule ligne pour le consommateur, tension alternative à la consommation est redressée en connectant une ligne mono-fil à l'une des entrées d'un pont redresseur monophasé et passer un courant à travers la charge dans la capacité naturelle d'un corps conducteur, la terre ou l'eau isolé par l'ajout d'une capacité naturelle à la seconde entrée monophasé pont redresseur.

Le procédé de transmission de puissance en tant que corps conducteur isolé à l'aide isolée surface métallique de forme arbitraire.

La méthode de transmission de puissance de transmission des utilisateurs fixes dans le sol par l'intermédiaire du courant de charge et la masse de puissance à travers la deuxième entrée monophasé pont redresseur.

Dans le processus de transfert d'énergie par voie fluviale et véhicules marins de courant et la puissance est transmise à travers la charge dans le milieu aqueux par addition à l'eau de la seconde entrée monophasée pont redresseur.

Le procédé de transmission de puissance, le courant et la puissance est transmise à travers le corps conducteur de la charge isolée en reliant le corps conducteur isolé à la seconde entrée monophasée pont redresseur.

Dans le mode de transmission d'énergie électrique à la seconde entrée du pont redresseur monophasé est couplé enceinte.

Dans le mode de transmission d'énergie électrique à la seconde entrée du pont redresseur monophasé est reliée à la surface métallique isolée de forme arbitraire.

Dans un appareil pour transmettre la puissance électrique comprenant un générateur haute fréquence couplé au circuit de résonance primaire du transformateur Tesla d'enroulement et la ligne de transmission à fil unique connecté à une extrémité à une conclusion interne HV enroulement de transformateur Tesla, et la seconde extrémité - au consommateur, les bornes adjacentes du primaire du transformateur et l'enroulement secondaire Tesla interconnecté et relié à la terre, et une ligne mono-fil est connecté à une charge à la consommation par une entrée d'un pont redresseur monophasé, et l'autre entrée du pont redresseur est connecté en tant que capacité naturelle des terres, de l'eau ou des corps isolés conducteur.

Dans un appareil pour transmettre la puissance électrique comprenant un générateur à haute fréquence connecté au circuit de résonance de l'enroulement de transformateur Tesla et la ligne de transmission à fil unique connecté à une extrémité à une conclusion interne HV enroulement de transformateur Tesla primaire, et l'autre extrémité - le consommateur à travers le circuit doubleur de tension à la charge, chaque les deux sorties de la tension doublement des circuits connectés à la charge par l'une des deux entrées d'un pont redresseur monophasé, et l'autre entrée de chacun le pont redresseur est connecté en tant que capacité naturelle des terres, de l'eau ou des corps isolés conducteur.

Dans un appareil pour transmettre la puissance électrique comprenant un générateur à haute fréquence connecté au circuit de résonance de l'enroulement primaire du transformateur de Tesla primaire, et une ligne de transmission à fil unique connecté à une extrémité à une conclusion interne HV enroulement de transformateur Tesla, et un second consommateur final et à travers doubleur de tension-circuit à la charge, chacune des deux sorties du doubleur de tension des circuits connectés à une charge commune par l'intermédiaire de deux entrées différentes triphasé pont redresseur, et une troisième entrée du pont redresseur triphasé est connecté comme un sol naturel de la capacité ou de corps conducteur isolé.

Dans un appareil pour transmettre de l'énergie électrique chacune des deux sorties du doubleur de tension des circuits connectés à une charge commune par l'intermédiaire de deux entrées différentes triphasé pont redresseur, et une troisième entrée du pont redresseur triphasé est connecté comme une capacitance sol naturel eau du corps conducteur isolé.

Le dispositif pour la capacité de transmission d'énergie électrique au sol naturel ou en utilisant un milieu aqueux.

Dans un appareil pour transmettre de l'énergie électrique que le corps de récipient naturel en utilisant conducteur isolé.

Un procédé et un appareil pour transmettre de l'énergie électrique est illustré sur les figures 1, 2, 3, 4, 5, 6.

1 est un schéma synoptique d'un procédé de transmission d'énergie électrique.

Figure 2 - schéma électrique du dispositif de transmission de l'énergie électrique en utilisant la terre comme une capacité naturelle.

Figure 3 - dispositif de circuit électrique pour transmettre de l'énergie électrique en utilisant un milieu aqueux comme une capacité naturelle.

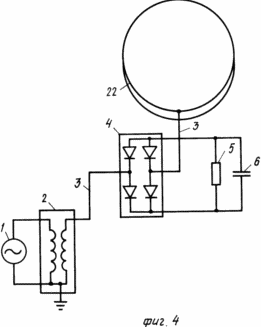

4 - Dispositif pour système de transmission d'énergie électrique en utilisant le ballon comme un corps de conducteur isolé de la capacité naturelle de l'enveloppe du ballon.

Figure 5 - un dispositif de circuit électrique avec une ligne de câble de raccordement au circuit de doublement de tension à la consommation en utilisant la sortie du pont, deux paroi en phase de doublement des consommateurs à la sortie de chacun est reliée à la charge à une entrée et - une capacité naturelle à la masse.

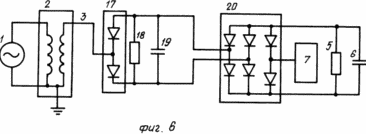

6 - un dispositif de circuit électrique avec une ligne de fil de connexion par le consommateur au circuit doubleur de tension, deux sorties sont reliées à deux entrées d'un redresseur en pont triphasé, et une troisième entrée reliée à la capacité naturelle d'un corps conducteur isolé.

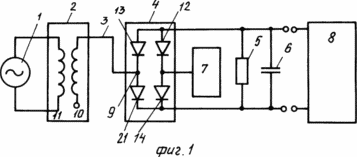

1 est un schéma de principe d'un procédé de transmission d'énergie électrique où le générateur haute fréquence 1, un transformateur élévateur à haute fréquence 2, ligne 3 mono-fil, pont redresseur monophasé 4, une charge de 5, la capacité de charge 6, la capacité naturelle de la terre, l'eau, ou le conducteur isolé le corps 7, un inverseur 8 convertit le courant continu en courant alternatif.

Méthode de transmission d'énergie électrique est réalisé comme suit

L'énergie électrique à partir de la haute fréquence de l'oscillateur 1 est fourni à un transformateur élévateur haute fréquence Tesla 2. vibration Resonant d'énergie électromagnétique crée un circuit constitué d'un Tesla transformateur 3 ligne à deux fils générateur 1, le redresseur monophasé 4, la charge 5, le condensateur 6 et la capacité de charge naturelle 7. Potentiel l'une des bornes du transformateur haute tension d'enroulement 2 augmente et transmis sur une seule ligne 3 à une entrée d'un pont redresseur monophasé 9 4.

Le potentiel de la seconde borne 10 de haute tension Tesla transformateur de la bobine 2 est égale à zéro, de sorte que la broche 10 est isolé ou connecté à un enroulement primaire du transformateur 11 Tesla 2 et la masse de basse tension.

la moitié positive du courant et de tension des oscillations à haute fréquence de résonance après son passage à travers l'entrée 9 redressée redresseur monophasé 4 et la diode 21 est transmis par l'intermédiaire du condensateur de charge 5 et la charge 6, la diode 12 dans un vaisseau naturel 7.

résonance demi-onde négative des oscillations à haute fréquence de tension et le courant est redressé à diode 12 et transmise à travers la charge 5 et le condensateur de charge 6, la diode 14 à la capacité naturelle de 7. Comme un récipient naturel 7 en utilisant conducteur isolé corps, mise à la terre ou de la connexion pour l'environnement aquatique. Sur la charge condensateur 5 et 6 reçoivent une charge tension redressée constante. Pour une fréquence de tension alternative standard de 50 ou 60 Hz, la tension redressée délivrée par le condensateur 6 à l'entrée de l'onduleur 8, dans ce cas, la résistance de charge 5 est monté sur la sortie de l'inverseur 8.

Dispositif pour la transmission de l'énergie électrique à la figure 2 comprend un générateur haute fréquence 1, un transformateur élévateur à haute fréquence 2 Tesla, 3 lignes à fil unique, pont redresseur monophasé 4, la résistance de charge 5, le condensateur 6 et la capacité de charge sous la forme naturelle de la terre 7. Les deux bornes 11, 10 basse tension et haute tension du transformateur de la bobine Tesla 2 sont reliés entre eux et avec la terre 15.

Dans un appareil pour transmettre de l'énergie électrique à 3 récipient naturel 7 est constitué comme un milieu aqueux, par exemple une section de canal, la mer, les rivières ou les lacs. Dans ce cas, le moteur électrique est utilisé comme une unité de charge ou véhicule aqueux équipement électrique balise bouée ou rivière. L'énergie électrique est fournie par le générateur 1 Tesla transformateur 2, sur un canal et est transmis au véhicule 16 sur une seule ligne 3, conçu comme un chariot. Récipient naturel 7 est constitué par un milieu aqueux de la section de canal.

Dans un appareil pour transmettre de l'énergie électrique à la capacité naturelle 4 est une partie d'une enveloppe métallisée à ballonnet 22 et le monofil la ligne 3 et assure la fonction de support de la corde du câble du ballon. L'énergie électrique est transférée du générateur 1 à travers le transformateur Tesla 2, situé dans le monde, selon le câble, le câble 3 au ballon.

Dans un appareil pour transmettre de l'énergie électrique en énergie électrique est transmise 5 du générateur 1 à travers le transformateur de Tesla 2 sur une seule ligne 3 à l'entrée de l'utilisateur pour le circuit de doublement de tension 17, dont les sorties sont reliées aux bornes de la charge 18, la capacité 19 et aux entrées du pont à deux redresseur monophasé l'autre entrée de chaque pont redresseur monophasé est reliée à une capacité naturelle terre 7. sortie de chaque capacité de charge couplée pont redresseur monophasé 6 et la charge 5. au lieu de charger 5 ms onduleur pour convertir le courant continu et une tension à une fréquence désirée peut être incluse .

Le dispositif destiné à transmettre de l'énergie électrique en énergie électrique 6, la tension de sortie de circuit doubleur 17 est reliée aux deux entrées du pont redresseur triphasé 20 et à la troisième entrée du redresseur 20 est reliée récipient naturel 7 sous la forme de corps conducteur isolé comme une feuille de feuille métallique isolée.

En conséquence, l'utilisation de l'invention dans une seule ligne des pertes sont réduites à une valeur déterminée par la perte de la couronne et la fuite à travers la ligne d'isolation 3 à fil unique.

La perte d'énergie par la capacité naturelle et minimale, étant donné que l'énergie électrique nécessaire à la capacité de recharge naturelle, passe et est utilisé dans le condensateur de charge 5 et 6 de la charge.

En raison du mécanisme de transmission de puissance électrostatique réduit des pertes Joule dans la ligne, qui permet d'augmenter la longueur des lignes de transmission dans la transmission de l'énergie électrique et à des objets fixes à des objets mobiles sur la terre, l'air et l'environnement de l'eau. Utilisant un circuit de doublement de tension avec un pont deux redresseur monophasé selon la figure 5 permet de transmettre un générateur d'électricité pour deux consommateurs d'énergie. Un procédé et un appareil pour transmettre l'énergie électrique selon les figures 1, 2, 3, 4, 5, 6 peuvent être utilisés pour alimenter un nombre N d'utilisateurs du générateur, il est la ligne mono-fil suffisante 3 Tesla transformateur 2 connecté au pont redresseurs monophasés N N entrées et des circuits doubleur de tension, selon la présente invention.

REVENDICATIONS

1. Un procédé de transmission d'énergie électrique en créant des oscillations de résonance électromagnétiques d'énergie à haute fréquence dans le circuit résonnant de l'enroulement primaire du transformateur élévateur de Tesla élevé, augmentant la capacité de l'un de la haute tension terminaux améliorant transformateur à haute fréquence Tesla enroulement et par une ligne de transmission à fil unique à un consommateur d'énergie, dans lequel le consommateur tension alternative est redressée en connectant une ligne mono-fil à l'une des entrées d'un pont redresseur monophasé et passer un courant à travers la charge dans la capacité naturelle d'un corps conducteur, la terre ou l'eau isolé par l'ajout d'une capacité naturelle à la seconde entrée monophasé pont redresseur.

2. Procédé de transmission d'énergie électrique d'énergie électrique selon la revendication 1, caractérisé en ce que le corps en utilisant la surface métallique isolée du conducteur isolé de forme quelconque.

3. Appareil pour transmettre la puissance électrique comprenant un générateur à haute fréquence connecté au circuit de résonance de l'enroulement primaire du transformateur à haute impulsion Tesla primaire et de la ligne de transmission à fil unique connecté à une extrémité à une conclusion interne élevée rf Tesla enroulement de transformateur et la seconde extrémité - au consommateur, dans lequel que les terminaux adjacents des enroulements primaire et secondaire de haute fréquence transformateur step-up Tesla interconnectés et à la terre, et la ligne de transmission à fil unique est relié par le consommateur à la charge par l'une des entrées d'un pont redresseur monophasé, l'autre entrée est reliée à la capacité naturelle de la terre, l'eau ou des corps isolés conducteur .

4. Устройство для передачи электрической энергии, содержащее высокочастотный генератор, присоединенный к резонансному контуру первичной обмотки повышающего высокочастотного трансформатора Тесла и однопроводную линию передачи, присоединенную одним концом к одному внутреннему выводу высоковольтной обмотки повышающего высокочастотного трансформатора Тесла, а вторым концом у потребителя через схему удвоения напряжения - к нагрузке, отличающееся тем, что каждый из двух выходов схемы удвоения напряжения подключен к нагрузке через один из входов одного из двух однофазных мостовых выпрямителей, а к другому входу каждого однофазного мостового выпрямителя подключена естественная емкость в виде земли, воды или проводящего изолированного тела.

5. Устройство для передачи электрической энергии, содержащее высокочастотный генератор, присоединенный к резонансному контуру первичной обмотки высокочастотного трансформатора Тесла и однопроводную линию передачи, присоединенную одним концом к одному внутреннему выводу высоковольтной обмотки высокочастотного трансформатора Тесла, а вторым концом у потребителя и через схему удвоения напряжения - к нагрузке, отличающееся тем, что каждый из двух выходов схемы удвоения напряжения подключен к общей нагрузке через два разных входа трехфазного мостового выпрямителя, а к третьему входу трехфазного мостового выпрямителя подключена естественная емкость в виде земли и через схему удвоения напряжения - к нагрузке, отличающееся тем, что каждый из двух выходов схемы удвоения напряжения подключен к общей нагрузке через два разных входа трехфазного мостового выпрямителя, а к третьему входу трехфазного мостового выпрямителя подключена естественная емкость в виде земли или изолированного проводящего тела.
