invention
Fédération de Russie Patent RU2075154

CAPACITIVE générateur électrostatique

CAPACITIVE générateur électrostatique

Nom de l'inventeur: Feoktistov Boris
Le nom du titulaire du brevet: Feoktistov Boris
Adresse de correspondance:
Date de début du brevet: 07.07.1993

L'invention concerne la production d'énergie électrique, en particulier à une source d'alimentation en courant continu. Le générateur électrostatique selon l'invention comprend un boîtier muni d'un stator fixe en elle, réalisé comme un ensemble de deux groupes diamétralement opposés parallèles isolées des plaques métalliques. Le rotor est réalisé sous la forme d'un ensemble de plaques métalliques isolées disposées entre les tôles de stator parallèles à celle-ci. Chaque élément de rotor est composé de deux paires de secteurs disposés dans un même plan. Ainsi, lorsque les plaques du stator recouvrant une paire de secteurs de rotor adjacente à la paire diamétralement opposées secteurs du rotor est relié électriquement avec les plaques de stator diamétralement disposées de façon opposée par une paire de balais d'excitation et le collecteur, et une autre paire de secteurs du rotor diamétralement opposés, - une charge par l'intermédiaire d'une paire de balais de collecteur de courant et le collecteur. Le collecteur de courant d'excitation et la collecte de la brosse située à l'extérieur du boîtier.

DESCRIPTION DE L'INVENTION

L'invention se rapporte à la production d'énergie électrique, en particulier à une source d'alimentation en tension continue.

Générateur connu capacitif électrostatique comprenant un stator et un rotor réalisé sous la forme de disques montés sur ces électrodes diamétralement opposées, isolées des plaques, des balais et le collecteur de courant d'excitation connectés à la charge (1).

inconvénients des générateurs connus sont une faible consommation d'énergie et de l' efficacité, le manque d'auto-excitation et la mise en service dans un diélectrique liquide.

Connu générateur électrostatique capacitif, comprenant un stator formé comme monté diamétralement opposée des deux groupes parallèles isolés des plaques métalliques, le rotor est réalisé sous la forme d'un ensemble de plaques métalliques isolées attachées à sa base diélectrique situé entre les plaques du stator en parallèle et une brosse collecte de courant diamétralement de manière opposée et connectée à la charge (2).

Les inconvénients des dispositifs connus sont une faible efficacité, une forte dépendance de la tension d'excitation à la charge lors du fonctionnement en mode d' auto-excitation.

L'objet de l'invention consiste à fournir une capacité électrostatique avec un générateur à auto-excitation efficace et de fonctionner dans un diélectrique liquide.

L'invention consiste en ce que le générateur capacitif électrostatique comprenant un boîtier ayant fixé dans celui-ci un stator formé en tant monté diamétralement opposée aux deux groupes parallèles isolés des plaques métalliques, le rotor est réalisé sous la forme d'un ensemble de plaques métalliques isolées attachées à sa base diélectrique, disposé entre les tôles de stator parallèles et reliées électriquement aux plaques de collecteur et la brosse collecte de courant, diamétralement opposées et connectées à une charge, chacun des éléments de rotor est constitué de deux paires de secteurs disposés dans un même plan pour chevaucher chaque paire de secteurs adjacents en parallèle espacée des plaques de stator et la possibilité la connexion d'une paire de secteurs diamétralement opposées disposées électriquement positionné tôles de stator diamétralement opposées par une paire de balais de collecteur et d'excitation, et l'autre paire de secteurs diamétralement opposés de la charge par la paire de balais de collecteur et de collecte de courant, ainsi que les balais de collecteur et d'excitation collecteur de courant situées à l'extérieur du boîtier.

générateur électrostatique CAPACITIF. Fédération de Russie Patent RU2075154

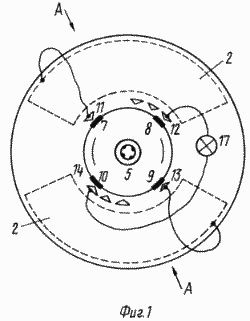

Fig. La figure 1 représente une vue de dessus du générateur

générateur électrostatique CAPACITIF. Fédération de Russie Patent RU2075154

Fig. La figure 2 est une vue en coupe latérale

générateur électrostatique CAPACITIF. Fédération de Russie Patent RU2075154

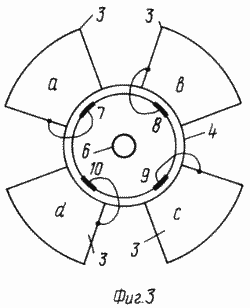

Fig. 3 est une coupe A-A sur la Fig. 1

Le générateur comprend un boîtier 1, sur la surface intérieure de laquelle sont fixées isolée plaque métallique 2 formant un stator, un rotor diélectrique 4, sur la surface extérieure duquel sont renforcés isolé plaque métallique 3, le collecteur 5, l'arbre 6, la plaque 7 Octobre collecteur de brosses 11, 13 d'excitation et les brosses 12, le collecteur de courant 14, le fluide diélectrique 15, la bague d'étanchéité 16, la charge du stator 17. les deux plaques sont reliées électriquement aux balais 11, 13, la charge 12 avec les brosses 14 et la plaque de rotor 3 avec les plaques 7, 8, 9, 10, le collecteur 5 que plus la distance entre les plaques de rotor et de stator, plus la puissance du générateur.

MACHINE ELECTROSTATIQUE FONCTIONNE COMME SUIT

Supposons que dans la période initiale des plaques rotor excitation isolées en métal (a) et (c) ont des potentiels différents et sont situés à l' intérieur de deux plaques métalliques isolées du stator. Les charges des plaques 3 du rotor pour passer complètement à la surface extérieure des plaques de stator 2, étant donné que les plaques (a) et (c) le rotor est relié électriquement avec les plaques 7 et 9 de la plaque collectrice avec deux stator brosses 11 et 13. La charge résultante sur les deux plaques de stator provoquent l' induction charges sur les plaques, (c) et (d) du rotor. Les dernières plaques sont reliées électriquement au collecteur 8 et 10 par des balais 12 et 14, la charge 17, un courant électrique, ainsi que sur les plaques, (c) et (d) les charges sont formées sur le rotor elektrofora loi. Lorsque le rotor ouvre tous les contacts coulissants collecteurs-balais et ces charges sont fixes. plaques Couples de rotor sont échangés, mais ont une charge plus grande que l'original. Le potentiel sur les plaques du stator 2 est en constante augmentation et est limité au courant de fuite. Pour augmenter l'efficacité du générateur et de son excitation à la tension du système de commande, l'écart peut être réglé de commande de relais. Système de circuit dans le stator brosse plaques 11 et 13 peut être modifié. S'il est éteint la plaque 2 du stator à long conserver leur charge. La durée de la collection courante est définie par des arcs de balais longs 12 et 14 à 90 °.

REVENDICATIONS

Générateur électrostatique capacitif, comprenant un boîtier dans lequel est fixé un stator formé comme monté diamétralement opposée aux deux groupes parallèles isolés des plaques métalliques, le rotor est réalisé sous la forme d'un ensemble de plaques métalliques isolées attachées à sa base diélectrique disposé entre le stator plaques parallèles à et électriquement reliée à la plaque de collecteur la plus proche et la brosse collecte de courant, diamétralement opposées et reliée à une charge, caractérisé en ce que chaque élément de rotor comporte deux paires de secteurs disposés dans un même plan pour chevaucher chaque paire de secteurs adjacents dans des plaques parallèles espacées du stator et la connexion électrique d'une paire de diamétralement secteurs agencés de façon opposée positionnés plaques de stator diamétralement opposés par une paire de balais de collecteur et d'excitation, et l'autre paire de secteurs diamétralement opposés avec une charge à travers une paire de brosses de collection et collection actuelle, avec des brosses de collecteur et d'excitation collecteur de courant situées à l'extérieur du boîtier.
